| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG HEAT EXCHANGER |
| Chứng nhận: | ASME Section VIII Divison 1 |
| Số mô hình: | Loại đầu nổi |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Thùng gỗ tiêu chuẩn hoặc bao bì tùy chỉnh dựa trên các yêu cầu của khách hàng. |
| Thời gian giao hàng: | 60-90 ngày |
| Điều khoản thanh toán: | T/T, L/C TRẢ NGAY |
| Khả năng cung cấp: | 10 Bộ/Tháng |
| Vật liệu: | Thép không gỉ, Thép cacbon, Thép hợp kim | Ứng dụng: | Máy sưởi khí hậu |
|---|---|---|---|
| NGÀNH CÔNG NGHIỆP: | ngành phân bón | Tiêu chuẩn thiết kế: | ASME Phần VIII, Tema (Hiệp hội các nhà sản xuất trao đổi hình ống) |
| Thiết kế: | HTRI, PV Elite, Autocad, Gstarc, Prohe | Cắt: | Độ dày lên đến 30 mm |
| kết thúc: | Đường kính lên đến 3 mét và độ dày 25 mm | lăn: | Tối đa 30 MM dày |
| khoan: | 400mm thk và 4000 dia | hàn: | Gtaw, đã thấy |
| nổ mìn: | phun cát | thử nghiệm: | Xét nghiệm PMI |
| Làm nổi bật: | Máy trao đổi nhiệt ống U Shell,Máy trao đổi nhiệt ống đầu nổi,Bộ trao đổi ống máy sưởi khí hậu |
||

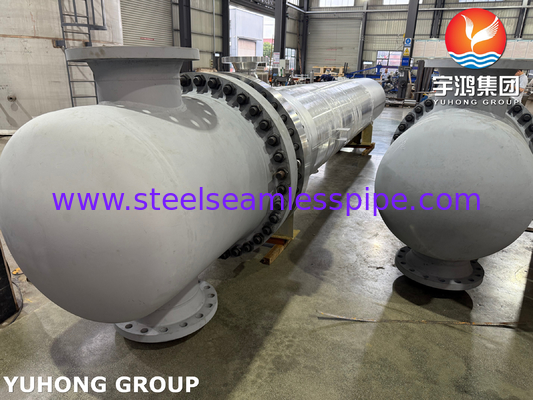

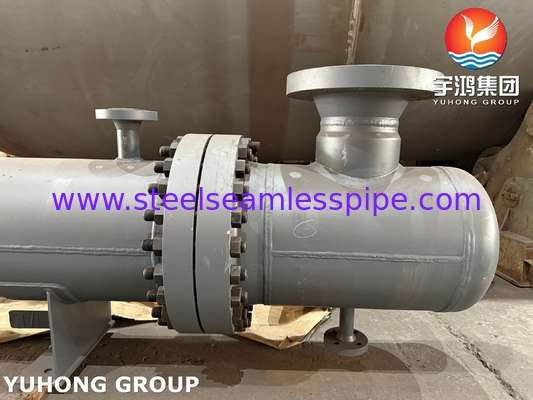

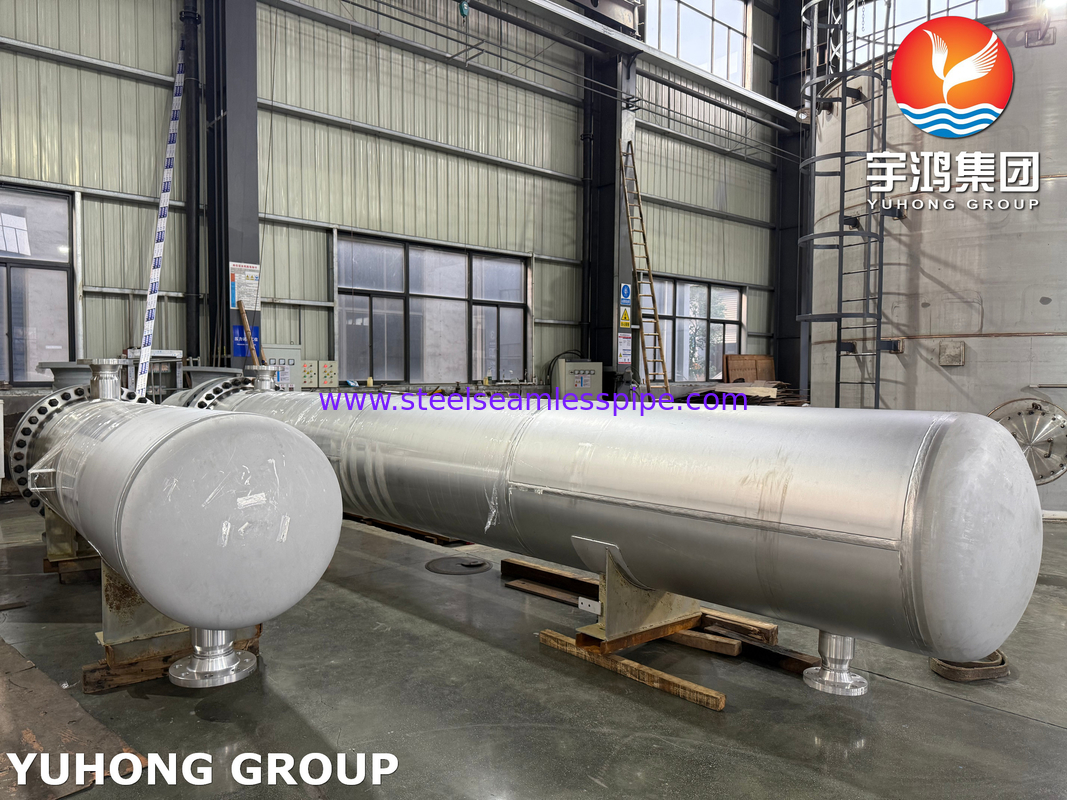

Bộ trao đổi nhiệt dạng ống lồng vỏ YUHONG – Loại đầu nổi, được thiết kế và chế tạo tuân thủ ASME Section VIII Div. 1 và được chứng nhận với Dấu U ASME. Thiết kế đầu nổi cho phép tháo rời, làm sạch và bảo trì dễ dàng, rất lý tưởng để xử lý gia nhiệt khí đuôi trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Mặc dù sản phẩm này là loại đầu nổi, nhưng đáng chú ý là những ưu điểm của bộ trao đổi nhiệt tấm ống cố định, thường phù hợp với các ứng dụng ít phức tạp hơn:
Việc sản xuất Bộ trao đổi nhiệt dạng ống lồng vỏ loại đầu nổi liên quan đến các bước chính sau:
| Bước | Mô tả |
|---|---|
| Thiết kế | Thiết kế tùy chỉnh được tạo bằng phần mềm tiên tiến (ví dụ: HTRI, PV Elite) để đáp ứng các yêu cầu của ASME và khách hàng. |
| Cắt vật liệu | Cắt chính xác cao các nguyên liệu thô (tấm vỏ, ống, tấm ống) bằng máy cắt plasma hoặc laser CNC. |
| Cán vỏ | Các tấm vỏ được cán thành hình trụ bằng máy cán thủy lực và hàn theo chiều dọc. |
| Chế tạo tấm ống | Các tấm ống được khoan với độ chính xác cao để căn chỉnh với cách bố trí ống và khoảng cách tâm. |
| Lắp ống | Các ống trao đổi nhiệt được lắp vào các tấm ống theo cách sắp xếp đã chỉ định. |
| Giãn ống | Ống được giãn vào các tấm ống bằng các công cụ giãn ống cơ học hoặc thủy lực để đảm bảo niêm phong không bị rò rỉ. |
| Lắp ráp đầu | Đầu nổi và đầu cố định được chế tạo và lắp ráp, đảm bảo căn chỉnh với vỏ và bó ống. |
| Phun cát | Tất cả các bộ phận được phun cát để loại bỏ các chất gây ô nhiễm bề mặt và chuẩn bị cho việc sơn hoặc sơn. |
| Hàn | Các mối hàn quan trọng (ví dụ: đầu-vỏ, kết nối vòi phun) được hoàn thành bởi các thợ hàn có trình độ theo tiêu chuẩn ASME. |
| Kiểm tra | Kiểm tra thủy tĩnh, khí nén và không phá hủy (NDT) đảm bảo bộ trao đổi đáp ứng các yêu cầu về áp suất và chất lượng. |
| Lắp ráp cuối cùng | Các bộ phận được lắp ráp và kiểm tra cuối cùng được thực hiện trước khi giao hàng. |
Bộ bố trí ống và dung sai khoảng cách tâm là rất quan trọng đối với hiệu suất của bộ trao đổi nhiệt.
| Thông số | Chi tiết |
|---|---|
| Cách bố trí ống | Các bố cục phổ biến bao gồm hình tam giác (30°) và hình vuông (90°) để truyền nhiệt và dòng chảy tối ưu. |
| Bước ống (Khoảng cách tâm) | Thông thường 1,25x đường kính ngoài (OD) của ống để đảm bảo dòng chảy chất lỏng và độ bền cơ học thích hợp. |
| Dung sai | Dung sai khoảng cách ống-ống: ±0,5 mm. Dung sai khoan tấm ống: ±0,2 mm. |
Bộ trao đổi nhiệt dạng ống lồng vỏ loại đầu nổi cho bộ gia nhiệt khí đuôi được thiết kế để:
