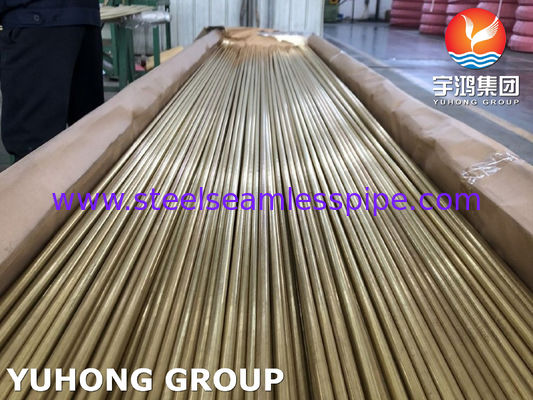

Ống hợp kim đồng liền mạch DIN 17660 CuZn20Al2 F39 cho bộ trao đổi nhiệt

Tổng quan sản phẩm

Ống hợp kim đồng liền mạch DIN 17660 CuZn20Al2 F39 là ống đồng nhôm được sản xuất cho bộ trao đổi nhiệt, bộ ngưng tụ và các ứng dụng truyền nhiệt công nghiệp khác.

CuZn20Al2 là hợp kim đồng-kẽm-nhôm. Ký hiệu F39 xác định một điều kiện vật liệu được chỉ định với các yêu cầu cơ học được xác định. Sản phẩm được cung cấp dưới dạng ống tròn liền mạch và có thể được sản xuất với đường kính ngoài, độ dày thành và chiều dài tùy chỉnh theo yêu cầu của dự án.

Ống phù hợp cho các thiết bị mà ống hợp kim đồng được chỉ định cho dịch vụ truyền nhiệt, bao gồm bộ ngưng tụ, bộ trao đổi nhiệt và hệ thống bay hơi.

Đối với các dự án yêu cầu ký hiệu vật liệu Châu Âu chính xác, tiêu chuẩn áp dụng, mác vật liệu, độ cứng và dạng sản phẩm phải được xác nhận với thông số kỹ thuật mua hàng và chứng chỉ vật liệu.

Thông số kỹ thuật

Thông tin sản phẩm hiện có liệt kê CuZn20Al2 F39 là ống hợp kim đồng liền mạch và cung cấp kích thước tùy chỉnh cho các ứng dụng bộ trao đổi nhiệt công nghiệp.

Ký hiệu vật liệu

CuZn20Al2

CuZn20Al2 thuộc họ hợp kim đồng-kẽm với nhôm làm nguyên tố hợp kim.

Thông tin sản phẩm có sẵn xác định hợp kim với khoảng:

• Đồng: 76,0–79,0%

• Nhôm: 1,8–2,5%

• Kẽm: Còn lại

• Chì và sắt được kiểm soát theo thông số kỹ thuật áp dụng

Thành phần hóa học chính xác phải được xác minh với phiên bản DIN 17660 áp dụng và chứng chỉ kiểm tra vật liệu cho lô hàng được cung cấp.

Nhận dạng vật liệu quan trọng

CuZn20Al2 không nên được mô tả là CW509L.

CW509L là ký hiệu Châu Âu cho CuZn40, với đồng khoảng 59,5–61,5% và kẽm là phần còn lại. Đây là một mác đồng thau khác với CuZn20Al2.

Do đó, trang sản phẩm không nên sử dụng:

CuZn20Al2 / CW509L

như các ký hiệu vật liệu có thể thay thế cho nhau.

Nếu MTC của khách hàng thực sự chỉ định CW509L / CuZn40, thì điều này nên được coi là một trang sản phẩm khác.

Thành phần hóa học

Đối với vật liệu CuZn20Al2 được liệt kê trong dữ liệu sản phẩm hiện có:

Phân tích nhiệt chính xác sẽ được báo cáo theo tiêu chuẩn vật liệu áp dụng và đơn đặt hàng.

Đặc tính cơ học – F39

Dữ liệu kỹ thuật hiện có cho CuZn20Al2 F39 chỉ định:

Các giá trị này chỉ nên được giữ lại khi vật liệu được cung cấp và phiên bản tiêu chuẩn áp dụng xác nhận điều kiện F39. MTC nên được áp dụng cho mỗi lô sản xuất.

Quy trình sản xuất

Ống CuZn20Al2 F39 có thể được sản xuất thông qua quy trình sản xuất ống hợp kim đồng liền mạch được kiểm soát:

1. Chuẩn bị nguyên liệu hợp kim đồng

2. Kiểm tra phôi và nhận dạng nhiệt

3. Ép đùn nóng hoặc xuyên

4. Kéo nguội

5. Xử lý nhiệt trung gian khi cần thiết

6. Định cỡ cuối cùng

7. Làm thẳng

8. Cắt

9. Làm sạch bề mặt

10. Kiểm tra không phá hủy

11. Kiểm tra kích thước

12. Đánh dấu và đóng gói cuối cùng

Lộ trình sản xuất thực tế phụ thuộc vào kích thước ống được chỉ định, độ cứng và các yêu cầu kỹ thuật áp dụng.

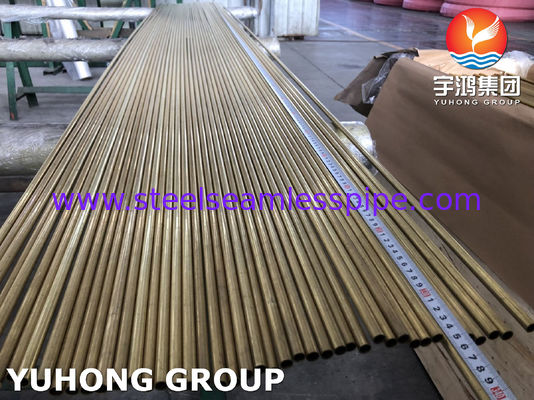

Kích thước ống

Kích thước có sẵn có thể được tùy chỉnh theo yêu cầu của khách hàng.

Thông tin đặt hàng điển hình bao gồm:

• Đường kính ngoài

• Độ dày thành

• Chiều dài ống

• Dung sai kích thước

• Tình trạng bề mặt

• Tình trạng đầu ống

• Tình trạng vật liệu

• Yêu cầu kiểm tra

Đối với các ứng dụng bộ trao đổi nhiệt, kích thước ống có thể được phối hợp với đường kính lỗ ống, khoảng cách ống và yêu cầu giãn nở ống.

Hoàn thiện bề mặt

Các tình trạng bề mặt có sẵn có thể bao gồm:

• Hoàn thiện nhà máy

• Bề mặt đã làm sạch

• Bề mặt đánh bóng

• Hoàn thiện sáng bóng khi được chỉ định

Tình trạng bề mặt yêu cầu phải được nêu trong đơn đặt hàng khi yêu cầu hoàn thiện cụ thể.

Kiểm tra không phá hủy

Kiểm tra dòng điện xoáy có thể được áp dụng cho ống hợp kim đồng liền mạch theo thông số kỹ thuật sản phẩm áp dụng và yêu cầu mua hàng.

Các bài kiểm tra bổ sung có thể bao gồm:

• Kiểm tra dòng điện xoáy

• Kiểm tra thủy tĩnh

• Kiểm tra khí nén

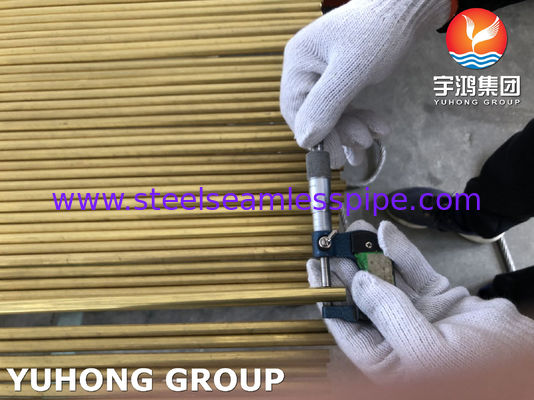

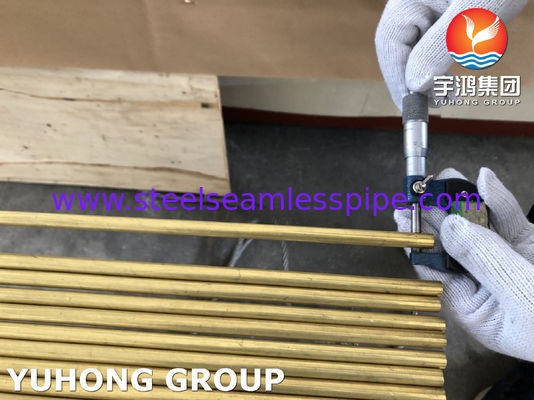

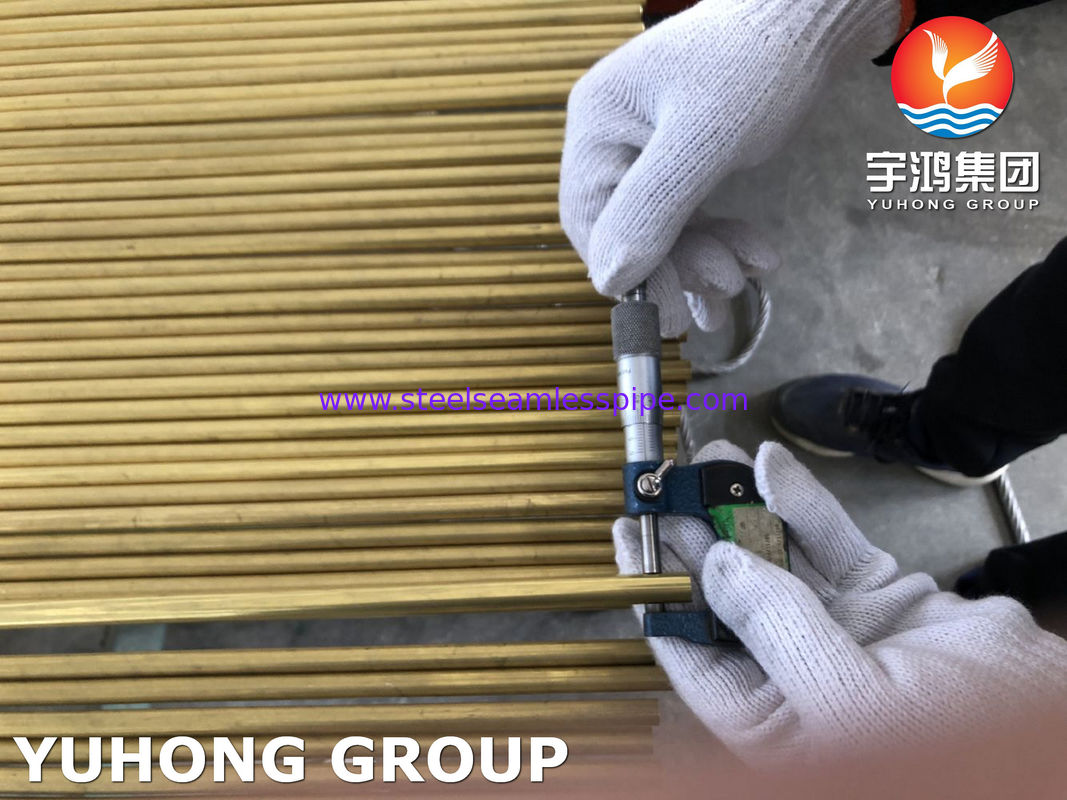

• Kiểm tra kích thước

• Kiểm tra bề mặt

Phương pháp kiểm tra chính xác phải được chỉ định theo tiêu chuẩn áp dụng và yêu cầu của khách hàng.

Ứng dụng bộ trao đổi nhiệt

Ống liền mạch CuZn20Al2 F39 có thể được sử dụng trong các thiết bị như:

• Bộ trao đổi nhiệt vỏ-ống

• Bộ ngưng tụ bề mặt

• Bộ ngưng tụ công nghiệp

• Bộ bay hơi

• Bộ làm mát dầu

• Hệ thống nước làm mát

• Hệ thống bộ ngưng tụ hơi nước

• Thiết bị làm mát liên quan đến tuabin

Thông tin sản phẩm hiện có đặc biệt xác định bộ trao đổi nhiệt, bộ bay hơi, bộ ngưng tụ, bộ ngưng tụ hơi nước, bộ phun hơi và bộ làm mát dầu tuabin trong số các ứng dụng.

Ứng dụng ống bộ ngưng tụ

Ống hợp kim đồng được sử dụng rộng rãi làm ống truyền nhiệt trong thiết bị bộ ngưng tụ.

Đối với một dự án bộ ngưng tụ cụ thể, việc lựa chọn vật liệu nên xem xét:

• Hóa học nước làm mát

• Nhiệt độ

• Tốc độ dòng chảy

• Môi trường bên trong ống

• Vật liệu tấm ống

• Phương pháp nối ống với tấm ống

• Yêu cầu thiết kế

Tuyên bố chung về khả năng chống ăn mòn không nên thay thế cho việc lựa chọn vật liệu cụ thể cho ứng dụng.

Lắp đặt ống vào tấm ống

Đối với các ứng dụng bộ trao đổi nhiệt và bộ ngưng tụ, đường kính ngoài và độ dày thành ống phải phù hợp với thiết kế tấm ống.

Tùy thuộc vào thiết kế thiết bị, ống có thể được lắp đặt bằng:

• Giãn nở cơ học

• Cuốn ống

• Các phương pháp nối ống với tấm ống khác được nhà thiết kế thiết bị chỉ định

Điều kiện vật liệu được chọn nên được xem xét khi thiết kế quy trình giãn nở ống.
