ASME SA213 T11 Thành phần hóa học của ống liền mạch
| Thể loại |
Danh hiệu UNS |
C |
Thêm |
P |
S |
Vâng |
Cr |
Ni |
Mo. |
Các loại khác |
| T11 |
K11597 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.5-1.0 |
1.00 ¥1.50 |
... |
0.44-0.65 |
... |
Tiêu chuẩn vật liệu ASME SA213:
Được điều chỉnh bởi ASME SA213 / ASTM A213.
"SA213" biểu thị các thông số kỹ thuật vật liệu phần II của ASME BPVC (Chữ mã nồi hơi và bình áp suất), về cơ bản giống hệt với thông số kỹ thuật ASTM A213.Đối với xây dựng bình áp suất (ASME BPVC Phần I hoặc VIII), tiền tố "SA" là bắt buộc.
Tính năng chính: Không thắt
Các ống được sản xuất mà không có may hàn theo chiều dọc. Điều này đạt được thông qua các quy trình như ép nóng hoặc đâm xoay tiếp theo là cướp / vẽ lạnh.
Tại sao không may? thiết yếu cho áp dụng áp suất cao và nhiệt độ cao trong nồi hơi và trao đổi nhiệt.Một đường may hàn là một điểm yếu tiềm năng dễ bị hỏng dưới chu kỳ nhiệt nghiêm trọng và căng thẳng; xây dựng liền mạch loại bỏ rủi ro này.
ASME SA213 T11 ống liền mạch Ứng dụng chính: Máy trao đổi nhiệt (và nồi hơi)
Máy trao đổi nhiệt: Được thiết kế đặc biệt để sử dụng trong các tấm ống của máy trao đổi nhiệt hoạt động ở nhiệt độ và áp suất cao, thường được tìm thấy trong:
Các nhà máy lọc dầu hóa học
Các nhà máy chế biến hóa chất
Sản xuất điện (các máy phát hơi phục hồi nhiệt - HRSG, máy sưởi nước nước)
Các thành phần nồi hơi: Cũng được sử dụng rộng rãi trong:
Máy sưởi siêu nóng
Máy sưởi ấm lại nồi hơi
Máy tiết kiệm nước (trong các phần đòi hỏi độ bền nhiệt độ cao hơn thép cacbon)
ASME SA213 T11 Khả năng sử dụng ống liền mạch:
Sức mạnh nhiệt độ cao: duy trì độ bền kéo và trượt tốt ở nhiệt độ cao hơn đáng kể so với thép cacbon (thường lên đến ~ 650 ° C / 1200 ° F).
Kháng oxy hóa: Hàm lượng crôm cung cấp khả năng chống thấm tốt hơn trong dịch vụ hơi nước so với ống thép cacbon, dẫn đến tuổi thọ lâu hơn.
Kháng bị rò rỉ: Hàm lượng molybden tăng cường khả năng chống biến dạng chậm, liên tục dưới áp lực ở nhiệt độ cao (rò rỉ).
Sản xuất tốt và có thể hàn: T11 thường được coi là có thể hàn với các quy trình thích hợp (nâng nóng trước, xử lý nhiệt sau hàn - PWHT).
Hiệu quả chi phí: Cung cấp sự cân bằng tốt giữa hiệu suất và chi phí so với thép hợp kim cao hơn như T22 (2.25Cr-1Mo) hoặc thép không gỉ (TP304, TP316) cho phạm vi nhiệt độ áp dụng.
Yêu cầu sản xuất và thử nghiệm (theo SA213/A213):
Điều trị nhiệt: ống T11 luôn được cung cấp trong tình trạng nướng.và tạo ra cấu trúc vi mô cần thiết (chủ yếu là ferrite với một số carbide).
Phân tích hóa học: Giới hạn thành phần nghiêm ngặt cho Carbon, Manganese, Phosphorus, Sulfur, Silicon, Chromium, Molybdenum và các nguyên tố còn lại khác.
ASME SA213 T11 Kiểm tra cơ khí ống liền mạch:
Thử nghiệm kéo: Yêu cầu tối thiểu về sức kéo, sức chịu và độ kéo dài.
Kiểm tra độ cứng: Các giới hạn độ cứng tối đa được chỉ định để đảm bảo độ dẻo dai và khả năng hàn thích hợp.
Thử nghiệm thủy tĩnh: Mỗi ống phải chịu được áp suất thử nghiệm thủy tĩnh tối thiểu mà không bị rò rỉ.
Kiểm tra không phá hủy (NDE):
Kiểm tra dòng Eddy: bắt buộc trên mọi ống để phát hiện các khiếm khuyết như vết nứt, may hoặc bao gồm.
Xét nghiệm siêu âm: Tùy chọn trừ khi được người mua chỉ định, được sử dụng để phát hiện các khiếm khuyết bên trong hoặc bên ngoài lớn hơn.

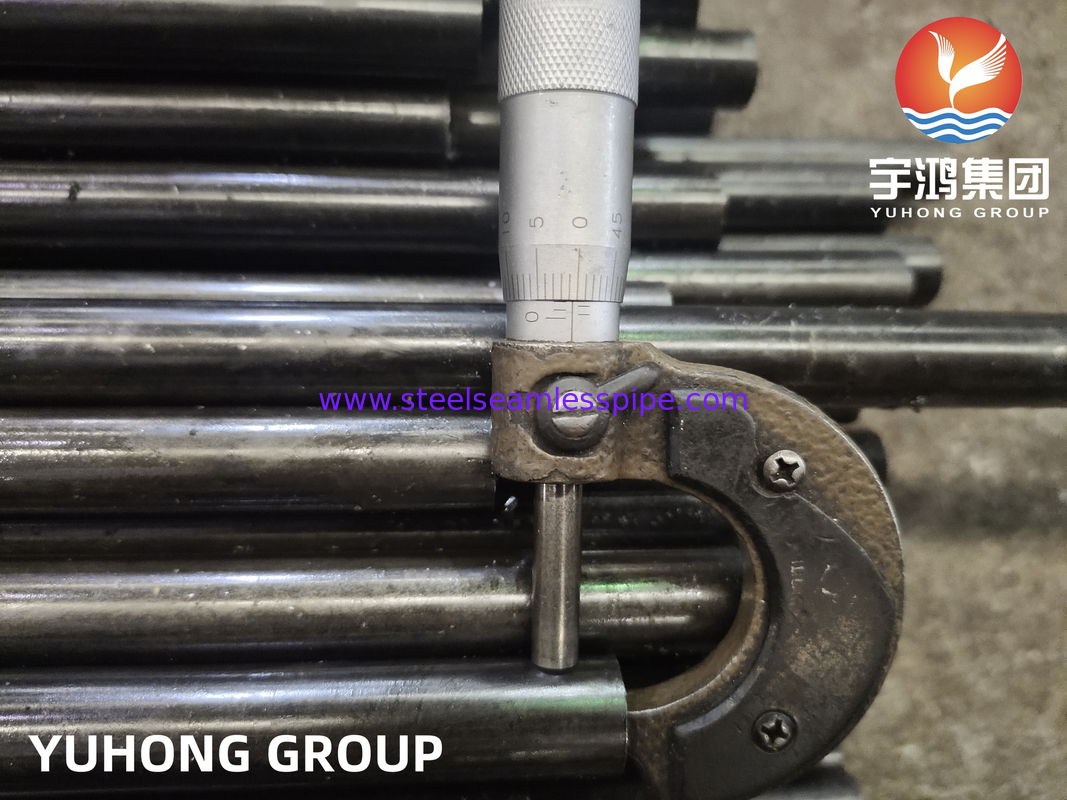

Độ khoan dung kích thước: Kiểm soát nghiêm ngặt về đường kính bên ngoài (OD), Độ dày tường (WT) và độ khoan dung chiều dài.
Xét bề mặt: bề mặt ống phải mịn và không có quy mô và khiếm khuyết gây hại cho hiệu suất.
ASME SA213 T11 Chứng nhận và đánh dấu ống liền mạch:
Báo cáo thử nghiệm vật liệu (MTR) hoặc Báo cáo thử nghiệm máy được chứng nhận (CMTR) được cung cấp, chứng nhận sự phù hợp với các yêu cầu hóa học, cơ khí và thử nghiệm.

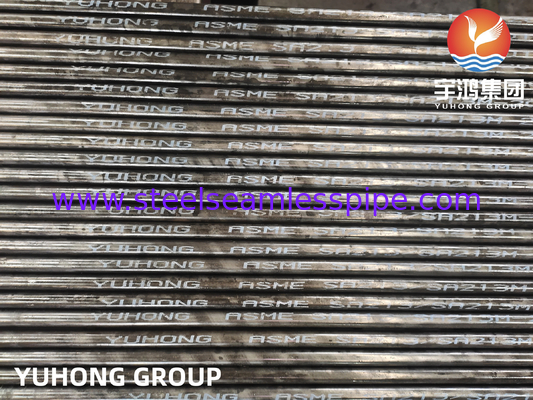

Các ống thường được đánh dấu bằng:
Tên hoặc thương hiệu của nhà sản xuất
SA213 Thông số kỹ thuật
Mức độ (T11)
Số lượng nhiệt (để có thể truy xuất)
Kích thước (ví dụ: OD x WT)
"S" biểu thị Seamless (mặc dù vốn có trong định nghĩa ống SA213)
Phương pháp NDE được sử dụng (ví dụ: "E" cho Eddy Current)
Tóm lại:
Một ống trao đổi nhiệt SA213 T11 là một ống thép hợp kim ferrit không may được làm từ thép Chromium 1,25% - 0,50% Molybdenum,được sản xuất theo các yêu cầu nghiêm ngặt của ASME SA213/A213Nó được cung cấp trong trạng thái sưởi. Việc sử dụng chính của nó là trong trao đổi nhiệt độ cao và áp suất cao và các thành phần nồi hơi (như siêu sưởi và sưởi ấm),nơi độ bền nhiệt độ cao của nó, chống oxy hóa, chống bò, và tính toàn vẹn liền mạch làm cho nó trở thành một sự lựa chọn đáng tin cậy và hiệu quả về chi phí trong phạm vi nhiệt độ hoạt động của nó.
