| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ASME SA350 LF2 Lớp 1 Vòi phun |
| Số lượng đặt hàng tối thiểu: | 1 phần trăm |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ dán / Pallet |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Thông số kỹ thuật: | ASTM A350, ASME SA350 | Tiêu chuẩn: | B16.5, B16.47 sê-ri A, sê-ri B |
|---|---|---|---|
| Vật liệu: | Hợp kim LF2 Lớp 1 | Kích thước: | 1/2" đến 24" hoặc lớn hơn |
| Độ dày: | sch5S sang sch.XXS | LỚP HỌC: | 150#, 300#, 400#, 600#, 900#, 1500# |
| Bề mặt: | FF, RF, RTJ | Loại: | Hàn cổ, trượt, mù, có ren, hàn ổ cắm, khớp nối, mặt bích Orifice |
| Bao bì: | Vỏ gỗ dán / Pallet | ||
| Ánh sáng cao: | ASTM A350 LF2 Hợp kim Vùng vòi phun có mặt bích mặt bích | ||

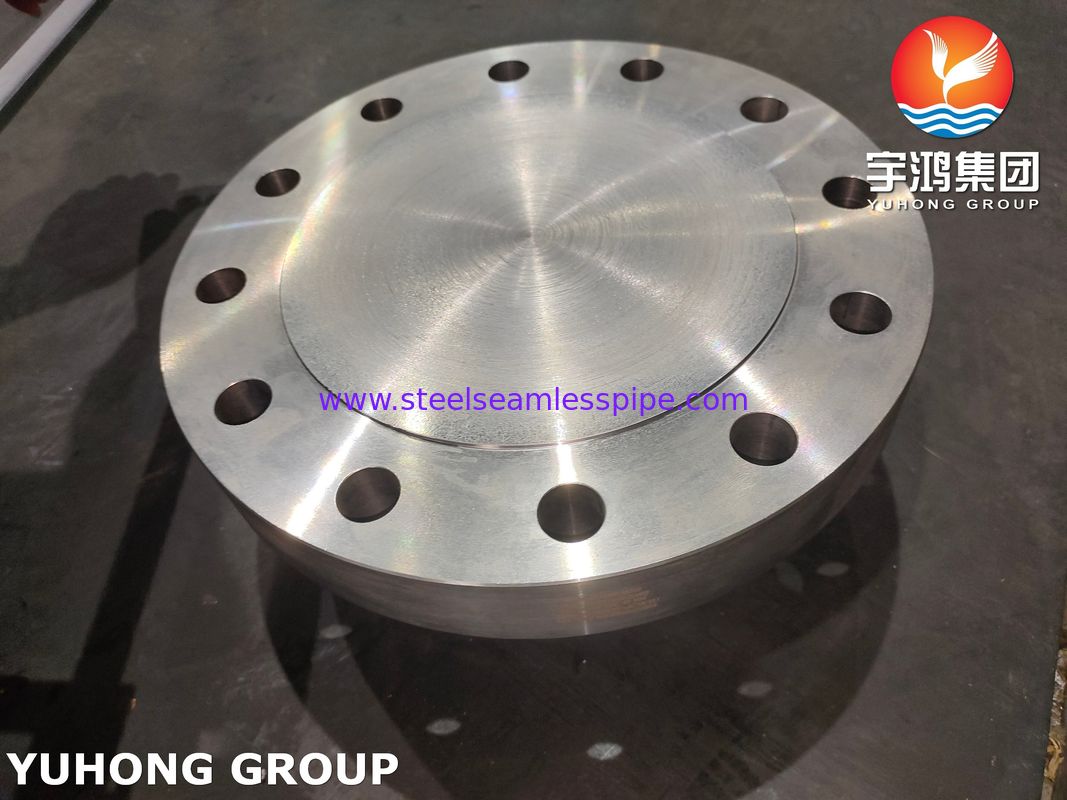

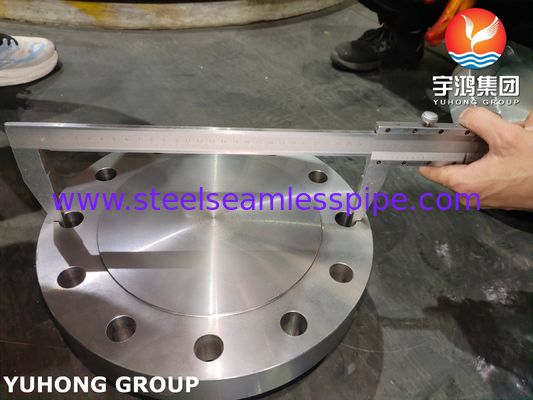

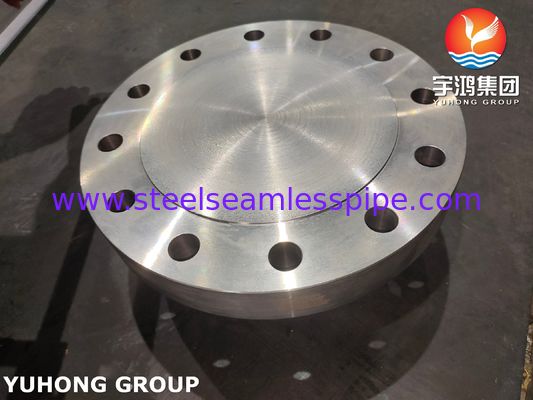

Rèn nhiệt độ thấp Mặt bích , ASTM A350 Grade LF2 Class 1 Mặt bích nắp vòi rèn
ASME SA350 LF2 Class 1 là một thông số kỹ thuật rèn thép carbon nhiệt độ thấp được thiết kế đặc biệt cho mặt bích, phụ kiện, van và các bộ phận chịu áp suất hoạt động trong dịch vụ đông lạnh.
Thông số kỹ thuật của ASTM A350/ASME SA350 LF2 CLASS1 Mặt bích nắp vòi
1. Vật liệu: SA350 LF2
Thành phần cơ bản: Thép carbon thấp được hợp kim với Niken (Ni) để cải thiện độ dẻo dai ở nhiệt độ thấp. Hàm lượng Ni điển hình là 0,40-1,06%.
Mục đích: Niken làm dịch chuyển Nhiệt độ chuyển đổi dẻo-giòn (DBTT) của vật liệu xuống thấp hơn, ngăn ngừa gãy giòn ở nhiệt độ dưới 0.
Dạng: Cung cấp dưới dạng rèn (không phải đúc hoặc tấm).
2. Lớp: Lớp 1
Yêu cầu quan trọng: Điều này chỉ định nhiệt độ dịch vụ thấp nhất mà vật liệu được chứng nhận.
Xếp hạng nhiệt độ: -46°C (-50°F). Vật liệu phải thể hiện độ dẻo dai va đập đầy đủ (thông qua thử nghiệm Charpy V-notch) ở nhiệt độ này.
Thử nghiệm: Thử nghiệm va đập Charpy V-notch bắt buộc được thực hiện ở -46°C (-50°F) trên mỗi lô nhiệt. Các yêu cầu hấp thụ năng lượng trung bình tối thiểu nghiêm ngặt phải được đáp ứng (ví dụ: 20 J trung bình cho các kích thước tiêu chuẩn)
3. Thành phần: Mặt bích nắp vòi
Chức năng: Về cơ bản, đây là một mặt bích bịt kín chuyên dụng (Loại ASME B16.5: Bịt kín) được sử dụng để bịt kín đầu của vòi trên bình chịu áp lực, bộ trao đổi nhiệt hoặc hệ thống đường ống.
Mục đích:
Cách ly các phần để bảo trì, kiểm tra hoặc an toàn.
Cung cấp các điểm kết nối trong tương lai ("nắp vòi" thường là tạm thời).
Phục vụ như các con dấu vĩnh viễn trên các vòi không sử dụng.
Thiết kế: Được sản xuất theo kích thước và xếp hạng áp suất được chỉ định trong các tiêu chuẩn như ASME B16.5 (Mặt bích đường ống và phụ kiện mặt bích) hoặc ASME B16.47 (Mặt bích đường kính lớn). Các tính năng chính bao gồm lỗ bu lông, mặt (ví dụ: mặt nâng - RF, khớp kiểu vòng - RTJ) và độ dày được đánh giá theo áp suất.
Thành phần hóa học của ASTM A350 LF2 Mặt bích nắp vòi
| Cấp | C% | Mn% | Si% | S% | P% | Cr% | Ni% |
| LF1 | 0,30 tối đa | 0,6/1,35 | .15/.30 | .040 tối đa | .035 tối đa | 0,30 tối đa | 0,40 tối đa |
| LF2 | 0,30 tối đa | 0,6/1,35 | .15/.30 | .040 tối đa | .035 tối đa | 0,30 tối đa | 0,40 tối đa |
| LF3 | 0,20 tối đa | 0,90 | .20/.35 | .040 tối đa | .035 tối đa | 0,30 tối đa | 3,3/3,7 |
Tính chất cơ học của ASTM A350 LF2 Mặt bích nắp vòi
| TÍNH CHẤT | Đế quốc |
|---|---|
| TS Min psi (Mpa) | 70.000 (485) |
| YS Min psi (Mpa) | 36.000 (250) |
| EL (2″ Min) | 22% |
| RA Min | 30% |
| Độ cứng, Bhn | Tối đa 197 |
| -50ºF Charpy | Tác động tối thiểu |
| Năng lượng F t/Lb (J):- | |
| Bộ 3 mẫu vật* | 15 (20) |
| Đối với một mẫu vật | 12 (16) |
Đặc điểm & Yêu cầu chính
Độ dẻo dai ở nhiệt độ thấp: lý do cốt lõi để chỉ định SA350 LF2 Cl. 1. Đảm bảo khả năng chống gãy giòn ở -46°C/-50°F.
Xếp hạng áp suất: Khả năng chịu áp suất của mặt bích ở các nhiệt độ khác nhau được xác định bởi xếp hạng Lớp ASME B16.5/B16.47 (ví dụ: Lớp 150, 300, 600, 900, 1500, 2500). Vật liệu LF2 Cl.1 phải phù hợp với áp suất/nhiệt độ thiết kế.
Xử lý nhiệt: Rèn thường được chuẩn hóa hoặc chuẩn hóa và ủ để đạt được cấu trúc hạt, tính chất cơ học và độ dẻo dai va đập cần thiết.
Thử nghiệm va đập bắt buộc: Như đã đề cập, thử nghiệm Charpy ở -46°C/-50°F là bắt buộc đối với mỗi lô nhiệt.
NDE (Kiểm tra không phá hủy): Yêu cầu 100% Kiểm tra siêu âm (UT) để phát hiện các khuyết tật bên trong. Kiểm tra bề mặt (MT hoặc PT) cũng là một thông lệ phổ biến.
Tính chất hóa học và cơ học: Phải đáp ứng các giới hạn thành phần nghiêm ngặt và các yêu cầu về độ bền kéo/độ bền chảy được xác định trong SA-350.
Ứng dụng:
Cơ sở khí tự nhiên hóa lỏng (LNG): Đường ống, bể chứa, bộ phận xử lý.
Nhà máy đông lạnh & đông lạnh: Hệ thống amoniac, nhà máy etylen, bộ phận tách không khí.
Chế biến hóa dầu & khí đốt: Thiết bị xử lý khí hoặc chất lỏng lạnh.
Phát điện: Một số bộ phận trong hệ thống đông lạnh.
Bình chịu áp lực & Bộ trao đổi nhiệt: Đóng vòi trong các bình hoạt động dưới -29°C.
