| Place of Origin: | CHINA |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | API , ABS, DNV, GL , LR, NK. |
| Model Number: | ASTM A182 F60 |
| Minimum Order Quantity: | 1 |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 20-80 |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| Product name: | Duplex Steel Flange | Material: | F60 |
|---|---|---|---|
| Pressure: | 150lb,300lb,600lb,900lb,1500lb | Standard: | ANSI B16.5 |
| Type: | Weld Neck | Inspection: | Mechinical Property Inspection,Factory or third party assigned,100% inspection |
| Làm nổi bật: | AS2129 Phân sợi cổ hàn,Phân sợi cổ hàn ASTM A182 F60 |
||

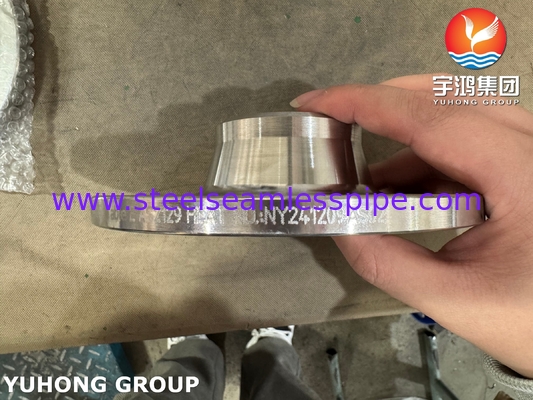

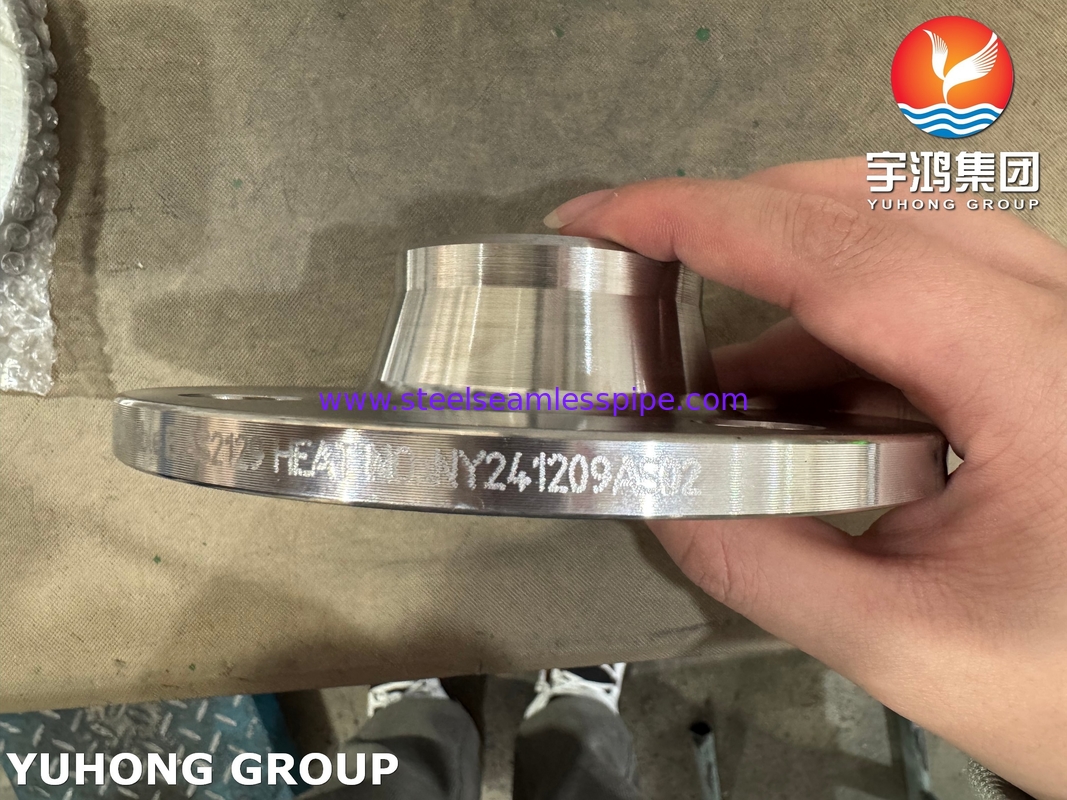

Mặt bích cổ hàn ASTM A182 F60 AS2129
Mô tả
Sản phẩm này là mặt bích hàn giáp mối (Cổ hàn) đáp ứng các yêu cầu về kích thước của tiêu chuẩn Úc AS2129. Bề mặt làm kín của nó là mặt phẳng (FF). Vật liệu là thép không gỉ song công (UNS S32205) đáp ứng tiêu chuẩn ASTM A182 F60. Nó có cả độ bền cao và khả năng chống ăn mòn tuyệt vời (đặc biệt là khả năng chống ăn mòn clorua). Nó phù hợp với các điều kiện làm việc khắc nghiệt, đòi hỏi phải tuân thủ các tiêu chuẩn của Úc và yêu cầu khả năng chống ăn mòn và chịu áp lực cao. Khi sử dụng, cần đảm bảo rằng thiết bị hỗ trợ cũng có bề mặt làm kín phẳng hoặc sử dụng gioăng phẳng hoàn toàn phù hợp.
Kích thước của mặt bích AS 2129 được xác định bởi "bảng" cụ thể (D, E hoặc F) mà nó tuân theo. Bảng D tương ứng với kích thước EN 1092-1 (DIN) của Châu Âu (dòng PN), Bảng E tương ứng với kích thước ASME B16.5 của Mỹ (dòng Class) và Bảng F là dòng kích thước theo hệ mét thuần túy, độc đáo của Úc. Khi chỉ định hoặc chọn mặt bích AS 2129, điều quan trọng là phải chỉ định "Bảng" mà nó thuộc về (ví dụ: AS 2129 Bảng D PN16 DN100 WN RF), vì các kích thước (ví dụ: PCD, số lỗ bu lông, độ dày, v.v.) giữa các bảng khác nhau có thể hoàn toàn khác nhau, ngay cả khi kích thước danh nghĩa và cấp áp suất tương tự nhau. Cấu trúc đa bảng này cho phép AS 2129 thích ứng với thiết bị từ các nguồn khác nhau và các yêu cầu dự án quốc tế, đồng thời vẫn giữ các tùy chọn kích thước cục bộ của Úc.
Bảng trọng lượng của Mặt bích thép song công F60
| Tiêu chuẩn | Cấp | Đường kính lỗ bu lông | Đường kính vòng bu lông | Đường kính | Kích thước bu lông | Số lượng bu lông |
| Mặt bích AS 2129 | ||||||
| Mặt bích Bảng D | 14 | 67 | 95 | 13 | 4 | |
| Mặt bích Bảng C | 14 | 67 | 95 | 13 | 4 | |
| Mặt bích Bảng J | 17 | 83 | 114 | 16 | 4 | |
| Mặt bích Bảng F | 14 | 67 | 95 | 13 | 4 | |
| Mặt bích Bảng E | 14 | 67 | 95 | 13 | 4 | |
| Mặt bích Bảng H | 17 | 83 | 114 | 16 | 4 | |
| Mặt bích AS4087 | ||||||
| Mặt bích ANSI B16.5 | Mặt bích ANSI 150 | 16 | 60 | 89 | 13 | 4 |
| Mặt bích PN14 | 14 | 67 | 95 | M12 | 4 | |
| Mặt bích ANSI 1500 | 22 | 83 | 121 | 19 | 4 | |
| Mặt bích ANSI 600 | 16 | 67 | 95 | 13 | 4 | |
| Mặt bích ANSI 300 | 16 | 67 | 95 | 13 | 4 | |
| Mặt bích ANSI 900 | 22 | 83 | 121 | 19 | 4 | |
| Mặt bích ISO 7005 (DIN) | Mặt bích PN10 | 14 | 65 | 95 | M12 | 4 |
| Mặt bích PN6 | 11 | 55 | 80 | M10 | 4 | |
| Mặt bích PN40 | 14 | 65 | 95 | M12 | 4 | |
| Mặt bích PN20 | 16 | 60.5 | 90 | M14 | 4 | |
| Mặt bích PN16 | 14 | 65 | 95 | M12 | 4 | |
| Mặt bích PN25 | 14 | 65 | 95 | M12 | 4 |
| C | Mn | Si | P | S | Cr | Mo | Ni | N | Fe |
| 0.030 tối đa | 2.00 tối đa | 1.00 tối đa | 0.030 tối đa | 0.020 tối đa | 21.00-23.00 | 2.50-3.50 | 4.50-6.50 | 0.08-0.20 | Bal |
| Độ bền kéo, MPa | Giới hạn chảy, Tối thiểu, Mpa | Độ giãn dài % tối thiểu |
| 550 | 800 | 15 |
| Tiêu chuẩn | Werkstoff Nr. | UNS |
| Hợp kim F60 (Thép song công) | 1.4462 | UNS S32205 |
ỨNG DỤNG MẶT BÍCH ASTM A182 F347
Dầu, Khí và Năng lượng
Giàn khoan ngoài khơi, cơ sở LNG, hệ thống đường ống nhà máy lọc dầu.
Các tình huống áp suất cao: Mặt bích Class 300/600 (Bảng E) được sử dụng cho đường ống dẫn khí áp suất cao; Mặt bích PN35/PN40 (Bảng D) được sử dụng cho hệ thống hơi nước.
Môi trường ăn mòn: Mặt bích thép không gỉ song công (chẳng hạn như ASTM A182 F60) chống ăn mòn nước biển/hydro sulfua.
Xử lý nước và nước thải
Áp suất thấp và đường kính lớn: Mặt bích Bảng F (500–2750 kPa) được sử dụng cho đường ống nước chính (DN500+).
Tương thích với thiết bị gang: Mặt bích mặt phẳng (FF) bảo vệ thân van/bơm dễ vỡ.
Vận chuyển môi trường axit và kiềm (chẳng hạn như đường ống bùn), kết nối bình phản ứng nhiệt độ cao.
Độ tin cậy của phớt: Mặt bích Ring Type Joint (RTJ) được sử dụng cho môi trường độc hại (Class 900+).
Hệ thống làm mát của nhà máy nhiệt điện, đường ống phụ của nhà máy điện hạt nhân và đường ống phòng cháy chữa cháy cầu.
