| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | thép không gỉ, thép carbon, thép hợp kim |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|

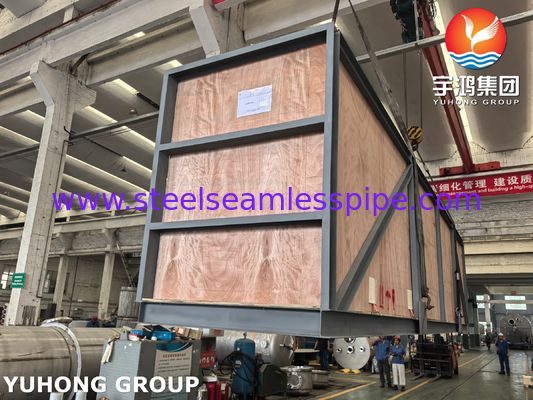

| chi tiết đóng gói: | Vỏ ván ép /Vỏ sắt |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Vật liệu ống: | TP304,TP304L,TP316L,A179,A192 | Phần chính: | Vỏ, đầu đĩa, vòi phun, ống u uốn cong, tubesheet, vách ngăn |
|---|---|---|---|
| Kích cỡ: | Theo bản vẽ | Tiêu chuẩn: | ASTM Tema |

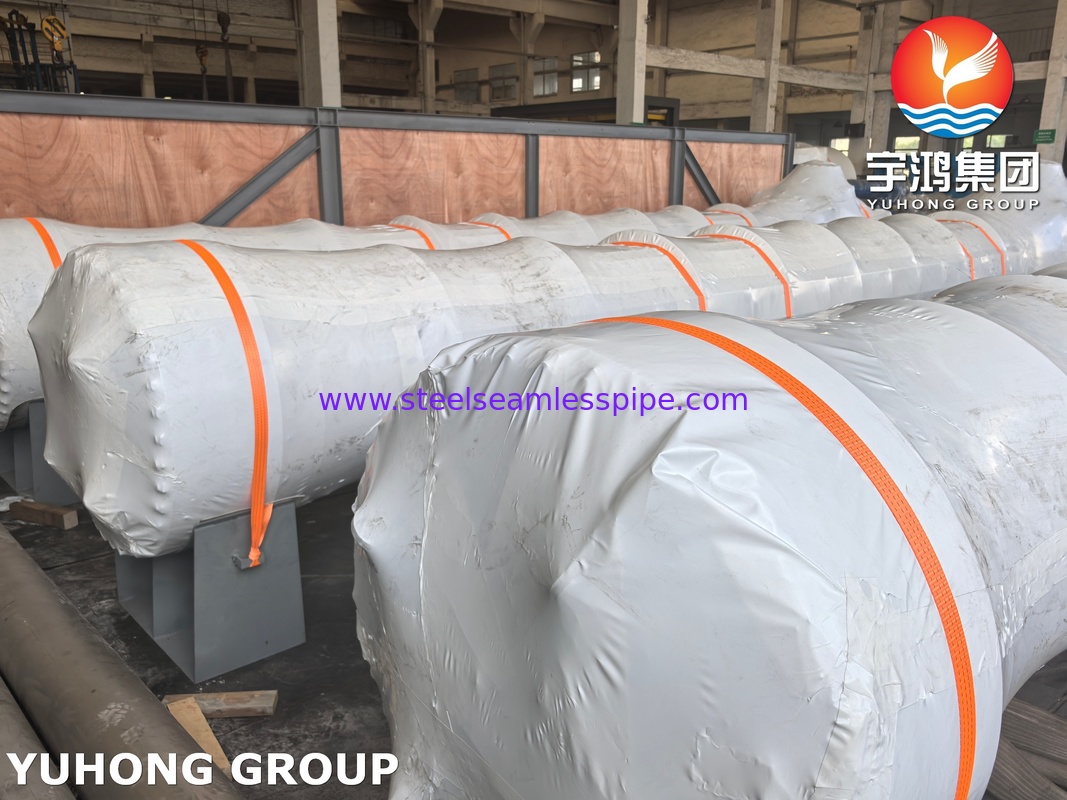

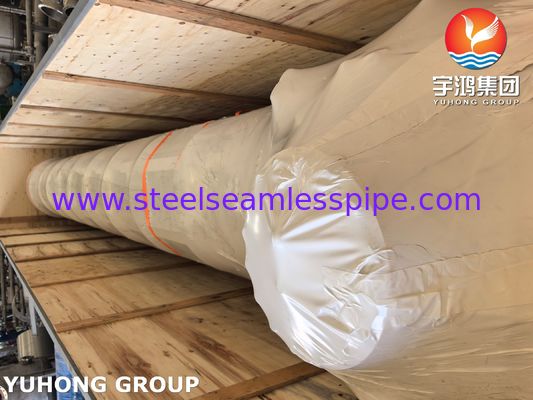

| Bưu kiện: | Pallet, vỏ gỗ dán | Thiết kế: | tùy chỉnh |
| Làm nổi bật: | Nhà máy lọc ống trao đổi nhiệt,Các ống trao đổi nhiệt U stamp,Máy trao đổi nhiệt phao ống |
||

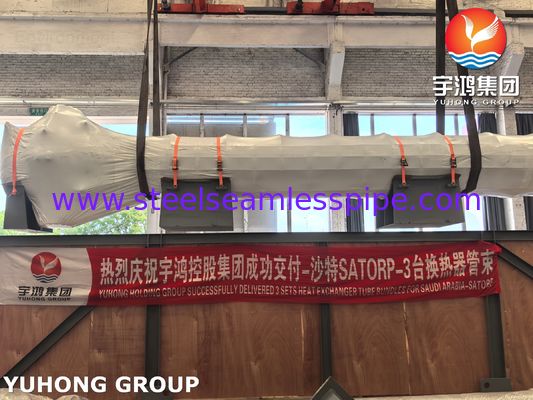

BỘ ỐNG CHÙM TRAO ĐỔI NHIỆT CHO NHÀ MÁY LỌC DẦU, DẤU U VỚI VÁCH NGĂN TẤM ỐNG
1. Ống: Đây là bề mặt truyền nhiệt chính. Chúng có thể là:
Thẳng hoặc hình chữ U (ống chữ U): Ống thẳng được cố định ở cả hai đầu, trong khi ống chữ U cho phép giãn nở nhiệt.
Được làm từ nhiều vật liệu khác nhau: Chẳng hạn như đồng, đồng thau, thép không gỉ, titan hoặc thép carbon, được chọn dựa trên độ ăn mòn, áp suất và nhiệt độ của chất lỏng.
Các kích thước và độ dày khác nhau: Được chỉ định theo diện tích truyền nhiệt và khả năng chịu áp suất yêu cầu.
Có cánh: Đôi khi chúng có cánh bên ngoài để tăng diện tích bề mặt để truyền nhiệt tốt hơn.
2. Tấm ống: Đây là những tấm kim loại dày, tròn có các lỗ được khoan chính xác. Các ống được chèn và cố định vào các lỗ này. Tấm ống tạo ra một cấu trúc cứng và, quan trọng là, hoạt động như một ranh giới áp suất, tách chất lỏng phía vỏ khỏi chất lỏng phía ống.
3. Vách ngăn: Đây là những tấm được đặt bên trong vỏ, dọc theo chiều dài của bó ống. Các chức năng chính của chúng là:
Hỗ trợ các ống: Ngăn các ống bị võng và rung quá mức, có thể dẫn đến hỏng hóc.
Hướng dòng chảy phía vỏ: Chúng buộc chất lỏng phía vỏ phải chảy qua bó ống theo kiểu ngoằn ngoèo, thay vì đi theo một đường thẳng, ngắn. Dòng chảy chéo này làm tăng đáng kể hiệu quả truyền nhiệt bằng cách tạo ra nhiều nhiễu loạn hơn.
4. Thanh giằng và miếng đệm: Chúng được sử dụng để giữ các vách ngăn ở đúng vị trí dọc theo chiều dài của bó.
5. Kênh/Nắp cuối: Chúng được gắn vào các tấm ống và hướng chất lỏng phía ống vào và ra khỏi các ống.
