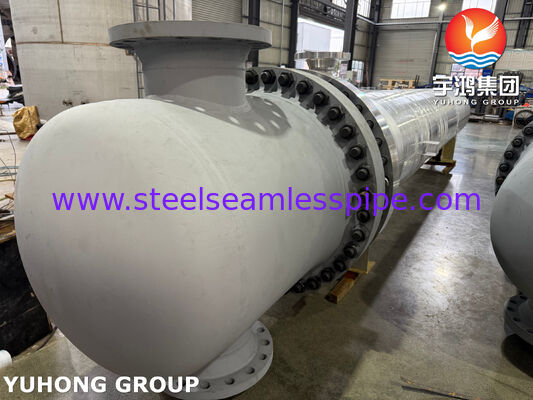

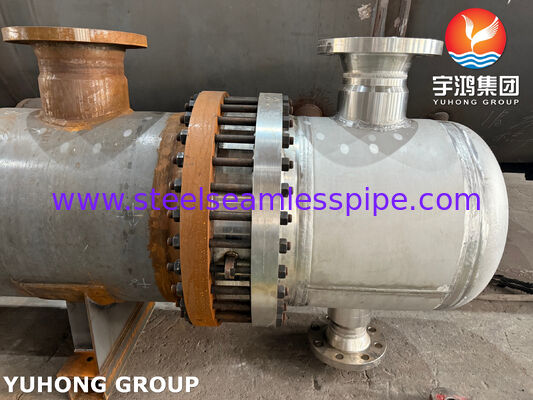

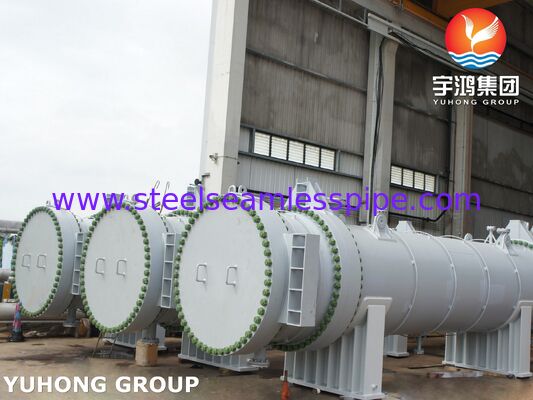

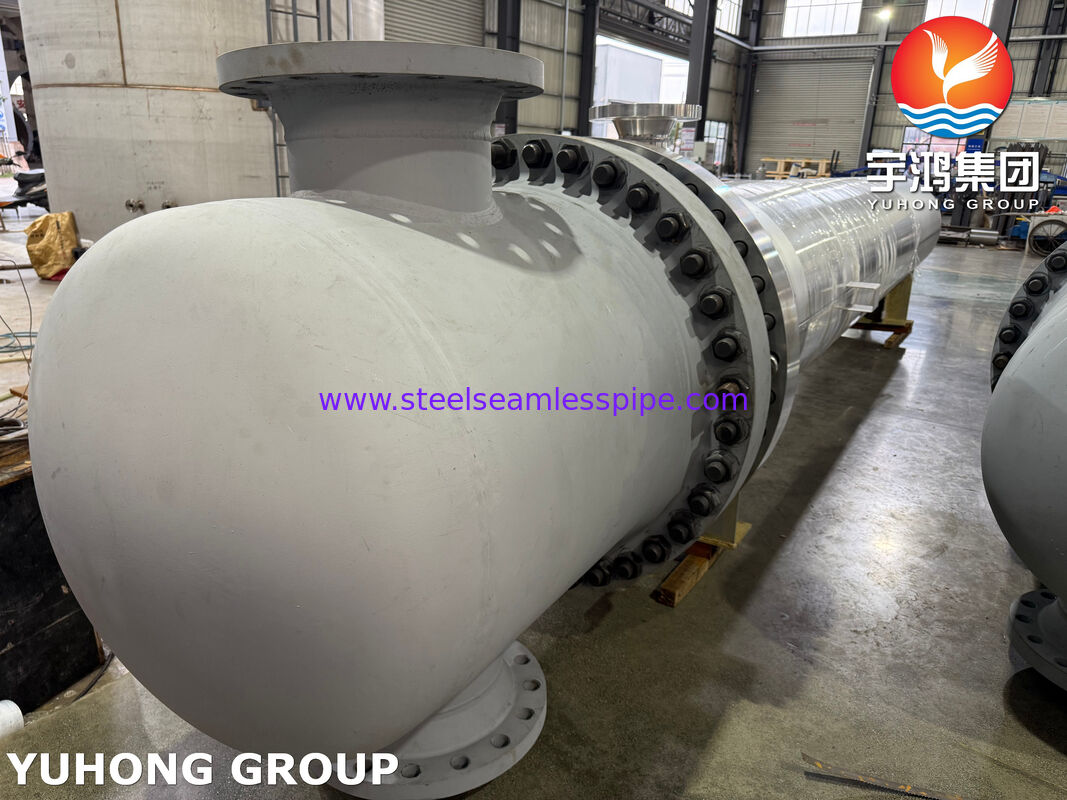

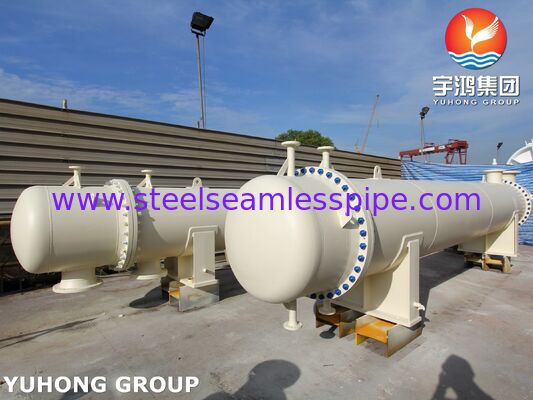

Bộ trao đổi nhiệt đầu nổi loại AES ∙ ASME U Stamped ∙ ống TP316L cho dịch vụ khó khăn và bảo trì dễ dàng
Tập đoàn Yuhong Holding: Kỹ thuật Thiết bị quy trình công nghiệp nặng
Yuhong Holding Group Co., Ltd thiết kế và sản xuất các hệ thống nhiệt và áp suất được chứng nhận cho các ngành công nghiệp toàn cầu.Máy trao đổi nhiệt vỏ và ống theo mã ASME(bao gồm đầu nổi, tấm ống cố định và thiết kế ống U),bình áp suất và máy làm mát không khíChúng tôi cũng là một nguồn đáng tin cậy cho độ chính xácCác loại ống thay thế, ống trao đổi nhiệt, ống có vây và tất cả các thành phần phụ trợ.
Thông tin tổng quan về sản phẩm: Máy trao đổi đầu nổi AES có khả năng duy trì và mạnh mẽ
CácMáy trao đổi nhiệt AESđại diện cho một giải pháp tối ưu cho các quy trình đòi hỏi nơi căng thẳng nhiệt, làm sạch thường xuyên hoặc môi trường ăn mòn là mối quan tâm chính.Chứng nhận ASME U Stampđơn vị được xây dựng vớiTP316L ống thép không gỉ, cung cấp một sự pha trộn của khả năng chống ăn mòn vượt trội, tính toàn vẹn cơ học, và khả năng phục vụ vô song cho hiệu quả hoạt động lâu dài.
Thiết kế cấu hình và các thành phần chính
| Đại hội đồng |
Thông số kỹ thuật tiêu chuẩn / Vật liệu điển hình |
Chức năng & Lý do thiết kế |
| Bộ ống (có thể tháo rời) |
Các ống: ASME SB213 TP316L |
Các yếu tố chuyển nhiệt cốt lõi. TP316L cung cấp tăng cường kháng hố. Toàn bộ gói có thể được chiết xuất để bảo trì. |
| Bộ phận đầu nổi |
Ống che: SA182 F316L / Khối nén |
Cho phép tấm ống và gói mở rộng / thu hẹp độc lập với vỏ, loại bỏ căng thẳng nhiệt. |
| Shell & Shell Cover |
ASME SA516 Gr. 70 hoặc SA240 316L |
Có chứa chất lỏng bên vỏ, nắp sau có thể tháo rời để truy cập vào đầu nổi và kéo gói. |
| Bảng ống cố định và kênh |
SA182 F316L / SA516 Gr.70 |
Cung cấp lối vào / lối ra chất lỏng bên ống cố định và cho phép kiểm tra dễ dàng các đầu ống mà không cần tháo gói. |
| Hệ thống phao |
SA516 Gr.70 hoặc SA240 316L |
Có thể cấu hình (segmental, double segmental) để tối ưu hóa tốc độ dòng chảy phía vỏ, chuyển nhiệt và hỗ trợ ống. |
Tập trung kỹ thuật: Tại sao chọn thiết kế đầu nổi?
Giải quyết sự giãn nở nhiệt
Khi có sự khác biệt nhiệt độ lớn (thường > 50 ° C) giữa các chất lỏng bên vỏ và bên ống, các thành phần kim loại mở rộng khác nhau.Thiết kế đầu nổi hấp thụ sự khác biệt này thông qua các thành phần di động bên trong của nó, ngăn ngừa căng thẳng nhiệt phá hoại mà các máy trao đổi nhiệt ống cố định không thể đạt được một cách an toàn.
Bảo trì và kiểm tra đơn giản
Các gói ống có thể được loại bỏ hoàn toàn, hoàn toàn phơi bày tất cả các bề mặt ống và bên trong vỏ, tạo thuận lợi cho việc làm sạch cơ khí, thử nghiệm không phá hủy (NDT),hoặc tắc nghẽn/thay đổi ống riêng lẻĐiều này rất quan trọng đối với các quy trình có xu hướng mở rộng quy mô hoặc yêu cầu xác minh tính toàn vẹn thường xuyên.
Xử lý nhiệt độ và áp suất khác nhau
Thiết kế này thường phù hợp với áp suất thiết kế và nhiệt độ cao hơn, cung cấp cho các kỹ sư quy trình sự linh hoạt hoạt động lớn hơn.
Ưu điểm chính và dịch vụ tùy chỉnh
- Đảm bảo tuân thủ ASME:Từ việc xem xét thiết kế và mua sắm vật liệu đến kiểm tra cuối cùng và đóng dấu, toàn bộ quy trình tuân thủ Bộ quy tắc nồi hơi và tàu áp suất ASME,đảm bảo sự tuân thủ và tài liệu an toàn được chấp nhận cho các dự án trên toàn thế giới.
- Sự tương thích của vật liệu và quy trình:Chúng tôi có thể đề nghị sự tương thích vật liệu tiết kiệm nhất dựa trên các chất lỏng quy trình cụ thể của bạn (ví dụ: chứa clorua, môi trường axit), tối ưu hóa từ các gói ống đến vỏ.
- Chu kỳ hoạt động mở rộng:Sự kết hợp của thiết kế dễ bảo trì và vật liệu chống ăn mòn làm giảm đáng kể thời gian ngừng hoạt động không được lên kế hoạch và giảm tổng chi phí sở hữu (TCO) trong toàn bộ vòng đời của nó.
- Phạm vi ứng dụng rộng:Đặc biệt phù hợp với ngành công nghiệp lọc dầu (ví dụ: trao đổi nhiệt dầu thô), hệ thống phản ứng hóa học, làm mát dầu bôi trơn và bất kỳ dịch vụ dễ bị bẩn nào cần làm sạch thường xuyên.
