| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO, API , ABS, DNV, GL , LR, NK |
| Số mô hình: | Mặt bích thép siêu song công ASTM A182 F55 WN RTJ |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ, Pallet |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Tên sản phẩm: | Mặt bích bằng thép song công | Tiêu chuẩn: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| Vật liệu: | F55 / UNS S32760 / 1.4501 | OD: | 1/2 "đến 48" |
| WT: | SCH 5S đến SCH XXS | Lớp học: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Kiểu: | Wn, vì vậy, bl, sw, lwn | Khuôn mặt: | RF, FF, RTJ |
| Ứng dụng: | Dầu khí, hóa chất, vv, phụ kiện và kết nối, bia | ||
| Làm nổi bật: | Mặt bích Thép Siêu Duplex ASTM A182 F55,Mặt bích WNRTJ Thép Siêu Duplex 1.4501,Mặt bích Thép Siêu Duplex S32760 2507 |
||

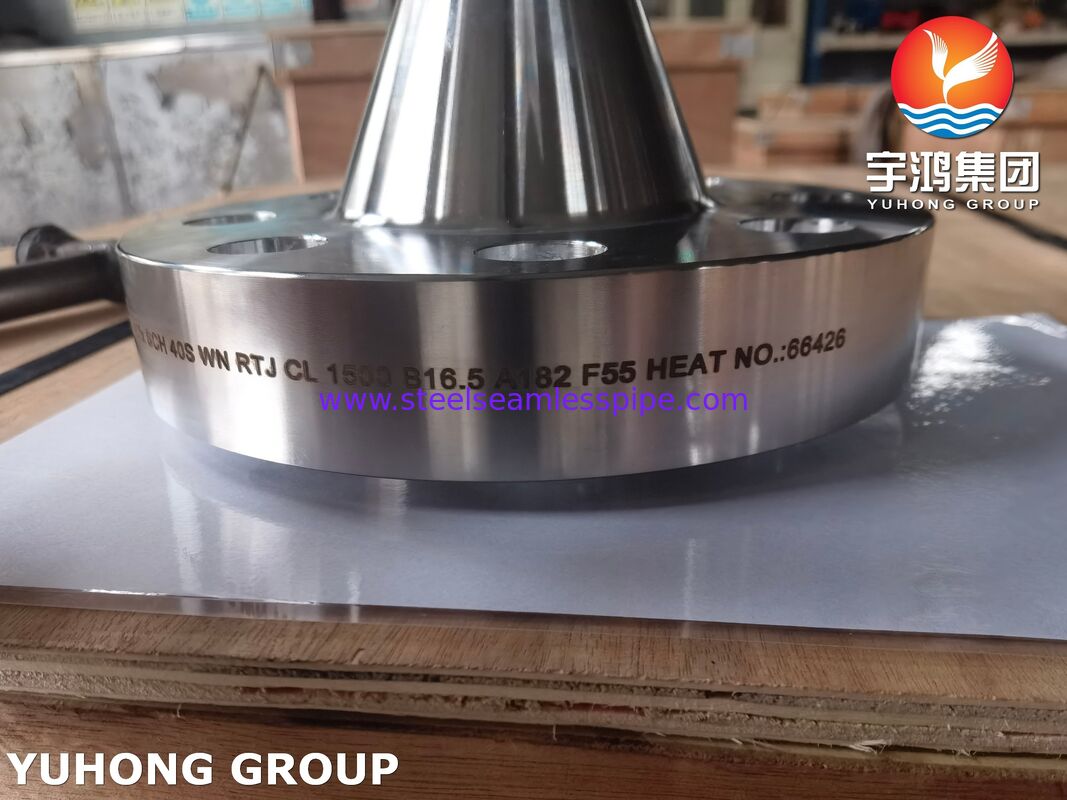

FLANGE ASTM A182 F55 WNRTJFLANGE THÉP KHÔNG GỈ SIÊU HAI PHA UNS S32760
FLANGE HÀN CỔ NỐI RTJ THÉP SIÊU HAI PHA ASTM A182 F55là một bộ phận rèn hiệu suất cao được thiết kế cho các ứng dụng quan trọng trong môi trường khắc nghiệt. Mặt bích này có cấu trúc siêu hai pha mang lại độ bền chảy gần gấp đôi thép không gỉ tiêu chuẩn, đồng thời cung cấp khả năng chống ăn mòn rỗ, ăn mòn kẽ hở và nứt ăn mòn do ứng suất clorua vượt trội. Thiết kế cổ nối hàn tích hợp một trục côn dài giúp phân bổ ứng suất và cho phép hàn đối đầu xuyên suốt, đảm bảo tính toàn vẹn cấu trúc dưới áp suất cao. Mặt tiếp xúc RTJ (Ring Type Joint) có rãnh gia công chính xác nén một vòng đệm kim loại để tạo ra một mối hàn kín khí kim loại-kim loại, làm cho nó bắt buộc đối với các ứng dụng áp suất cao và nhiệt độ cao trong ngành dầu khí, ngoài khơi và xử lý hóa chất.
Cấp tương đương của Mặt bích thép siêu hai pha ASTM A182 F55 / S32760
| TIÊU CHUẨN | WERKSTOFF NR. | UNS |
| Super Duplex 2507 | 1.4410 | S32750 / S32760 |
Thành phần hóa học % của Mặt bích thép siêu hai pha ASTM A182 F55 / S32760
| Giới hạn thành phần hóa học | ||||||||||
| Trọng lượng % | C | Mn | P | S | Si | Cr | Ni | Mo | N | W |
| Super Duplex F55 | 0.03 tối đa | 1.00 tối đa | 0.03 tối đa | 0.01 tối đa | 1 tối đa | 24-26 | 4.5-6.5 | 3-4 | 0.25 | 0.08-0.20 |
Đặc tính cơ học của Mặt bích thép siêu hai pha ASTM A182 F55 WNFF
| Hợp kim | Độ bền kéo N/mm² | Độ bền chảy 0.2% N/mm² | Độ giãn dài | Độ cứng HB |
| Super Duplex F55 | 860 | 720 tối thiểu | 16 tối thiểu | 270 tối đa |
Dưới đây là các điều kiện cụ thể quy định việc sử dụng mặt bích RTJ:
1. Áp suất cao & Nhiệt độ cao (Dịch vụ khắc nghiệt)
RTJ là tiêu chuẩn cho các lớp áp suất ASME 600# trở lên (cụ thể là 900#, 1500# và 2500#). Trong các lớp này, áp suất bên trong cao đến mức các vòng đệm tiêu chuẩn (được sử dụng trên mặt bích RF/FF) sẽ bị đẩy ra khỏi mối nối hoặc thổi bay. Vòng đệm kim loại được sử dụng trên mặt bích RTJ làm kín bằng cách biến dạng trong rãnh, tạo ra một mối hàn mạnh hơn chính thành ống.
2. Vòng đệm loại vòng
Mặt bích RTJ sử dụng vòng đệm kim loại (hình bầu dục hoặc hình bát giác), trong khi mặt bích RF sử dụng vòng đệm xoắn ốc mềm/composite.
Sử dụng RTJ khi: Bạn cần chứa các chất lỏng, khí hoặc hydrocarbon chết người ở tốc độ cao, nơi vòng đệm tiêu chuẩn sẽ bị hỏng.
3. Điều kiện chu kỳ tới hạn
Trong môi trường có biến động nhiệt độ hoặc rung động khắc nghiệt (phổ biến trên các giàn khoan ngoài khơi và đầu giếng), ứng suất bu lông có thể bị lỏng. Rãnh RTJ được thiết kế để duy trì mối hàn ngay cả khi xảy ra giãn nở bu lông, trong khi các kết nối RF hoàn toàn dựa vào áp lực vòng đệm liên tục.
4. Tiêu chuẩn ngành (API)
RTJ là bắt buộc trong ngành Dầu khí đối với các cụm đường ống khoan, cây thông giếng (đầu giếng) và các đường ống choke/kill theo quy cách API 6A.

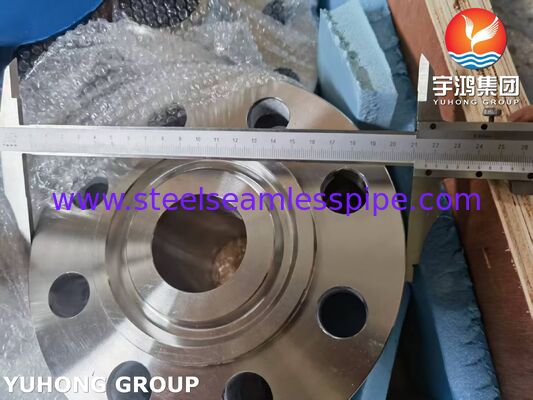

Đặc điểm mặt bích - Loại RTJ (Ring Type Joint)
Loại vòng đệm: Mặt bích RTJ sử dụng vòng đệm kim loại (hình bầu dục hoặc hình bát giác) nằm trong rãnh gia công trên mặt bích.
Cơ chế làm kín: Khi các bu lông mặt bích được siết chặt, vòng đệm kim loại sẽ nén vào rãnh, biến dạng nhẹ để tạo ra mối hàn kim loại-kim loại.
Ứng dụng: Mặt bích RTJ được thiết kế đặc biệt cho các dịch vụ áp suất cao và nhiệt độ cao. Chúng là bắt buộc trong nhiều ứng dụng đầu giếng và cụm đường ống dầu khí.
Tiêu chuẩn: Kích thước rãnh được tiêu chuẩn hóa (thường theo API 6A hoặc ASME B16.5) để chấp nhận các số vòng đệm cụ thể (ví dụ: R24, R31, v.v.).
Ứng dụng
Dầu khí ngoài khơi: Đường ống trên bờ và dưới biển, hệ thống cụm đường ống và ống riser.
Xử lý hóa chất: Xử lý clorua, axit và chất xúc tác mạnh.
Nhà máy khử muối: Các đơn vị thẩm thấu ngược áp suất cao.
Môi trường biển: Trục và vách ngăn nơi ăn mòn nước biển là một yếu tố.
