| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO, API , ABS, DNV, GL , LR, NK |
| Số mô hình: | Mặt bích WNRF bằng thép không gỉ ASTM A182 F316L |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ / Pallet |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Tên sản phẩm: | Mặt bích bằng thép không gỉ | Tiêu chuẩn: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| Vật liệu: | F316L | Lớp học: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| Kiểu: | PL, WN, SO, BL, SW, LWN | Khuôn mặt: | RF, FF, RTJ |
| Ứng dụng: | Dầu khí, hóa chất, vv, phụ kiện và kết nối, bia | ||
| Làm nổi bật: | Mặt bích thép không gỉ ASTM A182 F316L,Mặt bích cổ hàn WNRF,mặt bích hệ thống đường ống thép không gỉ |
||

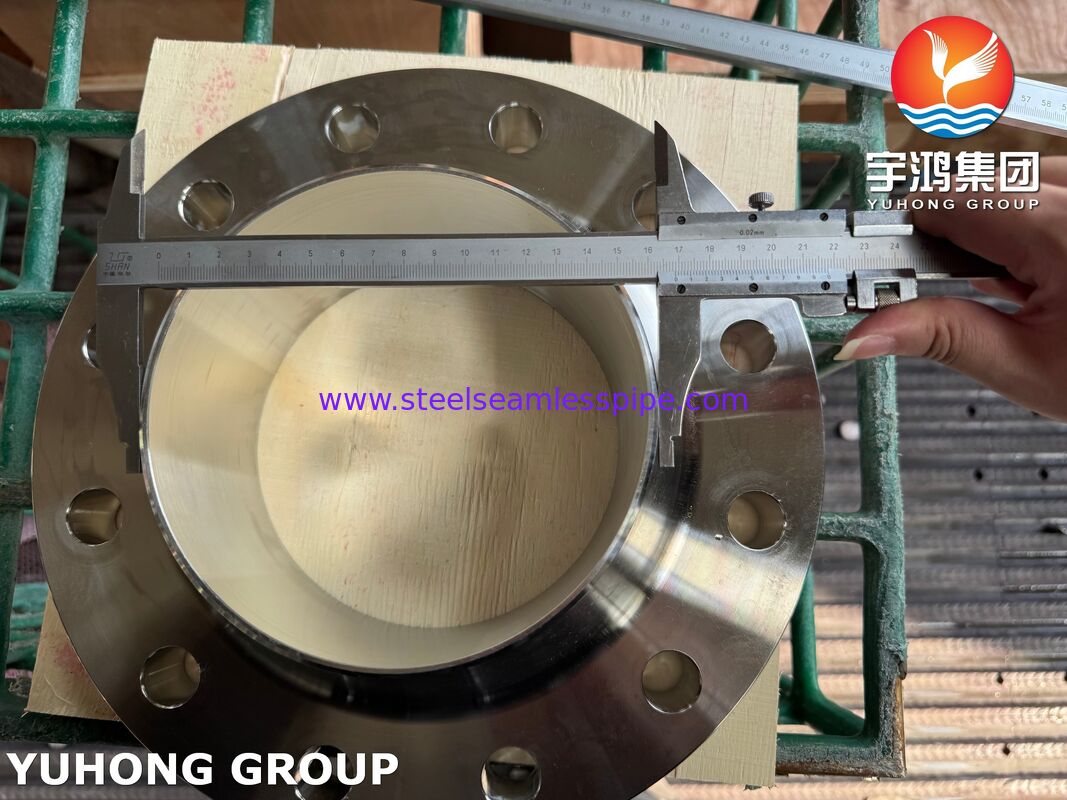

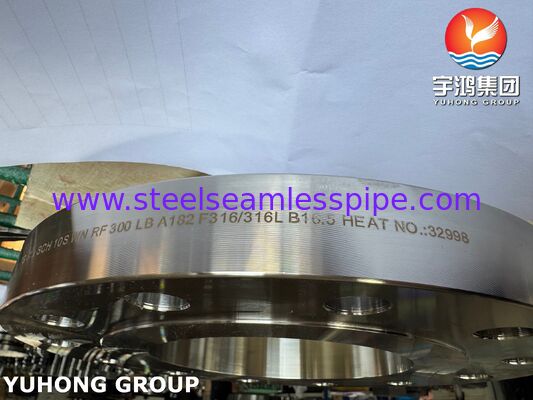

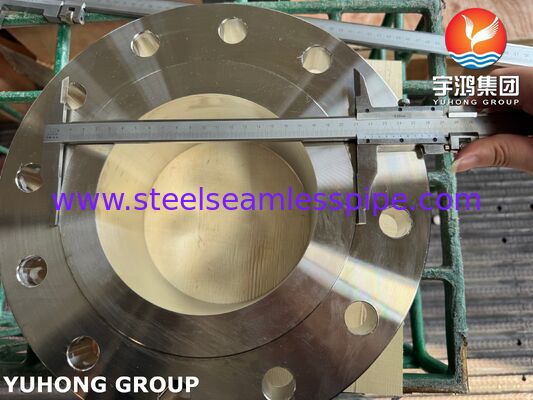

Mặt bích Thép không gỉ ASTM A182 F316/316L ASME B16.5 Cổ hàn / Mặt bích WNRF
Mặt bích WNRF ASTM A182 F316/316L cung cấp một mối nối chắc chắn, có thể hàn và chống ăn mòn, phù hợp cho các hệ thống đường ống công nghiệp quan trọng. Chứng nhận kép, thiết kế trục có độ bền cao và tuân thủ ASME B16.5/B16.47 làm cho nó trở thành lựa chọn ưu tiên cho các kỹ sư yêu cầu độ tin cậy trong môi trường khắc nghiệt hoặc áp suất cao.
Chức năng cơ bản của Mặt bích Cổ hàn Thép
Mặt bích là một bộ nối cơ khí nối hai đoạn ống, van hoặc thiết bị, đồng thời cho phép tháo rời. Mặt bích WN hoạt động bằng cách:
Gắn cố định vào ống thông qua mối hàn đối đầu xuyên thấu hoàn toàn.
Kết nối bu lông có thể tháo rời với mặt bích đối diện (một WNRF khác, mặt bích mù, hoặc mặt bích thiết bị).
Niêm phong thông qua một gioăng nén giữa hai mặt bích.
| Kịch bản | Khuyến nghị |
|---|---|
| Dự án ở Châu Âu, Châu Á, hoặc yêu cầu PN | Sử dụng EN 1092-1 |
| Dự án ở Bắc Mỹ, hoặc yêu cầu Class | Sử dụng ASME B16.5 / B16.47 |
| Kết nối với các mặt bích hiện có | Phải khớp tiêu chuẩn – không trộn lẫn EN và ASME trực tiếp |
| Dầu khí quốc tế (ngoài khơi) | Thường là ASME, nhưng một số nhà khai thác Châu Âu chấp nhận EN với chuyển đổi PN/Class |
|
*Không bao giờ bắt bu lông trực tiếp mặt bích EN 1092-1 với mặt bích ASME B16.5. Đường kính vòng bu lông, kích thước lỗ và kích thước mặt bích là khác nhau. Sử dụng mặt bích chuyển đổi phù hợp hoặc bộ phận chuyển đổi tùy chỉnh được thiết kế cho cả hai tiêu chuẩn. |
|
Vật liệu tương đương của Mặt bích WNRF Thép không gỉ ASTM A182 F316L
| TIÊU CHUẨN | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17-11-02 | X2CrNiMo17-12-2 |
Thành phần hóa học % củaMặt bích WNRF Thép không gỉ ASTM A182 F316L
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
Cách chống rò rỉ
Rò rỉ xảy ra khi áp suất bên trong đẩy gioăng ra ngoài, làm giảm ứng suất tiếp xúc. Thiết kế WNRF chống lại điều này thông qua:
Độ cứng bu lông cao (khoảng cách bu lông ngắn do hình dạng mặt bích nhỏ gọn).
Trục chắc chắn ngăn mặt bích bị xoay (uốn cong ra ngoài dưới áp suất).
Kiểm soát độ nén gioăng – ASME B16.5 xác định tải trọng bu lông cho phép.
Ứng dụng
Xử lý hóa chất & hóa dầu (xử lý chất lỏng ăn mòn)
Dầu khí (trên bờ/ngoài khơi, nhà máy lọc dầu)
Sản xuất điện (bao gồm cả hệ thống phụ trợ hạt nhân)
Hàng hải & đóng tàu (hệ thống nước biển)
Chế biến dược phẩm & thực phẩm (nhu cầu vệ sinh và chống ăn mòn)
Dịch vụ LNG và đông lạnh (độ dẻo dai tốt ở nhiệt độ thấp)
