| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | NEGOCIATED |
| chi tiết đóng gói: | KHUNG SẮT + VỎ PLYWOODEN HOẶC PALLET |
| Thời gian giao hàng: | 20-80 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 500 tấn |
| Vật liệu: | ASME SA213 TP304/316L |
|---|
Yuhong Group Co., Ltd thiết kế và sản xuất thiết bị nhiệt bao gồmMáy trao đổi nhiệt vỏ và ống (kế hoạch trao đổi nhiệt TEMA), bình áp suất, máy làm mát không khí, và cao cấpCác gói ống trao đổi nhiệt xoắn ốcChúng tôi cũng cung cấp các thành phần riêng lẻ:Fin ống, ống lò, ống trao đổi nhiệt, ống không thép liền mạch, ống hợp kim niken, ống hợp kim đồng, tấm ống trao đổi nhiệt và gói ống trao đổi nhiệtCác gói vết thương xoắn ốc của chúng tôi cung cấp hiệu quả nhiệt vượt trội và dấu chân nhỏ gọn cho các ứng dụng xử lý khí, hóa dầu và khí đốt đòi hỏi.

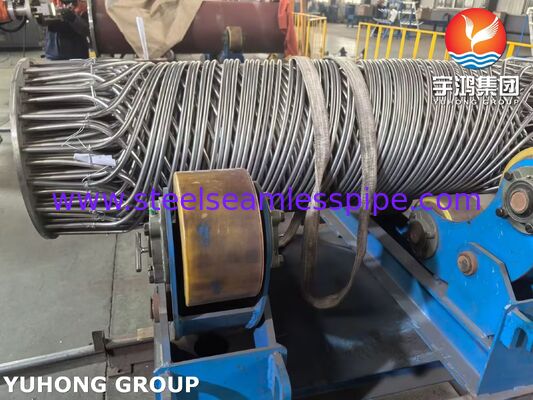

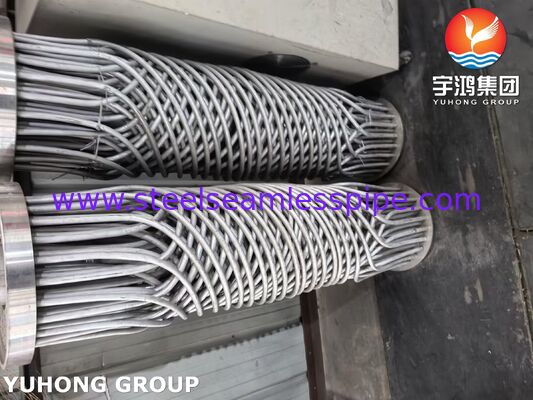

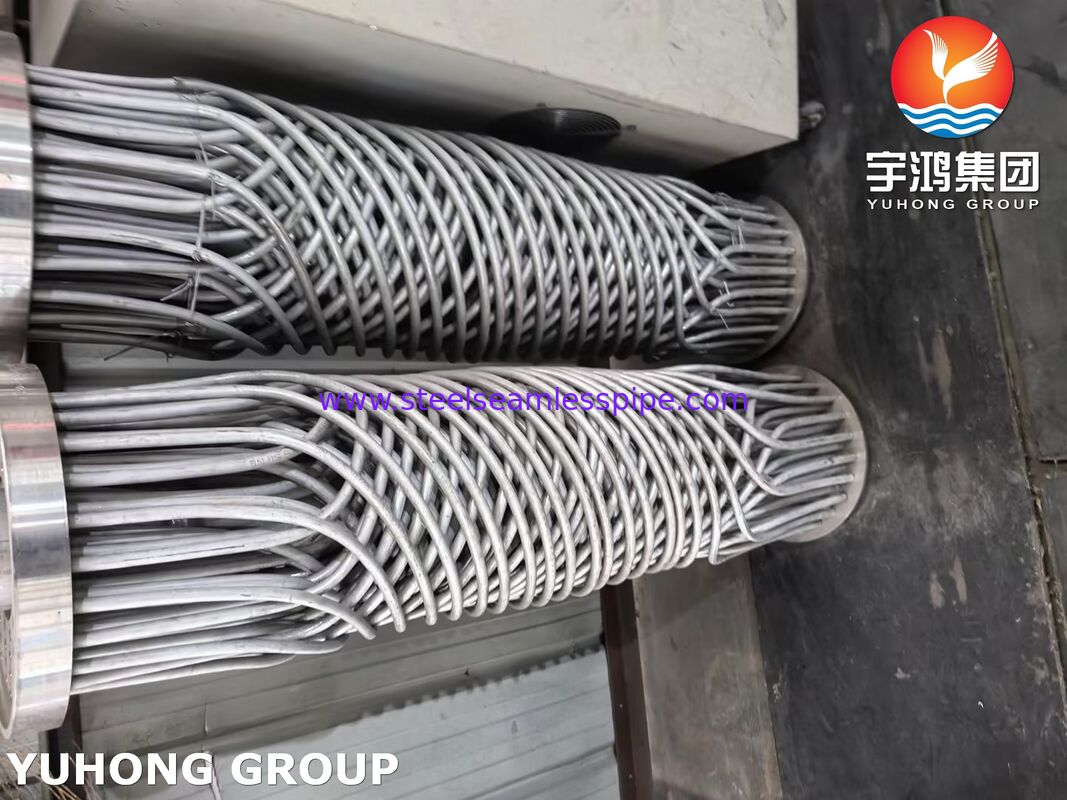

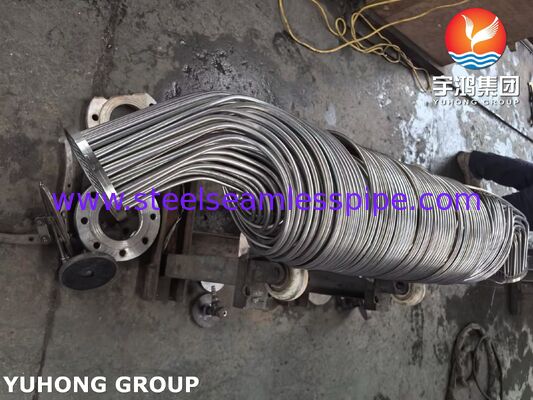

CácThép không gỉ dây chuyền ống xoắn ốclà một sự thay thế hiệu suất cao cho các gói ống thẳng thông thường. Thay vì ống thẳng, gói bao gồm nhiều lớpống không may xoắn xoắn xoắnmỗi lớp ống được tách ra bởi các khoảng cách để tạo ra nhiều lối chảy. thiết kế này cung cấphệ số chuyển nhiệt cực caotrong một khối lượng nhỏ, làm cho nó lý tưởng choCác nhà máy khí tự nhiên hóa lỏng (LNG), các đơn vị tách không khí (ASU) và các lò phản ứng hóa họcCác gói của chúng tôi được chế tạo từASME SA213 TP304/304L hoặc TP316/316L ống không may thép không gỉ, đảm bảo khả năng chống ăn mòn tuyệt vời và độ bền ở nhiệt độ lạnh.
| Thành phần | Vật liệu / Tiêu chuẩn | Vai trò trong hiệu suất thiết bị |
|---|---|---|
| ống trao đổi nhiệt (mảng xoắn ốc) | Bụi không may thép không gỉ (304/316L) | Mang một chất lỏng trong một đường dẫn xoắn ốc; cung cấp chiều dài dòng chảy rất dài trong vỏ nhỏ gọn |
| Đường ống lõi trung tâm | Bụi không may bằng thép không gỉ | Hỗ trợ các lớp cuộn bên trong; có thể phục vụ như một bộ phân phối chất lỏng |
| Các thanh / dải ngăn cách | Thép không gỉ (tương tự loại) | Duy trì khoảng cách chính xác giữa các lớp ống; tạo ra các kênh dòng chảy bên vỏ |
| Nhẫn cuộn lớp | Thép không gỉ | Phân biệt từng lớp ống và đảm bảo đồng nhất đường cong cuộn |

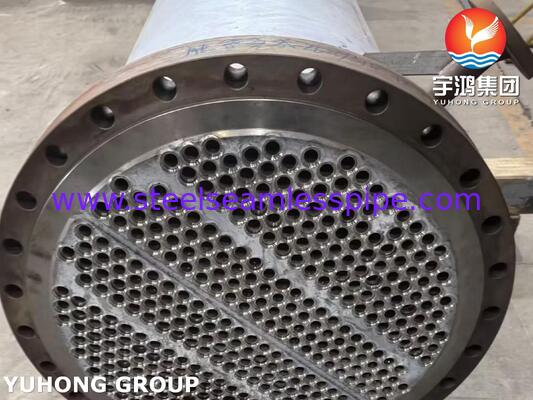

| Bảng ống (bảng cuối) | Thép không gỉ rèn SA182 F304/316L | Các đầu ống neo; khoan với các lớp ống xoắn ốc phù hợp |
| Băng băng bên ngoài / Bọc | Dây dây thừng thép không gỉ | Giữ lại các gói vết thương trước khi chèn vào vỏ |
| Fin Tube (không cần thiết trên một số lớp) | Bụi cơ sở thép không gỉ + nhôm / vây SS | Thỉnh thoảng được thêm vào để tăng cường chuyển nhiệt trên các lớp phía khí |
| Tính năng | Bọc vết thương xoắn ốc | Bộ ống thẳng (định / nổi) |
|---|---|---|
| mật độ diện tích | Rất cao (100-300 m2/m3) | Trung bình (30-60 m2/m3) |
| Cách tiếp cận nhiệt độ | Tối thiểu là 1-2°C | Thông thường 5-10°C |
| Giảm áp suất (phía vỏ) | Cao hơn do đường mòn xoắn | Hạ |
| Xu hướng bị bẩn | Trung bình; khuyến cáo làm sạch bằng hóa chất | Làm sạch cơ khí dễ dàng hơn (đường ống thẳng) |
| Truy cập bảo trì | Hạn chế - thường không thể tháo ra khỏi vỏ | Gói tháo rời để kiểm tra |
| Các ứng dụng điển hình | LNG hóa lỏng, tách không khí, nhà máy ethylene | Công nghiệp lọc dầu chung, điện, HVAC |
| Chi phí mỗi m2 | cao hơn | Hạ |
Chúng tôi cũng cung cấp các thành phần riêng lẻ:
Để trích dẫn gói ống xoắn ốc bằng thép không gỉ của bạn, hãy gửi những điều sau đây đếnJimmy@steelseamlesspipe.com:
Các kỹ sư của chúng tôi sẽ thực hiện thiết kế nhiệt, tạo ra một bản vẽ cuộn, và cung cấp một mức giá cố định và lịch trình.
