| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000, EAC, TR CU, GOST R |
| Số mô hình: | Tiêu chuẩn ASTM B171 C46400 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | NEGOCIATED |
| chi tiết đóng gói: | TRƯỜNG HỢP PLYWOODEN HOẶC PALLET |
| Thời gian giao hàng: | 20-80 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 500 tấn |
| Vật liệu: | Đồng thau hải quân ASTM B171 C46400 | Đường kính lỗ ống: | Ống OD + 0,2 đến 0,4mm |
|---|---|---|---|
| Kích thước rãnh: | Chiều rộng: 3-5mm; Độ sâu: 0,3-0,5mm | Vị trí rãnh: | Từ 5 mm đến 25 mm tính từ mặt bên của ống |
| CÔNG TÁC TUBE: | OD ống 1,25 × đến 1,5 × | Kháng khử kẽm: | Hàm lượng thiếc và asen ngăn chặn quá trình lọc kẽm có chọn lọc |
| Làm nổi bật: | ASTM B171 Bảng ống đồng hải quân,C46400 thành phần trao đổi nhiệt hợp kim đồng đồng,tấm ống máy làm mát biển được gia công chính xác |
||
Tập đoàn Yuhong: Các bộ phận trao đổi nhiệt chính xác – Từ ống đến tấm ống
Công ty TNHH Yuhong Group cung cấp hệ thống nhiệt hoàn chỉnh –bộ trao đổi nhiệt vỏ & ống (thiết kế bộ trao đổi nhiệt TEMA), bình chịu áp lực và bộ làm mát không khí– cũng như mọi thành phần quan trọng bên trong:Ống vây, ống lò, ống trao đổi nhiệt, ống liền mạch bằng thép không gỉ, ống hợp kim niken, ống hợp kim đồng, tấm ống trao đổi nhiệt và bó ống trao đổi nhiệt.

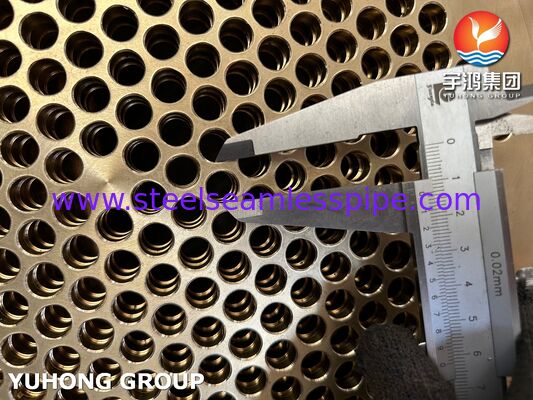

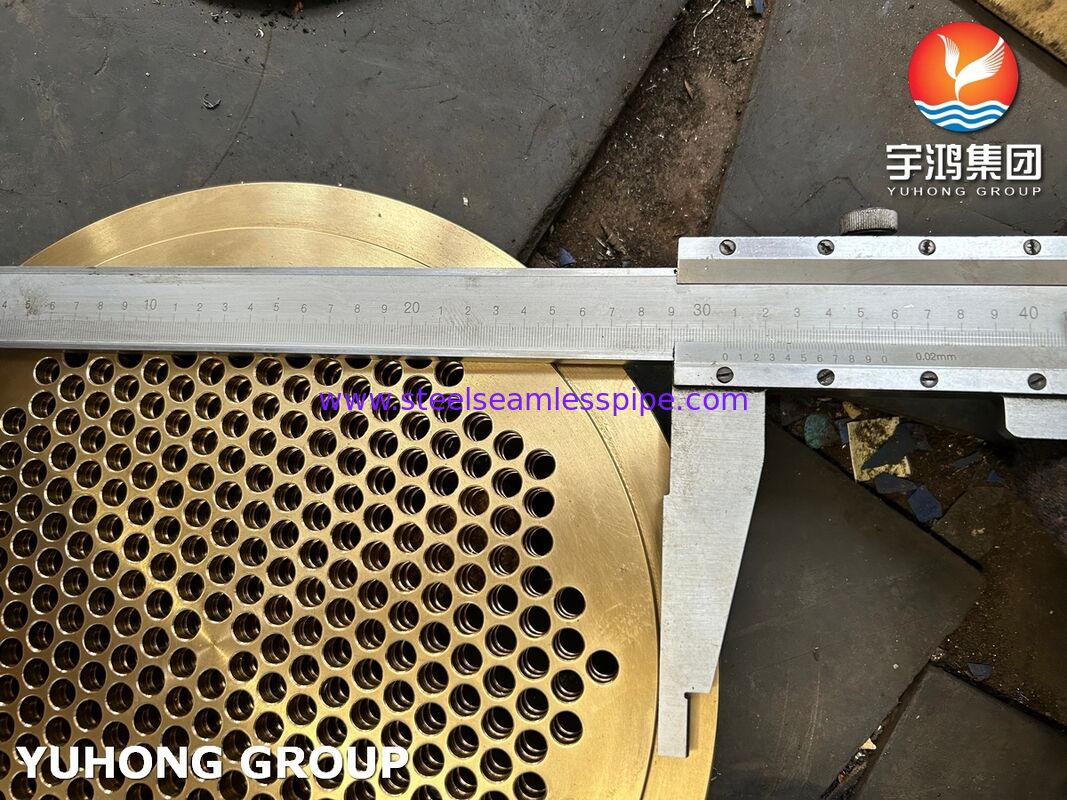

Thể hiện trong bức ảnh đính kèm là một trong nhữngTấm ống đồng hải quân ASTM B171 C46400– thành phần hợp kim đồng có độ bền cao, chống ăn mòn được thiết kế cho các ứng dụng làm mát nước biển và hàng hải.
Trọng tâm sản phẩm: Tấm đồng thau hải quân – Tiêu chuẩn cho thiết bị trao đổi nhiệt nước biển
cáctấm ống trao đổi nhiệtlà một trong những bộ phận duy trì áp suất quan trọng nhất trong bất kỳ bộ trao đổi nhiệt vỏ & ống nào. Nó neo mọi ống trong bó, tách mặt ống ra khỏi mặt vỏ và phải chịu được cả lực giãn nở ống cơ học cũng như chu kỳ áp suất/nhiệt độ vận hành.
Dựa trên hình ảnh, bảng ống này thể hiện:
Vật liệu:ASTM B171 C46400 (đồng thau hải quân / hợp kim đồng-kẽm-thiếc)
Loại vật liệu:Tấm ống hợp kim đồng - được chế tạo đặc biệt để chống nước biển

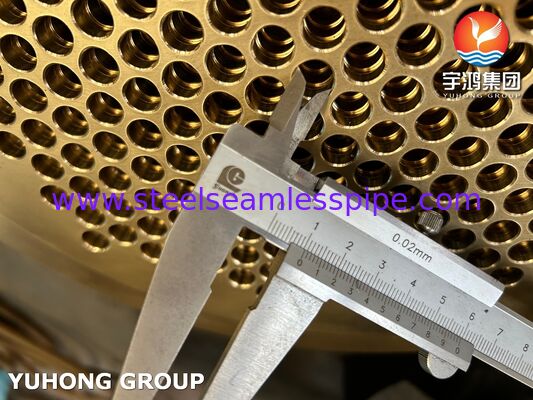

Gia công:Lỗ ống được khoan chính xác có rãnh để mở rộng ống cơ học
Đánh dấu:Được đóng dấu rõ ràng bằng nhận dạng vật liệu ("ASTM B171 C46400 TUBESHEET") để có thể truy xuất nguồn gốc đầy đủ
Tại sao dùng đồng thau hải quân (C46400) cho tấm lót ống?
| Tài sản | Lợi ích cho ứng dụng Tubesheet |
|---|---|
| Hợp kim đồng-kẽm-thiếc | Việc bổ sung thiếc (khoảng 0,5‑1,0%) mang lại khả năng chống khử kẽm và nứt ăn mòn do ứng suất đặc biệt. |
| Khả năng tương thích với nước biển | Khả năng chống ăn mòn tuyệt vời trong môi trường nước biển sạch, nước lợ và môi trường có hàm lượng clorua cao. |
| Khả năng tương thích điện | Hoạt động tốt với các ống hợp kim đồng (đồng thau Admiralty C44300, C70600 90/10 Cu‑Ni, C71500 70/30 Cu‑Ni). |
| Cường độ cao | Mạnh hơn nhiều hợp kim đồng nguyên chất – chịu được sự giãn nở của ống và tải trọng của bu lông. |
| Tuân thủ ASME | Có thể truy nguyên đầy đủ các thông số kỹ thuật vật liệu ASME Phần II. |
Các thành phần chính có giao diện với Tubesheet này
| Thành phần | Chất liệu (Điển hình) | Vai trò trong Hiệu suất Thiết bị |
|---|---|---|
| Ống trao đổi nhiệt | Hợp kim đồng (C44300, C70600, C71500) | Cuộn vào các lỗ của tấm ống; mang chất lỏng bên ống (thường là nước biển). |
| Ống vây (tùy chọn) | Ống hợp kim đồng + nhôm/vây đồng | Có thể được bổ sung cho các ứng dụng làm mát bằng khí; thường không được sử dụng trong các thiết bị làm mát nước biển. |
| Gói ống trao đổi nhiệt | Ống + tấm ống + vách ngăn + thanh buộc | Lõi có thể tháo rời hoàn chỉnh; tấm ống là neo cấu trúc. |
| Vòng đệm vỏ / kênh | Sợi nén, PTFE hoặc bọc kim loại | Bịt kín mặt ống; ngăn ngừa rò rỉ chéo. |
| Kênh / Nắp ca-pô | Thép carbon (tráng) hoặc hợp kim đồng | Bắt vít vào tấm ống; phân phối nước làm mát. |
| Ống liền mạch bằng thép không gỉ | Vật liệu ống thay thế | Thường không kết hợp với C46400 (nguy cơ ăn mòn điện nếu không cách ly). |
| Ống hợp kim niken | Thay thế cho sự ăn mòn cực độ | Không được sử dụng với tấm ống C46400. |
Điểm nổi bật về mặt kỹ thuật của tấm ống đồng thau hải quân của chúng tôi
Chống khử kẽm:Hàm lượng thiếc và asen ngăn chặn quá trình lọc kẽm có chọn lọc - dạng hư hỏng phổ biến nhất ở đồng thau thông thường.
Khoan chính xác:Các lỗ ống được khoan đến dung sai đường kính chính xác (thường là +0,05/‑0,00 mm) để đảm bảo ống lăn ổn định.
Lỗ ống có rãnh:Các rãnh bên trong (thường có 2 hoặc 3 rãnh trên mỗi lỗ) tăng độ bền kéo của ống giãn nở.
Tấm rèn hoặc cán:Chúng tôi cung cấp các tấm ống C46400 nhưgiả mạo(đối với dày/áp suất cao) hoặctấm cuộn(đối với nhiệm vụ tiêu chuẩn).
Truy xuất nguồn gốc đầy đủ:Mỗi tấm ống được đóng dấu loại vật liệu và nhận dạng kiểm tra như trong ảnh của bạn.
Mô-đun Kiến thức: Đồng thau hải quân C46400 so với các tấm ống hợp kim đồng khác – Hướng dẫn lựa chọn
| hợp kim | Phù hợp nhất cho | Lợi thế chính | Hạn chế |
|---|---|---|---|
| C46400 (Đồng thau hải quân) | Nước biển sạch, nước lợ, vận tốc vừa phải | Khả năng chống khử kẽm tuyệt vời; sức mạnh tốt; tiết kiệm chi phí | Dễ bị ăn mòn amoniac; vận tốc giới hạn ở ~2,5 m/s |
| C70600 (90/10 Cu‑Ni) | Nước biển vận tốc cao hơn, nước bị ô nhiễm, ngoài khơi | Khả năng chống xói mòn vượt trội; tuổi thọ cao hơn trong dịch vụ tốc độ cao | Đắt hơn C46400 |
| C71500 (70/30 Cu‑Ni) | Tốc độ rất cao, chiến binh hải quân | Sức mạnh tối đa và khả năng chống xói mòn | Chi phí cao nhất |
| C44300 (Đồng thau đô đốc) | Nước ngọt, tháp giải nhiệt | Độ dẫn nhiệt tốt | Khả năng chống ăn mòn thấp hơn trong nước biển |
Khi nào nên chọn ống đồng hải quân C46400:
Nước làm mát lànước biển sạch hoặc nước lợ(không bị ô nhiễm nặng)
Vận tốc được kiểm soát(thường là 1,5‑2,5 m/s qua ống)
Amoniac không có mặttrong nước (ví dụ: không phải ở hạ lưu nhà máy phân bón)
Bạn cần mộtthay thế hiệu quả về mặt chi phí cho đồng-nikencho dịch vụ nước biển vừa phải
Các ứng dụng phổ biến cho tấm ống C46400
Bộ trao đổi nhiệt trên tàu:Bộ làm mát nước áo động cơ, bộ làm mát dầu bôi trơn (phía nước biển)
Nhà máy điện ven biển:Bình ngưng nước làm mát phụ trợ, bộ làm mát vòng bi
Nhà máy khử muối:Máy sưởi nước muối, thiết bị ngưng tụ bay hơi
Nền tảng ngoài khơi:Bộ làm mát quy trình (trong đó Cu‑Ni thường được ưa thích, nhưng đồng thau hải quân được sử dụng cho nhiệm vụ ít quan trọng hơn)
Máy làm lạnh công nghiệp:Làm mát bằng nước biển một lần
Ưu điểm của việc đặt mua Tubesheet C46400 từ Yuhong Group
Đúng như bản vẽ của bạn:Chúng tôi gia công kích thước, mẫu lỗ, đặc điểm kỹ thuật rãnh và cách bố trí lỗ bu lông của bạn.
Chuyển đổi nhanh:Các phôi được rèn hoặc dạng tấm thường được gia công trong vòng 2‑4 tuần.
Bất kỳ hợp kim đồng nào:C46400, C70600, C71500, C44300 - tất cả đều có sẵn.
Gói chỉ thành phần hoặc gói đầy đủ:Chúng tôi chỉ cung cấp tấm ống – hoặc toàn bộbó ống trao đổi nhiệt(ống, ống, vách ngăn, thanh giằng) được lắp ráp.
Tài liệu đầy đủ:Chứng chỉ kiểm tra vật liệu (MTC), báo cáo kích thước và (nếu được yêu cầu) báo cáo kiểm tra PMI.
Mô-đun Kiến thức: Cách chỉ định chính xác bảng ống C46400 thay thế
Để tránh những thông tin không khớp gây tốn kém, chúng tôi cần những thông tin sau (gửi bất kỳ thông tin nào trong số này):
Bản vẽ ống ban đầu– lựa chọn tốt nhất. Chúng tôi sao chép chính xác vị trí mẫu lỗ, độ dày, đường kính ngoài và rãnh.
Tấm ống cũ (mẫu vật lý)– chúng tôi có thể đo lường, thiết kế ngược và tạo ra sự kết hợp hoàn hảo.
Bảng dữ liệu trao đổi– ID vỏ, OD & bước ống, chi tiết đệm, đường kính vòng tròn bu lông.
Các lỗi thường gặp cần tránh với tấm ống bằng đồng hải quân:
Đường kính lỗ ống sai- quá chật và không thể lắp được ống; các mối nối quá lỏng và cuộn bị rò rỉ.
Thiếu rãnh– ống sẽ kéo ra dưới áp suất hoặc chu kỳ nhiệt.
Tài liệu không chính xác– Sự nhầm lẫn giữa C46400 và C44300 so với C70600. Luôn xác nhận hợp kim.
Sự không phù hợp về điện– Không ghép ống ống C46400 với ống thép không gỉ mà không có gioăng cách ly (có nguy cơ bị ăn mòn điện nhanh).
Mẫu lỗ ống & chi tiết rãnh cho C46400 (theo TEMA / ASME)
| tham số | Giá trị tiêu biểu / Thực hành |
|---|---|
| Đường kính lỗ ống | Ống OD + 0,2 đến 0,4mm |
| Kích thước rãnh | Chiều rộng: 3‑5mm; Độ sâu: 0,3‑0,5mm; thường có 2 hoặc 3 rãnh trên mỗi lỗ |
| Vị trí rãnh | Từ 5 mm đến 25 mm tính từ mặt bên của ống |
| bước ống | OD ống 1,25 × đến 1,5 × (mẫu hình tam giác hoặc hình vuông) |
| Vòng tròn lỗ bu lông | Theo TEMA hoặc tiêu chuẩn mặt bích của khách hàng |
Cung cấp chỉ thành phần – Chúng tôi cũng cung cấp
Nếu bạn chỉ cần các bộ phận (không phải bộ trao đổi đầy đủ), chúng tôi cung cấp:
Ống trao đổi nhiệt– hợp kim đồng (C44300, C70600, C71500), được cắt theo chiều dài, chuẩn bị sẵn sàng để cán
Ống vây– cho bộ làm mát không khí hoặc trang bị thêm để thu hồi nhiệt thải
Vách ngăn, thanh giằng, miếng đệm- bằng đồng thau hải quân hoặc thép cacbon phủ
Ống liền mạch bằng thép không gỉ, ống hợp kim niken- có sẵn riêng cho các ứng dụng khác
Vỏ kênh, miếng đệm, ốc vít- Gói phụ kiện đầy đủ
Các ngành công nghiệp điển hình sử dụng ống C46400
| Ngành công nghiệp | Dịch vụ điển hình | Tại sao C46400 |
|---|---|---|
| Hàng hải / Đóng tàu | Bộ trao đổi nhiệt làm mát bằng nước biển | Khả năng chống nước biển tuyệt vời, tiết kiệm chi phí |
| Nhà máy điện ven biển | Nước làm mát phụ trợ | Xử lý nước lợ, ghép điện tốt với ống Cu‑Ni |
| Khử muối | Máy sưởi nước muối | Chống lại sự tấn công của clorua, tuổi thọ cao |
| Dầu khí ngoài khơi | Bộ làm mát quy trình nền tảng | Đáng tin cậy trong bầu không khí biển và nước biển |
| HVAC (làm mát bằng nước biển) | Bình ngưng xuyên qua | Giải pháp thay thế kinh tế cho Cu‑Ni |
Nhận báo giá cho ống C46400 của bạn
Để trích dẫn một ống dẫn bằng đồng của hải quân giống như trong bức ảnh của bạn, hãy gửi thông tin sau tớijimmy@steelseamlesspipe.com:
Bản vẽ (PDF, quét hoặc phác thảo bằng tay với các kích thước chính: OD, độ dày, kích thước và bước lỗ ống, vòng tròn bu lông)
Hoặc: gửi cho chúng tôi tấm ống cũ của bạn để thiết kế ngược (sắp xếp vận chuyển trả lại)
Loại vật liệu: C46400 (như hình) hoặc hợp kim đồng khác
Số lượng yêu cầu (1 chiếc hoặc đợt sản xuất)
Chúng tôi sẽ phản hồi bằng bản vẽ kích thước để phê duyệt, giá cả và lịch giao hàng - thường là 48 giờ.
