| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | Yuhong |
| Chứng nhận: | ASME U, S, PP, NBR |
| Số mô hình: | TEMA Shell và Tube Heat Exchanger |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ sắt |
| Thời gian giao hàng: | 45-150 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 1000 tấn/tháng |
| Cân nặng: | 17880 kg | Màu sắc: | Theo yêu cầu của bạn |
|---|---|---|---|
| Phạm vi áp suất thiết kế: | 3(0,3) Mpa (Phía vỏ) | Áp suất vận hành: | 2,6266 MPa (Phía vỏ) |
| Mã thiết kế: | ASME Phần VIII, Div. 1 | Che phủ: | SA266-4/CU-NI 90-10 |
| Nhiệt độ thiết kế: | 75-180°C | Ứng dụng: | Máy làm mát gas |
| Đánh giá nhiệt độ hoạt động: | 40-150oC | Vỏ bọc: | SA516 Gr.70 |
| Làm nổi bật: | Máy trao đổi nhiệt vỏ và ống chứng nhận ASME,Máy trao đổi nhiệt giữa máy làm mát chứng nhận NBR,Máy trao đổi nhiệt vỏ và ống công nghiệp |
||

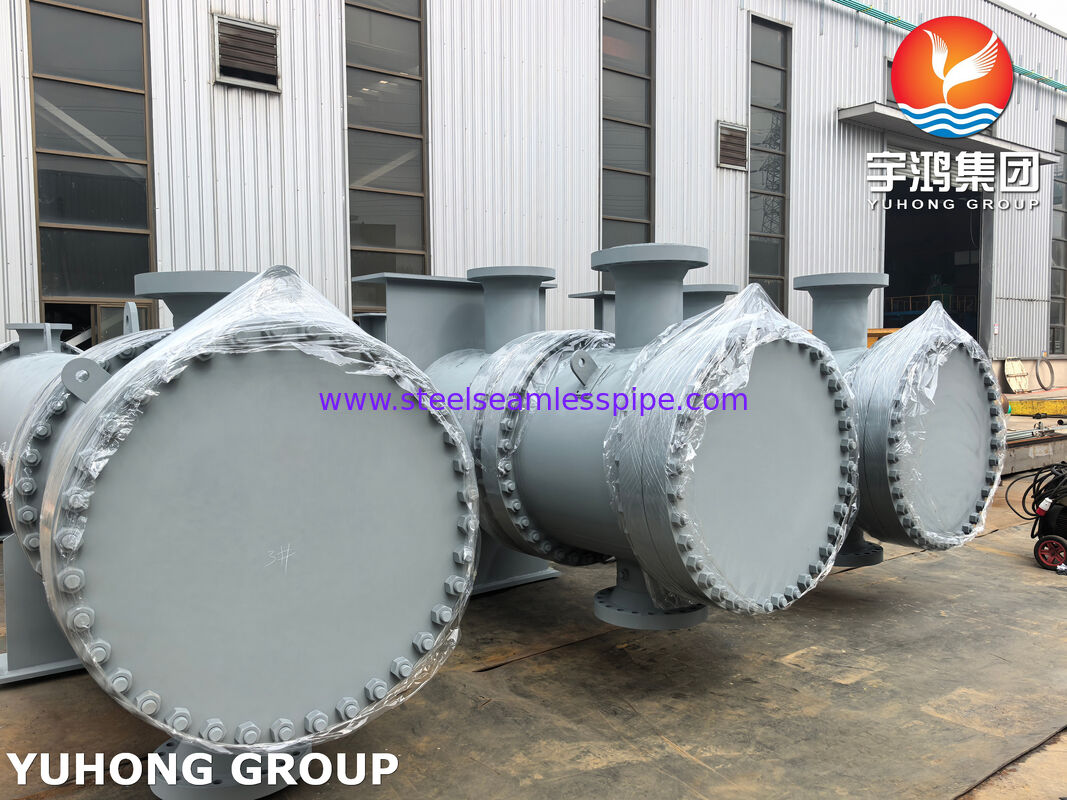

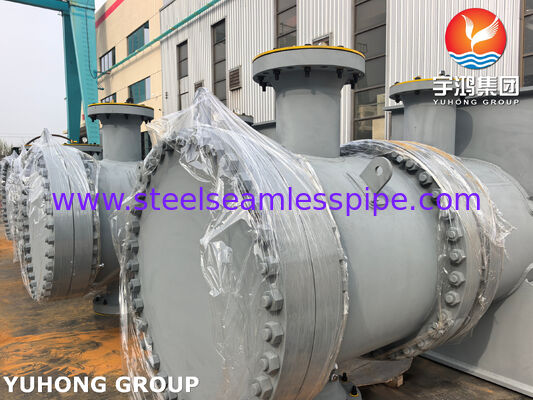

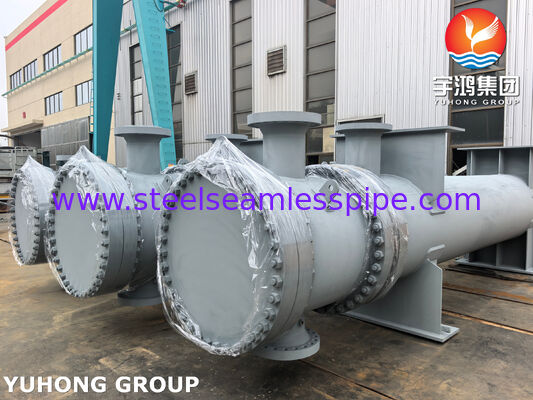

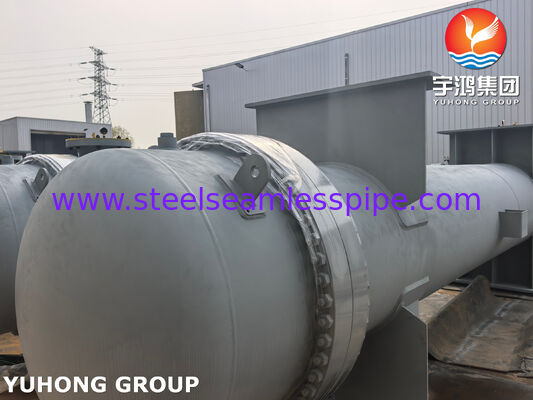

TEMA Shell And Tube Heat Exchanger ASME, NBR được chứng nhận cho Inter Cooler
1.Tổng quan
Thiết bị này là một Shell và Tube Intercooler hiệu quả cao được thiết kế và sản xuất theo tiêu chuẩn nghiêm ngặt của TEMA (Tubular Exchanger Manufacturers Association).Nó chủ yếu được sử dụng trong các hệ thống nén nhiều giai đoạn (như máy nén không khí hoặc máy nén khí quá trình) để làm mát khí giữa các giai đoạn nén, do đó tối đa hóa hiệu quả thể tích và giảm thiểu tiêu thụ năng lượng.
Với chứng nhận kép cho ASME (Cộng đồng kỹ sư cơ khí Mỹ) và NBR / NR-13 (Tiêu chuẩn quốc gia Brazil),Bộ trao đổi nhiệt này đáp ứng các tiêu chuẩn an toàn và chất lượng quốc tế cao nhất, làm cho nó hoàn toàn phù hợp cho việc triển khai trên cả thị trường toàn cầu và các trang web công nghiệp Brazil nghiêm ngặt.
2.Mã thiết kế & Chứng nhận
Thiết kế nhiệt và cơ học: TEMA lớp R, C hoặc B (được tối ưu hóa dựa trên môi trường và mức độ nghiêm trọng của quy trình).
Mã tàu áp suất: ASME Phần VIII, Phần 1 (với chứng nhận U Stamp chính thức).
Tuân thủ của Brazil: Hoàn toàn phù hợp với tiêu chuẩn NR-13 và các tiêu chuẩn NBR có liên quan, bao gồm các tính toán cơ học địa phương, xác nhận thử nghiệm nước và các yêu cầu về biển tên.
Chứng chỉ hàn: Phần IX của ASME và AWS.
3.Đặc điểm cấu trúc và lợi thế chính
Cấu hình TEMA tối ưu: * Có sẵn trong các thiết kế TubeSheet cố định (ví dụ: AEL, BEM) để có dấu chân nhỏ gọn và hiệu quả chi phí.
Có sẵn trong các thiết kế Bundle / Floating Head có thể tháo rời (ví dụ: AES, AET) để tạo điều kiện dễ dàng làm sạch và kiểm tra cơ học khi xử lý chất lỏng bẩn.
Các gói ống hiệu suất cao: Được trang bị các ống không may dẫn nhiệt cao.Các đường ống có vây thấp hoặc đường ống lợp có thể được tích hợp để cải thiện đáng kể hệ số chuyển nhiệt phía khí.
Chứng minh khả năng niêm phong và chống ăn mòn đáng tin cậy: Các ống được kết nối với các tấm ống thông qua hàn cường độ cộng với mở rộng,loại bỏ hoàn toàn nguy cơ nhiễm trùng chéo giữa khí và nước làm mát.
Phân tách độ ẩm tích hợp: Là một intercooler,Thùng chứa có các buffer được đặt chiến lược và các cửa thoát ngưng tụ chuyên dụng để thu và loại bỏ độ ẩm bị trầm tích trong quá trình làm mát khí hiệu quả.
4Đảm bảo chất lượng và tài liệu (Sổ dữ liệu)
Sau khi giao hàng, một cuốn sách dữ liệu đảm bảo chất lượng toàn diện sẽ được cung cấp, bao gồm:
Mẫu ASME U-1 (Báo cáo dữ liệu của nhà sản xuất đối với bình áp suất).
Chứng chỉ tuân thủ NR-13 / NBR được ký bởi một chuyên gia được cho là pháp lý đã đăng ký ở Brazil (PH - Profissional Habilitado).
Báo cáo thử nghiệm vật liệu (MTR) cho tất cả các bộ phận giữ áp suất.
Thông số kỹ thuật quy trình hàn (WPS), hồ sơ trình độ (PQR) và trình độ hiệu suất hàn (WPQ).
Báo cáo NDT (Radiography, siêu âm, thuốc nhuộm) và Giấy chứng nhận thử nghiệm thủy tĩnh.
