| Nguồn gốc: | CN |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME Section VIII Division 1 / TEMA Class R / API-660 |
| Số mô hình: | Bộ trao đổi nhiệt dạng vỏ & ống CES |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | 80,000 USD |
| chi tiết đóng gói: | Trò chơi thời tiết bằng ván trượt bằng thép để vận chuyển đại dương |
| Thời gian giao hàng: | 120 ngày |
| Điều khoản thanh toán: | T/T, L/C trả ngay |
| Khả năng cung cấp: | 15 bộ/tháng |
| Mã thiết kế: | ASME Phần VIII Phân khu 1 / TEMA Lớp R / API-660 | Loại thành phần: | Bộ trao đổi nhiệt (Có thể tháo rời, loại đầu nổi) |
|---|---|---|---|
| Đặc điểm kỹ thuật ống: | Ống thép liền mạch SA-179 (Nâng cấp bắt buộc từ ống hàn SA-214) | Vật liệu Tubesheet: | Thép rèn SA-266 Gr. 2 (Nâng cấp tính toàn vẹn cao từ Tấm SA-516 Gr.70) |
| Vách ngăn & Vật liệu hỗ trợ: | ASTM A-36 / A-283 Gr. C/SA-516 Gr. 60 | Tiêu chuẩn tuân thủ: | PETROBRAS N-466, N-1704 |
| Làm nổi bật: | Bộ trao đổi nhiệt TEMA ASME U Stamp,Bộ trao đổi nhiệt cho nhà máy lọc dầu Hydro,Bộ trao đổi nhiệt Intercooler loại R |
||

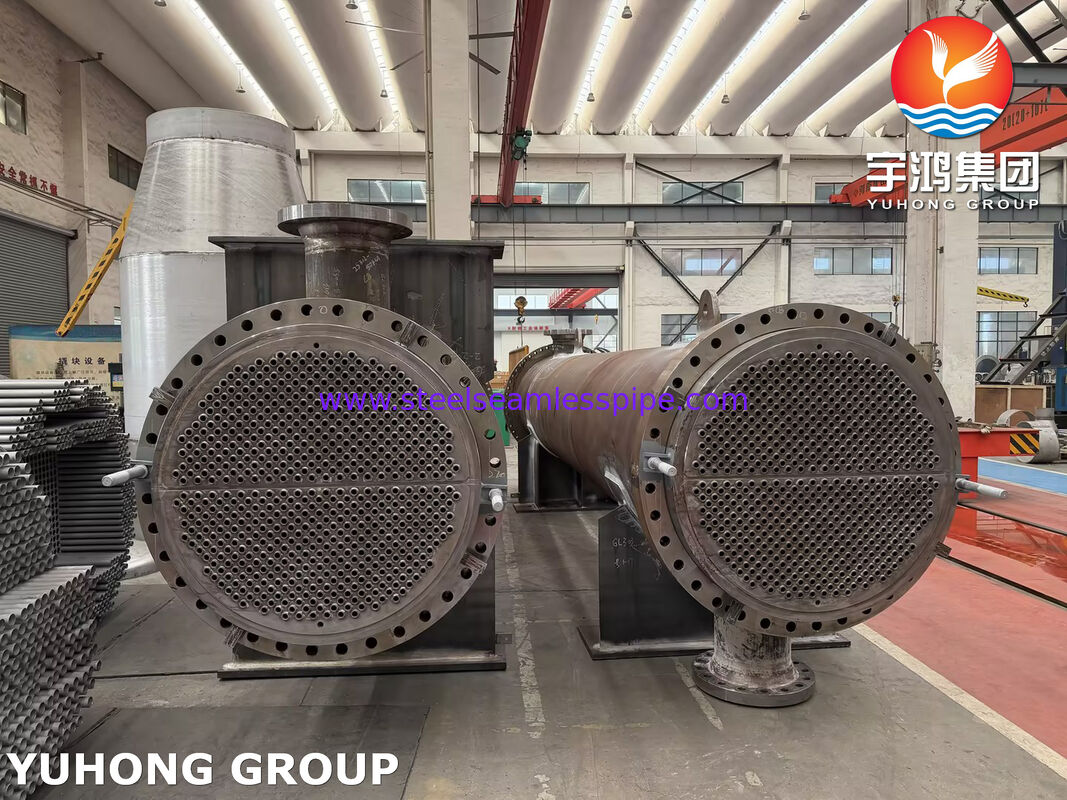

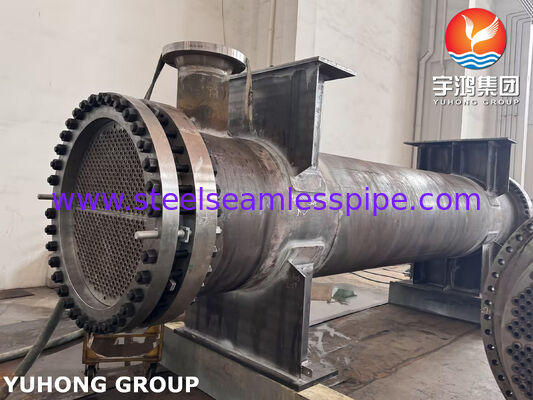

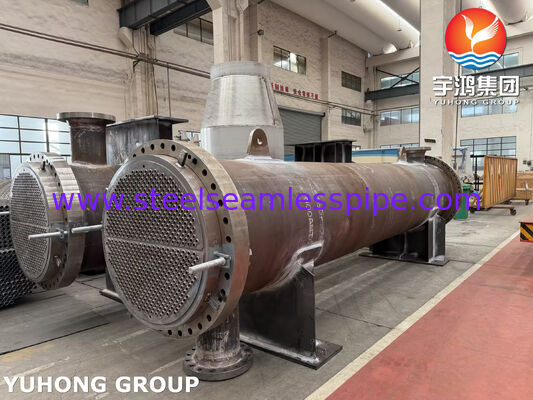

Bộ trao đổi nhiệt ASME TEMA Class R được thiết kế tùy chỉnh của chúng tôi được sản xuất tỉ mỉ như một bộ phận thay thế cao cấp cho các ứng dụng nhà máy lọc dầu hạng nặng, được đánh giá cụ thể theo thông số kỹ thuật nghiêm ngặt của Bộ làm mát khí thải P-428302 Giai đoạn 1. Được thiết kế tuân thủ tuyệt đối với ASME Phần VIII Div.1, TEMA Lớp R và API-660, bộ trao đổi nhiệt loại đầu nổi này được tối ưu hóa về mặt cấu trúc và luyện kim cho Dịch vụ Hydro khắc nghiệt (Dịch vụ H2) ở phía vỏ, hoạt động theo các giao thức môi trường nghiêm ngặt như PETROBRAS N-1704. Nó đóng vai trò là thành phần quan trọng trong các Đơn vị xử lý bằng Hydro Diesel (HDT) và các nhà máy lọc hóa dầu ở hạ lưu.
Để đảm bảo không có nguy cơ giòn do hydro và hư hỏng nghiêm trọng dưới áp lực nhiệt, tất cả các vật liệu đều tuân theo các nâng cấp cấu trúc tiên tiến:
Ống trao đổi nhiệt: 236 miếng ống thép carbon liền mạch SA-179. Cấu hình liền mạch nghiêm ngặt 100% để loại bỏ các mối nguy hiểm của các tùy chọn hàn SA-214 trong môi trường hydro.

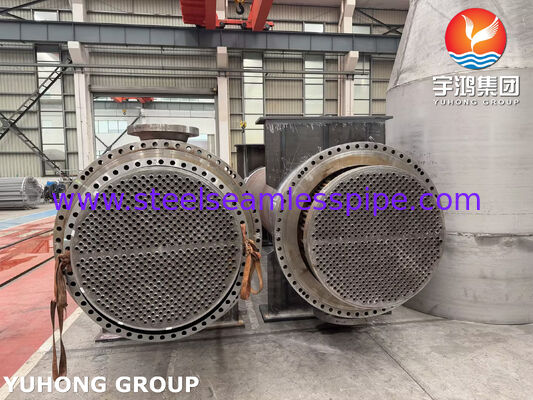

Tấm ống (Cố định & Nổi): Được chế tạo từ Thép rèn cao cấp SA-266 Gr. 2, nâng cấp tính toàn vẹn thô từ SA-516 Gr. 70 tấm để cung cấp mật độ vi cấu trúc vượt trội gần các khớp.
Vách ngăn & Tấm đỡ: Được gia công chính xác theo tiêu chuẩn ASTM A-36 / SA-516 Gr. 60, có dung sai đường kính ngoài chính xác được giảm tỷ lệ nghiêm ngặt theo Bảng TEMA RCB-4.3 để đảm bảo sự căn chỉnh vỏ bên trong hoàn hảo mà không có dòng chảy vòng.
Thanh giằng & miếng đệm: Thép carbon/thép không gỉ có độ bền kéo cao được chế tạo theo tiêu chuẩn căn chỉnh để có độ cứng chắc chắn của bó.
Phụ kiện bảo trì: Các tùy chọn vấu nâng chuyên dụng tích hợp và các lỗ cắm ren bằng thép không gỉ chính xác trên tấm ống để hỗ trợ khai thác tại hiện trường an toàn trong thời gian bảo trì nhà máy lọc dầu.
Hàn dịch vụ hydro đạt tiêu chuẩn ASME: Mọi mối nối duy trì áp suất và kết nối ống với tấm ống đều trải qua quá trình thực hiện hàn ưu tú được quản lý bởi tài liệu WPS/PQR đủ tiêu chuẩn. Các mối nối ống được giãn nở chính xác và được hàn chắc chắn để tạo thành lớp chắn kín khí, chống rò rỉ.
Tuân thủ dung sai nghiêm ngặt của TEMA RCB-4.3: Khoảng cách và đường kính rõ ràng của vách ngăn được kiểm tra chéo thông qua các đồ gá/đồng hồ đo sản xuất tùy chỉnh để đảm bảo sự căn chỉnh tuyệt đối, ngăn chặn hoàn toàn việc bỏ qua phía vỏ và đảm bảo hiệu suất nhiệt thiết kế.
Khả năng PWHT mô phỏng: Vật liệu được xử lý theo các quy trình xử lý nhiệt tiên tiến, bao gồm Xử lý nhiệt sau hàn mô phỏng (PWHT mô phỏng) theo yêu cầu của PETROBRAS N-268/N-1704, đảm bảo giảm ứng suất tối đa trên các vùng bị ảnh hưởng bởi nhiệt.
Tích hợp ray trượt: Các thanh trượt hạng nặng tích hợp (barras de deslizamento) được cấu hình trên khung đỡ để giảm thiểu ma sát, tạo điều kiện thuận lợi cho việc lắp đặt trượt trơn tru và các ngăn kéo kiểm tra trong tương lai.
Kiểm tra không phá hủy 100% (NDT): Theo dõi kiểm tra toàn diện bao gồm Kiểm tra chụp ảnh phóng xạ (RT), Kiểm tra siêu âm (UT), Kiểm tra thâm nhập chất lỏng (PT) và Kiểm tra hạt từ tính (MT) trên tất cả các khu vực rèn và đường hàn có ứng suất cao.
Đảm bảo độ kín của ống với tấm ống: Ghi nhật ký mở rộng ống điện tử tiên tiến kết hợp với kiểm tra độ giãn nở liên tục (được hỗ trợ bằng tài liệu ảnh cho từng lô mẫu) để đảm bảo tính toàn vẹn của mối nối cuối cùng.
Sổ dữ liệu hoàn thiện toàn diện: Việc phân phối bao gồm Sổ dữ liệu kỹ thuật có thể truy nguyên đầy đủ được đóng dấu bởi các thanh tra kỹ thuật có trình độ, Báo cáo kiểm tra vật liệu vỏ (MTR), nhật ký hàn, báo cáo căn chỉnh kích thước và xác minh NDT.
Bảo quản trong kho không che chắn trong 6 tháng: Cụm bó hoàn chỉnh được đóng gói bằng các phương pháp bảo quản vận tải đường biển hạng nặng. Các mặt tấm ống quan trọng và bề mặt bịt kín được bảo vệ bằng lớp phủ chống rỉ chuyên dụng và các miếng đệm che chắn có độ bền cao, được chứng nhận có thể chịu được các điều kiện bảo quản ngoài trời, không có mái che tại địa điểm dự án trong tối thiểu 6 tháng.
Tuân thủ Tài liệu & Hậu cần EPC Toàn cầu: Có đầy đủ kinh nghiệm trong việc xử lý các khuôn khổ xác minh, theo dõi tài liệu và hậu cần quốc tế phức tạp. Chúng tôi cung cấp dịch vụ đóng gói xuất khẩu toàn diện, bố trí xếp hàng trên các phương tiện vận tải và hỗ trợ tuân thủ tài liệu trên khắp các khu vực chính trên toàn cầu, bao gồm các khuôn khổ pháp lý về nhập khẩu cho Nam Mỹ, Trung Đông và Tây Phi (xử lý SONCAP/Mẫu M).
