| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| Số mô hình: | ASME SA516 GR.70 |
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
|---|---|
| Giá bán: | NEGOCIATED |
| chi tiết đóng gói: | KHUNG SẮT + VỎ Plywood HOẶC TÚI DỆT |
| Thời gian giao hàng: | 20-80 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 500 tấn |
| Vật liệu: | Thép cacbon (ASME SA516 Gr.70 hoặc tương đương) | Đường kính ngoài: | ~1939mm |
|---|---|---|---|
| Đường kính trong: | ~1563-1592mm (được gia công) | độ dày: | ~97mm |
| Chiều kính vòng tròn chùm: | 1860mm / 1887,5mm (mẫu kép) | Lỗ bu lông: | 44-3/4"-UNC |
| Làm nổi bật: | Vòng mặt bích bằng thép carbon ASME SA516 Gr.70,mặt bích trao đổi nhiệt lỗ bu lông chính xác,mặt bích vỏ đường kính lớn cho bộ trao đổi nhiệt |
||
Nhóm Yuhong: Các thành phần trao đổi nhiệt hoàn chỉnh từ ống đến sườn
Yuhong Group Co., Ltd. cung cấp các hệ thống nhiệt hoàn chỉnhMáy trao đổi nhiệt vỏ và ống (kế hoạch trao đổi nhiệt TEMA), bình áp suất và máy làm mát không khí- cũng như mọi thành phần nội bộ và bên ngoài quan trọng:Fin ống, ống lò, ống trao đổi nhiệt, ống không thô thép liền mạch, ống hợp kim niken, ống hợp kim đồng, tấm ống trao đổi nhiệt, ống trao đổi nhiệt,và các vòm và vòng có đường kính lớn.

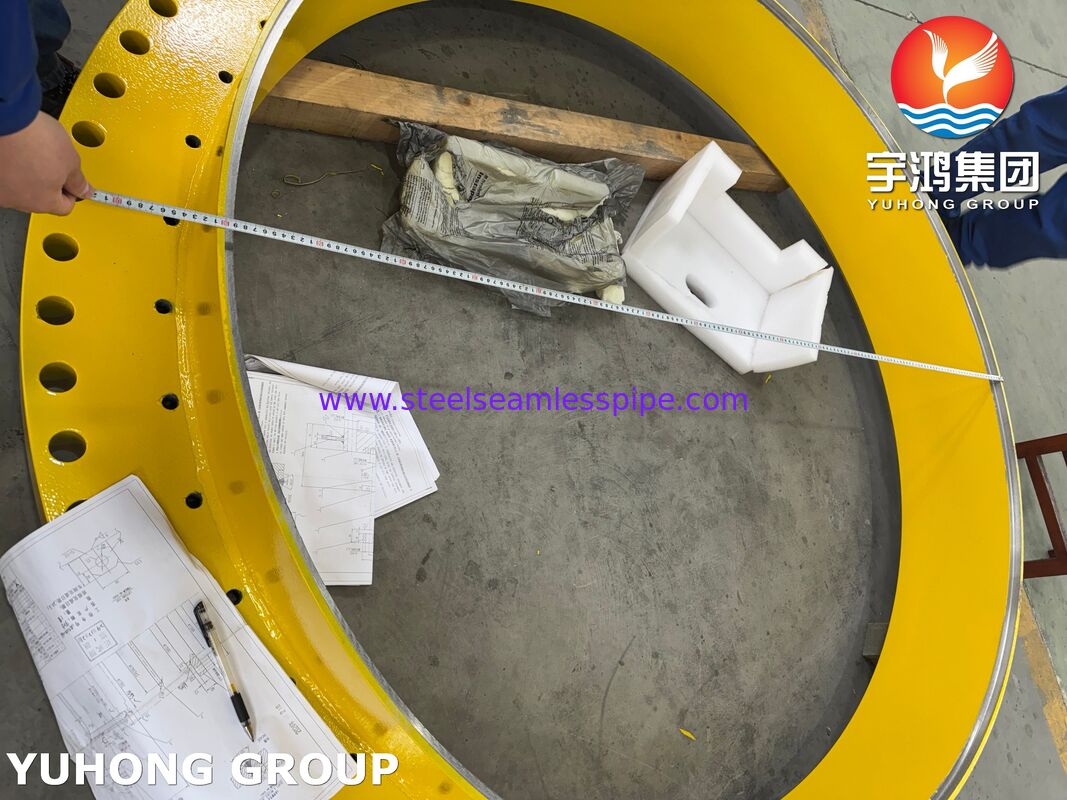

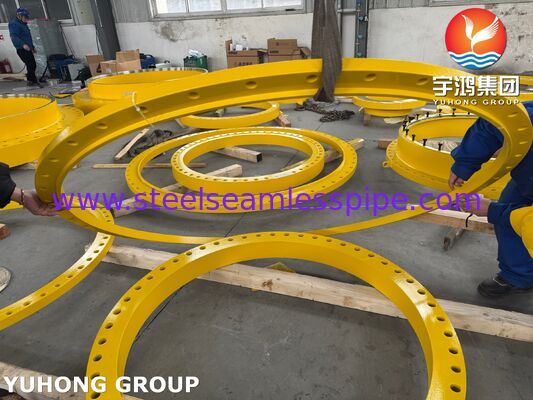

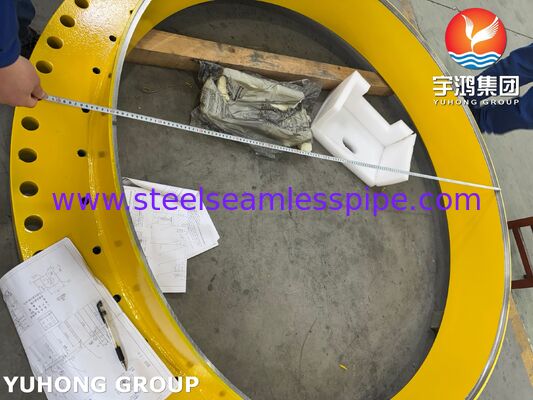

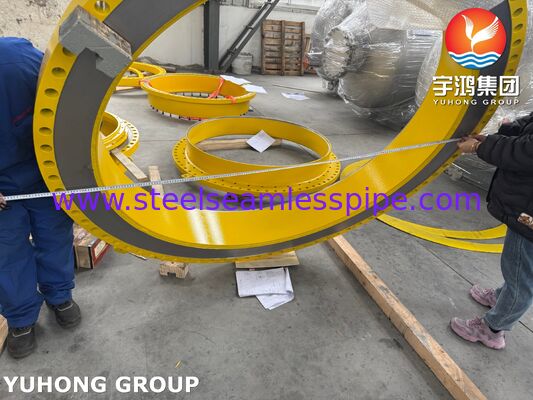

Được hiển thị trong các bức ảnh và bản vẽ đính kèm là một trong nhữngVòng kẹp vỏ thép carbon đường kính lớn- một vòng rèn rèn/đánh lăn được thiết kế để hàn vào vỏ trao đổi nhiệt, cung cấp kết nối đệm cho kênh hoặc nắp.
CácNhẫn vòm vòmlà một thành phần duy trì áp suất được hàn vào đầu vỏ trao đổi nhiệt. Nó cung cấp kết nối vòm cọc được xoắn để cho phép các kênh (cáp) hoặc nắp được gắn, niêm phong,và được loại bỏ để kiểm tra và bảo trì bên ống.
Dựa trên hình ảnh và bản vẽ, chiếc vòng này cho thấy:
Vật liệu:Thép cacbon (ASME SA516 Gr.70 hoặc tương đương)
Loại:Vòng bọc vỏ (?? 体法兰环) ?? hàn vào vỏ
Kích thước (theo bản vẽ):
Đang quá liều:~1939mm
ID:~1563-1592mm (máy)
Độ dày:~97mm
Chiều kính vòng tròn cuộn (B.C.D.):1860mm / 1887.5mm (mô hình kép)
Các lỗ đệm:44-3/4′′-UNC
Phương pháp sản xuất:Nhẫn rèn hoặc cuộn
Máy gia công:Các lỗ đinh khoan chính xác với mặt niêm phong được gia công
Đánh dấu:YUHONG GROUP nhận dạng, số bản vẽ và số dự án
| Thành phần | Vật liệu (Thông thường) | Làm thế nào nó kết nối với vòng vòm |
|---|---|---|
| Vỏ trao đổi nhiệt | Thép carbon (SA516 Gr.70) | Được hàn vào vòng kẹp; vòng trở thành một phần không thể thiếu của vỏ. |
| Kênh / Mái xe | Thép carbon hoặc thép không gỉ | Bốt vào vòng vòm; phân phối chất lỏng bên ống. |
| Ghi đệm | Vòng xoắn ốc, vỏ bằng kim loại, hoặc RTJ | Các niêm phong giữa vòng vòm và nắp kênh. |
| Bốt và hạt | SA193 B7 / SA194 2H | Chuyển qua các lỗ bu lông; kẹp kênh vào vòng kẹp. |
| Bảng ống trao đổi nhiệt | Thép carbon hoặc hợp kim | Nằm bên trong vỏ; vòng kẹp cho phép truy cập vào mặt tấm ống. |
| ống trao đổi nhiệt | Thép carbon, thép không gỉ hoặc hợp kim | Đi qua tấm ống; không được kết nối trực tiếp với vòng kẹp nhưng có thể truy cập qua lỗ. |
Xây dựng rèn/đánh ván:Nhẫn được hình thành từ một tấm rèn hoặc cán trống không có đường hàn trong vòng vòm chính nó, đảm bảo các tính chất cơ học đồng nhất.
Máy gia công chính xác:Mặt niêm phong được gia công đến bề mặt cần thiết để niêm phong gasket (thường là 125-250 RMS cho gasket xoắn ốc).

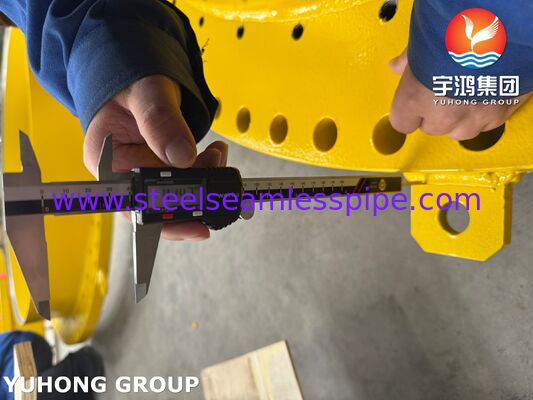

Các lỗ khóa chính xác:Các lỗ cuộn được khoan trên vòng tròn pitch chính xác (B.C.D. 1860/1887.5mm) với đường kính lỗ cuộn thích hợp (44-3/4 "những sợi UNC).
Khả năng theo dõi số lượng nhiệt:Mỗi vòng được đóng dấu với số nhiệt vật liệu và số dự án để có thể truy xuất hoàn toàn.
Khả năng đường kính lớn:Chúng tôi sản xuất các vòng vạch đến 2500mm OD ′′ phù hợp cho các máy trao đổi nhiệt lớn và bình áp suất.
Phù hợp với ASME:Vật liệu đáp ứng các yêu cầu của Phần II của ASME; các bộ trao đổi hoàn chỉnh có thể được đóng dấu U.
| Loại | Xây dựng | Tốt nhất cho | Ưu điểm |
|---|---|---|---|
| Nhẫn vòm vòm(được hiển thị) | Được hàn để vỏ vòng là một mảnh riêng biệt | Chuỗi đường kính lớn hơn, khi rèn một miếng vòm rắn là không thực tế | Tiết kiệm hơn cho kích thước lớn; cho phép vật liệu khác nhau giữa vòng và vỏ |
| Phân lưng rèn toàn bộ | Sơn thạch bằng vỏ | Độ kính nhỏ hơn, áp suất cao, nơi xây dựng liền mạch được ưa thích | Không có may hàn; tính chất vật liệu đồng nhất; tính toàn vẹn cao hơn |
| Vòng sườn sườn | Nhẫn lỏng lẻo trên đầu stub | Ứng dụng áp suất thấp; khi cần tháo rời thường xuyên | Dễ sắp xếp; thay thế mà không cắt vỏ |
Vòng kẹp vỏ được hiển thị là cấu trúc phổ biến nhất cho máy trao đổi nhiệt đường kính lớn (OD > 1000mm), vì nó cân bằng chi phí, tính sẵn có và hiệu suất.
Mặt niêm phong của vòng kẹp là rất quan trọng để hoạt động kín.
| Loại đối diện | Tóm tắt | Loại đệm | Tốt nhất cho |
|---|---|---|---|
| Mặt nâng lên | RF | Vòng xoắn ốc, tấm, hoặc đệm phẳng | Thường gặp nhất ️ dịch vụ chung, áp lực vừa phải |
| Khớp loại nhẫn | RTJ | Vòng kim loại hình tám góc hoặc hình bầu dục | Dịch vụ áp suất cao, nhiệt độ cao |
| Mặt phẳng | FF | Dây đệm tấm mềm | Áp suất thấp, đường kính lớn, khi quay sườn là một mối quan tâm |
| Lưỡi & Groove | T&G | Sợi nén hoặc vỏ kim loại | Các dịch vụ quan trọng đòi hỏi phải giữ lại vòm đệm tích cực |
Vòng kẹp được hiển thị trong bản vẽ của bạn (với một mặt máy và lỗ bu lông) thường là mộtRF (Hãy nâng mặt lên)hoặcFF (Flat Face)Thiết kế các loại phổ biến nhất cho vỏ trao đổi nhiệt lớn.
Đúng như bản vẽ của anh:Chúng tôi chế tạo vòng kẹp theo chỉ định OD, ID, độ dày, mô hình lỗ, và kiểu đối diện.
Chuyển đổi nhanh:Các loại rỗng đúc / cán có sẵn với kích thước thông thường; chế biến thường 2-4 tuần cho đường kính lớn.
Bất kỳ vật liệu nào:Thép carbon (SA516, SA105), crôm-moly (F11, F22, F5), thép không gỉ (F304, F316L), hợp kim niken.
Bộ phận đơn lẻ hoặc bộ sưu tập hoàn chỉnh:Chúng tôi cung cấp chỉ là vòng vòm vòm hoặc bộ lắp ráp vòm hoàn chỉnh hoặc đầy đủGói ống trao đổi nhiệtvới vỏ, kênh, và tất cả nội tạng.
Tài liệu đầy đủ:Chứng chỉ thử nghiệm vật liệu (MTC), báo cáo kích thước, báo cáo thử nghiệm PMI (không cần thiết) và báo cáo NDE.
Nếu bạn chỉ cần các bộ phận (không phải là một bộ trao đổi đầy đủ), chúng tôi cung cấp:
Các ống trao đổi nhiệt- Thép carbon (SA179), thép không gỉ, hợp kim niken, hợp kim đồng
Các ống vây- cho các thiết bị làm mát không khí và các ứng dụng làm mát bằng khí
Bụi không thô, ống hợp kim niken, ống hợp kim đồng️ có sẵn cho các dịch vụ chuyên môn
Bảng ống✅ khoan và rãnh theo mô hình của bạn
Máy phao, thanh trói, ngăn cách√ được chế biến theo kích thước của bạn
Vòng ngã và vòng ngã️ SA105, SA350 LF2, F11, F22, F304, F316L ️ bất kỳ loại mặt nào, tối đa 2500mm OD
Để tránh sự không phù hợp, chúng tôi cần thông tin sau đây (gửi bất kỳ thông tin nào):
Sơ vẽ vòng vít nguyên bảnChúng tôi sao chép OD, ID, độ dày, vòng tròn và hướng chính xác.
OD vỏ và độ dày tường- để đảm bảo trang bị đúng.
Loại đệmĐể chế biến đúng lớp phủ.
Điều kiện dịch vụ- nhiệt độ và áp suất - để xác nhận lựa chọn vật liệu.
OD / ID không đúng️ phải phù hợp với kích thước vỏ và kênh.
Chuẩn bị sai đường kính vòng tròn
Kích thước lỗ bu lông không chính xác- quá nhỏ và bu lông sẽ không phù hợp; quá lớn và chỗ ngồi hạt bị tổn hại.
Loại đối diện saiRF vs RTJ vs FF phải phù hợp với miếng đệm.
Thiếu đánh dấu số nhiệt️ cần thiết cho khả năng truy xuất dấu vết của ASME.
| Ngành công nghiệp | Ứng dụng | Tại sao thép carbon |
|---|---|---|
| Nhà máy lọc dầu hóa học | Máy làm nóng trước, máy làm mát khí, máy ngưng tụ trên cao | Các hydrocarbon không ăn mòn; lựa chọn kinh tế |
| Nhà máy điện | Các vỏ máy ngưng tụ lớn, máy sưởi nước | Nhiệt độ vừa phải; dịch vụ nước và hơi nước được xử lý |
| Dầu & khí | Thùng xử lý khí, bộ tách | Chuỗi đường kính lớn đòi hỏi các kết nối vòm chắc chắn |
| Xử lý hóa học | Máy nén lò phản ứng, máy nén lại cột | Thép carbon với mức độ ăn mòn thích hợp |
Mỗi vòng tròn kính lớn mà chúng tôi vận chuyển bao gồm:
Giấy chứng nhận thử nghiệm máy xay (MTC)theo tiêu chuẩn EN 10204 3.1 ¢ phân tích hóa học và tính chất cơ học
Báo cáo kiểm tra kích thướcOD, ID, độ dày, vòng tròn cuộn, lỗ cuộn, kích thước đối diện
Nhãn hiệu nhiệt- Để có thể truy xuất hoàn toàn các vật liệu
PMI (định dạng vật liệu tích cực)Có sẵn theo yêu cầu
NDE️ UT, MT hoặc PT theo yêu cầu
Kiểm tra của bên thứ ba(SGS, BV, TÜV) theo yêu cầu của người mua
Để trích dẫn một vòng tròn kính lớn như trong hình ảnh của bạn, gửi những điều sau đây đếnJimmy@steelseamlesspipe.com:
Hình vẽ (PDF, quét hoặc phác thảo bằng tay với các kích thước chính: OD, ID, độ dày, đường kính vòng tròn cuộn, kích thước và số lượng lỗ cuộn, loại đối diện)
Hoặc: chúng tôi có thể làm việc từ dữ liệu thiết bị hiện có của bạn
Chất liệu: Thép carbon (SA516 Gr.70 / SA105) hoặc khác (F11, F22, không gỉ, vv)
Loại đối diện: RF, RTJ, FF hoặc T&G
Số lượng cần thiết (một miếng hoặc sản xuất chạy)
Chúng tôi sẽ trả lời với một bản vẽ kích thước để chấp thuận, giá cả và lịch trình giao hàng - thường trong vòng 48 giờ.
