| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống đôi loại H | Vật liệu: | ASTM A179 |
|---|---|---|---|
| Ứng dụng: | Nồi hơi thu hồi nhiệt thải | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | Ống đôi loại H,Ống vây thép cacbon ASTM A179,Ống nồi hơi thu hồi nhiệt thải |
||

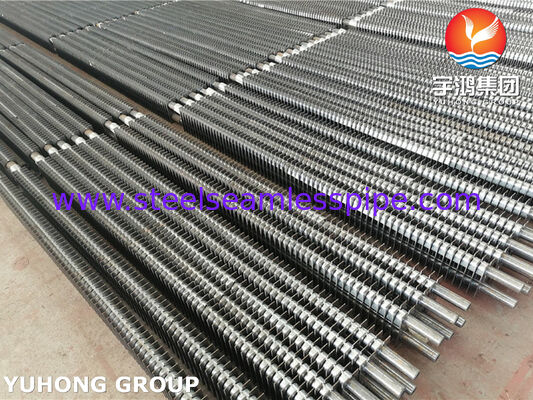

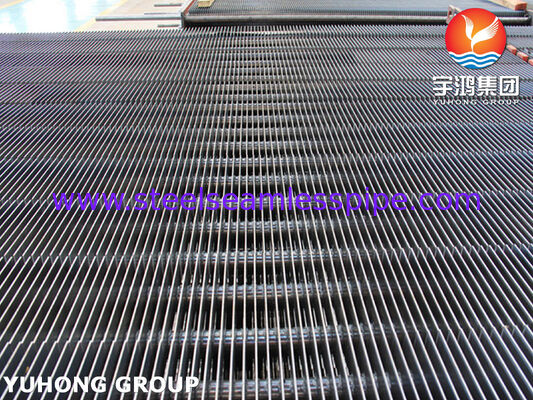

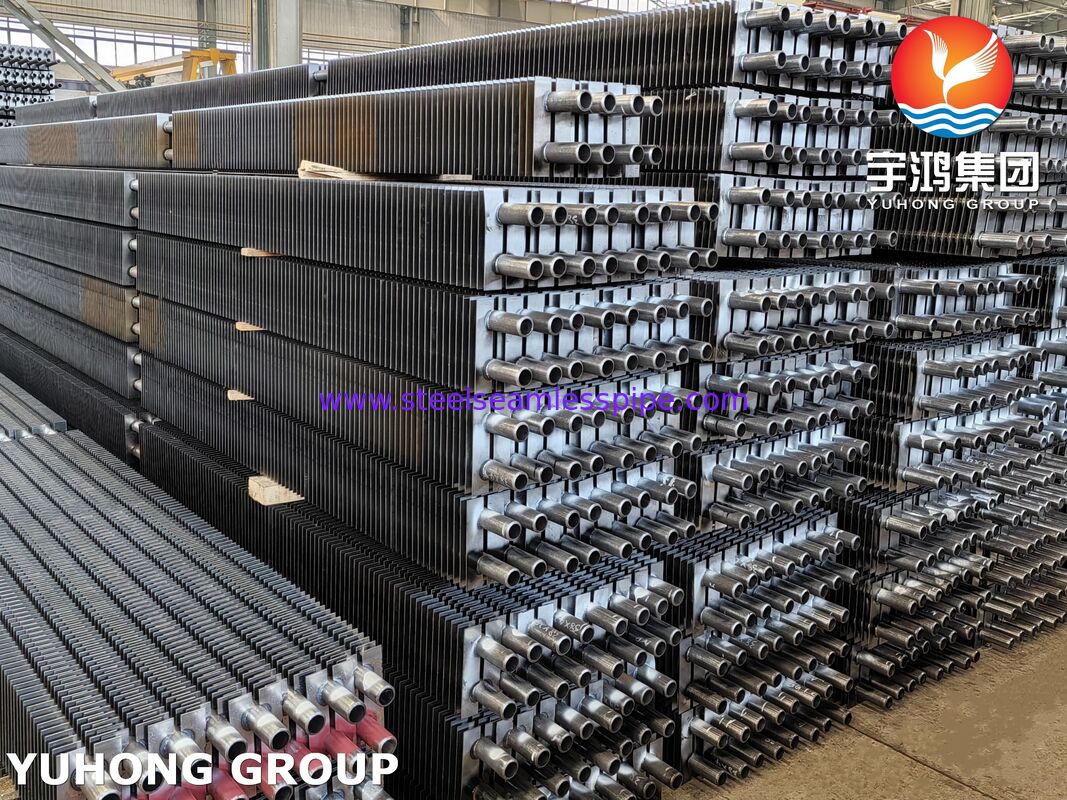

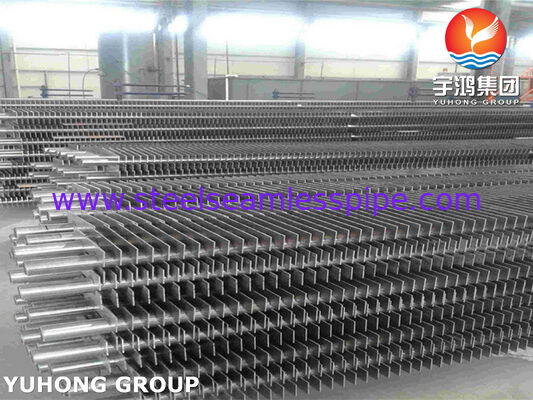

Ống cánh đôi chữ H là các bộ phận truyền nhiệt hiệu suất cao được thiết kế đặc biệt cho lò hơi thu hồi nhiệt thải, bộ hâm nước công nghiệp và hệ thống trao đổi nhiệt tiết kiệm năng lượng. Được sản xuất từ ống thép carbon liền mạch ASTM A179, các ống cánh này mang lại hiệu suất nhiệt tuyệt vời, độ tin cậy cơ học và tuổi thọ cao trong các ứng dụng mà việc thu hồi nhiệt từ khí thải là rất quan trọng.
Cấu trúc cánh đôi chữ H độc đáo bao gồm hai cánh chữ nhật đối xứng được hàn vào hai mặt đối diện của ống cơ sở, tạo thành một kênh lưu thông khí được tối ưu hóa. So với các ống trơn thông thường hoặc ống cánh xoắn tiêu chuẩn, ống cánh đôi chữ H giúp tăng đáng kể diện tích truyền nhiệt bên ngoài đồng thời giảm tích tụ tro và cải thiện khả năng chống bám bẩn từ phía khí.
Vật liệu ASTM A179 cung cấp khả năng dẫn nhiệt tuyệt vời, khả năng hàn tốt và hiệu suất cơ học ổn định, làm cho các ống này được sử dụng rộng rãi trong lò hơi đốt than, lò hơi đốt gas, lò hơi đốt sinh khối, nhà máy đốt rác, hệ thống phát điện và các đơn vị thu hồi nhiệt thải công nghiệp.
Thiết kế cánh đôi chữ H mở rộng diện tích trao đổi nhiệt và tăng cường sự xáo trộn trong dòng khí thải, cải thiện hiệu suất tổng thể của lò hơi và giảm tiêu thụ nhiên liệu.
Lỗ thông khí mở giữa các cánh hình chữ H giảm thiểu sự tích tụ bụi và cho phép làm sạch dễ dàng hơn so với các cấu trúc cánh xếp chặt, làm cho chúng phù hợp với môi trường khí thải bẩn.
Các cánh được hàn chắc chắn vào bề mặt ống ASTM A179, mang lại sự ổn định cấu trúc cao dưới chu kỳ nhiệt, rung động và hoạt động lâu dài.
Ống cánh đôi chữ H thường được lắp đặt trong:
ASTM A179 / ASME SA179
Ống thép liền mạch carbon thấp được thiết kế cho các ứng dụng bộ trao đổi nhiệt và bộ ngưng tụ.
Kích thước của ống cánh đôi chữ H có thể được tùy chỉnh theo yêu cầu thiết kế của lò hơi.
| Thông số | Phạm vi tiêu chuẩn |
|---|---|
| Đường kính ngoài (OD) | 25.4 mm – 63.5 mm |
| Độ dày thành ống | 2.0 mm – 6.0 mm |
| Chiều dài ống | 3000 mm – 12000 mm |
| Chiều cao cánh | 10 mm – 30 mm |
| Độ dày cánh | 1.0 mm – 2.5 mm |
| Bước cánh | 8 mm – 20 mm |
| Chiều rộng cánh | 20 mm – 50 mm |
(Kích thước tùy chỉnh có sẵn theo bản vẽ của khách hàng và yêu cầu truyền nhiệt.)
Quy trình sản xuất ống cánh đôi chữ H bao gồm:
Quy trình hàn đảm bảo mối liên kết chắc chắn giữa cánh và ống đồng thời duy trì khả năng dẫn nhiệt tuyệt vời.
| Nguyên tố | Hàm lượng tối đa (%) |
|---|---|
| Carbon (C) | 0.06 – 0.18 |
| Mangan (Mn) | 0.27 – 0.63 |
| Phốt pho (P) | ≤ 0.035 |
| Lưu huỳnh (S) | ≤ 0.035 |
ASTM A179 là loại thép carbon thấp được tối ưu hóa cho các ứng dụng bộ trao đổi nhiệt, cung cấp khả năng tạo hình tốt và chống ăn mòn trong điều kiện vận hành lò hơi thông thường.
| Đặc tính | Yêu cầu |
|---|---|
| Độ bền kéo | ≥ 325 MPa |
| Giới hạn chảy | ≥ 180 MPa |
| Độ giãn dài | ≥ 35% |
| Độ cứng | Tối đa 72 HRB |
Các đặc tính cơ học này cung cấp đủ độ bền cho hoạt động liên tục dưới sự giãn nở nhiệt, biến động áp suất và các chu kỳ gia nhiệt lặp đi lặp lại.
Để đảm bảo độ tin cậy và tuân thủ các tiêu chuẩn bộ trao đổi nhiệt quốc tế, ống cánh đôi chữ H trải qua các kiểm tra chất lượng toàn diện.
Các phương pháp thử nghiệm có sẵn bao gồm:
Ống ASTM A179 được thử nghiệm thủy lực để xác minh khả năng chịu áp lực và độ kín.
Kiểm tra cuối cùng bao gồm:
Tài liệu kiểm tra có thể được cung cấp theo yêu cầu của khách hàng, bao gồm:
| Tính năng | Ống cánh đôi chữ H | Ống cánh xoắn thông thường |
|---|---|---|
| Diện tích truyền nhiệt | Cao | Trung bình |
| Khả năng chống bụi | Tuyệt vời | Trung bình |
| Khả năng cản trở dòng khí | Thấp hơn | Cao hơn |
| Hiệu suất làm sạch | Dễ dàng | Khó hơn |
| Phù hợp với khí thải | Tuyệt vời | Hạn chế |
Ống cánh đôi chữ H được sản xuất từ ASTM A179 được sử dụng rộng rãi trong:
Thu hồi năng lượng từ khí thải nhiệt độ cao để sản xuất hơi nước hoặc nước nóng cho quy trình.
Cải thiện hiệu suất lò hơi bằng cách làm nóng trước nước cấp trước khi vào lò hơi.
Tăng hiệu quả thu hồi năng lượng trong các nhà máy nhiệt điện.
Áp dụng trong:
Ống cánh đôi chữ H của chúng tôi cung cấp một giải pháp đáng tin cậy để cải thiện hiệu suất lò hơi và tối đa hóa việc thu hồi năng lượng từ các nguồn nhiệt thải công nghiệp.
