| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây đôi H | Vật liệu: | ASTM A213 Gr.1 |
|---|---|---|---|
| Ứng dụng: | Nhà máy điện | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | ống cánh ASTM A210 Gr.1,ống cánh chữ H đôi cho nhà máy điện,ống cánh nhà máy điện có bảo hành |
||

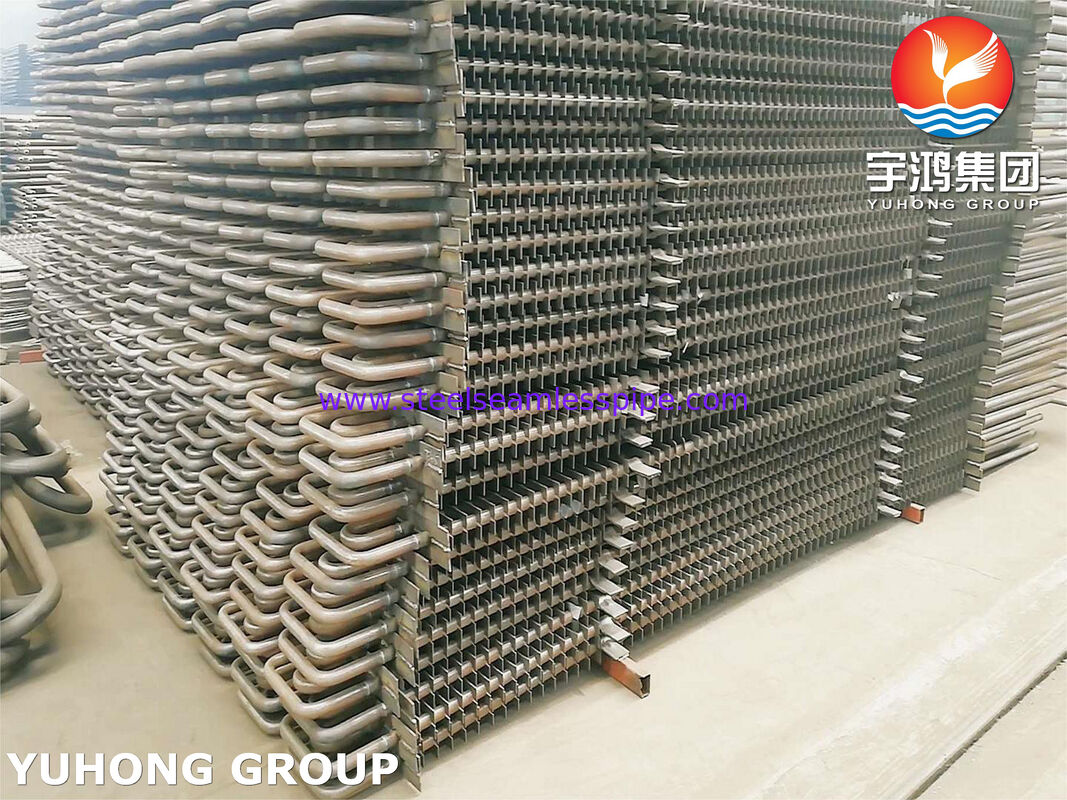

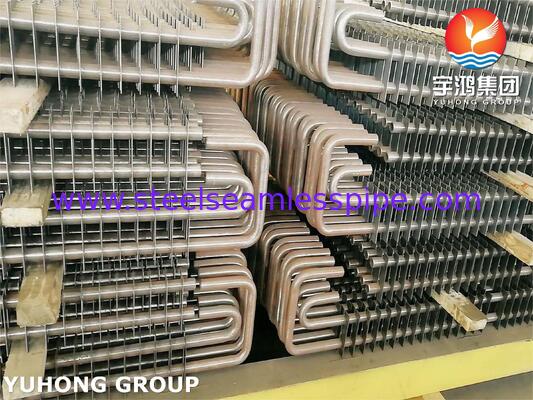

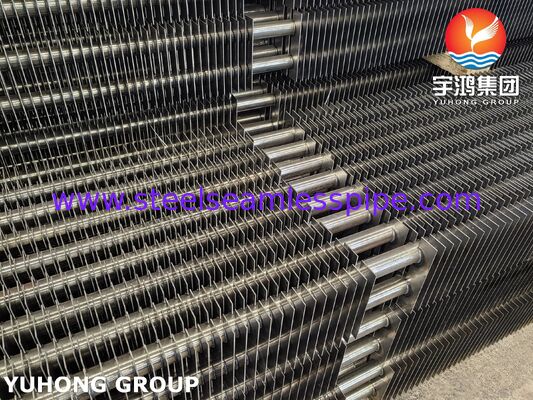

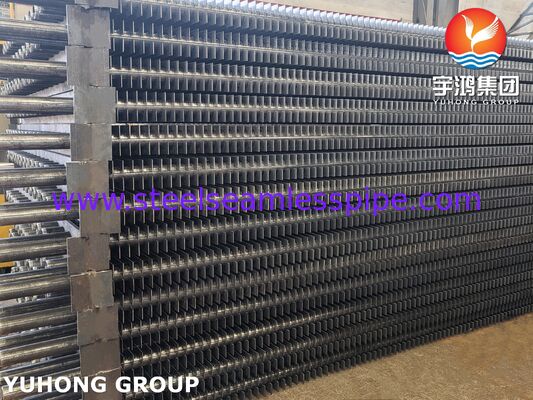

Của chúng tôiỐng cánh đôi H ASTM A210 Grade 1 là các giải pháp hiệu suất nhiệt được thiết kế tùy chỉnh, dành riêng cho môi trường lò hơi áp lực cao, hệ thống thu hồi nhiệt thải và bộ hâm nhiệt nhà máy điện. Với cấu trúc cánh hình chữ H kép được hàn kháng trở vào ống nền thép cacbon trung bình liền mạch, thiết kế này tối đa hóa diện tích trao đổi nhiệt bề mặt đồng thời giảm đáng kể sức cản khí thải và sự tích tụ tro bụi.
Hiệu suất nhiệt cao: Cấu hình cánh đôi H cung cấp diện tích bề mặt gấp đôi ống cánh dọc hoặc cánh xoắn tiêu chuẩn, tạo điều kiện cho dẫn nhiệt nhanh chóng.
Thiết kế chống bám bẩn & tự làm sạch: Các kênh khí thải thẳng được tạo ra bởi cấu hình cánh vuông kép giúp giảm thiểu sự tích tụ bụi và giảm hao mòn bộ thổi tro.
Hàn kháng trở chắc chắn: Hàn kháng trở chính xác đảm bảo tính toàn vẹn tiếp xúc cao, loại bỏ điện trở nhiệt tại giao diện cánh-ống.
Giảm sụt áp: Bố cục cánh kênh mở làm giảm tổn thất lực hút trên cụm ống, tiết kiệm năng lượng tiêu thụ cho quạt hút cưỡng bức (ID).
Chúng tôi sản xuất ống cánh đôi H theo bản vẽ kỹ thuật tùy chỉnh và tiêu chuẩn lò hơi quốc tế.
| Thành phần / Thông số | Phạm vi tiêu chuẩn (Hệ mét) | Phạm vi tiêu chuẩn (Hệ inch) |
|---|---|---|
| Thông số kỹ thuật ống nền | ASTM A210 Grade A-1 / Gr.1 | ASTM A210 Grade A-1 / Gr.1 |
| Đường kính ngoài ống nền (OD) | 25,4 mm – 60,3 mm | 1,0 inch – 2,375 inch |
| Độ dày thành ống nền | 2,77 mm – 6,5 mm | 0,109 inch – 0,256 inch |
| Độ dày cánh | 1,5 mm – 4,0 mm | 0,059 inch – 0,157 inch |
| Bước cánh | 10 mm – 35 mm | 0,39 inch – 1,38 inch |
| Chiều cao / Chiều rộng cánh | 30 mm – 65 mm | 1,18 inch – 2,56 inch |
| Chiều dài ống | Lên đến 15.000 mm | Lên đến 49,2 ft |
ASTM A210 Grade 1 là đặc điểm kỹ thuật thép cacbon trung bình liền mạch được tối ưu hóa cho ống lò hơi và bộ quá nhiệt áp suất cao.
| Cacbon (C) | Mangan (Mn) | Phốt pho (P) | Lưu huỳnh (S) | Silic (Si) |
|---|---|---|---|---|
| ≤0,27 | ≤0,93 | ≤0,035 | ≤0,035 | ≤0,1 |
Độ bền kéo: ≥415MPa
Giới hạn chảy: ≥255MPa
Độ giãn dài (trong 2 inch / 50 mm): ≥30%
Độ cứng: ≤143HBW
Để đảm bảo lắp đặt không có lỗi trong cơ sở hạ tầng nhà máy điện quan trọng, mỗi lô sản xuất đều trải qua kiểm tra chất lượng toàn quy trình:
Kiểm tra áp suất thủy tĩnh: Xác nhận xếp hạng áp suất của ống dưới các điều kiện vận hành mô phỏng của nhà máy điện.
Kiểm tra dòng điện xoáy (ECT): Phát hiện các khuyết tật bề mặt và dưới bề mặt dọc theo toàn bộ chiều dài của ống nền.
Kiểm tra phát hiện khuyết tật bằng siêu âm (UT): Xác minh tính đồng nhất của độ dày thành và tính toàn vẹn của kim loại bên trong.
Kiểm tra tính toàn vẹn mối hàn cánh: Các bài kiểm tra kéo cơ học và kiểm tra kim tương cắt ngang để xác minh tỷ lệ phần trăm hợp nhất mối hàn (≥95%).
Kiểm tra kích thước & trực quan: Xác minh chính xác bước cánh, độ thẳng hàng, độ thẳng của ống và độ hoàn thiện bề mặt.
Bộ hâm nhiệt nhà máy điện than và sinh khối
Lò hơi thu hồi nhiệt thải (WHRB)
Lò sinh hơi thu hồi nhiệt tuabin khí (HRSG)
Lò hơi & bộ gia nhiệt sơ bộ hóa dầu công nghiệp
