| Nguồn gốc: | Trung Quốc, Hàn Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | TEMA Class R / ASME Section VIII Division 1 |
| Số mô hình: | Bộ trao đổi nhiệt dạng ống và vỏ đứng loại BEM của TEMA |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 50,000 - USD 1,000,000 PER SET |
| chi tiết đóng gói: | Thùng gỗ tiêu chuẩn hoặc bao bì tùy chỉnh dựa trên các yêu cầu của khách hàng. |
| Thời gian giao hàng: | 60-90 ngày |
| Điều khoản thanh toán: | T/T,D/P,D/A,L/C,Western Union |
| Khả năng cung cấp: | 500 bộ/tháng |
| Ống trao đổi nhiệt: | Thép không gỉ ASME SA213 / SA249 TP316 (17 Cr, 12 Ni) | thùng vỏ: | ASME SA516 Gr 70 / Thép cacbon |
|---|---|---|---|
| Kích thước vỏ: | ID: 550,00 mm | Đường kính ngoài: 570,00 mm | Độ dày: 10mm | Đặc điểm kỹ thuật ống: | 368 Đếm | Đường kính ngoài: 19.000 mm | Độ dày: 2.000 mm | Chiều dài: 3.000 m | Bố cục hình tam giác |
| Đường ống / Cắt vách ngăn: | 4 đường ống | Vách ngăn một đoạn với mức cắt 30% (khoảng cách 350,00 mm) | Thiết bị ứng dụng: | Làm sạch nước và dầu làm mát |

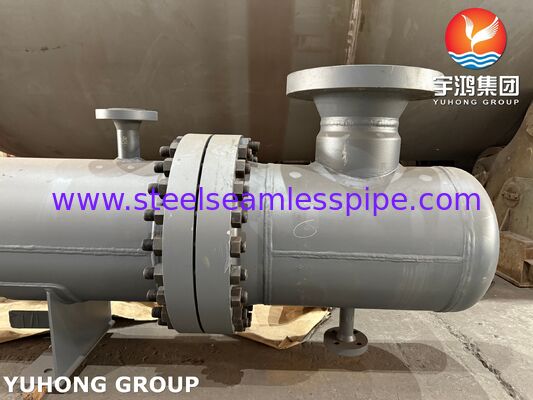

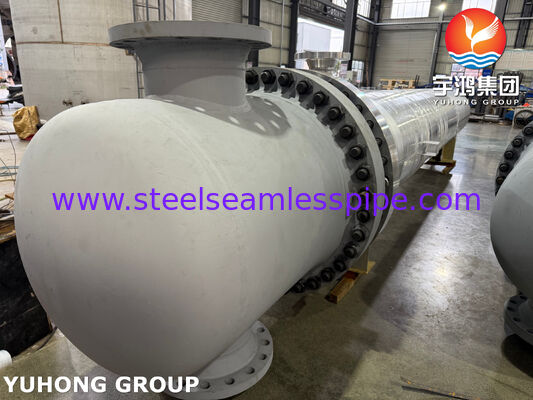

| Làm nổi bật: | Bộ trao đổi nhiệt bằng thép không gỉ ASME SA240 316,vỏ và ống trao đổi nhiệt ống liên kết,Bộ trao đổi nhiệt bằng thép không gỉ TEMA BEM |
||
| Thành phần | Thông số kỹ thuật vật liệu / Tiêu chuẩn sản xuất | Các thông số chính |
|---|---|---|
| Ống trao đổi nhiệt | Thép không gỉ ASME SA213 / SA249 TP316 (17 Cr, 12 Ni) | 368 chiếc, đường kính ngoài 19,000 mm, độ dày 2,000 mm, chiều dài 3,000 m |
| Thân vỏ | Thép cacbon ASME SA516 Gr 70 | Đường kính trong 550,00 mm, đường kính ngoài 570,00 mm, độ dày 10 mm, dung sai ăn mòn 1,000 mm |
| Tấm ống | Thép cacbon ASME SA516 Gr 70 / Mặt bích thép không gỉ SA240 316 | Tấm ống cố định, mối nối ống-tấm ống không rãnh, được ép chặt |
| Khớp nối giãn nở / Thiết bị dòng chảy | Khớp nối giãn nở đầu vào loại Rho-V2 | Giá trị đầu vào Rho-V2 tính toán: 775,41 m² |
| Vách ngăn & Thanh giằng | Vách ngăn thép cacbon với thanh giằng thép không gỉ | Vách ngăn một phần, cắt đường kính 30%, khoảng cách bước 350,00 mm, 6 thanh giằng, 3 thanh bịt kín đường dẫn |
| Gioăng | Gioăng kim loại xoắn ốc (SS316 với lõi than chì/PTFE) | Áp dụng trên các bề mặt làm kín phía vỏ và phía ống theo yêu cầu TEMA Lớp R |
| Đầu nối | Thép cacbon / Mặt bích ASME B16.5 | Đầu vào/ra vỏ: đường kính ngoài 86,35 mm (đường kính trong danh nghĩa 80,00 mm); Đầu vào/ra ống: đường kính ngoài 104,76 mm (đường kính trong danh nghĩa 100,00 mm) |
