Mặt bích cổ hàn RF ASTM A182 F51 được sản xuất từ vật liệu rèn thép không gỉ duplex và được thiết kế cho các hệ thống đường ống áp lực, thiết bị xử lý hóa chất, cơ sở dầu khí và các ứng dụng công nghiệp.

Mặt bích cổ hàn mặt nổi được kết nối với đường ống thông qua hàn đối đầu, tạo ra sự chuyển tiếp mượt mà giữa mặt bích và hệ thống đường ống. Thiết kế mặt bích này thường được lựa chọn cho các ứng dụng đường ống áp lực cao và nhiệt độ cao, nơi yêu cầu độ chính xác về kích thước và độ bền cơ học.

Được sản xuất theo yêu cầu ASTM A182 / ASME SA182, mặt bích F51 được sản xuất thông qua quy trình rèn với thành phần vật liệu, tính chất cơ học, kích thước và quy trình kiểm tra được kiểm soát.

Vật liệu và Tiêu chuẩn

Mặt bích rèn thép không gỉ Duplex F51

Tiêu chuẩn: ASTM A182 / ASME SA182
Loại vật liệu: F51
Số UNS: S31803
Loại vật liệu: Thép không gỉ Duplex
Loại mặt bích: Cổ hàn Mặt nổi (WN RF)

ASTM A182 quy định các bộ phận đường ống hợp kim rèn và thép không gỉ cho hệ thống áp lực, bao gồm mặt bích, phụ kiện, van và các bộ phận liên quan.

Đặc tính vật liệu

Thép không gỉ Duplex F51

F51 là loại thép không gỉ duplex chứa các nguyên tố hợp kim crom, niken, molypden và nitơ.

Đặc điểm điển hình:

• Cấu trúc ferritic-austenitic duplex
• Thích hợp cho các ứng dụng đường ống áp lực
• Thường được sử dụng trong môi trường công nghiệp liên quan đến ăn mòn

Đặc điểm thiết kế mặt bích

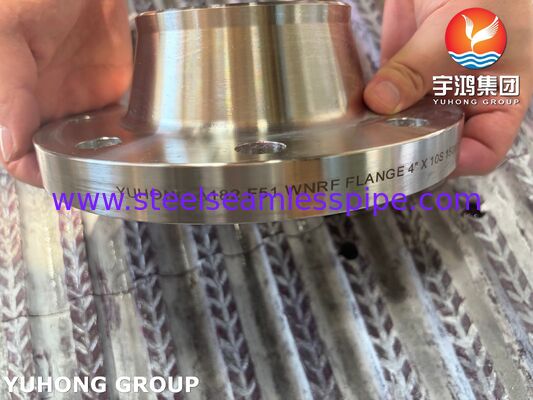

Thiết kế cổ hàn

Mặt bích cổ hàn bao gồm một trục côn tạo ra kết nối dần dần giữa mặt bích và đường ống.

Ưu điểm phổ biến:

• Thích hợp cho kết nối hàn đối đầu
• Giảm tập trung ứng suất tại mối nối mặt bích
• Sử dụng trong hệ thống đường ống áp lực cao

Mặt nổi (RF)

Thiết kế mặt nổi tạo ra bề mặt làm kín xác định để lắp đặt gioăng.

Các loại gioăng phổ biến bao gồm:

• Gioăng xoắn
• Gioăng kim loại
• Gioăng phi kim loại

Quy trình sản xuất

Rèn

Các phôi thép không gỉ F51 được rèn để tạo ra các phôi mặt bích có tính chất cơ học cần thiết.

Xử lý nhiệt

Xử lý nhiệt được thực hiện theo yêu cầu ASTM A182.

Các quy trình điển hình bao gồm:

• Xử lý dung dịch
• Kiểm soát quy trình làm nguội

Gia công cơ khí

Gia công cơ khí chính xác bao gồm:

• Khoan lỗ bu lông
• Gia công mặt nổi
• Gia công cổ hàn
• Hoàn thiện bề mặt

Kiểm tra

Kiểm tra cuối cùng bao gồm:

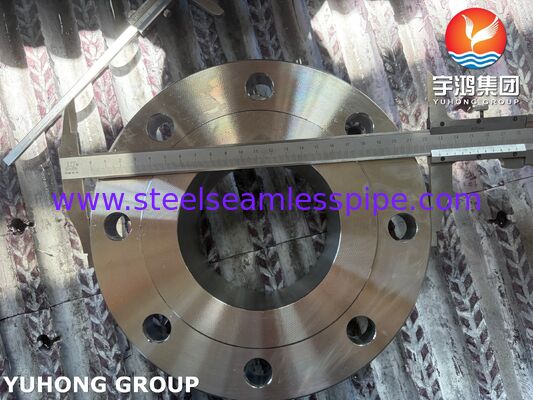

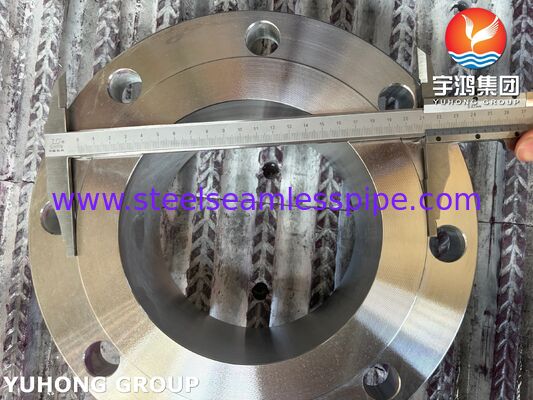

• Kiểm tra kích thước
• Xác minh vật liệu
• Kiểm tra không phá hủy khi được chỉ định

Thông số kỹ thuật sản phẩm

Thông số kỹ thuật có sẵn

Ứng dụng

Ngành Dầu khí

Mặt bích cổ hàn ASTM A182 F51 thường được sử dụng trong:

• Hệ thống đường ống
• Thiết bị ngoài khơi
• Đường ống xử lý

Xử lý hóa chất

Ứng dụng bao gồm:

• Nhà máy hóa chất
• Hệ thống đường ống phương tiện ăn mòn
• Thiết bị xử lý

Thiết bị áp lực

Sử dụng cho:

• Bình áp lực
• Kết nối đường ống bộ trao đổi nhiệt
• Hệ thống đường ống công nghiệp

Thiết bị hàng hải và ngoài khơi

Thích hợp cho:

• Nền tảng ngoài khơi
• Hệ thống liên quan đến nước biển
