| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | Tấm ống ASME SA240 SS304 |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ / Vỏ lron / Túi dệt |
| Thời gian giao hàng: | Phụ thuộc vào số lượng |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 800 tấn / tháng |
| Làm nổi bật: | Tấm ống trao đổi nhiệt ASME SA240,Tấm ống khoan CNC chính xác,Tấm ống SS304 chống ăn mòn |
||
|---|---|---|---|

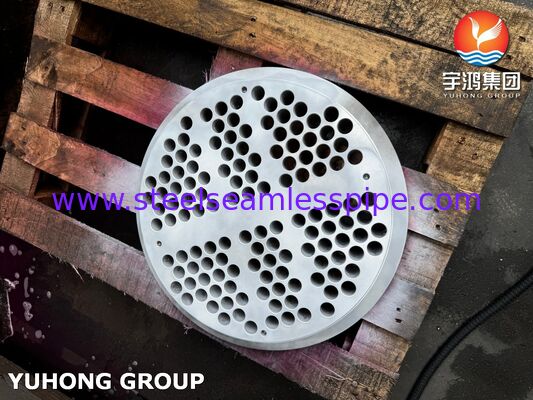

Bảng ống là một tấm tròn đục lỗ bảo vệ và sắp xếp khối ống trong khi duy trì một hàng rào kín áp lực giữa các chất lỏng bên vỏ và bên ống.Nó là thành phần chứa áp suất chính của một bộ trao đổi nhiệt vỏ và ống.
Bảng ống này được sản xuất từ thép không gỉ ASME SA240 loại 304 (UNS S30400) - loại austenit tiêu chuẩn công nghiệp cung cấp sự cân bằng về khả năng chống ăn mòn, có thể hình thành và hàn.Vật liệu cung cấp hiệu suất đáng tin cậy ở nhiệt độ hoạt động lên đến 465 ° C (870 ° F) trong môi trường oxy hóa.

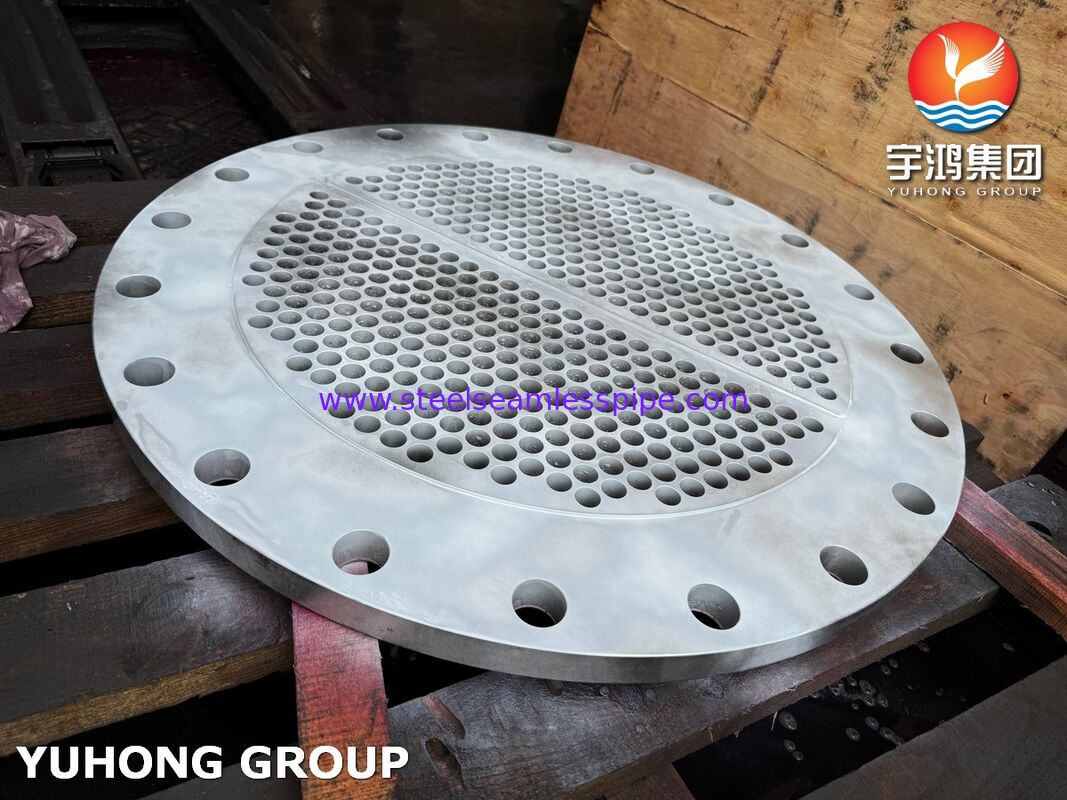

Sản xuất:Đào CNC chính xác và gia công theo bản vẽ bố trí TEMA do khách hàng cung cấp (thứ giác hoặc vuông vuông), với các rãnh phân vùng vượt và mặt niêm phong được gia công theo thông số kỹ thuật.
Tất cả các tấm ống được sản xuất theo đúng quy định củaASME SA240 / ASTM A240- không áp dụng các tiêu chuẩn thay thế.
| Nguyên tố | Thành phần (%) |
|---|---|
| Carbon (C) | ≤ 0.07 |
| Mangan (Mn) | ≤ 200 |
| Phốt pho (P) | ≤ 0.045 |
| Lượng lưu huỳnh | ≤ 0.030 |
| Silicon (Si) | ≤ 0.75 |
| Chrom (Cr) | 18.0 - 20.0 |
| Nickel (Ni) | 8.0 - 10.5 |
| Nitơ (N) | ≤ 0.10 |
| Tài sản | Giá trị |
|---|---|
| Độ bền kéo | ≥ 515 MPa (75.000 psi) |
| Sức mạnh năng suất (0,2% offset) | ≥ 205 MPa (30.000 psi) |
| Chiều dài | ≥ 40% |
| Độ cứng | ≤ 92 HRB (≤ 201 HBW) |
| Parameter | Phạm vi / Độ dung nạp |
|---|---|
| Chiều kính bên ngoài | Theo yêu cầu, tối đa 3000 mm+ |
| Độ dày | 25 mm đến 150 mm + (có sẵn tùy chỉnh) |
| Độ dung nạp đường kính lỗ ống | +0,05 / -0,00 mm (chính xác CNC) |
| Đá lỗ | Theo bố cục TEMA (thường là 25,4 mm đến 31,75 mm) |
| Các rãnh trên mỗi lỗ | 2 hoặc 3 rãnh vòng chính xác |
Tất cả các tấm ống đều được kiểm tra không phá hủy toàn diện (NDE) với khả năng truy xuất nguồn gốc nguyên liệu đầy đủ được duy trì thông qua Báo cáo thử nghiệm máy (MTR).
| Phương pháp thử nghiệm | Mục đích | Các tiêu chí chấp nhận |
|---|---|---|
| Kiểm tra chất thâm nhập (PT) | Khám phá sự gián đoạn bề mặt (rạn nứt, độ xốp, vòng) | ASME SA240 / thông số kỹ thuật của khách hàng |
| Xét nghiệm siêu âm (UT) | Khám phá các lỗ hổng dưới bề mặt (các sự bao gồm, lớp phủ, lỗ hổng) | ASME SA240 / thông số kỹ thuật của khách hàng |
| PMI (định dạng vật liệu tích cực) | Xác minh thành phần hợp kim thông qua XRF | Theo giấy chứng nhận vật liệu |

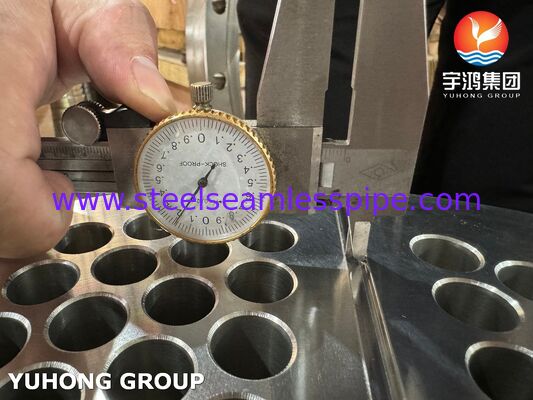

| Kiểm tra kích thước | Kiểm tra đường kính lỗ, độ cao, độ sâu rãnh, kết thúc bề mặt, OD / độ dày | Theo bố cục TEMA + bản vẽ của khách hàng |
| Kiểm tra trực quan | Kết thúc bề mặt, đường phân vùng đường phân ly, tình trạng mặt niêm phong | Theo các yêu cầu của ASME + TEMA |
PT và UT được thực hiện với tỷ lệ kiểm tra 100% trên các bề mặt quan trọng.
Các tấm ống ASME SA240 SS304 được chỉ định cho các dịch vụ trao đổi nhiệt nơi mà chất lỏng bên ống hoặc bên vỏ có độ ăn mòn nhẹ và nồng độ clorua vẫn thấp.
Giới hạn áp suất thiết kế:≤ 30 bar (~ 435 psi) cho việc xây dựng tấm cán.
