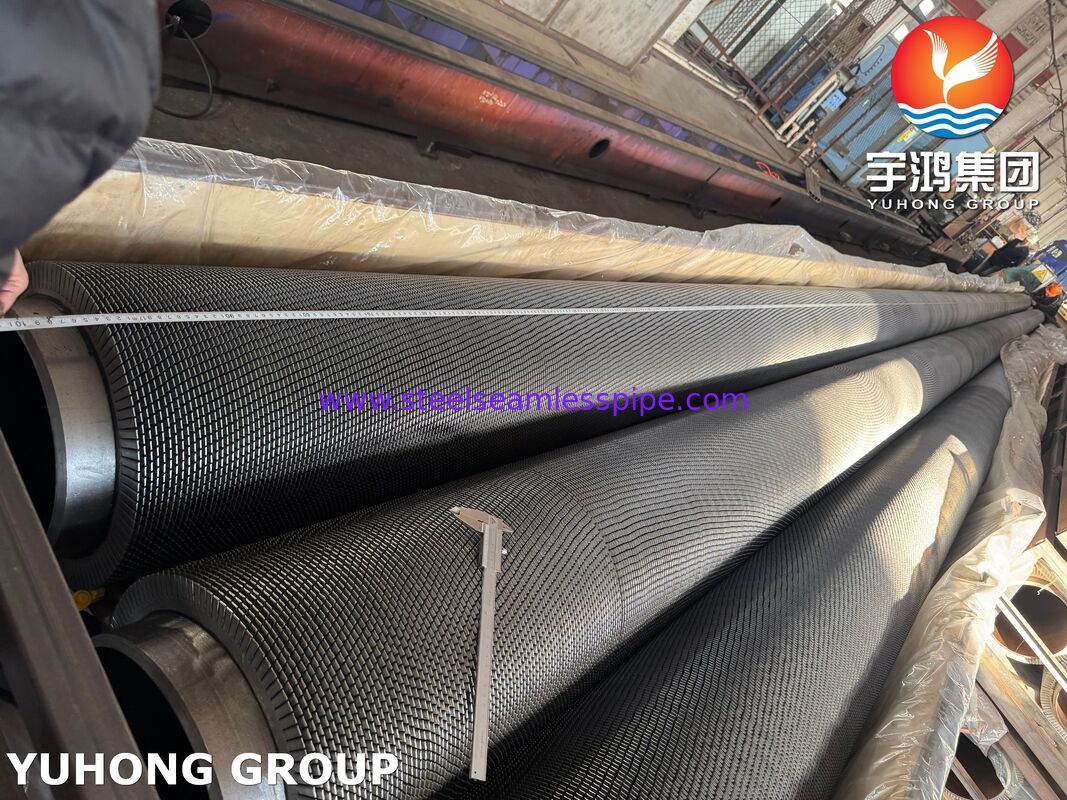

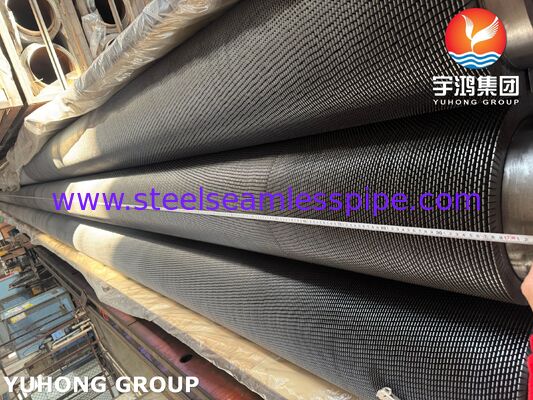

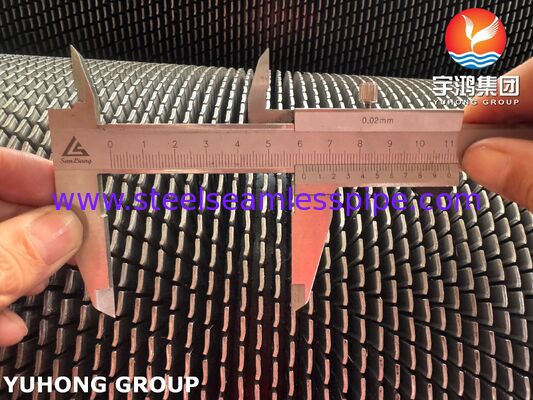

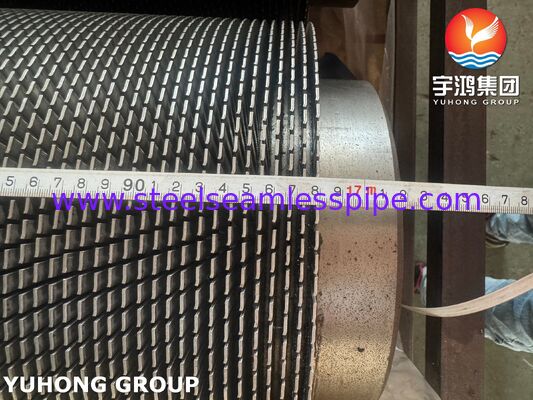

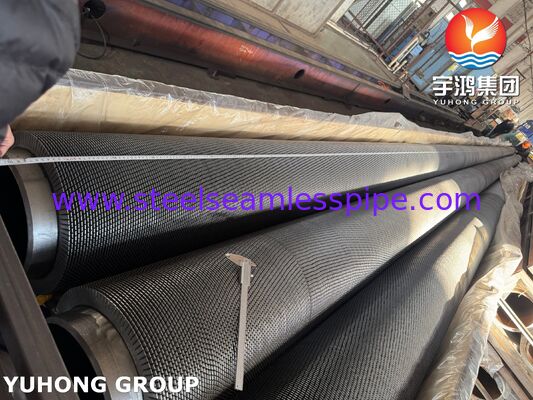

Ống có răng cưa ASTM A335 P22 dành cho nhà tiết kiệm HRSG

Ống có răng cưa ASTM A335 P22 dành cho nhà tiết kiệm HRSG

  • Ống có răng cưa ASTM A335 P22 dành cho nhà tiết kiệm HRSG
  • Ống có răng cưa ASTM A335 P22 dành cho nhà tiết kiệm HRSG
  • Ống có răng cưa ASTM A335 P22 dành cho nhà tiết kiệm HRSG
  • Ống có răng cưa ASTM A335 P22 dành cho nhà tiết kiệm HRSG
Ống có răng cưa ASTM A335 P22 dành cho nhà tiết kiệm HRSG
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: YUHONG
Chứng nhận: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Số mô hình: không áp dụng
Thanh toán:
Số lượng đặt hàng tối thiểu: 500kg
Giá bán: To be discussed
chi tiết đóng gói: Vỏ gỗ dán hoặc vỏ gỗ khung sắt
Thời gian giao hàng: 50-120 ngày
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 5000 mét/ngày
Tiếp xúc
Chi tiết sản phẩm
Sản phẩm: Ống vây có răng cưa Vật liệu: ASTM A335 P22
Ứng dụng: Bộ tiết kiệm HRSG Bưu kiện: Vỏ gỗ dán hoặc vỏ gỗ khung sắt
Làm nổi bật:

Các ống có vây ASTM A335 P22

,

ống vây móng HRSG tiết kiệm

,

Bụi vây bằng hợp kim P22

Ống cánh răng cưa cho bộ hâm nhiệt HRSG – ASTM A335 P22

Của chúng tôi Ống cánh răng cưa cho bộ hâm nhiệt HRSG được thiết kế để thu hồi nhiệt hiệu suất cao trong các nhà máy điện chu trình hỗn hợp, nồi hơi thu hồi nhiệt thải và các hệ thống nồi hơi nhiệt độ cao khác. Ống cơ sở được sản xuất từ ASTM A335 P22, một loại thép hợp kim crom-molypden được phát triển cho dịch vụ nhiệt độ cao.

ASTM A335 P22 chứa khoảng 1,90–2,60% crom và 0,87–1,13% molypden, cung cấp sự kết hợp hữu ích giữa độ bền ở nhiệt độ cao, khả năng chống oxy hóa và khả năng chống suy giảm trong môi trường nồi hơi khắc nghiệt. ASTM quy định A335 là đặc tả ống thép hợp kim ferit liền mạch cho dịch vụ nhiệt độ cao.

Thiết kế cánh răng cưa làm tăng đáng kể diện tích truyền nhiệt bên ngoài so với ống trần. Hồ sơ cánh quạt phân đoạn cũng thúc đẩy sự hỗn loạn của khí, giúp cải thiện khả năng truyền nhiệt trong khi duy trì sự cân bằng thực tế giữa hiệu suất nhiệt, khả năng chống bám bẩn, trọng lượng và chi phí sản xuất.

Các ống này đặc biệt thích hợp cho bộ hâm nhiệt HRSG, nơi khí thải nóng truyền năng lượng nhiệt dư thừa cho nước cấp nồi hơi trước khi nước đi vào các bộ phận nhiệt độ cao hơn của hệ thống tạo hơi.

Các tính năng chính

  • Vật liệu ống cơ sở: ASTM A335 P22 / ASME SA335 P22
  • Loại vật liệu: Thép hợp kim crom-molypden
  • Loại cánh: Cánh răng cưa / phân đoạn
  • Ứng dụng chính: Bộ hâm nhiệt HRSG
  • Các ứng dụng khác: Nồi hơi thu hồi nhiệt thải, nồi hơi tiện ích, nồi hơi công nghiệp và hệ thống thu hồi nhiệt nhà máy lọc dầu
  • Sản xuất: Cánh quạt bằng hàn được kiểm soát hoặc quy trình sản xuất đã thỏa thuận khác
  • Khả năng hoạt động ở nhiệt độ cao
  • Tăng cường truyền nhiệt phía khí tuyệt vời
  • Độ bền cơ học tốt ở nhiệt độ cao
  • Thích hợp cho môi trường sản xuất điện khắc nghiệt
  • Có sẵn đường kính ống, độ dày thành, chiều cao cánh, bước cánh và chiều dài tùy chỉnh

Phạm vi kích thước điển hình

Kích thước thực tế nên được chọn theo thiết kế nhiệt HRSG, vận tốc khí, tổn thất áp suất, áp suất phía ống và yêu cầu lắp đặt.

Mục Phạm vi điển hình
Đường kính ngoài ống cơ sở 25,4–63,5 mm
Độ dày thành ống cơ sở 2,5–8,0 mm
Chiều cao cánh tổng thể 10–25 mm
Độ dày cánh 0,8–2,0 mm
Bước cánh 2,5–8,0 mm
Chiều dài ống 3.000–18.000 mm
Mật độ cánh Khoảng 125–400 cánh/m
Vật liệu ống ASTM A335 P22
Vật liệu cánh Thép carbon / thép hợp kim thấp hoặc vật liệu được chỉ định của dự án

Lưu ý: Đây là phạm vi sản xuất đại diện chứ không phải yêu cầu kích thước ASTM cố định. Kích thước cuối cùng nên được chỉ định theo thiết kế nhiệt và cơ khí của người mua.

Thành phần hóa học ASTM A335 P22

Thành phần sau đây dựa trên các yêu cầu của ASTM A335 P22:

Nguyên tố Yêu cầu ASTM A335 P22, wt.%
Carbon (C) 0,05–0,15
Mangan (Mn) 0,30–0,60
Phốt pho (P) ≤ 0,025
Lưu huỳnh (S) ≤ 0,025
Silic (Si) ≤ 0,50
Crom (Cr) 1,90–2,60
Molypden (Mo) 0,87–1,13

Hệ thống hợp kim crom-molypden là lý do chính khiến P22 được sử dụng rộng rãi trong thiết bị nồi hơi và thu hồi nhiệt nhiệt độ cao.

Tính chất cơ học

Các yêu cầu cơ học tối thiểu điển hình cho ASTM A335 P22 bao gồm:

Thuộc tính Yêu cầu
Độ bền kéo ≥ 415 MPa
Giới hạn chảy ≥ 205 MPa
Độ giãn dài Theo yêu cầu mẫu và độ dày ASTM A335 hiện hành
Độ cứng Theo yêu cầu ASTM A335 hiện hành

Đối với ống P22 tiêu chuẩn, độ bền kéo tối thiểu thường được tham chiếu là 415 MPa (60 ksi) và giới hạn chảy tối thiểu là 205 MPa (30 ksi). ASTM A335 cũng thiết lập các yêu cầu liên quan đến thử nghiệm kéo, độ cứng và các thử nghiệm cơ học khác.

Thiết kế cánh răng cưa

Cánh răng cưa bao gồm một dải cánh liên tục được tạo hình với các vết cắt hoặc khe hở cách đều nhau. So với cánh liên tục trơn, cấu hình phân đoạn này có thể làm xáo trộn lớp biên và tăng sự hỗn loạn phía khí.

Đối với bộ hâm nhiệt HRSG, thiết kế mang lại một số lợi thế:

  • Tăng diện tích truyền nhiệt bên ngoài
  • Cải thiện truyền nhiệt phía khí
  • Tăng cường trộn dòng khí xung quanh bề mặt cánh
  • Giảm sức cản nhiệt của cánh liên tục
  • Phù hợp tốt cho thiết bị thu hồi nhiệt nhỏ gọn
  • Khả năng chống giãn nở nhiệt và ứng suất hoạt động thực tế
  • Tối ưu hóa linh hoạt chiều cao cánh và bước cánh theo yêu cầu tổn thất áp suất phía khí

Hình dạng cánh có thể được tùy chỉnh cho các nhiệt độ khí thải HRSG, thành phần khí, vận tốc và tổn thất áp suất cho phép khác nhau.

Quy trình sản xuất

Ống cánh răng cưa của chúng tôi có thể được sản xuất thông qua quy trình tạo hình và gắn cánh được kiểm soát, được thiết kế để duy trì hình dạng cánh nhất quán và tiếp xúc ống-cánh đáng tin cậy.

Các bước sản xuất điển hình bao gồm:

  1. Kiểm tra ống cơ sở P22
  2. Chuẩn bị bề mặt ống
  3. Chuẩn bị dải cánh
  4. Tạo hình răng cưa / phân đoạn
  5. Gắn cánh được kiểm soát
  6. Hiệu chỉnh bước cánh và chiều cao cánh
  7. Kiểm tra kích thước
  8. Làm sạch bề mặt
  9. Kiểm tra NDT và thử áp lực cuối cùng
  10. Đánh dấu, bảo quản và đóng gói

Sự chú ý đặc biệt được dành cho chất lượng gắn cánh vì tiếp xúc nhiệt đáng tin cậy giữa cánh và ống là điều cần thiết để duy trì hiệu suất truyền nhiệt trong quá trình hoạt động HRSG lâu dài.

Kiểm tra và Thử nghiệm

Kiểm soát chất lượng có thể bao gồm các kiểm tra và thử nghiệm sau đây theo đặc tả ASTM/ASME hiện hành, đơn đặt hàng và yêu cầu dự án:

1. Phân tích hóa học

Phân tích hóa học nhiệt và/hoặc sản phẩm được thực hiện để xác minh sự tuân thủ hóa học P22 được chỉ định.

2. Thử nghiệm kéo

Thử nghiệm kéo xác minh độ bền kéo, giới hạn chảy và độ giãn dài yêu cầu của ống cơ sở P22.

3. Thử nghiệm độ cứng

Thử nghiệm độ cứng được thực hiện theo các yêu cầu ASTM A335 hiện hành.

4. Thử nghiệm thủy tĩnh

ASTM A335 yêu cầu mỗi chiều dài ống phải trải qua thử nghiệm thủy tĩnh, tuân theo các quy định của đặc tả.

5. Kiểm tra không phá hủy

Tùy thuộc vào đặc tả đơn hàng, NDT có thể bao gồm:

  • Kiểm tra siêu âm (UT)
  • Kiểm tra dòng điện xoáy
  • Kiểm tra hạt từ tính (MT)
  • Kiểm tra chất lỏng thẩm thấu (PT), nếu có
  • Kiểm tra mối hàn/gắn cánh

ASTM A335 yêu cầu kiểm tra bằng phương pháp kiểm tra không phá hủy hiện hành, với các giới hạn về phương pháp và kích thước được quy định bởi các yêu cầu liên quan.

6. Kiểm tra kích thước

Các thông số sau đây được kiểm tra:

  • Đường kính ngoài ống
  • Độ dày thành ống
  • Độ thẳng của ống
  • Chiều dài ống
  • Chiều cao cánh
  • Độ dày cánh
  • Bước cánh
  • Mật độ cánh
  • Gắn cánh với ống
  • Đường kính cánh tổng thể

7. Kiểm tra trực quan và bề mặt

Bề mặt ống và cánh được kiểm tra các vết nứt, oxy hóa quá mức, hư hỏng cơ học, gắn cánh không hoàn chỉnh và các khuyết tật sản xuất khác.

Ứng dụng

Bộ hâm nhiệt HRSG

Ứng dụng chính của các ống cánh răng cưa P22 này là bộ hâm nhiệt của Lò hơi thu hồi nhiệt (HRSG).

Trong một nhà máy điện chu trình hỗn hợp, bộ hâm nhiệt thu hồi năng lượng từ khí nóng thoát ra khỏi đường dẫn khí thải tuabin khí/thu hồi nhiệt và sử dụng nó để làm nóng trước nước cấp nồi hơi. Điều này làm giảm năng lượng cần thiết ở các giai đoạn tạo hơi tiếp theo và góp phần cải thiện hiệu suất tổng thể của nhà máy.

Nồi hơi thu hồi nhiệt thải

Chúng cũng thích hợp cho các hệ thống thu hồi nhiệt thải công nghiệp nơi có khí thải nhiệt độ cao từ:

  • Tuabin khí
  • Lò xử lý
  • Các đơn vị lọc dầu
  • Nhà máy lọc hóa dầu
  • Thiết bị sản xuất thép
  • Hệ thống đốt công nghiệp

Nồi hơi tiện ích và công nghiệp

Ống cánh răng cưa P22 cũng có thể được chỉ định cho các bộ phận bộ hâm nhiệt và thu hồi nhiệt được chọn của các nồi hơi thông thường nơi điều kiện nhiệt độ, áp suất và thiết kế phù hợp.

Tại sao chọn ASTM A335 P22?

P22 là một lựa chọn thực tế cho dịch vụ nhiệt độ cao khắc nghiệt vì thành phần hợp kim crom-molypden của nó mang lại hiệu suất ở nhiệt độ cao hơn so với vật liệu ống thép carbon thông thường.

Sự kết hợp của nó:

  • Độ bền ở nhiệt độ cao
  • Khả năng chống oxy hóa được hỗ trợ bởi crom
  • Hiệu suất nhiệt độ cao được tăng cường bởi molypden
  • Khả năng hàn tốt dưới các quy trình thích hợp
  • Khả năng tương thích với các ứng dụng nồi hơi và thu hồi nhiệt

làm cho nó phù hợp với các thiết kế bộ hâm nhiệt HRSG kỹ thuật.

Các tiêu chuẩn áp dụng

Tùy thuộc vào đặc tả dự án, ống cánh răng cưa của chúng tôi có thể được cung cấp với tham chiếu đến:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Các yêu cầu của Bộ luật Nồi hơi và Bình áp lực ASME hiện hành
  • Đặc tả chế tạo HRSG theo dự án
  • Bản vẽ và kế hoạch kiểm tra được khách hàng phê duyệt

ASTM A335 đặc biệt bao gồm ống thép hợp kim ferit liền mạch dành cho dịch vụ nhiệt độ cao và bao gồm các yêu cầu về thành phần hóa học, tính chất kéo, độ cứng, thử nghiệm thủy tĩnh và kiểm tra không phá hủy.

Sản xuất tùy chỉnh

Chúng tôi có thể sản xuất ống cánh răng cưa P22 theo bản vẽ của khách hàng hoặc yêu cầu thiết kế nhiệt, bao gồm cả tùy chỉnh:

  • Đường kính ngoài và độ dày thành ống
  • Chiều dài ống
  • Chiều cao cánh
  • Bước cánh
  • Độ dày cánh
  • Mật độ cánh
  • Vật liệu cánh
  • Phương pháp gắn cánh
  • Đầu trần
  • Cấu hình uốn ống
  • Yêu cầu kiểm tra và thử nghiệm
  • Đóng gói và đánh dấu

Đối với các dự án HRSG, việc cung cấp kích thước ống và hình dạng cánh cùng với nhiệt độ khí yêu cầu, áp suất phía ống, vận tốc khí và tổn thất áp suất cho phép cho phép thiết kế ống cánh được tối ưu hóa cho nhiệm vụ bộ hâm nhiệt dự kiến.

Tóm tắt sản phẩm

Ống cánh răng cưa ASTM A335 P22 cho bộ hâm nhiệt HRSG kết hợp ống thép hợp kim crom-molypden nhiệt độ cao với bề mặt truyền nhiệt răng cưa mở rộng. Chúng được thiết kế chủ yếu cho bộ hâm nhiệt HRSG và hệ thống thu hồi nhiệt thải công nghiệp, nơi hiệu quả thu hồi nhiệt, độ tin cậy cơ học và dịch vụ nhiệt độ cao lâu dài là điều cần thiết.
