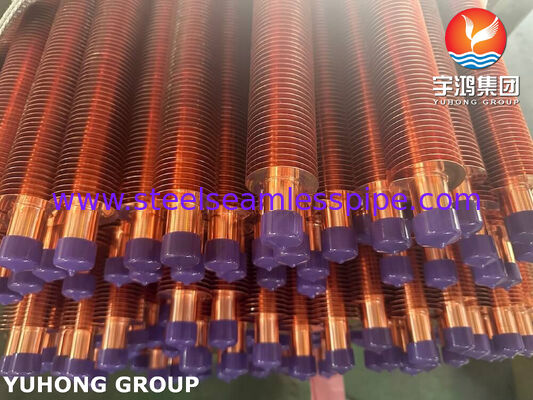

Ống ép đùn ASTM B111 C68700 cho bộ trao đổi nhiệt

Các ống có vây ép được sản xuất bằng đồng nhôm ASTM B111 C68700 được thiết kế cho thiết bị chuyển nhiệt đòi hỏi một ống hợp kim đồng với độ dẫn nhiệt tốt, độ bền cơ học,và chống ăn mòn trong môi trường dịch vụ nước được lựa chọn thích hợp.

C68700, còn được gọi là đồng nhôm, là một hợp kim đồng-xin có chứa nhôm và một phụ gia arsenic được kiểm soát. Nó thường được sử dụng trong ống ngưng tụ và trao đổi nhiệt.ASTM B111/B111M bao gồm các ống đồng và hợp kim đồng không liền mạch cho máy ngưng tụ, các máy bốc hơi và bộ trao đổi nhiệt, bao gồm UNS C68700.

Trong một tập hợp ống có vây ép, một vỏ bên ngoài có vây được mở rộng cơ học trên ống cơ sở để tạo ra sự tiếp xúc chặt chẽ giữa hai thành phần.Các vây làm tăng khu vực chuyển nhiệt bên ngoài, cải thiện trao đổi nhiệt với không khí xung quanh hoặc một chất lỏng khác, tùy thuộc vào thiết kế thiết bị.

Thông số kỹ thuật: ASTM B111 áp dụng cho ống cơ sở C68700. Vật liệu vây, quá trình ép hoặc mở rộng, hình học vây và độ khoan dung lắp ráp hoàn thiện nên được chỉ định riêng biệt.Nếu sản phẩm dự định sử dụng một ống cơ sở C68700 với một tay áo vây nhôm ép, loại hợp kim nhôm cũng phải được xác định.

• Bề mặt chuyển nhiệt được cải thiện: Vòng vây được ép ra làm tăng diện tích bề mặt bên ngoài có sẵn để trao đổi nhiệt.

• Bụi cơ sở hợp kim đồng: C68700 cung cấp một sự kết hợp hữu ích về sức mạnh và khả năng chống ăn mòn cho các dịch vụ gia cố và trao đổi nhiệt phù hợp.

• Liên lạc cơ khí với ống: Một thiết bị nhiễu được sản xuất đúng cách giúp hỗ trợ tiếp xúc nhiệt giữa ống cơ sở và tay áo vây.

• Cấu hình cụ thể cho ứng dụng: Kích thước ống, chiều cao vây, độ cao và chiều dài có thể được tùy chỉnh theo bản vẽ được phê duyệt.

• Khả năng truy xuất nguồn gốc vật liệu: Giấy chứng nhận ống cơ sở và tài liệu kiểm tra có thể được cung cấp theo yêu cầu của dự án.

Sau đây là kích thước thương mại đại diện cho các ống có vây ép. Kích thước cuối cùng phụ thuộc vào thiết kế trao đổi nhiệt, nhiệm vụ chuyển nhiệt cần thiết, vật liệu vây và bản vẽ của khách hàng.

Quan trọng: Đây là các phạm vi sản xuất hướng dẫn, không phải là các yêu cầu kích thước được áp dụng bởi ASTM B111. tiêu chuẩn bao gồm ống đồng và hợp kim đồng không may có đường kính lên đến 80 mm,trong khi các giới hạn kích thước và độ khoan dung thực tế phải được xác minh so với hình thức sản phẩm được chọn và phiên bản tiêu chuẩn áp dụng.

Để chọn cấu hình thích hợp, hãy xác định:

• đường kính bên ngoài và độ dày tường của ống cơ sở.

• Tổng chiều dài ống và chiều dài vây.

• Hợp kim vây, chiều cao vây, độ dày và độ cao.

• Các tiêu chí liên lạc hoặc gắn kết của vây với ống.

• Nhiệt độ hoạt động, áp suất, thành phần chất lỏng và môi trường làm mát.

• Các thử nghiệm kiểm tra cần thiết, giấy chứng nhận vật liệu và số lượng.

C68700 là một hợp kim đồng đồng nhôm. Đồng tạo thành thành phần chính, kẽm tạo nên sự cân bằng, và nhôm và asen là các hợp kim bổ sung quan trọng.Thành phần hỗ trợ độ bền và khả năng chống ăn mòn của hợp kim trong môi trường trao đổi nhiệt phù hợp.

Các giới hạn này mô tả hợp kim cơ bản C68700.Chứng chỉ vật liệu và phiên bản áp dụng của ASTM B111/B111M nên điều chỉnh việc chấp nhận.

Các tính chất cơ học phụ thuộc vào độ nóng của ống, điều kiện sản xuất và các yêu cầu về sản phẩm áp dụng. Các giá trị dưới đây chỉ ra các ống C68700 sưởi;Thông số kỹ thuật mua hàng và phiên bản ASTM B111/B111M áp dụng sẽ xác định giới hạn chấp nhận cuối cùng.

*Các giá trị chỉ định được báo cáo cho ống C68700 sưởi; xác nhận các yêu cầu cụ thể về nhiệt độ áp dụng trước khi công bố chúng là các giá trị chấp nhận được đảm bảo.

Độ nóng của ống là quan trọng bởi vì các điều kiện sưởi, ánh sáng và kéo cứng có thể có sức mạnh và độ dẻo dai khác nhau.Các bộ sợi vây hoàn thành cũng phải đáp ứng các độ khoan dung kích thước và yêu cầu liên lạc vây-đường ống được chỉ định.

Đảm bảo chất lượng nên xác minh cả ống cơ sở C68700 và bộ ống có vây ép hoàn thiện.Kế hoạch kiểm tra nên phân biệt các thử nghiệm theo yêu cầu của ASTM B111/B111M với các kiểm tra bổ sung được chỉ định cho sản phẩm có vây..

ASTM B111/B111M bao gồm các yêu cầu cho các thử nghiệm cơ học và mở rộng áp dụng, thử nghiệm căng thẳng dư thừa và thử nghiệm áp suất hoặc thử nghiệm không phá hủy.Không phải tất cả các thử nghiệm được liệt kê đều áp dụng cho mọi đơn đặt hàng; các yêu cầu về phiên bản tiêu chuẩn và mua áp dụng xác định phạm vi thử nghiệm.

Tùy thuộc vào yêu cầu của dự án, các tài liệu sau đây có thể được cung cấp:

• Chứng chỉ thử nghiệm vật liệu cho ống cơ sở C68700.

• Phân tích hóa học và báo cáo thử nghiệm cơ học.

• Hồ sơ kiểm tra kích thước.

• Eddy-current, hydrostatic, hoặc các bản ghi thử nghiệm cần thiết khác.

• Báo cáo chứng nhận vật liệu và kiểm tra sản phẩm hoàn thiện.

• Khả năng theo dõi số nhiệt và hồ sơ kiểm tra bao bì.

• Báo cáo kiểm tra của bên thứ ba nếu được yêu cầu theo hợp đồng

C68700 chủ yếu là một hợp kim ống ngưng tụ và trao đổi nhiệt. Sự phù hợp của nó cho một ứng dụng ống vây ép đặc biệt phụ thuộc vào hóa học chất lỏng, nhiệt độ, áp suất,và vật liệu vây.

• Máy ngưng tụ và bốc hơi: Đối với các dịch vụ chuyển nhiệt tương thích đòi hỏi ống hợp kim đồng.

• Máy trao đổi nhiệt công nghiệp: Đối với các ứng dụng sưởi ấm và làm mát quy trình được chọn.

• Thiết bị chuyển nhiệt làm mát bằng nước: Khi hóa học nước và điều kiện hoạt động phù hợp với đồng nhôm.

• Các tập hợp ống có vây đặc biệt: Khi thiết kế nhiệt được hưởng lợi từ diện tích bề mặt bên ngoài tăng và sự kết hợp ống-vây được thiết kế cho dịch vụ.

Đối với nước biển hoặc các môi trường làm mát mạnh mẽ khác, xác nhận sự phù hợp với sự ăn mòn với nhà thiết kế thiết bị.

Các ống có vây ép của chúng tôi có thể được sản xuất theo bản vẽ của khách hàng và các yêu cầu cụ thể của dự án, với sự chú ý đến khả năng truy xuất nguồn gốc hợp kim, sự nhất quán kích thước và chất lượng sản phẩm hoàn thiện.

• Hợp kim cơ sở được chỉ định: C68700 đồng nhôm được sản xuất theo các yêu cầu ASTM B111 đã được thống nhất.

• Địa hình vây tùy chỉnh: Chiều cao, độ cao, độ dày và chiều dài vây phù hợp với thiết kế nhiệt.

• Lắp ráp được kiểm soát: Tiếp xúc vây-đống và chất lượng kích thước được xác minh theo kế hoạch kiểm tra đã được thỏa thuận.

• Tài liệu chất lượng: Chứng chỉ vật liệu và báo cáo kiểm tra có sẵn theo các yêu cầu của hợp đồng.

• Cung cấp theo dự án: Chiều dài tùy chỉnh, chuẩn bị cuối cùng, đóng gói và tài liệu cho các dự án trao đổi nhiệt công nghiệp.
