Yuhong Holding Group Co., LTD
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUHONG |
Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Số mô hình: | ỐNG RẮN RẮN TP347H HFW |
Số lượng đặt hàng tối thiểu: | 1 CÁI |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Theo yêu cầu của khách hàng / đóng gói trường hợp bằng gỗ |
Thời gian giao hàng: | Phụ thuộc vào số lượng |
Điều khoản thanh toán: | T / T, L / C TẠI SIGHT |
Khả năng cung cấp: | 5000 chiếc mỗi tháng |

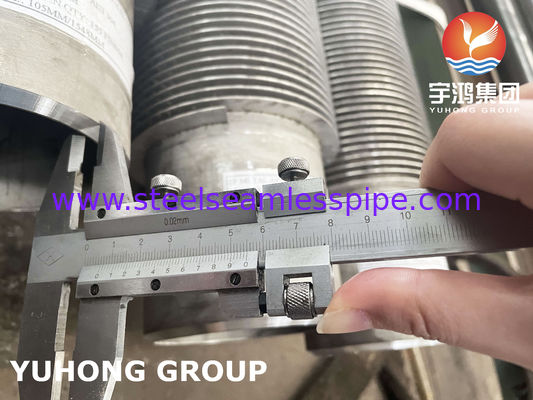

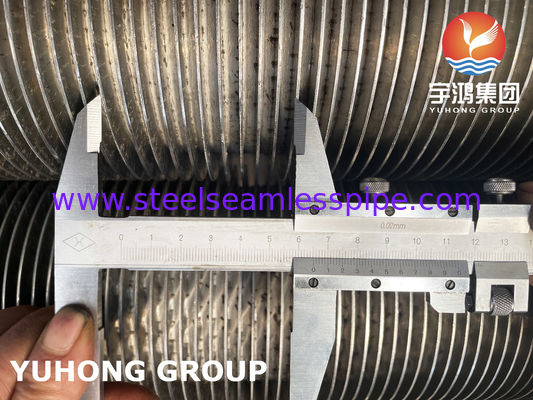

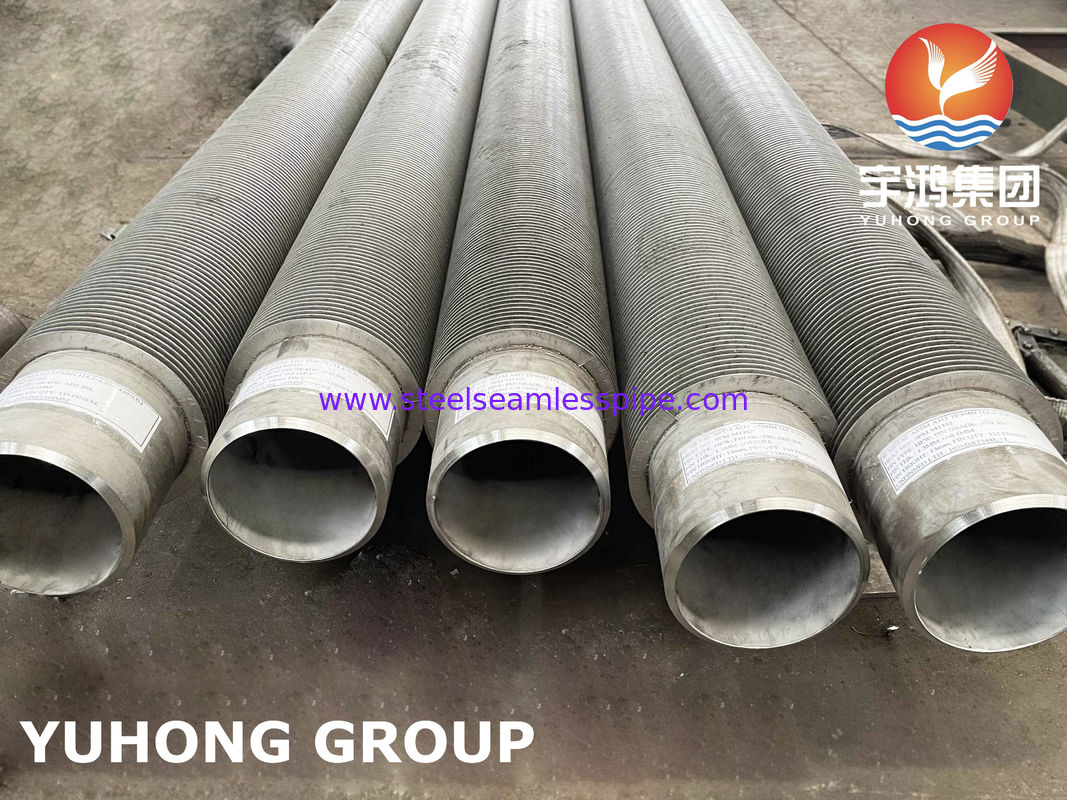

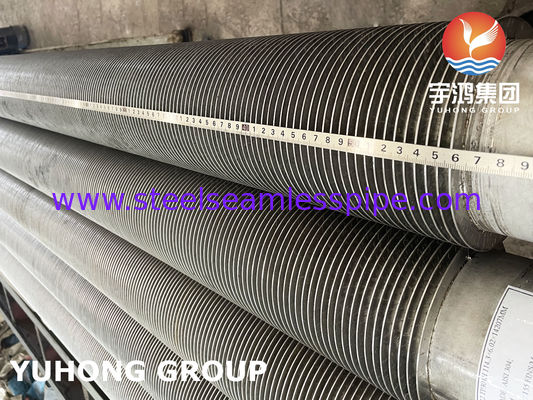

Tên sản phẩm: | ỐNG RẮN RẮN TP347H HFW | Vật liệu ống trần: | A312 TP347H |
---|---|---|---|
Vật liệu vây: | AISI SS304 | Kiểu: | Hàn tần số cao (HFW) |
Ứng dụng: | Đối với bộ trao đổi nhiệt | Kích cỡ: | Theo bản vẽ của khách hàng |
Điểm nổi bật: | Bộ phận trao đổi nhiệt dạng ống rắn,nhiệt ống Hfw hàn,ống ép đùn SS304 |
Tổng quan
Các ống vây rắn xoắn ốc được sản xuất bằng cách quấn xoắn ốc dải vây liên tục trên ống.Hàn kháng HF thường sử dụng tần số 400 kHz.Vây quấn quanh ống Và mối hàn liên tục.Dải vây được quấn theo hình xoắn ốc trên ống và được hàn liên tục bằng quy trình điện tần số cao vào ống cơ sở dọc theo gốc xoắn ốc.Dải vây được giữ dưới lực căng và giới hạn theo chiều ngang khi nó được hình thành xung quanh ống, do đó đảm bảo rằng dải này tiếp xúc mạnh với bề mặt ống cơ sở.Một mối hàn liên tục được áp dụng tại điểm mà dải vây đầu tiên bắt đầu uốn quanh đường kính ống, sử dụng quy trình hàn hồ quang kim loại khí.Đối với một ống hoặc kích thước ống nhất định, có thể thu được diện tích bề mặt truyền nhiệt mong muốn trên một đơn vị chiều dài của ống bằng cách chỉ định chiều cao vây thích hợp, độ dày vây hoặc số lượng vây trên một mét chiều dài.
Cấu hình ống có vây bằng thép hàn này có thể được sử dụng cho bất kỳ ứng dụng trao đổi nhiệt thực tế nào, và đặc biệt phù hợp với các ứng dụng nhiệt độ cao và áp suất cao.Các tính năng quan trọng của cấu hình này là khả năng liên kết cánh tản nhiệt với ống hiệu quả, hiệu quả trong mọi điều kiện nhiệt độ và áp suất, đồng thời có khả năng chịu được nhiệt độ cao ở phía cánh tản nhiệt.Một cánh xoắn ốc liên tục được gắn vào ống cơ sở bằng cách hàn điện trở tần số cao để tạo ra một liên kết hiệu quả và đáng tin cậy về nhiệt.
Chức năng của HFW Solid Finned Tube
Chi tiết ống cơ sở
đường kính ống: | 16 đến 273 (mm) | 3/8” đến 10”(NPS) |
Tường ống Thk.: | 2 đến 28,6 (mm) | 0,08” đến 1,1” |
Chiều dài ống: | ≤28.000 (mm) | ≤92 ft |
Phần cuối Thk.: | 0,5 đến 3,5 (mm) | 0,02” đến 0,14” |
Chiều cao vây: | 8 đến 35 (mm) | 0,31” đến 1,3” |
Vây sân: | 3 đến 333 FPM | 1 đến 8 FPI |
Loại vây: | Đặc, có răng cưa chữ “U” hoặc “V” | |
Chất liệu vây: |
CS (loại phổ biến: 08F, SPCC) SS (loại phổ biến: AISI 304, 316, 409, 410, 321,347 ) BẰNG |
|
Vật liệu ống: |
CS (loại phổ thông: A106 Gr.B, A210, A192) SS (loại phổ thông: TP304, 316, 321, 347 ) AS(loại thông dụng: T/P5,9,11,22,91 ) Thép kép (loại phổ biến nhất: S32205, v.v.) |
Ứng dụng:
