| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây HFW | Vật liệu: | ASTM A378 TP347 |
|---|---|---|---|
| Ứng dụng: | nhà máy điện | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | TP347H ống có vây cho nhà máy điện,Các ống ngực hàn tần số cao,Các ống có vây máy điện TP347H |
||

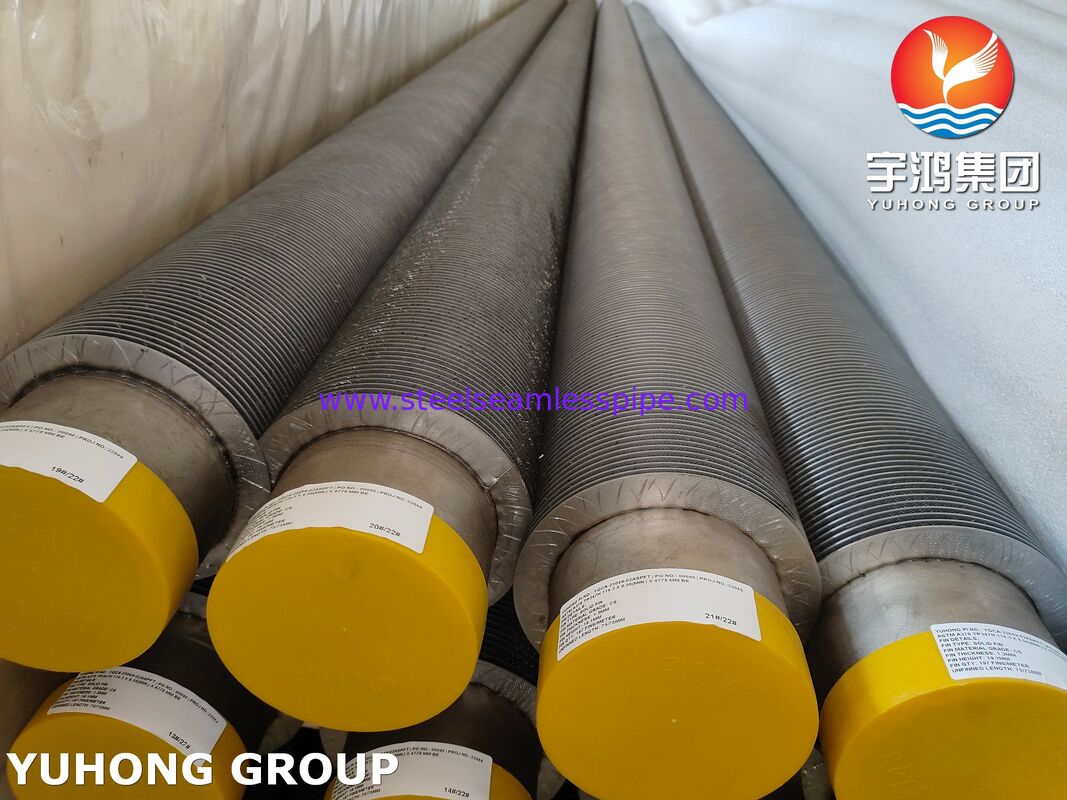

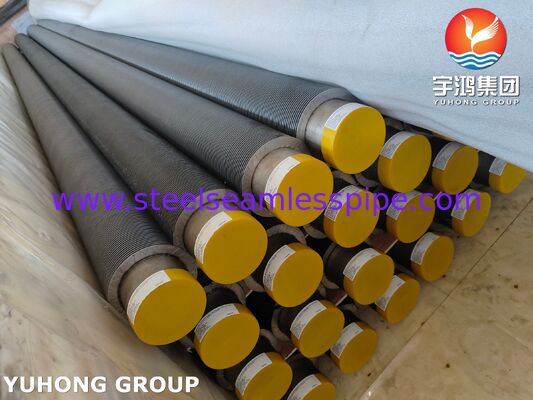

Ống cánh hàn tần số cao cho nhà máy điện của chúng tôi là các bộ phận truyền nhiệt được thiết kế cho các ứng dụng nhiệt độ cao trong lò hơi, bộ thu hồi nhiệt, bộ quá nhiệt, bộ tái quá nhiệt, bộ hâm nước và các ứng dụng năng lượng nhiệt khác. Được sản xuất bằng vật liệu ống thép không gỉ Austenitic TP347H, các ống cánh này kết hợp độ bền nhiệt độ cao và khả năng chống ăn mòn tuyệt vời của thép không gỉ ổn định với bề mặt truyền nhiệt được tăng cường nhờ các cánh hàn liên tục.TP347H là thép không gỉ Austenitic ổn định Niobium được phát triển cho các ứng dụng ở nhiệt độ cao. Thành phần hóa học ổn định của nó giúp giảm nguy cơ ăn mòn kẽ hạt liên quan đến quá trình nhạy cảm hóa, trong khi hàm lượng Crom và Niken cao mang lại khả năng chống oxy hóa và môi trường ăn mòn tốt. TP347H đặc biệt phù hợp với các ứng dụng mà ống tiếp xúc với nhiệt độ cao trong thời gian dài.Trong thiết bị truyền nhiệt của nhà máy điện, cấu trúc cánh giúp tăng đáng kể diện tích truyền nhiệt bên ngoài so với ống trơn có cùng đường kính. Điều này cho phép các nhà thiết kế thiết bị đạt được hiệu suất nhiệt yêu cầu với diện tích gia nhiệt nhỏ gọn hơn, trong khi quy trình hàn tần số cao tạo ra kết nối liên tục và chắc chắn về mặt cơ học giữa cánh và ống.
Lưu ý kỹ thuật:
TP347H thường được quy định theo ASTM A213 cho ống lò hơi/bộ quá nhiệt/bộ trao đổi nhiệt liền mạch và ASTM A249 cho ống lò hơi, bộ quá nhiệt, bộ trao đổi nhiệt và bộ ngưng tụ bằng thép Austenitic hàn. Tiêu chuẩn ống, vật liệu cánh, kích thước và yêu cầu hàn chính xác nên được xác nhận theo thông số kỹ thuật dự án của khách hàng.
Ưu điểm chínhHiệu suất nhiệt độ cao:
Các bộ phận quá nhiệt hoạt động ở nhiệt độ cao và yêu cầu ống có khả năng chống oxy hóa tốt, độ bền rão và ổn định kích thước lâu dài. TP347H phù hợp cho các ứng dụng bộ quá nhiệt nhiệt độ cao được lựa chọn.
Ống tái quá nhiệt trải qua quá trình tiếp xúc lặp đi lặp lại với hơi nước nhiệt độ cao và môi trường khí đốt. Sự kết hợp giữa khả năng chịu nhiệt độ cao của TP347H và diện tích bề mặt cánh tăng lên có thể cung cấp một giải pháp hiệu quả để thu hồi nhiệt và kiểm soát nhiệt độ hơi nước.
Ống cánh có thể tăng diện tích bề mặt truyền nhiệt ở phía khí của bộ hâm nước, giúp thu hồi nhiệt cảm từ khí thải và cải thiện hiệu suất tổng thể của lò hơi. Lựa chọn vật liệu nên dựa trên nhiệt độ khí thực tế, điều kiện ăn mòn, cân nhắc điểm sương và yêu cầu thiết kế.
Ống cánh hàn tần số cao có thể được sử dụng trong các lò hơi thu hồi nhiệt thải và thiết bị thu hồi nhiệt, nơi yêu cầu hiệu quả truyền nhiệt phía khí cao và kết nối ống-cánh đáng tin cậy.
Công nghệ này có thể áp dụng cho các bộ phận thu hồi nhiệt được lựa chọn, nơi yêu cầu diện tích truyền nhiệt tăng lên mà không làm tăng tỷ lệ kích thước tổng thể của thiết bị.
Ống cánh hàn tần số cao của chúng tôi được sản xuất bằng cách kiểm soát quy trình chuẩn bị ống, tạo hình cánh, hàn tần số cao, kiểm soát kích thước và kiểm tra cuối cùng.
Chuẩn bị ống
– Ống TP347H được kiểm tra độ chính xác kích thước và tình trạng bề mặt.
Kích thước có thể được tùy chỉnh theo yêu cầu thiết kế bộ trao đổi nhiệt. Phạm vi điển hình cho ống cánh hàn tần số cao bao gồm:
Phạm vi điển hình
| Đường kính ngoài ống | 12,7–63,5 mm |
|---|---|
| Chiều dài ống | 1,5–6,0 mm |
| Chiều dài ống tổng thể | Lên đến khoảng 18 m, tùy thuộc vào yêu cầu thiết bị và vận chuyển |
| Chiều cao cánh | 6–25 mm |
| Bước cánh | 0,8–2,5 mm |
| Cấu hình cánh | Khoảng 2,0–10,0 mm |
| Đầu trần | Khoảng 2–10 lần diện tích bên ngoài của ống trần |
| Xử lý bề mặt | Rắn, có răng cưa hoặc các cấu hình kỹ thuật khác |
| Vật liệu cánh | Thép không gỉ, thép carbon, thép hợp kim thấp hoặc các hợp kim được chỉ định khác |
| Độ dày cánh | phạm vi kỹ thuật điển hình chứ không phải yêu cầu ASTM phổ quát |
. Kích thước cuối cùng nên được xác định theo tính toán truyền nhiệt, áp suất giảm cho phép, vận tốc khí, nhiệt độ hoạt động, giãn nở nhiệt, bố trí tấm ống và bản vẽ của khách hàng.Đối với các dự án nhà máy điện, kích thước ống thường được cung cấp có thể bao gồm khoảng 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm và 63,5 mm đường kính ngoài
, tùy thuộc vào yêu cầu dự án.Thành phần hóa học TP347HTP347H là thép không gỉ Austenitic ổn định. Giới hạn thành phần ASTM điển hình bao gồm:
Yêu cầu TP347H, %
| Carbon (C) | 0,04–0,10 |
| Mangan (Mn) | Tối đa 2,00 |
| Silic (Si) | Tối đa 1,00 |
| Phốt pho (P) | Tối đa 0,045 |
| Lưu huỳnh (S) | Tối đa 0,030 |
| Crom (Cr) | 17,0–19,0 |
| Niken (Ni) | 9,0–13,0 |
| Molypden (Mo) | Không quy định |
| Niobium (Nb) | 8 × C tối thiểu đến tối đa 1,10 |
| Sắt (Fe) | Phần còn lại |
| Thành phần TP347H được hiển thị ở trên tuân theo các yêu cầu ASTM được công bố phổ biến cho ống TP347H. | Sự bổ sung Niobium là một đặc điểm quan trọng của TP347H. Niobium ổn định Carbon và giúp giảm quá trình nhạy cảm hóa liên quan đến cacbua Crom trong quá trình tiếp xúc với nhiệt độ cao. Điều này làm cho TP347H trở nên hấp dẫn đối với các ứng dụng lò hơi và thu hồi nhiệt nhiệt độ cao. |
Tính chất cơ học TP347H
Yêu cầu cơ học điển hình tối thiểu ở nhiệt độ phòng đối với ống TP347H bao gồm:
Yêu cầu
| Độ bền kéo | Tối thiểu 515 MPa |
| Giới hạn chảy | Tối thiểu 205 MPa |
| Độ giãn dài trên 50 mm | Tối thiểu 35% |
| Độ cứng | Tối đa 192 HBW / 200 HV; Tối đa 90 HRB |
| Các giá trị này tương ứng với các yêu cầu ống TP347H được chỉ định phổ biến. | Tính chất cơ học thực tế của ống cánh hoàn chỉnh phụ thuộc vào tình trạng sản xuất ống, xử lý nhiệt, gia công nguội, quy trình hàn, kích thước và tiêu chuẩn sản phẩm áp dụng. |

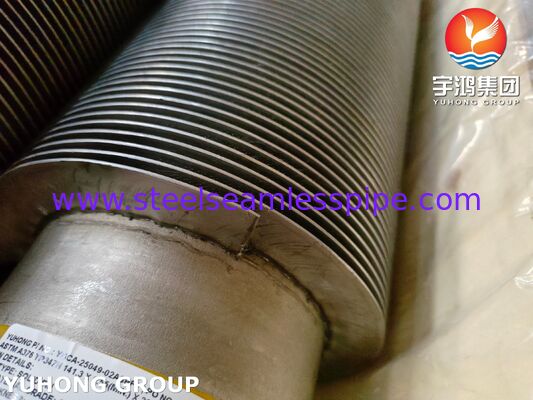

Chất lượng mối hàn cánh tần số cao
Chất lượng mối hàn cánh-ống rất quan trọng đối với hiệu suất của bề mặt truyền nhiệt có cánh. Kiểm soát sản xuất của chúng tôi tập trung vào:
Hàn đồng nhất dọc theo chiều dài ống
Tùy thuộc vào thông số kỹ thuật mua hàng, ứng dụng và tiêu chuẩn ống áp dụng, việc kiểm tra có thể bao gồm:
Nhận dạng vật liệu dương tính hoặc phân tích hóa học trong phòng thí nghiệm có thể được thực hiện để xác minh thành phần hợp kim TP347H. PMI đặc biệt hữu ích để xác nhận các loại thép không gỉ chứa Crom, Niken và Niobium.
Thử nghiệm kéo xác minh độ bền kéo cuối cùng, giới hạn chảy và độ giãn dài. Yêu cầu ASTM đối với ống TP347H thiết lập các tính chất cơ học tối thiểu ở nhiệt độ phòng.
Thử nghiệm độ cứng Rockwell, Brinell hoặc Vickers có thể được thực hiện theo thông số kỹ thuật áp dụng.
Thử nghiệm áp suất thủy tĩnh có thể được áp dụng cho ống theo thông số kỹ thuật ống áp dụng và yêu cầu của khách hàng.
Thử nghiệm điện không phá hủy có thể được sử dụng để phát hiện các điểm không liên tục có thể ảnh hưởng đến tính toàn vẹn của ống. Ví dụ, ASTM A213 yêu cầu mỗi ống phải trải qua một trong hai thử nghiệm điện không phá hủy hoặc thử nghiệm thủy tĩnh.
Thử nghiệm làm phẳng đánh giá độ dẻo của ống và khả năng chống biến dạng, và là một phần của các yêu cầu thử nghiệm tiêu chuẩn cho ống Austenitic áp dụng.
Khi được yêu cầu bởi thông số kỹ thuật ống áp dụng, thử nghiệm làm loe đánh giá khả năng của ống chịu được sự giãn nở có kiểm soát mà không bị nứt.

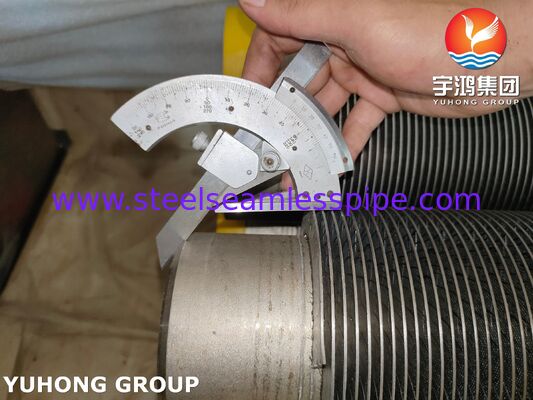

Ống cánh hoàn chỉnh được kiểm tra về:
Độ dày thành ống
Tiêu chuẩn áp dụng
Sự kết hợp tiêu chuẩn chính xác nên được xác nhận trước khi mua. Các tiêu chuẩn phổ biến liên quan đến ống TP347H bao gồm:
– Ống lò hơi, bộ quá nhiệt và bộ trao đổi nhiệt bằng thép hợp kim Ferritic và Austenitic liền mạch.
Thiết bị truyền nhiệt của nhà máy điện phải hoạt động đáng tin cậy dưới nhiệt độ cao, chu kỳ nhiệt, oxy hóa, ăn mòn, rung động và thời gian hoạt động dài. TP347H cung cấp sự kết hợp giữa khả năng chống ăn mòn của thép không gỉ Austenitic, độ bền nhiệt độ cao và ổn định Niobium.
Việc lựa chọn vật liệu phù hợp vẫn rất cần thiết. Nhiệt độ hoạt động, áp suất hơi, hóa học khí thải, đặc tính tro, phơi nhiễm lưu huỳnh/clo, chu kỳ nhiệt, vật liệu cánh và tuổi thọ thiết kế đều nên được xem xét trước khi chọn TP347H.
Tùy chỉnh có sẵn
Chúng tôi có thể sản xuất ống cánh hàn tần số cao theo bản vẽ của khách hàng và yêu cầu truyền nhiệt, bao gồm:
Đường kính ngoài và độ dày thành ống
Đối với các nhà máy điện yêu cầu bề mặt truyền nhiệt đáng tin cậy trong bộ quá nhiệt, bộ tái quá nhiệt, bộ hâm nước, hệ thống thu hồi nhiệt thải và các thiết bị nhiệt độ cao khác, ống cánh hàn tần số cao TP347H có thể được thiết kế để đáp ứng các yêu cầu cụ thể về nhiệt, cơ, kích thước và kiểm tra.
