| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây HFW | Vật liệu: | ASTM A213 T9 |
|---|---|---|---|
| Ứng dụng: | máy sưởi siêu tốc | Bưu kiện: | VỎ GỖ KHUNG SẮT |

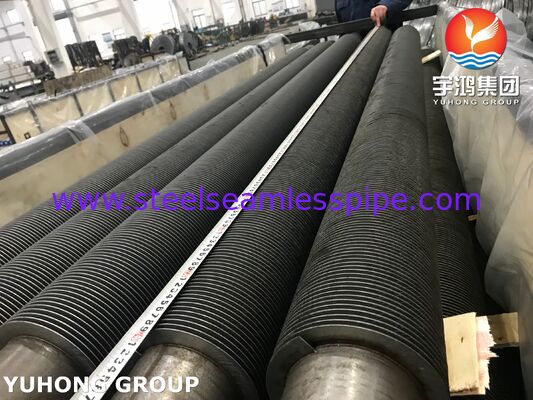

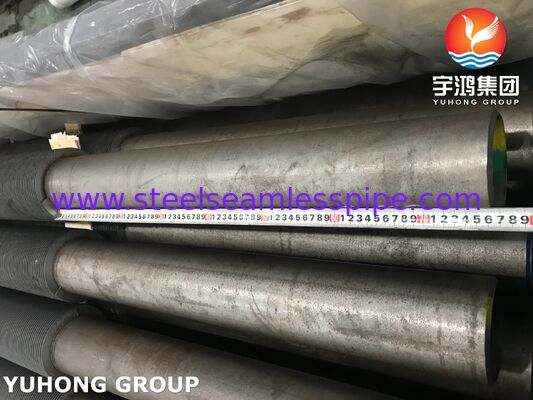

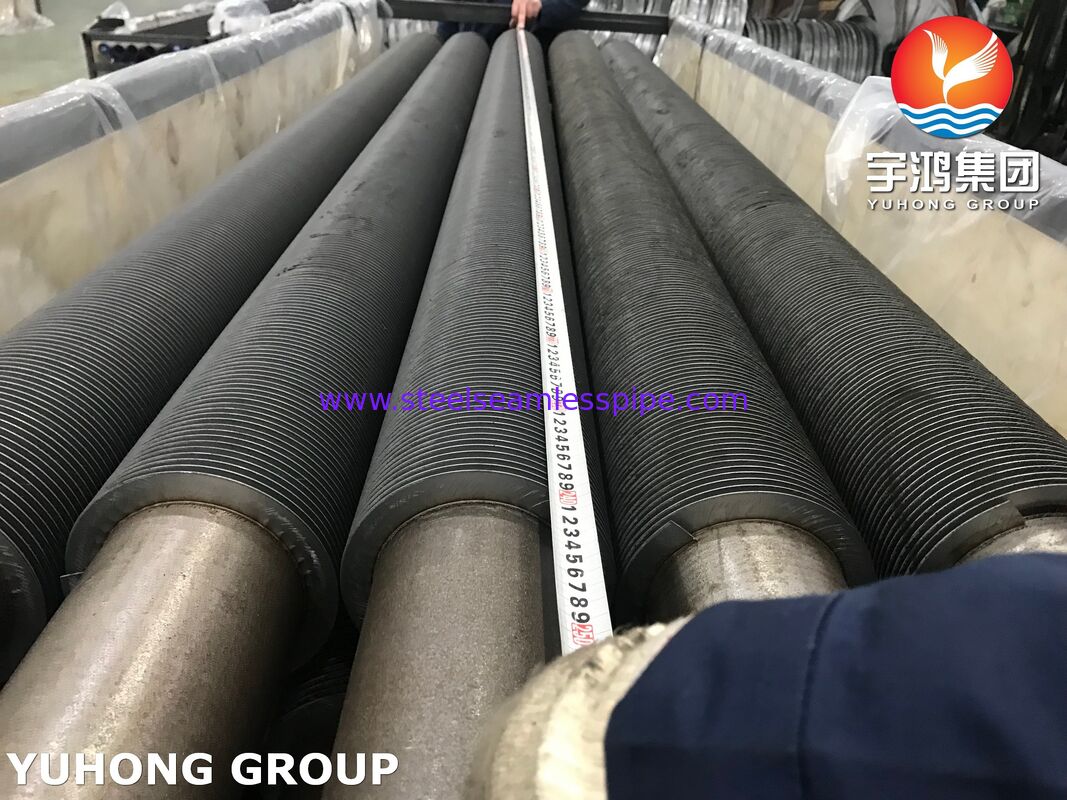

Ống cánh hàn tần số cao ASTM A213 T9 cho bộ quá nhiệt là các bộ phận truyền nhiệt nhiệt độ cao được thiết kế cho các ứng dụng nồi hơi, sản xuất điện, thu hồi nhiệt thải và gia nhiệt công nghiệp đòi hỏi khắt khe. Các ống sử dụng thép hợp kim ASTM A213 T9 làm ống nền, trong khi cánh được hàn liên tục lên bề mặt ống bằng quy trình hàn điện trở tần số cao.
T9 là một thép hợp kim crôm-molypden được phát triển cho dịch vụ ở nhiệt độ cao. Sự kết hợp của crôm, molypden, độ bền ở nhiệt độ cao, khả năng chống oxy hóa và độ ổn định nhiệt làm cho nó phù hợp với các bộ phận quá nhiệt tiếp xúc với khí đốt nóng.
Cấu trúc cánh hàn tần số cao làm tăng đáng kể diện tích truyền nhiệt bên ngoài so với ống trần. Điều này cho phép bộ quá nhiệt đạt được hiệu quả truyền nhiệt phía khí trong khi vẫn duy trì bề mặt truyền nhiệt nhỏ gọn.
Đối với các ứng dụng bộ quá nhiệt, các ống này có thể được sản xuất theo đường kính ống, độ dày thành ống, chiều cao cánh, độ dày cánh, bước cánh, chiều dài ống, cấu hình cánh và yêu cầu vật liệu.
Bộ quá nhiệt truyền nhiệt từ khí thải nhiệt độ cao sang hơi bão hòa hoặc hơi được gia nhiệt một phần, tạo ra hơi quá nhiệt có nhiệt độ cao hơn để sử dụng cho tuabin hạ lưu hoặc quy trình.
Bề mặt truyền nhiệt cần chịu được:
ASTM A213 T9 có lợi thế trong môi trường này vì hợp kim crôm và molypden của nó mang lại hiệu suất nhiệt độ cao tốt hơn so với ống thép carbon thông thường.
cánh hàn tần số cao tiếp tục cải thiện hiệu quả truyền nhiệt bằng cách mở rộng diện tích bề mặt phía khí. Điều này có thể cho phép đạt được công suất truyền nhiệt lớn hơn trong một bộ quá nhiệt có kích thước tương đối nhỏ gọn.
Ống cánh HFW ASTM A213 T9 đặc biệt phù hợp với:
Đây là ứng dụng chính cho sản phẩm này. Ống cánh T9 có thể được sử dụng trong các bộ phận quá nhiệt loại đối lưu, nơi khí thải nóng truyền nhiệt cho hơi nước.
Chúng có thể được tích hợp vào các bề mặt truyền nhiệt nồi hơi áp suất cao và nhiệt độ cao được sử dụng trong các nhà máy điện.
Ống cánh T9 có thể được sử dụng khi khí thải nhiệt độ cao được thu hồi để tạo ra hoặc quá nhiệt hơi nước.
Chúng có thể được xem xét cho các bộ phận truyền nhiệt nhiệt độ cao được chọn của máy tạo hơi thu hồi nhiệt, tùy thuộc vào yêu cầu về nhiệt độ, áp suất, luyện kim và hàn của nhà thiết kế HRSG.
Các ngành công nghiệp quy trình yêu cầu sản xuất hơi nước nhiệt độ cao có thể sử dụng ống cánh hợp kim thép trong các bộ phận quá nhiệt và thu hồi nhiệt phù hợp.
Kích thước cuối cùng luôn phải được xác định bởi thiết kế nồi hơi hoặc bộ trao đổi nhiệt. Các phạm vi sau đây là các khả năng sản xuất điển hình chứ không phải là giới hạn của sản phẩm.
| Mục | Phạm vi phổ biến |
|---|---|
| Đường kính ngoài | 25,4–63,5 mm |
| Độ dày thành | 2,5–8,0 mm |
| Chiều dài ống | 3.000–15.000 mm |
| Chiều cao cánh | 8–25 mm |
| Độ dày cánh | 0,8–2,5 mm |
| Bước cánh | 2,5–10 mm |
| Loại cánh | Rắn / có răng cưa, tùy thuộc vào thiết kế |
Đối với các dự án công nghiệp lớn, đường kính ống, độ dày thành, kích thước cánh và chiều dài đặc biệt có thể được sản xuất theo bản vẽ của khách hàng và thông số kỹ thuật dự án.
Một cấu hình phổ biến có thể bao gồm:
Ống ASTM A213 T9 + cánh thép carbon/hợp kim + kết nối HFW liên tục
Vật liệu cánh nên được lựa chọn theo nhiệt độ khí thải, môi trường ăn mòn, yêu cầu giãn nở nhiệt, quy trình hàn và thông số kỹ thuật của người mua.
Các giá trị sau đây đại diện cho các yêu cầu hóa học điển hình cho ASTM A213 T9. Phiên bản tiêu chuẩn và thông số kỹ thuật mua hàng áp dụng nên được sử dụng để chấp nhận cuối cùng.
| Nguyên tố | Yêu cầu ASTM A213 T9 điển hình, % |
|---|---|
| Carbon (C) | 0,15 tối đa. |
| Mangan (Mn) | 0,30–0,60 |
| Phốt pho (P) | 0,025 tối đa. |
| Lưu huỳnh (S) | 0,025 tối đa. |
| Silic (Si) | 0,25–1,00 |
| Crôm (Cr) | 8,00–10,00 |
| Molypden (Mo) | 0,90–1,10 |
hệ hợp kim Cr-Mo đặc biệt quan trọng đối với dịch vụ ở nhiệt độ cao. Crôm góp phần chống oxy hóa, trong khi molypden cải thiện độ bền ở nhiệt độ cao và khả năng chống biến dạng.
Lưu ý: Thành phần hóa học nên được xác minh với phiên bản ASTM A213/ASME SA213 chính xác được chỉ định trong đơn đặt hàng.
Các yêu cầu cơ học tối thiểu điển hình của ASTM A213 T9 bao gồm:
| Thuộc tính | Yêu cầu ASTM A213 T9 |
|---|---|
| Độ bền kéo | 415 MPa tối thiểu. |
| Giới hạn chảy | 205 MPa tối thiểu. |
| Độ giãn dài | 30% tối thiểu. |
Các tính chất cơ học thường được xác minh bằng chứng nhận thử nghiệm vật liệu và các quy trình thử nghiệm cơ học áp dụng.
Đối với việc mua hàng thực tế, phiên bản ASTM/ASME áp dụng mới nhất và thông số kỹ thuật dự án sẽ được ưu tiên hơn các giá trị chung được hiển thị ở trên.
Cánh được gắn liên tục vào ống T9 bằng một quy trình hàn điện trở tần số cao.
Trong quá trình sản xuất:
Không giống như cánh gắn cơ học, cánh HFW được sản xuất đúng cách cung cấp một liên kết liên tục dọc theo giao diện cánh-ống, điều này quan trọng đối với dẫn nhiệt và độ tin cậy dịch vụ lâu dài.
Kiểm soát chất lượng nên bao gồm cả ống nền ASTM A213 T9 và mối hàn cánh tần số cao.
Phân tích quang phổ hoặc phân tích hóa học phù hợp khác có thể được sử dụng để xác minh thành phần hợp kim T9.
Thử nghiệm kéo xác minh độ bền kéo, giới hạn chảy và độ giãn dài yêu cầu của vật liệu ống nền.
Thử nghiệm độ cứng có thể được thực hiện để xác minh tình trạng vật liệu và tính nhất quán sản xuất khi được yêu cầu bởi thông số kỹ thuật áp dụng.
Thử nghiệm áp suất thủy tĩnh có thể được thực hiện trên ống nền hoặc cụm lắp ráp hoàn chỉnh theo tiêu chuẩn ASTM/ASME áp dụng và yêu cầu của người mua.

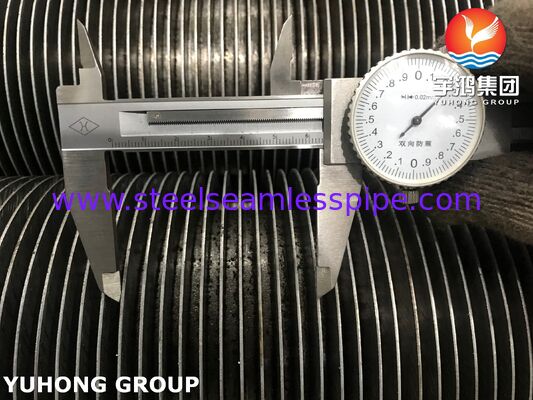

Các kiểm tra kích thước điển hình bao gồm:
Bề mặt ống và cánh được kiểm tra bằng mắt để tìm:
Mối hàn HFW nên được đánh giá theo yêu cầu chất lượng của người mua. Kiểm tra mối hàn phá hủy, kiểm tra luyện kim, thử nghiệm bóc tách/gắn kết, hoặc các phương pháp kiểm tra áp dụng khác có thể được chỉ định để đủ điều kiện và kiểm soát sản xuất.
Khi được yêu cầu bởi thông số kỹ thuật dự án, các phương pháp NDE áp dụng có thể bao gồm:
Phương pháp NDE chính xác nên được lựa chọn dựa trên thông số kỹ thuật ống, mã thiết kế, điều kiện dịch vụ và kế hoạch kiểm tra của người mua.
Thép T9 Cr-Mo được thiết kế cho dịch vụ nồi hơi và bộ trao đổi nhiệt ở nhiệt độ cao.
Cánh cung cấp diện tích bề mặt phía khí lớn hơn đáng kể so với ống trần có cùng đường kính.
Kết nối HFW liên tục cung cấp đường dẫn truyền nhiệt trực tiếp giữa ống và cánh.
Mật độ diện tích bề mặt cao hơn có thể giúp kỹ sư đạt được công suất truyền nhiệt yêu cầu trong một bộ phận truyền nhiệt nhỏ hơn.
Sự kết hợp của thép hợp kim T9 và cấu trúc cánh hàn làm cho sản phẩm phù hợp với các ứng dụng quá nhiệt và thu hồi nhiệt nhiệt độ cao được chọn.
Mỗi lô sản xuất có thể được cung cấp với tài liệu chất lượng phù hợp, chẳng hạn như:
Các yêu cầu kiểm tra có thể được tùy chỉnh theo ASME, ASTM, EN, API, thông số kỹ thuật dự án hoặc kế hoạch kiểm tra và thử nghiệm được người mua phê duyệt.
Ống cánh hoàn thiện thường được bảo vệ chống hư hỏng cơ học trong quá trình vận chuyển. Tùy thuộc vào chiều dài ống và yêu cầu của khách hàng, việc đóng gói có thể bao gồm:
Đối với các lô hàng quốc tế, việc đóng gói nên được lựa chọn theo chiều dài ống, trọng lượng, điểm đến, phương pháp xử lý và yêu cầu của khách hàng.
Ống cánh hàn tần số cao ASTM A213 T9 là các bộ phận truyền nhiệt được thiết kế cho các ứng dụng nồi hơi và thu hồi nhiệt nhiệt độ cao. Ưu điểm chính của chúng là sự kết hợp của ống nền thép hợp kim Cr-Mo T9 với cánh hàn tần số cao liên tục, cung cấp cả hiệu suất vật liệu ở nhiệt độ cao và diện tích truyền nhiệt phía khí tăng lên.
Chúng đặc biệt phù hợp với bộ quá nhiệt, bộ tái nhiệt, nồi hơi điện, nồi hơi thu hồi nhiệt thải, HRSG và các hệ thống thu hồi nhiệt công nghiệp được chọn.
Đối với nhà sản xuất bộ quá nhiệt hoặc nhà thầu EPC, các thông số mua hàng quan trọng nhất là thông số kỹ thuật ống T9, OD và độ dày thành ống, vật liệu cánh, chiều cao cánh, độ dày cánh, bước cánh, chất lượng gắn cánh, nhiệt độ thiết kế, áp suất thiết kế và các yêu cầu kiểm tra áp dụng.
