| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây có răng cưa | Vật liệu: | ASTM A312 TP304H |
|---|---|---|---|
| Ứng dụng: | Nhà sản xuất HRSG | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | Ống cánh ASTM A312 TP304H,ống cánh răng cưa cho HRSG,ống cánh TP304H có bảo hành |
||

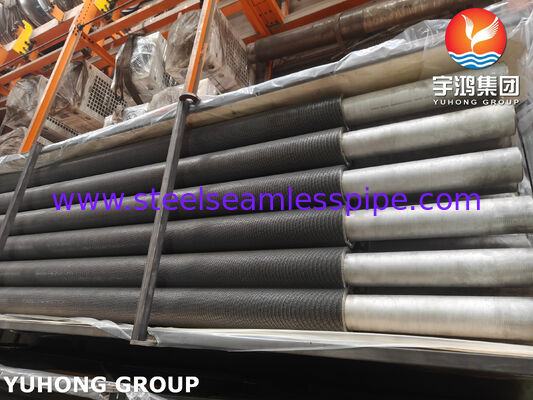

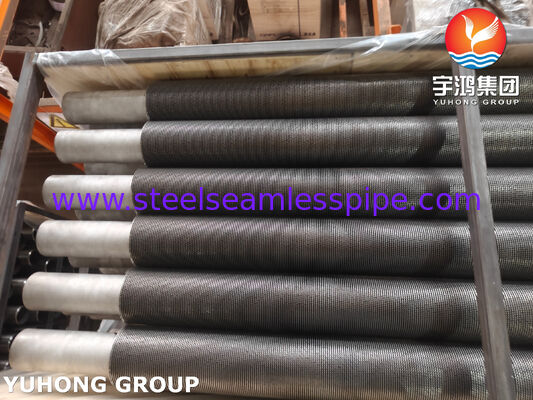

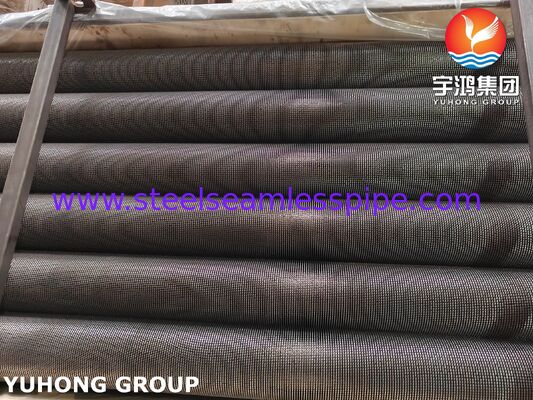

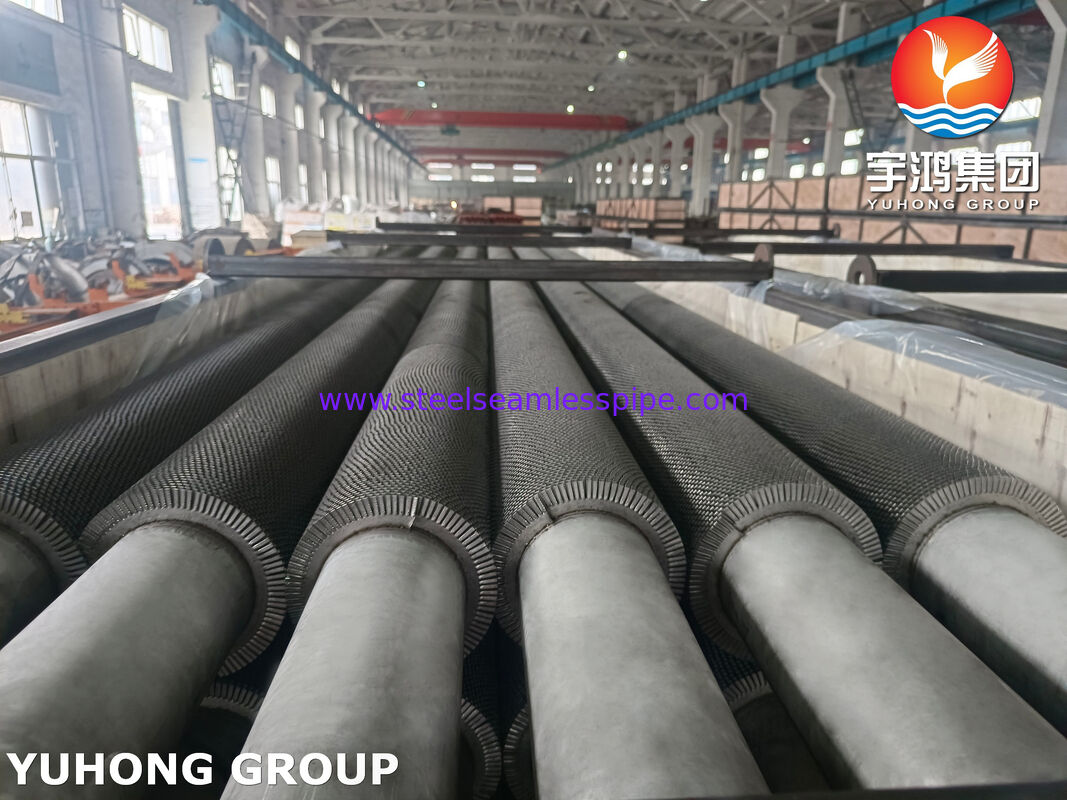

Các loại ống có vây móng ASTM A312 TP304Hlà ống truyền nhiệt nhiệt độ cao bằng thép không gỉ được phát triển choMáy phát hơi phục hồi nhiệt (HRSG), nồi hơi phục hồi nhiệt thải, máy trao đổi nhiệt công nghiệp và các hệ thống nhiệt đòi hỏi khác.
TP304H là một loại thép không gỉ austenitic với hàm lượng carbon cao hơn so với tiêu chuẩn TP304.Độ bền nhiệt độ cao, khả năng chống oxy hóa, khả năng chống ăn mòn và khả năng hàn tốtkhi được xử lý đúng cách.
Thiết kế vây móng tăng bề mặt truyền nhiệt bên ngoài trong khi tạo ra nhiễu loạn bên mặt khí.Điều này cho phép phục hồi nhiệt hiệu quả từ khí thải nóng mà không cần một gói chuyển nhiệt quá lớnĐối với các nhà sản xuất HRSG, các đặc điểm này làm cho các ống có vây cào TP304H phù hợp cho các ứng dụnghiệu suất nhiệt, độ bền, thiết kế thiết bị nhỏ gọn và chống oxy hóa ở nhiệt độ caoquan trọng.
Trong một HRSG, khí thải nóng từ một tua-bin khí đốt đi qua các ngân hàng ống truyền nhiệt. Nước hoặc hơi bên ống hấp thụ nhiệt từ khí thải.
Một ống trần thông thường có diện tích bề mặt bên ngoài hạn chế.cho phép nhà thiết kế HRSG có được công suất nhiệt yêu cầu với một bố trí ống nhỏ gọn hơn.
ASTM A312 TP304His particularly attractive for selected high-temperature sections because its stainless-steel construction provides better resistance to oxidation and corrosion than conventional carbon-steel finned tubes.
Các ứng dụng điển hình bao gồm:
Các ống có vây móng của chúng tôi có thể được sản xuất bằng cách sử dụng mộtquá trình hàn điện trở tần số cao, trong đó dải vây liên tục được cuộn xoắn ốc xung quanh ống cơ sở và hàn với bề mặt ống.
Sau đó, vây được hình thành cơ học thành một cấu hình bị đinh hoặc phân đoạn.
Công trình này cung cấp:
Đối với các ứng dụng HRSG, ống chính xác, vây, pitch, chiều cao và độ dày nên được chọn theoNhiệt độ khí, điều kiện hơi nước/nước, giảm áp suất, môi trường ăn mòn và nhiệm vụ chuyển nhiệt cần thiết.
Kích thước có thể được tùy chỉnh theo thiết kế nhiệt và cơ học của nhà sản xuất HRSG.
| Parameter | Phạm vi phổ biến |
|---|---|
| Chiều kính bên ngoài | 25-63,5 mm |
| Độ dày tường | 2.0 ¥6.0 mm |
| Chiều dài ống | 3,00015000 mm |
| Chiều dài ống thông thường | 612000 mm |
| Parameter | Phạm vi phổ biến |
|---|---|
| Chiều cao vây | 8 ̊25 mm |
| Độ dày vây | 0.8 ∙ 2.5 mm |
| Vòng vây | 2.5 ¢ 8 mm |
| Mật độ vây | 125-400 vây/m |
| Vật liệu vây | Thép không gỉ hoặc hợp kim tương thích |
| Loại vây | Vòng vây xoắn ốc đinh / phân đoạn |
Đây làphạm vi sản xuất điển hình thay vì các yêu cầu kích thước cố định của ASTM- Kích thước cuối cùng có thể được sản xuất theo bản vẽ thiết kế HRSG của khách hàng và tính toán chuyển nhiệt.
Các giá trị sau đại diện cho các yêu cầu hóa học được chỉ định chung choASTM A312 TP304HPhiên bản áp dụng của thông số kỹ thuật mua hàng nên luôn điều chỉnh giấy chứng nhận vật liệu cuối cùng.
| Nguyên tố | Nhu cầu điển hình, trọng lượng% |
|---|---|
| Carbon (C) | 0.04'0.10 |
| Mangan (Mn) | ≤ 200 |
| Silicon (Si) | ≤ 100 |
| Phốt pho (P) | ≤ 0.045 |
| Lượng lưu huỳnh | ≤ 0.030 |
| Chrom (Cr) | 18.0 ¢20.0 |
| Nickel (Ni) | 8.0110 |
| Sắt (Fe) | Số dư |
Hàm lượng crôm và niken tương đối cao cung cấp cấu trúc thép không gỉ austenit và khả năng chống ăn mòn / oxy hóa liên quan đến gia đình 304.
Các yêu cầu cơ khí tối thiểu điển hình cho ASTM A312 TP304H bao gồm:
| Tài sản | Yêu cầu |
|---|---|
| Độ bền kéo | ≥ 515 MPa |
| Sức mạnh năng suất, 0,2% bù đắp | ≥ 205 MPa |
| Chiều dài | ≥ 35% |
Các tính chất thực tế nên được xác nhận so với phiên bản ASTM A312/A312M áp dụng và thông số kỹ thuật dự án của người mua.
Đối với dịch vụ HRSG, các yêu cầu về tính chất cơ học nên được xem xét cùng vớiNhiệt độ thiết kế, áp suất, phơi nhiễm bò, chu kỳ nhiệt và điều kiện ăn mòn.
Các ống nhăn răng TP304H của chúng tôi có thể được sản xuất thông qua quy trình được kiểm soát sau:
Các ống thép không gỉ ASTM A312 TP304H được kiểm tra về độ chính xác kích thước, tình trạng bề mặt và nhận dạng vật liệu.
Dải vây thép không gỉ được cắt đến chiều rộng và độ dày được chỉ định và chuẩn bị để hàn liên tục.
Dải vây được cuộn xoắn ốc xung quanh ống trong khi năng lượng điện tần số cao tạo ra nhiệt địa phương tại giao diện vây-tuy.Áp lực được áp dụng để tạo ra một liên kết kim loại liên tục.
Vòng vây xoắn ốc liên tục được đinh cơ học để tạo ra hồ sơ phân đoạn cần thiết.
Hình học vây, độ cao, chiều cao và sự sắp xếp được kiểm soát để đáp ứng các thông số kỹ thuật của khách hàng.
Các đầu ống được làm sạch và hoàn thành theo yêu cầu của nhà sản xuất HRSG.
Kiểm tra kích thước, hình ảnh, vật liệu và hàn / gắn kết được thực hiện trước khi thả cuối cùng.
Kiểm soát chất lượng là đặc biệt quan trọng đối với các ống có vây HRSG vì chúng hoạt động dướitải nhiệt liên tục và thay đổi nhiệt độ lặp đi lặp lại.
Tùy thuộc vào thông số kỹ thuật mua hàng, kiểm tra có thể bao gồm:
Định dạng vật liệu tích cực (PMI) hoặc phân tích hóa học trong phòng thí nghiệm có thể được thực hiện để xác minh chất lượng vật liệu TP304H.
Xét nghiệm kéo xác minh sức mạnh sản xuất, sức mạnh kéo và kéo dài.
Bụi cơ sở có thể được thử nghiệm thủy tĩnh theo các yêu cầu ASTM A312 và thông số kỹ thuật của người mua.
Kiểm tra dòng Eddy có thể phát hiện một số sự gián đoạn bề mặt và gần bề mặt trong ống.
UT có thể được chỉ định để kiểm tra tường ống hoặc khu vực hàn tùy thuộc vào yêu cầu của dự án.
Việc gắn vây được kiểm tra về tính liên tục, chất lượng dính và các khu vực hàn không hoàn chỉnh.
Mặt ống, hình học vây, ngoại hình hàn và đầu ống được kiểm tra trực quan.
Các phép đo điển hình bao gồm:
Vòng vây có sợi râu tăng đáng kể diện tích chuyển nhiệt bên ngoài so với ống trần.
Hình học vây bị gián đoạn thúc đẩy nhiễu loạn và cải thiện chuyển nhiệt phía khí.
TP304H cung cấp khả năng chống nhiều môi trường ăn mòn và oxy hóa hơn đáng kể so với các vật liệu ống thép cacbon thông thường.
TP304H được thiết kế cho các ứng dụng nhiệt độ cao, nơi vật liệu phải duy trì các tính chất cơ học hữu ích.
Xây dựng hàn tần số cao cung cấp một kết nối liên tục và mạnh mẽ về mặt cơ học từ vây đến ống.
Khu vực chuyển nhiệt cao hơn có thể giúp các kỹ sư đạt được hiệu suất nhiệt cần thiết trong bề mặt chuyển nhiệt nhỏ gọn.
Một cấu trúc vây hàn được thiết kế và sản xuất đúng cách có thể chịu được quá trình sưởi ấm và làm mát lặp đi lặp lại liên quan đến hoạt động HRSG.
ASTM A312 TP304H ống có vây móng được thiết kế chủ yếu cho:
Đối với các nhà sản xuất HRSG, chúng tôi có thể sản xuất các ống có vây răng theo yêu cầu cụ thể của dự án, bao gồm:
Bụi cơ sở:ASTM A312 TP304H
Loại vây:Vòng vây xoắn ốc
Phụng vụ vây:Đào tần số cao
Vật liệu vây:Thép không gỉ / hợp kim quy định theo dự án
Chiều dài ống:Khách hàng được chỉ định
Độ cao của vây:Khách hàng được chỉ định
Chiều cao vây:Khách hàng được chỉ định
Độ dày vây:Khách hàng được chỉ định
Kiểm tra:Theo yêu cầu của ASTM, ASME và người mua
Tài liệu:Chứng chỉ thử vật liệu, báo cáo kiểm tra kích thước và ghi chép NDT/kiểm tra áp dụng
Các kích thước ống và vây cuối cùng luôn được thiết lập từThiết kế nhiệt HRSG, thiết kế cơ khí và thông số kỹ thuật dự án áp dụng, thay vì chọn kích thước chỉ từ bảng kích thước tiêu chuẩn.
Đối với các ứng dụng HRSG, mỗi lô sản xuất có thể được cung cấp với tài liệu có thể truy xuất lại bao gồm:
Khả năng theo dõi này giúp các nhà sản xuất HRSG tích hợp các ống vàoHệ thống kiểm soát chất lượng và hệ thống tài liệu thiết bị áp suất.
