| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG HOLDING GROUP |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Số mô hình: | ỐNG VÒI SS |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | GÓI HỘP GỖ |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 1000T |
| Base Material: | TP304,TP304L,TP316L,TP317L,TP321,TP310S | Fin Material: | Alu.1100,Alu.1060 |
|---|---|---|---|
| OD: | 20mm OD Min To 219mm OD | WT: | Minimum 2mm Up To 16mm |
| Package: | Per Drawing | ||
| Làm nổi bật: | Ống ngưng tụ có vây,Ống đùn ép công nghiệp dầu mỏ,Ống có vây trao đổi nhiệt TP304 |
||

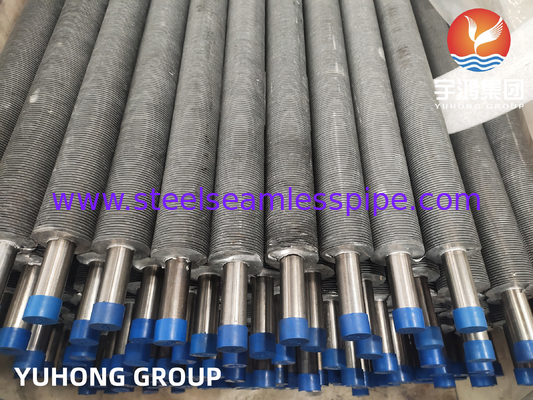

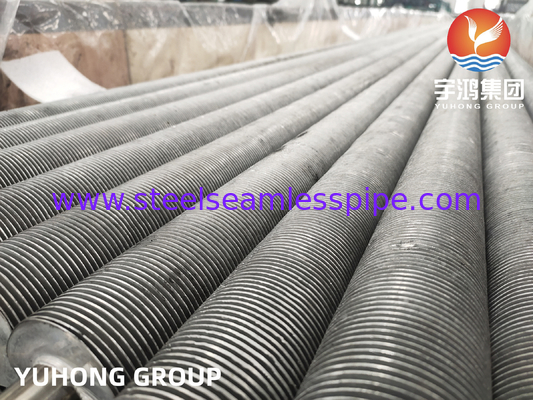

Ống vây đùn ASTM A213 TP304 cho ứng dụng bộ ngưng tụ và bộ làm mát không khí ống trao đổi nhiệt dầu khí
Ống vây đặc HFW, viết tắt của Ống vây xoắn ốc hàn tần số cao
Ống vây xoắn ốc cung cấp cho nhà thiết kế hiệu quả nhiệt cao và các giải pháp thiết kế nhỏ gọn cho một loạt các bộ trao đổi nhiệt nơi sử dụng khí thải sạch. Ống vây xoắn ốc được sản xuất ở cả hai loại Đặc và Răng cưa.
Ống vây đặc xoắn ốc được sản xuất bằng cách quấn dải vây liên tục theo hình xoắn ốc trên ống. Hàn điện trở HF thường sử dụng tần số 400 kHz. Vây quấn quanh ống và hàn liên tục. Dải vây được quấn theo hình xoắn ốc lên ống và được hàn liên tục bằng quy trình điện tần số cao vào ống cơ sở dọc theo gốc xoắn ốc. Dải vây được giữ dưới lực căng và bị giới hạn theo chiều ngang khi nó được tạo hình xung quanh ống, do đó đảm bảo rằng dải này tiếp xúc mạnh mẽ với bề mặt ống cơ sở. Mối hàn liên tục được áp dụng tại điểm mà dải vây bắt đầu uốn cong xung quanh đường kính ống, sử dụng quy trình hàn hồ quang kim loại khí.
Đối với một kích thước ống hoặc ống nhất định, diện tích bề mặt truyền nhiệt mong muốn trên một đơn vị chiều dài của ống có thể thu được bằng cách chỉ định chiều cao vây, độ dày vây và / hoặc số lượng vây trên mỗi mét chiều dài.
Ống vây đặc HFW
Cấu hình ống vây thép hàn này có thể được sử dụng cho bất kỳ ứng dụng trao đổi nhiệt nào và đặc biệt phù hợp với các ứng dụng nhiệt độ cao và áp suất cao. Các tính năng quan trọng của cấu hình này là liên kết hiệu quả, hiệu quả của vây với ống trong mọi điều kiện nhiệt độ và áp suất, và khả năng chịu được nhiệt độ phía vây cao.
Một vây xoắn ốc liên tục được gắn vào ống cơ sở bằng phương pháp hàn điện trở tần số cao để tạo ra một liên kết hiệu quả và đáng tin cậy về mặt nhiệt.
Chi tiết kỹ thuật / Chi tiết ống cơ sở
Đường kính ống: Tối thiểu 20 mm OD đến Tối đa 219 mm OD.
Độ dày ống: Tối thiểu 2 mm đến 16mm
Vật liệu ống: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Corten, Thép duplex, Thép Super Duplex, Inconel, High Chrome High Nickle & Incolloy, vật liệu CK 20 và một số vật liệu khác.
Chi tiết vây
Độ dày vây: Tối thiểu 0,8 mm đến Tối đa 4 mm
Chiều cao vây: Tối thiểu 0,25” (6,35 mm) đến Tối đa 1,5” (38 mm)
Mật độ vây: Tối thiểu 43 vây trên mét đến Tối đa 287 vây trên mét
Vật liệu: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Corten, Thép Duplex và Incolloy.
Để có báo giá nhanh chóng, vui lòng gửi kèm các yêu cầu sau:
Số lượng,
ống cơ sở: Đường kính, độ dày, chiều dài và thông số kỹ thuật vật liệu.
Vây: thông số kỹ thuật vật liệu, loại (đặc hoặc răng cưa), chiều cao, độ dày, khoảng cách, chiều dài vây và các phần không có vây. Chi tiết chuẩn bị mối hàn nếu cần.
Thời gian giao hàng yêu cầu.
Từ khóa: Ống vây, Ống vây, Ống vây xoắn ốc, Ống vây đặc, Ống vây răng cưa, Ống vây răng cưa xoắn ốc, Tubos Aletados
| *Đây là các mẫu vây/ống phổ biến nhất. Chúng tôi có hơn 20 kết hợp vây và ống tấm khác nhau. Liên hệ với tôi để biết thêm thông tin và các tùy chọn. | ||
| Bề mặt vây xoắn ốc (OD ống – Chiều cao vây xoắn ốc khả dụng trên ống) | ||
| 5/8″ – 3/8″, 1/2″ và 7/16″ | 1″ – 3/8″, 1/2″ , 7/16″ và 5/8″ | 1 1/4″ – 3/8″, 1/2″ , 7/16″ và 5/8″ |
| 15.875mm – 9.525mm, 12.7mm và 11.113mm | 25.4mm – 9.525mm, 12.7mm, 11.113mm và 15.875mm | 31.75mm – 9.525mm, 12.7mm, 11.113mm và 15.875mm |
| ||
