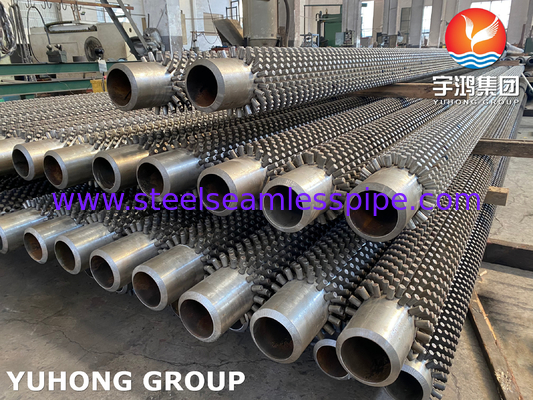

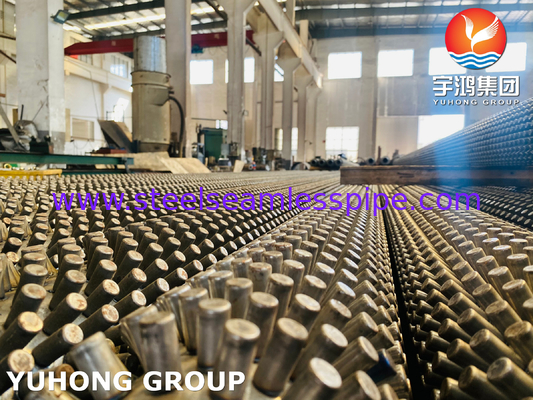

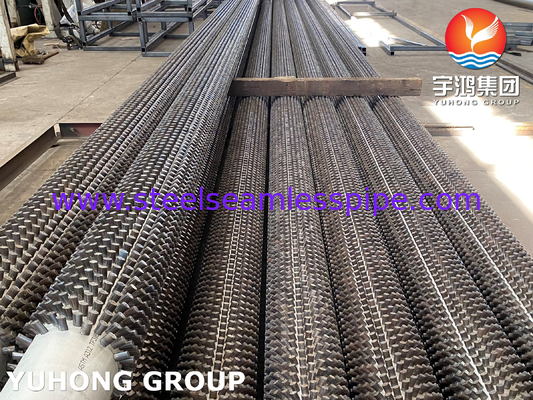

Ống cánh tản nhiệt có đinh HFW: Ống cơ sở ASME SA213 TP347H với đinh thép 11% Cr cho bộ gia nhiệt

HFW ống vây đệm: ASME SA213 TP347H ống cơ sở với 11% Cr thép đệm cho lò sưởi

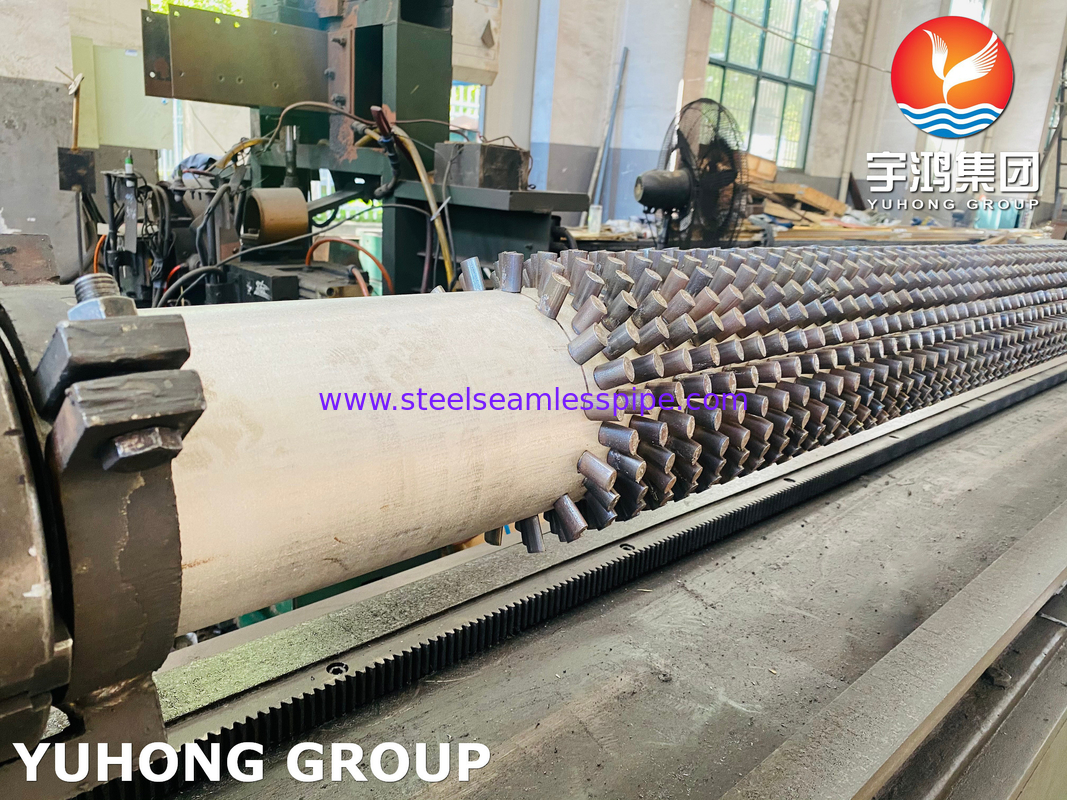

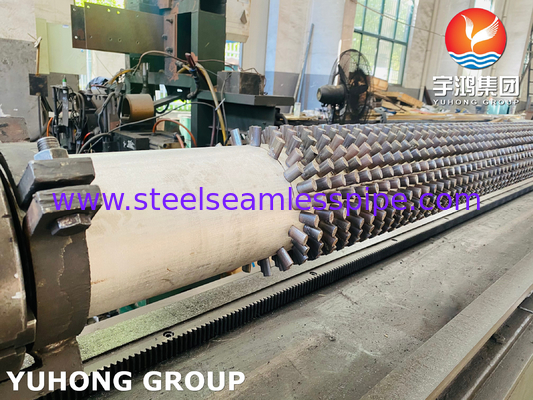

Bụi có vây đinhPhòng hàn HF thường sử dụng tần số 400 kHz. Vòng hàn được quấn quanh ống và hàn liên tục.Dải vây được cuộn xoắn ốc trên ống và liên tục hàn với quá trình điện tần số cao đến ống cơ sở dọc theo gốc xoắn ốcDải vây được giữ dưới căng và giới hạn theo chiều ngang khi nó được đúc xung quanh ống, do đó đảm bảo rằng dải tiếp xúc mạnh với bề mặt của ống cơ sở.hàn liên tục được áp dụng tại điểm mà dải vây bắt đầu uốn cong xung quanh đường kính ống bằng cách sử dụng quá trình hàn cung kim loại khí.

Đối với một ống hoặc kích thước ống nhất định, diện tích bề mặt truyền nhiệt cần thiết cho mỗi đơn vị chiều dài của ống có thể được lấy bằng cách xác định chiều cao vây thích hợp,Độ dày vây và/hoặc số lượng vây trên mỗi mét chiều dài.

Thông tin chi tiết về ống nền

• Chiều kính ống: 25 mm OD Min đến 219 mm OD Max
• Độ dày ống: Ít nhất 2 mm đến 16 mm
• Vật liệu ống: Thép carbon, thép không gỉ, thép hợp kim, thép Corten, thép képlex, thép siêu képlex, Inconel, cao Chrome cao Nickel & Incolloy, vật liệu CK 20 và một số vật liệu khác.

Thông tin chi tiết

• Độ dày của vây: tối thiểu 5 mm đến tối đa 20 mm
• Độ cao của vây: Min 0,25 ′′ (6,35 mm) đến tối đa.1.5 ′′ (38 mm)
• Mật độ vây: Min 43 vây mỗi mét đến tối đa 287 vây mỗi mét
• Vật liệu: Thép carbon, thép không gỉ ((ss304, 11Cr, 13Cr), thép hợp kim, thép Corten, thép kép và hợp kim.

Đặc điểm của ống đệm

• Nhét nhỏ vì nó chiếm ít không gian
• Sức bền cao
• Ưu tiên so với ống có vây như một hệ thống truyền nhiệt
• Hiệu suất cao hơn

Các ống thép liền mạch chủ yếu được sử dụng trong nồi hơi và lò. Hầu hết được sử dụng trong môi trường ăn mòn. Trong ngành công nghiệp hóa dầu, dầu thô dày đặc hơn đi qua ống đinh.Nhiệt được tạo ra từ bên ngoài của ốngỞ đầu kia của ống, chúng ta có được sản phẩm lỏng, sau đó được gửi để xử lý.

Các ống đệm cũng được sử dụng trong nồi hơi ống nước. Chúng giúp làm nóng nước.

Việc sử dụng các ống sợi giảm việc sử dụng các ống trần vì bề mặt truyền nhiệt của một ống sợi có thể thay thế bề mặt truyền nhiệt của 4 đến 10 ống trần.

Các ống có dây có thể được sử dụng ở những nơi sử dụng nhiên liệu khắc nghiệt có thể gây thiệt hại cho môi trường.bề mặt bên ngoài của ống đệm có thể được phủ hoặc xử lý bằng lớp bảo vệ.

Các ống nhăn cũng được sử dụng trong nồi hơi bùn soda và lò phản ứng giường chất lỏng vì chúng giảm thiểu xói mòn.

Chúng cũng được sử dụng trong các nhà máy thép, máy làm mát không khí, nhà máy điện, bộ trao đổi nhiệt, v.v.

Kích thước và vật liệu của ống đệm

Ứng dụng

Ngành công nghiệp điện

• Máy sưởi siêu nóng và sưởi ấm lại: Với khả năng chống ăn mòn và nhiệt độ cao xuất sắc, chúng chịu được xói mòn hơi nước để tăng hiệu quả truyền nhiệt để tạo hơi nước nhiệt độ cao.
• Máy tiết kiệm: Tăng diện tích hấp thụ nhiệt để thu hồi nhiệt thải từ khí khói, cải thiện hiệu quả nhiệt của nồi hơi.

Ngành hóa dầu

• Cửa lò: Ứng dụng trong các phần bức xạ và đối lưu của lò sưởi, hoạt động ổn định dưới nhiệt độ cao, áp suất và môi trường ăn mòn để làm nóng chất lỏng quy trình.
• Cửa lò sưởi và xử lý nhiệt: Được sử dụng làm yếu tố sưởi ấm, chống xói mòn khí khói nhiệt độ cao để đảm bảo sưởi ấm ổn định cho chế biến kim loại.

Công nghiệp giấy

• Máy tiêu hóa bột: Chức năng như các yếu tố sưởi ấm trong môi trường nhiệt độ cao, kiềm cao để tạo điều kiện nấu ăn bột và cải thiện hiệu quả sản xuất.
• Thiết bị sấy hơi: Chuyển nhiệt hơi nước sang giấy khô nhanh chóng, cải thiện chất lượng sản phẩm.

Các lĩnh vực khác

• Công nghiệp chế biến thực phẩm: Được sử dụng trong thiết bị sưởi ấm để nướng, hấp và sấy khô để duy trì chất lượng thực phẩm.
• Hàng không vũ trụ: Ứng dụng trong các thành phần đòi hỏi sự phân tán nhiệt cao, tận dụng cấu trúc vây để cải thiện hiệu suất nhiệt trong động cơ máy bay và các bộ phận liên quan.
