Máy trao đổi nhiệt làm mát bằng không khí API 661, chứng nhận ASME U Stamp cho nhà máy lọc dầu

Bộ trao đổi nhiệt làm mát bằng không khí API 661, Tem ASME U được chứng nhận cho Nhà máy lọc dầu

Mô tả sản phẩm
Bộ trao đổi nhiệt làm mát bằng không khí loại phích cắm API 661 được chứng nhận ASME U Stamp này được thiết kế cho các quy trình lọc dầu áp suất cao. Với các ống có vây bằng thép carbon hoặc thép không gỉ, cấu hình đầu cắm đảm bảo tính toàn vẹn bịt kín tuyệt đối dưới áp suất lên tới 15-30 MPa. Được thiết kế để xử lý hydro, tinh chế các phân đoạn và điều kiện nhiệt độ khắc nghiệt, máy làm mát không khí ít phải bảo trì này mang đến khả năng tản nhiệt tối ưu và tiết kiệm nước hoàn toàn.

Thông số sản phẩm

Giới thiệu

Tiêu chuẩn cốt lõi: Được chế tạo theo đúng tiêu chuẩn API 661 (Bộ trao đổi nhiệt làm mát bằng không khí cho dịch vụ lọc dầu tổng hợp) và mã ASME Phần VIII Phân khu 1.

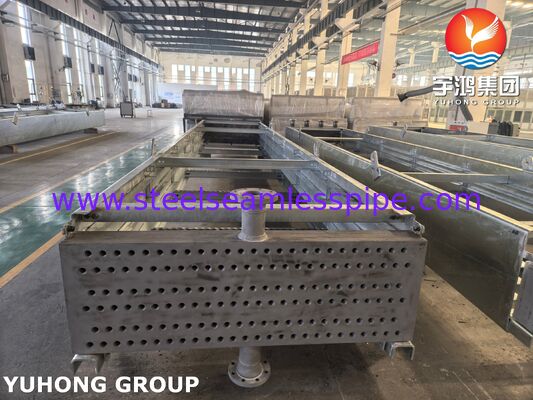

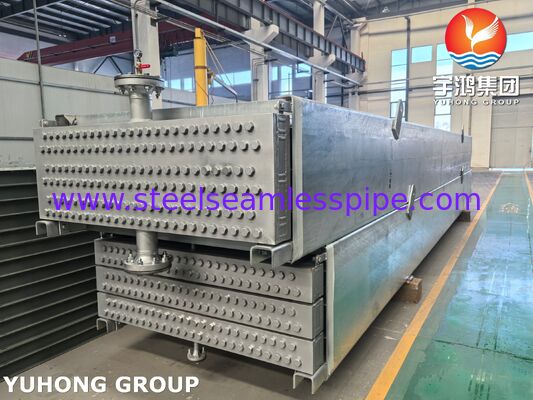

Hình học tiêu đề: Được xây dựng từ vật rèn rắn hoặc tấm hàn nặng. Các lỗ cắm ren được gia công vào tấm tiêu đề đối diện trực tiếp với mỗi đầu ống.

Cơ chế bịt kín: Việc tiếp cận ống riêng lẻ và bịt kín áp suất đạt được thông qua các phích cắm ren có độ chính xác cao kết hợp với các miếng đệm kim loại.

Tuân thủ: Được chứng nhận đầy đủ với Tem ASME "U" và được đăng ký với Ủy ban Quốc gia (NB), được thiết kế đặc biệt cho môi trường nhà máy lọc dầu nguy hiểm, áp suất cao.

Ưu điểm chính

Tính toàn vẹn của niêm phong áp suất cao: Loại bỏ nguy cơ cong vênh mặt bích hoặc nổ miếng đệm trong chu kỳ nhiệt khắc nghiệt. Cấu hình đầu cắm chắc chắn dễ dàng chịu được thử nghiệm thủy tĩnh khắc nghiệt từ 15 MPa đến 30 MPa.

Bảo trì ống đơn: Cho phép kiểm tra cách ly, làm sạch cơ học hoặc cắm ống. Người vận hành có thể bảo dưỡng các ống cụ thể bằng cách tháo các phích cắm riêng lẻ, tránh việc phải tháo toàn bộ đầu cắm.

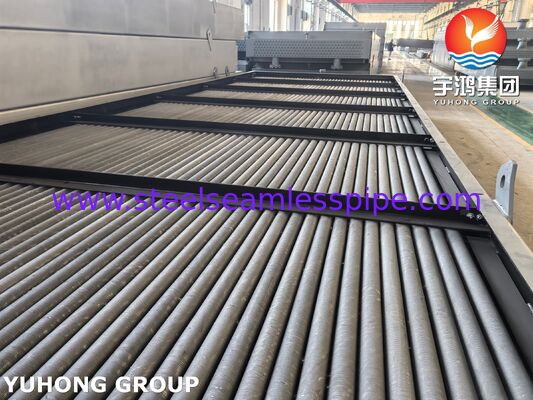

Chế tạo chính xác: * Vật liệu (MOC): Ống cơ sở sử dụng thép carbon SA106B hoặc thép không gỉ SA213-TP316L, được liên kết cơ học với các cánh tản nhiệt cao bằng nhôm xoắn ốc.

Kết nối bằng rô-bốt: Rô-bốt hàn tự động tiên tiến của Yuhong thực hiện kết hợp mở rộng cường độ và hàn kín để đảm bảo các mối nối không bị rò rỉ.

Giảm ứng suất: Xử lý nhiệt sau hàn bắt buộc (PWHT) được thực hiện trên các đầu hàn được hàn hoàn toàn để loại bỏ ứng suất dư và ngăn ngừa nứt ăn mòn do ứng suất (SCC).

Ứng dụng điển hình

Quy trình tinh chế áp suất cao: Lý tưởng cho quá trình khử lưu huỳnh bằng hydro (HDS), hydrocracking và làm mát nước thải lò phản ứng cải cách xúc tác.

Ngưng tụ chất lỏng nguy hiểm: Được áp dụng trong quá trình ngưng tụ khí trên cao của thiết bị chưng cất thô (CDU) trong đó yêu cầu dung sai bằng 0 đối với rò rỉ khí quyển nguy hiểm.

Khu vực khô cằn: Cung cấp khả năng bảo tồn nước 100%, loại bỏ cặn, chi phí xử lý nước bằng hóa chất và trách nhiệm xả nước thải liên quan đến hệ thống làm mát bằng nước.

So sánh: Loại phích cắm và loại tấm che có thể tháo rời

Ngưỡng áp suất:

-Loại phích cắm: Cấu trúc hộp vốn đã cứng, không có bu-lông xử lý an toàn các ứng dụng áp suất cao khắc nghiệt vượt quá 10 MPa (lên đến 35 MPa).

-Loại tấm che có thể tháo rời: Bị giới hạn bởi độ lệch tiềm tàng của tấm bìa hình chữ nhật lớn và bu lông chu vi dài. Nó thường được giới hạn ở các quy trình áp suất thấp đến trung bình dưới 5–7 MPa.

Hiệu quả làm sạch và kiểm tra:

-Loại phích cắm: Yêu cầu tháo phích cắm riêng để làm sạch ống. Đối với các dòng dầu thô có độ bẩn cao và cặn nặng, quá trình làm sạch tổng thể sẽ mất nhiều thời gian hơn.

-Loại tấm che có thể tháo rời: Tháo các bu lông chu vi sẽ để lộ toàn bộ tấm ống ngay lập tức. Điều này cho phép chải cơ học và xả hóa học nhanh chóng, mang lại hiệu quả cao cho các ứng dụng có áp suất thấp, bám bẩn cao.

Bảo trì & Độ tin cậy chung:

-Loại phích cắm: Dựa vào các miếng đệm phích cắm có đường kính nhỏ, cục bộ. Chu vi bịt kín giảm thiểu giúp giảm thiểu chi phí bảo trì và mang lại tính ổn định vận hành cao trong các cú sốc nhiệt đột ngột.

-Loại tấm che có thể tháo rời: Sử dụng một miếng đệm chu vi lớn, đơn. Chênh lệch nhiệt độ cao gây ra sự giãn nở nhiệt không đều trên tấm, làm tăng nguy cơ hỏng đệm và yêu cầu kiểm tra mô-men xoắn thường xuyên.

Công ty TNHH Tập đoàn Yuhong Holdinglà nhà sản xuất hàng đầu toàn cầu chuyên về thiết bị xử lý cao cấp, bao gồm bộ trao đổi nhiệt dạng ống và vỏ hạng nặng, bộ làm mát không khí, bình ngưng, thiết bị bay hơi và bình chịu áp lực tùy chỉnh. Có vị trí chiến lược để phục vụ các ngành công nghiệp từ trung bình đến cao cấp, Yuhong cung cấp các giải pháp cơ khí và nhiệt mạnh mẽ được thiết kế cho các môi trường hoạt động khắc nghiệt trong các ngành công nghiệp lọc dầu, hóa dầu, xử lý hóa chất và sản xuất điện.
