| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Yuhong |
| Chứng nhận: | ASME, API, AES, GOST, EAC |
| Số mô hình: | máy làm mát không khí |
| Số lượng đặt hàng tối thiểu: | 1 bộ. |
|---|---|
| Giá bán: | 1 - 1000000 USD |
| chi tiết đóng gói: | Pallet |
| Thời gian giao hàng: | 45 - 150 ngày |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 50 Bộ. mỗi tháng |
Yuhong Group Co., Ltd. cung cấp thiết bị xử lý hydrocarbon được chứng nhận ASME U-Stamp. Danh mục sản phẩm của chúng tôi bao gồm:

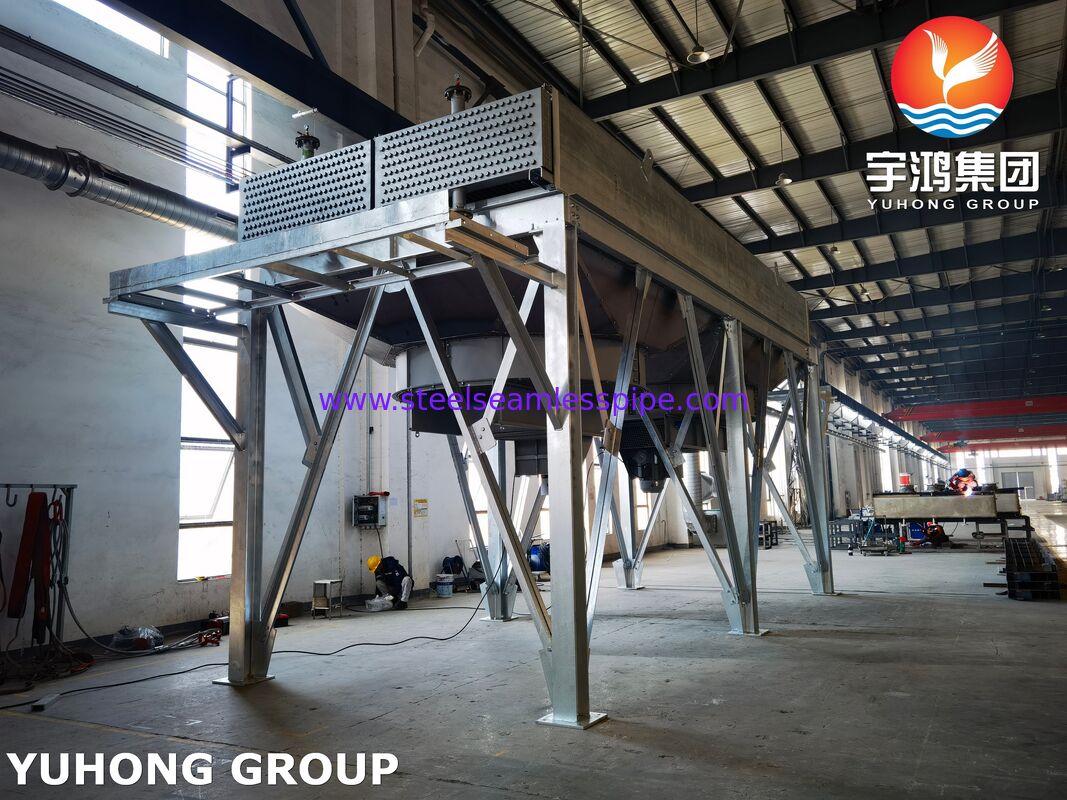

Bộ làm mát không khí là một loại thiết bị trao đổi nhiệt làm mát các dòng quy trình nóng bằng cách sử dụng không khí xung quanh mà không cần nước.

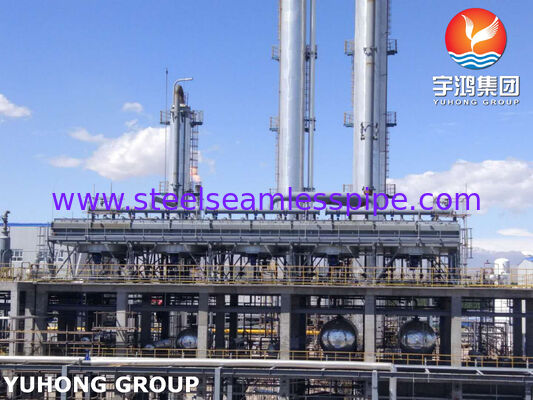

Các ứng dụng điển hình (Đơn vị xử lý nhà máy lọc dầu và hóa dầu):
| Thành phần | Loại/Phiên bản thiết kế | Vật liệu phù hợp với tiêu chuẩn ASTM/ASME |
|---|---|---|
| Ống trần | ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Duplex 2205 / Monel 400 / Inconel 625 | ASME SA179 (thép cacbon), SA213 TP304/316L (thép không gỉ), SA789 UNS S31803 (thép song công) |
| Loại vây | Loại G, loại L, loại LL, loại KL, ép đùn | Nhôm mác 1050/1060 (tiêu chuẩn), inox 304/316L (theo yêu cầu) |

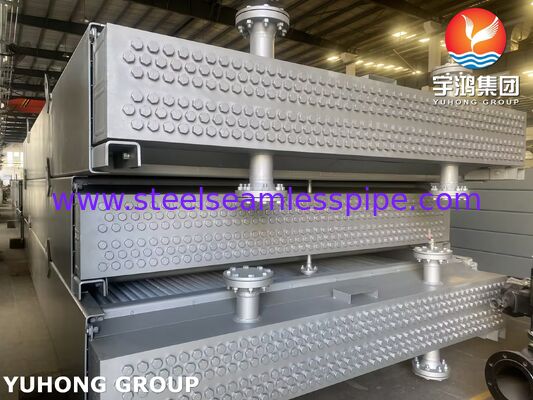

| Tiêu đề | Loại phích cắm, loại tấm che có thể tháo rời, loại đa tạp | ASTM A516 Gr.60 / Gr.70 (rèn hoặc cán), ASTM A350 LF2 (dịch vụ ở nhiệt độ thấp) |
| Vòi phun | Mặt bích, hàn, hàn đối đầu | ASTM A105 (thép cacbon), ASTM A182 F304/316/321 (thép không gỉ), ASME B16.5 |
| Cấu trúc hỗ trợ | Cấu trúc hàn thép định hình với lớp phủ chống ăn mòn | ASTM A36 / A572 Gr.50, mạ kẽm hoặc sơn lót epoxy |
| người hâm mộ | Quạt hướng trục, đường kính 1,5–10 m, bước cánh thay đổi | Lưỡi nhôm composite, trục nhôm đúc |
| Trình điều khiển | Động cơ điện/động cơ thủy lực/tua bin hơi nước | Loại dọc hoặc ngang theo yêu cầu của khách hàng |
| Mục kiểm tra | Tiêu chuẩn/Yêu cầu | Thông số |
|---|---|---|
| Kiểm tra thủy tĩnh | ASME giây. Sư đoàn VIII 1, UG-99 | Áp suất: 1,3 × áp suất thiết kế × (ứng suất ở 20°C / ứng suất ở nhiệt độ thiết kế). Thời gian giữ: tối thiểu 30 phút |
| Kiểm tra rò rỉ | API 661 (thử nghiệm bằng khí nén) | Không khí hoặc nitơ ở áp suất thiết kế hoặc 1,1 lần áp suất vận hành (dung dịch xà phòng / máy dò rò rỉ khí heli) |
| NDE cho mối hàn của tiêu đề | RT (Thử nghiệm chụp X quang) / UT (Thử nghiệm siêu âm) – ASME Phần VIII | Đối với các tấm ống và mối nối tấm ống với ống: 100% MT/PT phù hợp với ASME Phần V |
| Báo cáo thử nghiệm vật liệu (MTR) | EN 10204 3.1 | Giấy chứng nhận của bên thứ ba đối với ống, tấm và vật rèn |
| Kiểm tra sự chấp nhận của người hâm mộ | API 661 (độ rung và công suất âm thanh) | Mức ồn và biên độ rung thực hiện theo báo cáo thiết kế |
Dự thảo cưỡng bức(quạt gắn phía dưới): Không khí được đẩy qua bó ống. Ưu điểm: Dễ dàng tiếp cận quạt để bảo trì. Nhược điểm: Có thể xảy ra hiện tượng tuần hoàn không khí nóng.
dự thảo cảm ứng(quạt gắn phía trên): Không khí được hút qua bó ống. Ưu điểm: Phân phối luồng khí đồng đều hơn trên mặt cắt bó và thoát khí nóng tốt hơn.Nhược điểm: Quạt hoạt động ở nhiệt độ không khí cao hơn, cần vật liệu chịu nhiệt.
Theo NACE MR0175/ISO 15156, đối với thiết bị tiếp xúc với dịch vụ chua (áp suất riêng phần H₂S ≥ 0,05 psi khi có nước tự do), vật liệu cho ống, đầu nối và tấm ống phải chống nứt do ứng suất sunfua (SSCC) và nứt do hydro (HIC). Điều này rất quan trọng đối với bộ làm mát không khí đầu ra của lò phản ứng (REAC) trong các thiết bị xử lý bằng hydro. Tập đoàn Yuhong cung cấp tài liệu chứng nhận các thử nghiệm HIC được thực hiện theo tiêu chuẩn ASTM G39 / NACE TM0284.
Đối với các vùng có mưa và tuyết (khí hậu hàng hải, Viễn Đông, Tây Siberia), nên sử dụng vây loại L có lớp bảo vệ điện hoặc vây ép đùn. Vây ép đùn bao phủ hoàn toàn ống đế bằng nhôm và ngăn ngừa sự ăn mòn ở gốc vây. Vây loại G là sự lựa chọn tiết kiệm chi phí cho các khu vực sa mạc khô cằn.
API 661 không chỉ định mức phụ cấp ăn mòn cố định. Khách hàng phải xác định nó theo độ ăn mòn của môi trường xử lý. Để tham khảo: cần có mức cho phép ăn mòn là 3,0 mm đối với các dòng trong thiết bị chưng cất thô có hàm lượng clorua trên 50 ppm. Đối với phương tiện không ăn mòn, dung sai tiêu chuẩn là 1,5 mm (1/16 inch). Tập đoàn Yuhong thực hiện tính toán độ dày thành tuân thủ các tiêu chuẩn ASME dựa trên mức cho phép ăn mòn do khách hàng chỉ định.
Nên lắp đặt cảm biến nhiệt độ ở đầu vào và đầu ra của thiết bị. Hệ số truyền nhiệt giảm từ 20% trở lên cho thấy có sự bám bẩn trên bề mặt vây bên ngoài. Việc làm sạch có thể được thực hiện bằng cách rửa nước áp suất cao (lên đến 50 bar) bằng chất tẩy rửa đặc biệt, làm sạch bằng hơi nước hoặc chải cơ học.
Email: vladimir@steelseamlesspipe.com
ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Chúng tôi cung cấp thiết kế và sản xuất toàn chu trình phù hợp với dây chuyền quy trình của bạn. Vui lòng gửi yêu cầu đặc điểm kỹ thuật của bạn và yêu cầu cung cấp thương mại qua email.
