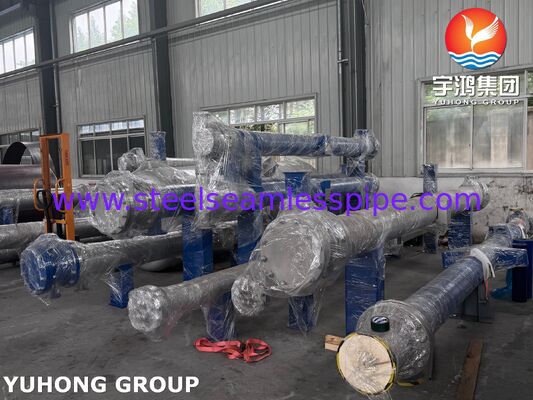

ASME U Stamp TEMA lớp R nhóm trao đổi nhiệt Tube Bundle for Steam Gland Condenser heat exchanger

ASME U Stamp TEMA lớp R nhóm trao đổi nhiệt Tube Bundle for Steam Gland Condenser heat exchanger

Các thiết kế tùy chỉnh của chúng tôi ASME TEMA lớp R nhóm trao đổi nhiệt Tube Bundle được thiết kế và sản xuất như một gói thay thế hiệu suất cao cho các ứng dụng lọc dầu quan trọng,được tối ưu hóa đặc biệt cho bộ trao đổi nhiệt Steam Gland Condenser tại Nhà máy lọc Sasrah ở IraqĐược thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn ASME Phần VIII Phần 1 và TEMA lớp R, lõi trao đổi nhiệt hơi nước nổi cao cấp này được xây dựng để xử lý các nhiệm vụ nhiệt nghiêm trọng,tăng cường sản xuất xăng và tối ưu hóa hiệu quả của nhà máy trong điều kiện hoạt động lọc dầu hạ lưu nghiêm ngặt.

Các thành phần cốt lõi và thông số kỹ thuật vật liệu

• Các ống trao đổi nhiệt: SA179 Các ống thép cacbon không may được thiết kế để loại bỏ khả năng nứt do hydro và tối đa hóa diện tích chuyển nhiệt của bộ trao đổi nhiệt.

• Bảng ống: Được sản xuất từ thép rèn cao cấp SA266 lớp 2 để cung cấp sự toàn vẹn vi mô gần các khớp, được gia công chính xác với lỗ đường kính 20,4mm.

• Baffles & Support Plates: Các tấm baffle hỗ trợ nội bộ đa phân khúc được chế biến từ các tấm SA516 Grade 60 / ASTM A36 để điều khiển hướng chất lỏng và hỗ trợ bộ phận trao đổi nhiệt nhóm.

• Khung lăn trượt: Các tấm thép cấu trúc phù hợp với lưng trượt tích hợp và các tấm trượt để phù hợp với sự mở rộng nhiệt trục tính toán của bộ trao đổi nhiệt trong quá trình hoạt động.

• Các vật cố định và đệm: Các kết nối cuộn cao độ bền nặng được hiệu chuẩn theo giới hạn mô-men xoắn chặt rõ ràng của ASME để đảm bảo không bị rò rỉ quá trình tại khớp ống ống.

Công nghệ cốt lõi và lợi thế sản xuất

• Thiết kế cấu trúc TEMA lớp R: Thiết kế tổng thể, khoảng cách khoảng trống và bố trí ống bên trong tuân thủ nghiêm ngặt các yêu cầu của lớp R TEMA cho môi trường lọc dầu nghiêm trọng,đảm bảo bộ trao đổi nhiệt nhóm này chịu được việc làm sạch vòng quay thường xuyên.

• CNC Precision Tube Sheet Boring: Tất cả các lỗ ống cho bộ trao đổi nhiệt này được khoan bằng máy khoan thẳng đứng CNC tiên tiến đến đường kính chính xác 20,4mm,ngăn ngừa ăn mòn khe hở sớm và đảm bảo tiếp xúc mở rộng ống kim loại hoàn toàn.

• Giảm căng thẳng & PWHT mô phỏng: All pressure-retaining forged plates and carbon steel sections undergo calculated Post-Weld Heat Treatment (Simulated PWHT) cycles to minimize residual stress across all heat-affected zones before assembling the team heat exchanger.

• Hoạt động kết nối ống cơ khí: Các ống được mở rộng chính xác và hàn bằng niêm phong hoặc hàn mạnh vào tấm ống rèn SA266 bằng cách sử dụng nhật ký mô-men xoắn tự động mở rộng,đảm bảo một niêm phong kín không khí liên tục bên trong gói trao đổi nhiệt.

Kiểm soát chất lượng nghiêm ngặt và thử nghiệm

• Nhà sản xuất Kiểm tra thủy tĩnh:Bộ phận trao đổi nhiệt nhóm hoàn thành này được thử nghiệm giữ thủy tĩnh dưới áp suất đầy đủ tại cơ sở của nhà sản xuất để xác nhận trực quan và bằng công cụ độ kín của khớp.

• Tiêu chuẩn hóa xác minh hình học: All fabrication tolerances are verified under strict compliance with ISO 2768-mK and EN ISO 13920-BF standards to ensure precise dimension control and perfect fitment into the existing heat exchanger shell.

• Tài liệu truy xuất nguồn gốc vật liệu: Việc giao hàng bao gồm một cuốn sách dữ liệu kỹ thuật toàn diện, được xác minh có chứa báo cáo thử nghiệm vật liệu (MTR) được chứng nhận cho kim loại SA179 và SA266,Các bản ghi hàn đủ điều kiện của ASME, và báo cáo kiểm tra NDT.

Hỗ trợ thị trường mục tiêu

• Bảo vệ chống ăn mòn phù hợp với thủy lợi:Tất cả các con đường ngã và mặt ống của bộ trao đổi nhiệt đội được phủ bằng hợp chất ức chế rỉ sét tạm thời và được bọc bằng các rào cản thời tiết nặng phù hợp với vận chuyển hàng hóa biển.

• Định dạng tải cơ cấu: The entire heat exchanger bundle is cradled onto heavy-duty steel support frames or skid assemblies to eliminate any direct weight loading on the SA179 heat exchanger tubes during transit and crane operations.

• Hỗ trợ hải quan quy định ở Trung Đông: Full technical documentation package available to support strict customs clearance and import validation frameworks required for shipping industrial team heat exchanger machinery directly into Iraq and adjacent refinery sites.
