| Nguồn gốc: | Trung Quốc, Hàn Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME Code Section VIII, Div. 1 |
| Số mô hình: | Bộ trao đổi nhiệt dạng ống và vỏ (Bình ngưng dạng tháp OVHD dạng tháp khí quyển) |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 50,000 - USD 1,000,000 PER SET |
| chi tiết đóng gói: | Thùng gỗ tiêu chuẩn hoặc bao bì tùy chỉnh dựa trên các yêu cầu của khách hàng. |
| Thời gian giao hàng: | 60-90 ngày |
| Điều khoản thanh toán: | Moneygram, T/T, D/P, D/A, L/C, Liên minh phương Tây |
| Khả năng cung cấp: | 500 bộ/tháng |
| Tiêu chuẩn tính toán thiết kế & cường độ: | Tiêu chuẩn 14-8134 | Chất liệu vỏ: | Thép cacbon ASME SA516 Gr.70 |
|---|---|---|---|
| Vật liệu tấm ống: | Thép carbon ASME SA105 + Lớp ốp / lớp phủ Monel 400 | Vật liệu ống: | Monel 400 (SB 163 N04400 / SB 127 N04400) |
| Vật liệu vòi phun: | Thép cacbon ASME SA106 / SA516 Gr.70 | Vách ngăn / Vật liệu hỗ trợ: | ASME SA516 Gr.70 / SA387 Gr.50 |

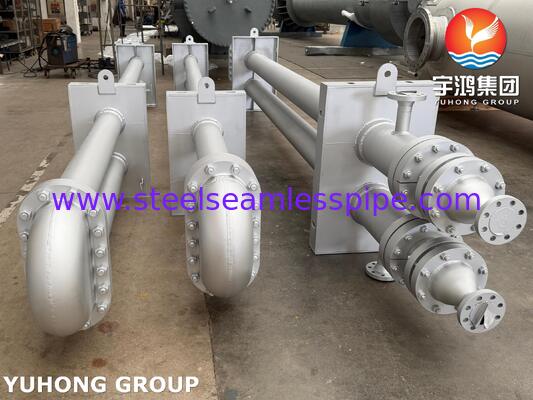

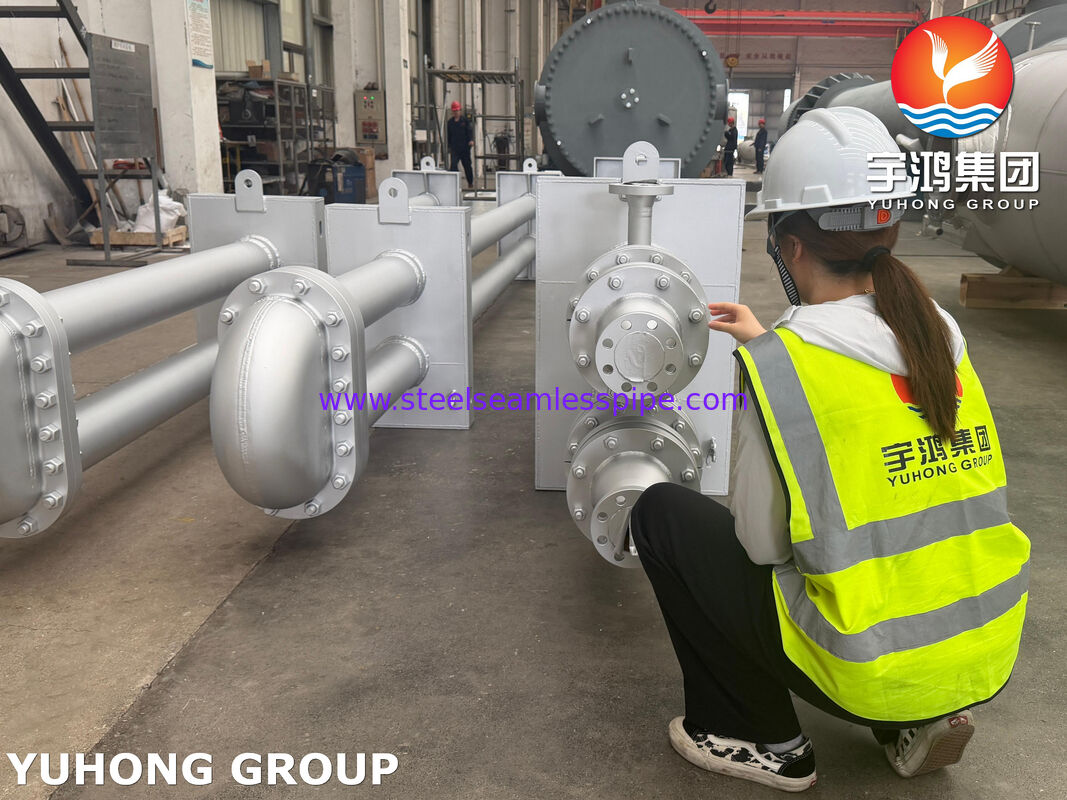

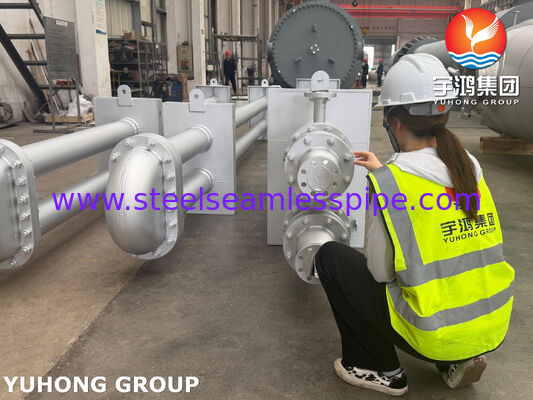

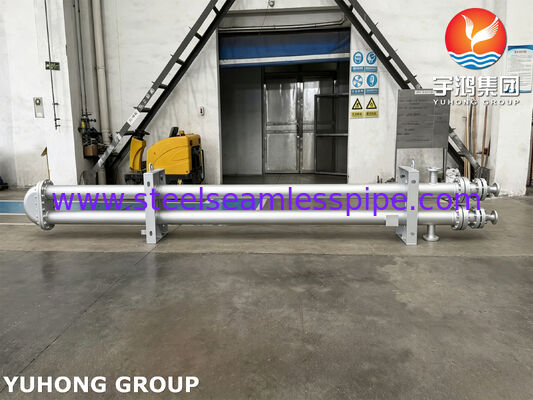

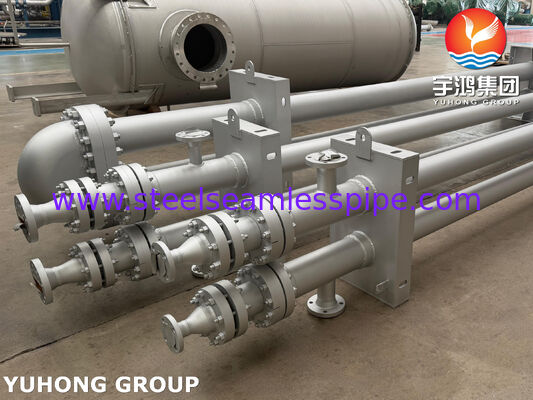

Công nghiệp nàyMáy trao đổi nhiệtđược thiết kế như một Stabilizer Overhead Condenser đặc biệt cho các đơn vị chưng cất thô.Máy trao đổi nhiệt temalõi để thực hiện tách nhiệt của các phân tử trên cao dễ bay hơi.Bọc ống có vâybao gồm 1100 ống chống ăn mòn Monel 400 để xử lý khí chua và hơi hydrocarbon.
| Phần thành phần | Tiêu chuẩn vật liệu (ASME/SB) | Kích thước danh nghĩa / Lịch / Đánh giá |
|---|---|---|
| Vỏ | ASME SA516 Gr.70 + SB 127 N04400 | Thk: 14mm / Φ1120.10mm |
| Bảng ống | ASME SA105 + Monel 400 | Theo bản vẽ E1-9311 |
| Các ống | SB 163 N04400 / SB 127 N04400 | Tích hợp vàoBọc ống có vây |
| Cổng đầu vào OVHD ổn định (N1) | ASME SA106 / SA516 Gr.70 | 18" 150# SO-RF, Sch 40+CL |
| Khả năng hoạt động của OVHD | ASME SA106 / SA516 Gr.70 | 6" 150# SO-RF, Sch 40 CL |
| Cổng nước làm mát (N3) | ASME SA106 | 6" 150# WN-RF, Sch 60 |
| Cổng thoát nước làm mát (N4) | ASME SA106 | 8" 150# WN-RF, Sch 60 |
| Các vòi thoát nước / vòi phục vụ (N7-N11) | ASME SA105 / SA106 | "NPT 6000# / 3" 150# WN-RF |
Máy kết nối ống cơ học:Các ống được khóa vào tấm ống bằng cách sử dụng quy trình mở rộng độ sâu cơ học để thực hiện niêm phong áp suất cao.
Baffle & Flow Management:Bộ phận nội bộ có cấu trúcMáy trao đổi nhiệt temabố trí với các bộ đệm cứng (SA516 Gr.70) và các tấm đâm riêng để ngăn ngừa rung động và xói mòn ống tại các cửa nhập chất lỏng tốc độ cao.
Cấu hình niêm phong nâng cao:Main sealing joints utilize Monel 400 grooved gaskets with expanded graphite (EG) layers paired with Power Graf 3 Premium / Graphite+AISI 316 components to eliminate flange leakage under cyclic thermal loads.
Bảo vệ vỏ bên ngoài:Các bộ phận áp suất thép cacbon và thân vỏ trải qua mạ nóng theo sau đó là một hệ thống sơn công nghiệp đa lớp chuyên dụng.
