| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |

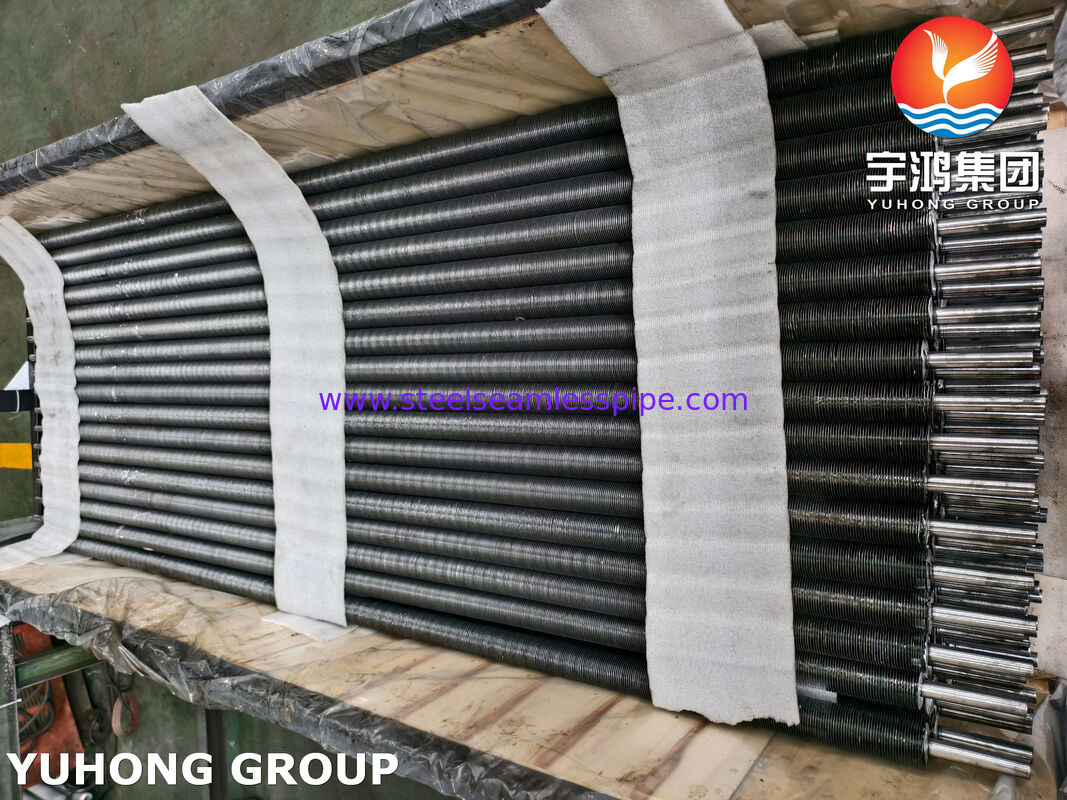

| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | ống cánh nhúng | Vật liệu: | Ống vây răng cưa |
|---|---|---|---|
| Ứng dụng: | ống cánh nhúng | Bưu kiện: | VỎ GỖ KHUNG SẮT |

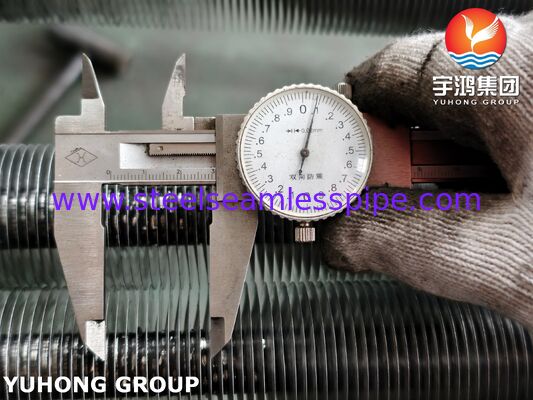

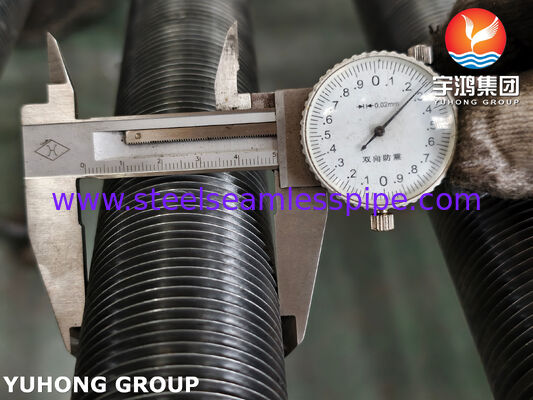

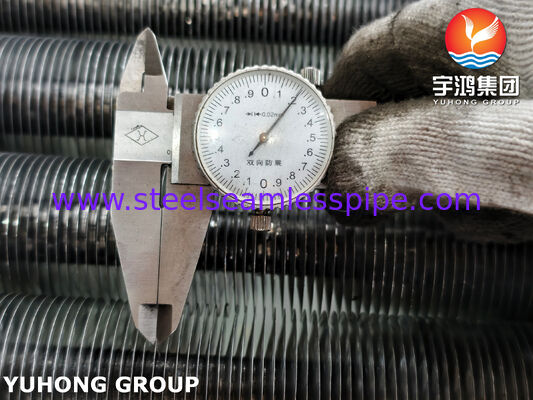

Các ống cánh được nhúng cho máy làm mát không khílà các thành phần chuyển nhiệt hiệu suất cao được thiết kế choHệ thống làm mát bằng không khí (ACC)và các ứng dụng làm mát công nghiệp quy mô lớn.GOST 550-2020 ống đáy thép carbon kết hợp với vây nhúng nhôm AL1060, các ống này cung cấp độ dẫn nhiệt tuyệt vời, sức mạnh cơ học và khả năng chống ăn mòn lâu dài.
Cấu trúc vây nhúng được sản xuất bằng cách gia công rãnh xoắn ốc vào bề mặt bên ngoài của ống thép và nhúng vững chắc vây nhôm vào rãnh.Phương pháp gắn kết cơ học này tạo ra một kết nối bền từ vây đến ống, đảm bảo chuyển nhiệt hiệu quả ngay cả trong tình trạng rung động cao, chu kỳ nhiệt và điều kiện hoạt động ngoài trời.
Những ống vây này được sử dụng rộng rãi trongNhà máy điện, cơ sở hóa dầu, các đơn vị lọc dầu, nhà máy chế biến khí tự nhiên và hệ thống ngưng tụ hơi công nghiệp, nơi có hiệu suất từ chối nhiệt đáng tin cậy và tuổi thọ dài là điều cần thiết.
Các vây nhôm AL1060 cung cấp độ dẫn nhiệt tuyệt vời, làm tăng đáng kể diện tích truyền nhiệt bên ngoài so với các ống trần.Khu vực bề mặt lớn hơn cải thiện hiệu quả truyền nhiệt phía không khí, cho phép thiết kế tụ đặc nhỏ gọn.
Quá trình sản xuất vây nhúng tạo ra một kết nối cơ học chặt chẽ giữa vây nhôm và ống thép.và hoạt động lâu dài.
Vây nhôm tự nhiên tạo thành một lớp oxit bảo vệ, cung cấp khả năng chống ăn mòn khí quyển.Bụi thép GOST 550-2020 cung cấp khả năng chịu áp suất đáng tin cậy cho dịch vụ tụ.
Các ống vây nhúng đặc biệt phù hợp với các máy ngưng tụ làm mát bằng không khí tiếp xúc với:
| Điểm | Phạm vi thông số kỹ thuật |
|---|---|
| Vật liệu ống cơ sở | GOST 550-2020 Thép carbon |
| Vật liệu vây | AL1060 nhôm |
| Loại ống | Bụi thép liền mạch |
| Loại sản xuất | Ống vây đính kèm / rãnh L-foot |
| Đường kính bên ngoài ống | 25.4 mm ️ 76,2 mm |
| Độ dày tường ống | 2.0 mm 8.0 mm |
| Chiều dài ống | 3,000 mm 18,000 mm |
| Chiều cao vây | 8 mm ️ 20 mm |
| Độ dày vây | 0.2 mm ️ 0.5 mm |
| Vòng vây | 20,0 mm 5,0 mm |
| Nhiệt độ hoạt động tối đa | Tối đa khoảng 300 °C (tùy thuộc vào điều kiện thiết kế) |
Kích thước tùy chỉnh có sẵn theo bản vẽ của khách hàng và yêu cầu thiết kế tụ.
Các ống vây nhúng được sản xuất vớiGOST 550-2020 + vật liệu AL1060thường được sử dụng trong:
Để đảm bảo độ tin cậy và tuân thủ các yêu cầu trao đổi nhiệt công nghiệp, các ống vây nhúng phải trải qua các quy trình kiểm tra toàn diện.
| Nguyên tố | Hàm lượng điển hình (%) |
|---|---|
| Carbon (C) | ≤ 0.25 |
| Silicon (Si) | 0.17 ¢ 0.37 |
| Mangan (Mn) | 0.35 0.80 |
| Phốt pho (P) | ≤ 0.035 |
| Lượng lưu huỳnh | ≤ 0.035 |
| Sắt (Fe) | Số dư |
Thành phần hóa học có thể khác nhau tùy theo loại thép GOST cụ thể được khách hàng chỉ định.
| Nguyên tố | Hàm lượng điển hình (%) |
|---|---|
| Nhôm (Al) | ≥ 99.60 |
| Silicon (Si) | ≤ 0.25 |
| Sắt (Fe) | ≤ 0.35 |
| Đồng (Cu) | ≤ 0.05 |
| Mangan (Mn) | ≤ 0.03 |
| Magie (Mg) | ≤ 0.03 |
| Sữa mỡ | ≤ 0.05 |
| Tài sản | Yêu cầu |
|---|---|
| Độ bền kéo | 370 500 MPa |
| Sức mạnh năng suất | ≥ 215 MPa |
| Chiều dài | ≥ 20% |
| Độ cứng | Theo các yêu cầu về lớp áp dụng |
| Tài sản | Giá trị điển hình |
|---|---|
| Độ bền kéo | 70 130 MPa |
| Sức mạnh năng suất | 20 80 MPa |
| Chiều dài | ≥ 20% |
| Mật độ | 2.70 g/cm3 |
| Khả năng dẫn nhiệt | Khoảng 230 W/m·K |
