| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |

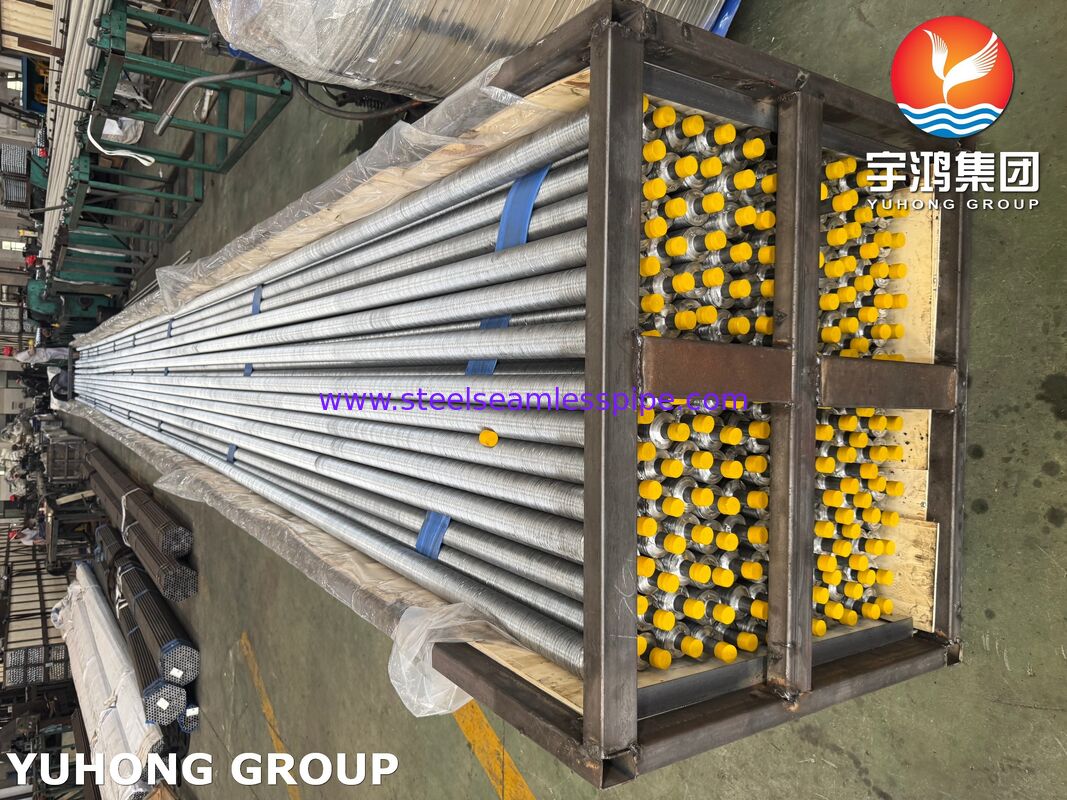

| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây vết thương | Vật liệu: | ASME SA179 |
|---|---|---|---|
| Ứng dụng: | Bộ trao đổi nhiệt làm mát bằng không khí | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | Các ống có vây loại KL cho máy trao đổi nhiệt,ASME SA179 ống vây thép carbon,Máy trao đổi nhiệt làm mát bằng không khí |
||

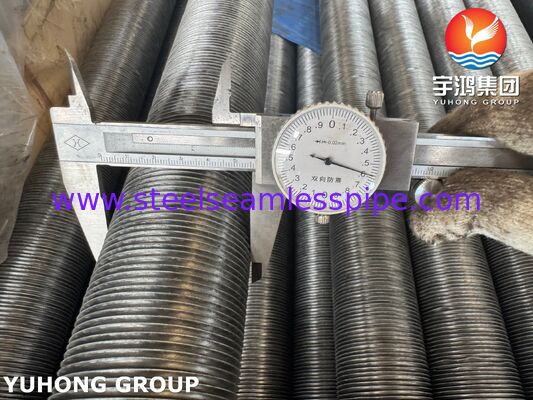

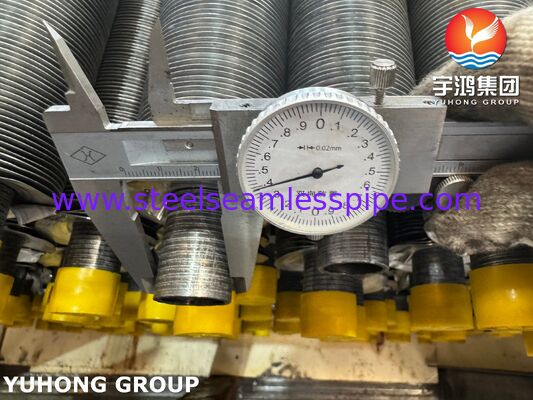

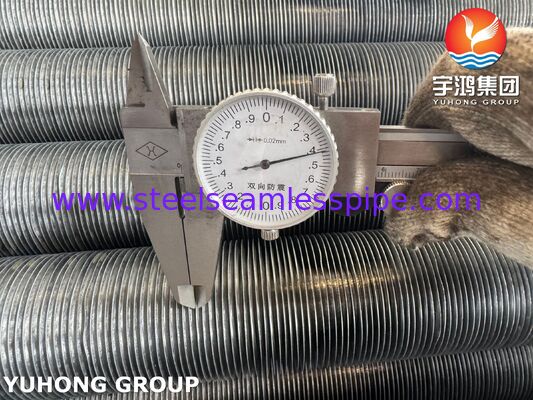

Ống cánh tản nhiệt loại KL được sản xuất bằng vật liệu ASME SA179 là các bộ phận truyền nhiệt được sử dụng rộng rãi, được thiết kế chobộ trao đổi nhiệt làm mát bằng không khí (ACHE), bộ làm mát công nghiệp, bộ ngưng tụ và thiết bị trao đổi nhiệt quy trình. Sản phẩm kết hợp một ống thép carbon thấp kéo nguội liền mạchống cơ sở ASME SA179 với cánh tản nhiệt bằng nhôm dạng chân L được khóa cơ học vào bề mặt ống được tạo ren đặc biệt.
Quy trình cánh tản nhiệt KL tạo ra kết nối cơ học mạnh mẽ hơn giữa ống và cánh tản nhiệt so với ống cánh tản nhiệt loại L thông thường. Bề mặt ống được tạo ren làm tăng áp lực tiếp xúc và cải thiện độ ổn định của cánh tản nhiệt, làm cho ống cánh tản nhiệt KL phù hợp với các ứng dụng liên quan đếnchu kỳ nhiệt, rung động và hoạt động liên tục ngoài trời.
Ống cánh tản nhiệt KL ASME SA179 thường được lựa chọn chonhà máy lọc dầu, nhà máy hóa dầu, nhà máy khí đốt tự nhiên, hệ thống sản xuất điện, thiết bị HVAC và các đơn vị làm mát công nghiệpnơi yêu cầu hiệu quả truyền nhiệt phía không khí và hiệu suất lâu dài đáng tin cậy.
Thiết kế cánh tản nhiệt KL sử dụng:
Cấu trúc này cung cấp khả năng chống lỏng cánh tản nhiệt tốt hơn do biến động nhiệt độ và rung động thiết bị gây ra.
Bề mặt cánh tản nhiệt mở rộng làm tăng diện tích truyền nhiệt bên ngoài, cho phép bộ trao đổi nhiệt làm mát bằng không khí đạt được hiệu suất nhiệt cao hơn với diện tích thiết bị giảm.
Ống thép carbon thấp ASME SA179 cung cấp:
Ống cánh tản nhiệt KL cung cấp sự cân bằng giữa hiệu suất và nền kinh tế, làm cho chúng trở thành một trong những thiết kế ống cánh tản nhiệt được ưa chuộng cho các ứng dụng làm mát bằng không khí ở nhiệt độ trung bình.
Ống cánh tản nhiệt KL ASME SA179 được sử dụng rộng rãi trong:
| Mục | Thông số kỹ thuật điển hình |
|---|---|
| Vật liệu ống cơ sở | Thép carbon thấp kéo nguội liền mạch ASME SA179 |
| Loại cánh tản nhiệt | Loại KL (Cánh chân L tạo ren quấn) |
| Vật liệu cánh tản nhiệt | Nhôm 1060 / Nhôm 1100 / Đồng (tùy chọn) |
| Đường kính ngoài ống | 12,7 mm – 38,1 mm (1/2" – 1-1/2") |
| Độ dày thành ống | 1,0 mm – 3,5 mm |
| Chiều dài ống | 3.000 mm – 18.000 mm |
| Chiều cao cánh tản nhiệt | 8 mm – 19 mm |
| Độ dày cánh tản nhiệt | 0,25 mm – 0,50 mm |
| Bước cánh tản nhiệt | 1,5 mm – 3,5 mm (khoảng 7–17 cánh tản nhiệt/inch) |
| Nhiệt độ dịch vụ tối đa | Thường lên đến 250°C tùy thuộc vào vật liệu cánh tản nhiệt và điều kiện hoạt động |
Có thể sản xuất các kích thước ống cánh tản nhiệt KL tùy chỉnh theo bản vẽ của khách hàng, yêu cầu thiết kế nhiệt và thông số kỹ thuật của nhà sản xuất bộ trao đổi nhiệt.
ASME SA179 quy định ống thép carbon thấp kéo nguội liền mạch cho bộ trao đổi nhiệt dạng ống, bộ ngưng tụ và thiết bị truyền nhiệt tương tự.
Thành phần hóa học điển hình:
| Nguyên tố | Yêu cầu |
|---|---|
| Carbon (C) | 0,06 – 0,18% |
| Mangan (Mn) | 0,27 – 0,63% |
| Phốt pho (P) | ≤0,035% |
| Lưu huỳnh (S) | ≤0,035% |
Thành phần carbon thấp được kiểm soát mang lại khả năng gia công tuyệt vời, hiệu suất làm việc nguội và khả năng chống nứt trong quá trình tạo cánh tản nhiệt KL.
Yêu cầu cơ học điển hình:
| Thuộc tính | Yêu cầu tối thiểu |
|---|---|
| Độ bền kéo | 325 MPa |
| Giới hạn chảy | 180 MPa |
| Độ giãn dài | 35% |
| Độ cứng | Tối đa 72 HRB |
Các tính chất cơ học này đảm bảo ống có thể chịu được các quy trình sản xuất và duy trì độ tin cậy về cấu trúc trong quá trình hoạt động của bộ trao đổi nhiệt.
Ống liền mạch ASME SA179 được kiểm tra về:
Bề mặt ống bên ngoài được xử lý cơ học với hoa văn tạo ren để tăng diện tích liên kết giữa ống và cánh tản nhiệt.
Một dải cánh tản nhiệt bằng nhôm dạng chân L được quấn liên tục quanh ống đã tạo ren, tạo ra một kết nối cơ học chặt chẽ.
Chân cánh tản nhiệt được ép chặt vào bề mặt ống để cải thiện chất lượng tiếp xúc và hiệu quả truyền nhiệt.
Ống cánh tản nhiệt KL hoàn chỉnh được kiểm tra độ chính xác kích thước, chất lượng gắn cánh tản nhiệt và tình trạng bề mặt.
Để đảm bảo tuân thủ các yêu cầu của ASME SA179 và thông số kỹ thuật của khách hàng, ống cánh tản nhiệt KL trải qua quá trình kiểm tra toàn diện:
Tài liệu có sẵn bao gồm:
| Ngành | Thiết bị điển hình |
|---|---|
| Dầu khí | Bộ làm mát không khí, bộ ngưng tụ quy trình |
| Hóa dầu | Bộ làm mát khí, bộ trao đổi hydrocarbon |
| Xử lý hóa chất | Hệ thống thu hồi nhiệt |
| Sản xuất điện | Thiết bị làm mát |
| HVAC & Lạnh | Các đơn vị ngưng tụ |
| Sản xuất công nghiệp | Hệ thống làm mát quy trình |
Ống cánh tản nhiệt KL ASME SA179 cung cấp một giải pháp đáng tin cậy cho các ứng dụng bộ trao đổi nhiệt làm mát bằng không khí yêu cầutruyền nhiệt hiệu quả, cánh tản nhiệt gắn chắc chắn và vận hành kinh tế. Sự kết hợp giữa ống thép carbon liền mạch chất lượng cao và cánh tản nhiệt nhôm được khóa cơ học mang lại hiệu suất ổn định trong môi trường công nghiệp khắc nghiệt.
Với khả năng sản xuất tuyệt vời, khả năng truyền nhiệt đã được chứng minh và tính linh hoạt ứng dụng rộng rãi, ống cánh tản nhiệt KL vẫn là lựa chọn ưu tiên cho các kỹ sư thiết kếbộ làm mát không khí, bộ ngưng tụ và hệ thống bộ trao đổi nhiệt công nghiệp.
