| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây đùn | Vật liệu: | ASTM A192 + Nhôm 1060 |
|---|---|---|---|
| Ứng dụng: | Bình ngưng làm mát bằng không khí | Bưu kiện: | VỎ GỖ KHUNG SẮT |

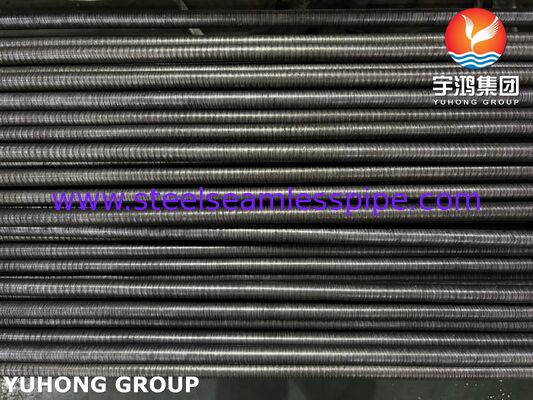

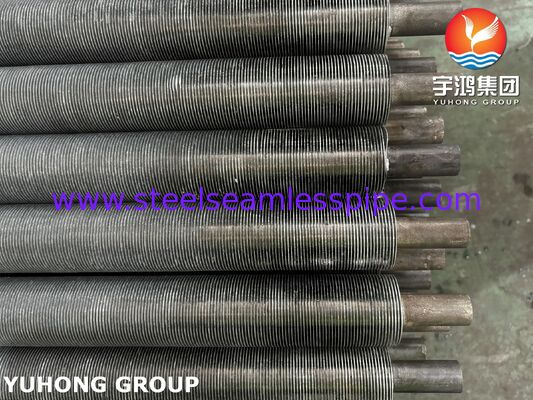

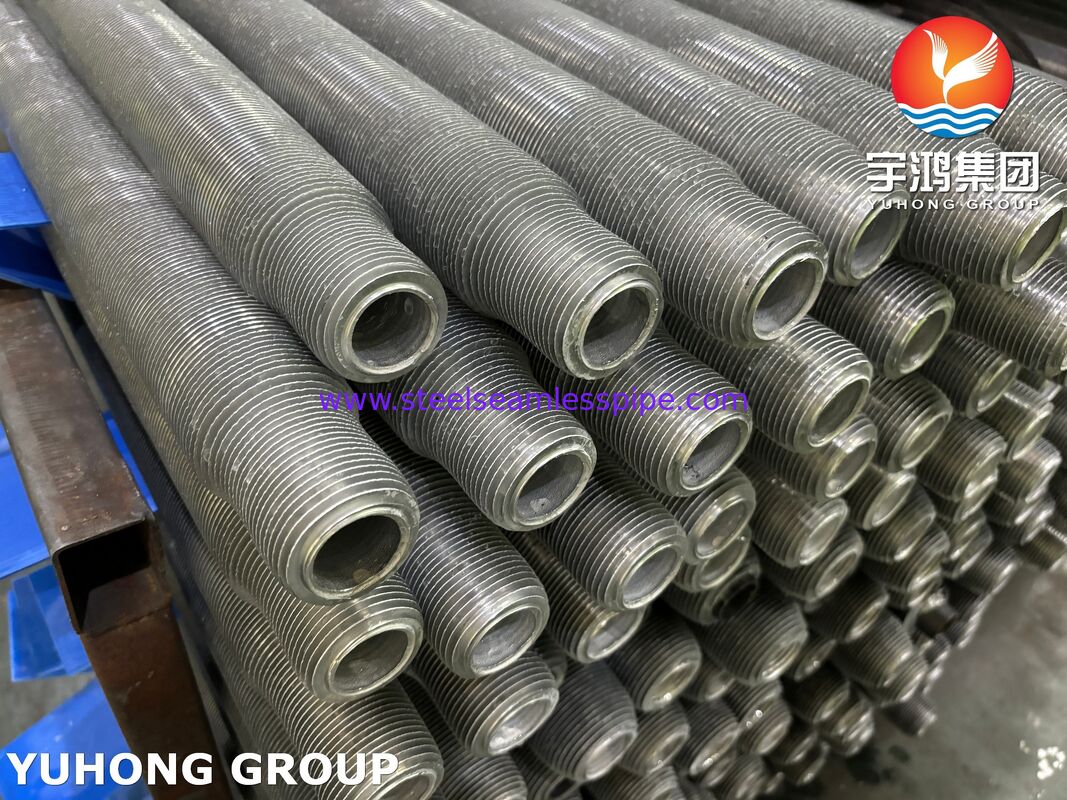

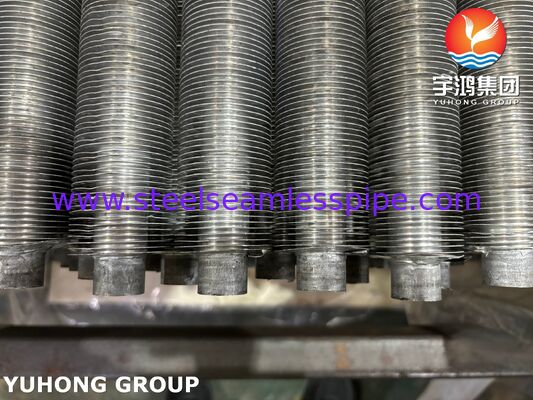

Ống ép đùn cho bình ngưng làm mát bằng không khílà các bộ phận truyền nhiệt hiệu suất cao được thiết kế cho các ứng dụng làm mát đòi hỏi hiệu suất nhiệt đáng tin cậy, khả năng chống ăn mòn và tuổi thọ lâu dài. Được sản xuất với chất lượng caoỐng thép cacbon ASTM A192VàVật liệu vây ngoài bằng nhôm 1060, những ống này cung cấp khả năng trao đổi nhiệt tuyệt vời chobình ngưng làm mát bằng không khí (ACC), hệ thống làm mát nhà máy điện, cơ sở hóa dầu, nhà máy lọc dầu và thiết bị thu hồi nhiệt công nghiệp.
Quá trình sản xuất ép đùn tạo thành một cấu trúc vây nhôm tích hợp xung quanh ống thép, tạo ra liên kết cơ học chắc chắn giữa vây và ống. So với các ống vây được bọc hoặc hàn truyền thống, các ống vây ép đùn mang lại độ ổn định tiếp xúc được cải thiện, tăng cường khả năng chống ăn mòn và khả năng chống rung và chu trình nhiệt vượt trội.
Sự kết hợp giữa ống thép carbon ASTM A192 và vây nhôm 1060 mang lại sự cân bằng tối ưu về độ bền cơ học, độ dẫn nhiệt và vận hành tiết kiệm, khiến chúng được sử dụng rộng rãi trong các hệ thống trao đổi nhiệt làm mát bằng không khí quy mô lớn.
Vây nhôm được ép đùn cơ học lên bề mặt ngoài của ống thép, đảm bảo:
Trong quá trình ép đùn, nhôm tạo thành một lớp bảo vệ liên tục xung quanh bề mặt ống, giúp bảo vệ ống thép carbon khỏi bị ăn mòn trong khí quyển và cải thiện độ tin cậy của dịch vụ khi lắp đặt ngoài trời.
Nhôm 1060 mang lại khả năng dẫn nhiệt tuyệt vời, cho phép tản nhiệt hiệu quả trong bình ngưng làm mát bằng không khí trong khi vẫn duy trì kết cấu nhẹ.
Ống vây ép đùn thường được áp dụng trong:
Ống vây ép đùn được sử dụng rộng rãi trong các hệ thống ACC cho:
Thích hợp cho:
Các ứng dụng phổ biến bao gồm:
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Ống vây ép đùn |
| Ứng dụng | Bình ngưng làm mát bằng không khí / Bộ trao đổi nhiệt làm mát bằng không khí |
| Vật liệu ống cơ sở | Thép cacbon ASTM A192 |
| Chất liệu vây | Nhôm 1060 |
| Phương pháp sản xuất | Nhôm đùn hình thành |
| Loại ống | Ống thép carbon liền mạch |
| Loại vây | Vây nhôm ép đùn tích hợp |
| Tình trạng bề mặt | Hoàn thiện nhà máy / xử lý tùy chỉnh |
| Chiều dài tiêu chuẩn | 6.000 mm / 12.000 mm (có sẵn độ dài tùy chỉnh) |
Các kích thước sau đây thường được sản xuất cho các ứng dụng bình ngưng làm mát bằng không khí:
| tham số | Phạm vi điển hình |
|---|---|
| Đường kính ngoài | 19,05 mm – 38,10 mm |
| Độ dày của tường | 1,65 mm – 3,50 mm |
| Chiều dài ống | 3.000 mm – 15.000 mm |
Các kích thước phổ biến bao gồm:
| tham số | Phạm vi điển hình |
|---|---|
| Đường kính ngoài vây | 40mm – 80mm |
| Chiều cao vây | 8mm – 22mm |
| Độ dày vây | 0,3 mm – 0,6 mm |
| Mật độ vây | 394 – 630 vây/mét |
(Kích thước tùy chỉnh có thể được sản xuất theo bản vẽ của khách hàng và yêu cầu thiết kế nhiệt.)
ASTM A192 là đặc điểm kỹ thuật của nồi hơi và ống trao đổi nhiệt bằng thép carbon liền mạch được sử dụng rộng rãi cho các ứng dụng truyền nhiệt ở nhiệt độ và áp suất cao.
| Yếu tố | Tối đa / Yêu cầu |
|---|---|
| Cacbon (C) | .060,06–0,18% |
| Mangan (Mn) | 0,27–0,63% |
| Phốt pho (P) | .035% |
| Lưu huỳnh (S) | .035% |
| Silic (Si) | .25% |
| Tài sản | Yêu cầu |
|---|---|
| Độ bền kéo | ≥325 MPa |
| Sức mạnh năng suất | ≥180 MPa |
| Độ giãn dài | ≥35% |
Nhôm 1060 là hợp kim nhôm nguyên chất thương mại có khả năng dẫn nhiệt và chống ăn mòn tuyệt vời.
| Yếu tố | Nội dung |
|---|---|
| Nhôm (Al) | ≥99,60% |
| Silic (Si) | .25% |
| Sắt (Fe) | .30,35% |
| Đồng (Cu) | .0,05% |
| Mangan (Mn) | .030,03% |
| Magiê (Mg) | .030,03% |
| Kẽm (Zn) | .0,05% |
| Tài sản | Giá trị điển hình |
|---|---|
| Độ bền kéo | 75–135 MPa |
| Sức mạnh năng suất | 20–95 MPa |
| Độ giãn dài | 20–45% |
| Độ dẫn nhiệt | Xấp xỉ. 230 W/m·K |
Quá trình sản xuất bao gồm:
Để đảm bảo hoạt động đáng tin cậy trong các hệ thống ngưng tụ làm mát bằng không khí, các ống vây ép đùn phải trải qua quá trình kiểm tra chất lượng nghiêm ngặt.
Bao gồm:
Các phương pháp phổ biến:
Các thông số được kiểm tra bao gồm:
Thực hiện để xác minh:
Thử nghiệm thủy tĩnh hoặc khí nén có thể được tiến hành theo thông số kỹ thuật của khách hàng và yêu cầu của dự án.
