| Nguồn gốc: | Trung Quốc, Hàn Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | TEMA Class R / ASME Section VIII Division 1 |
| Số mô hình: | Bộ trao đổi nhiệt dạng ống và vỏ đứng loại BEM của TEMA |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 50,000 - USD 1,000,000 PER SET |
| chi tiết đóng gói: | Thùng gỗ tiêu chuẩn hoặc bao bì tùy chỉnh dựa trên các yêu cầu của khách hàng. |
| Thời gian giao hàng: | 60-90 ngày |
| Điều khoản thanh toán: | T/T,D/P,D/A,L/C,Western Union |
| Khả năng cung cấp: | 500 bộ/tháng |
| Loại thiết bị: | Bộ trao đổi nhiệt vỏ và ống | Mã thiết kế & tiêu chuẩn: | ASME Phần VIII Div. 1, TEMA Lớp R, NACE MR0175 / ISO 15156 |
|---|---|---|---|
| Chất liệu vỏ: | ASME SA-516 Gr. 70 N (Chuẩn hóa) / ASME SA-106 Gr. B | Vật liệu ống: | ASME SA-179 Dàn kéo nguội / ASME SA-213 TP316L |
| Vật liệu Tubesheet: | ASME SA-350 LF2 CL. 1/ASME SA-105/ASME SA-266 | Vật liệu kênh / đầu: | ASME SA-516 Gr. 70 N |
| Vật liệu bắt vít: | ASME SA-193 Gr. B7 (Đinh tán) & ASME SA-194 Gr. 2H (Hạt lục giác nặng) | ||
| Làm nổi bật: | Máy trao đổi nhiệt ống và vỏ Monel 400,Máy trao đổi nhiệt loại TEMA BEM,Máy trao đổi nhiệt ống cố định |
||

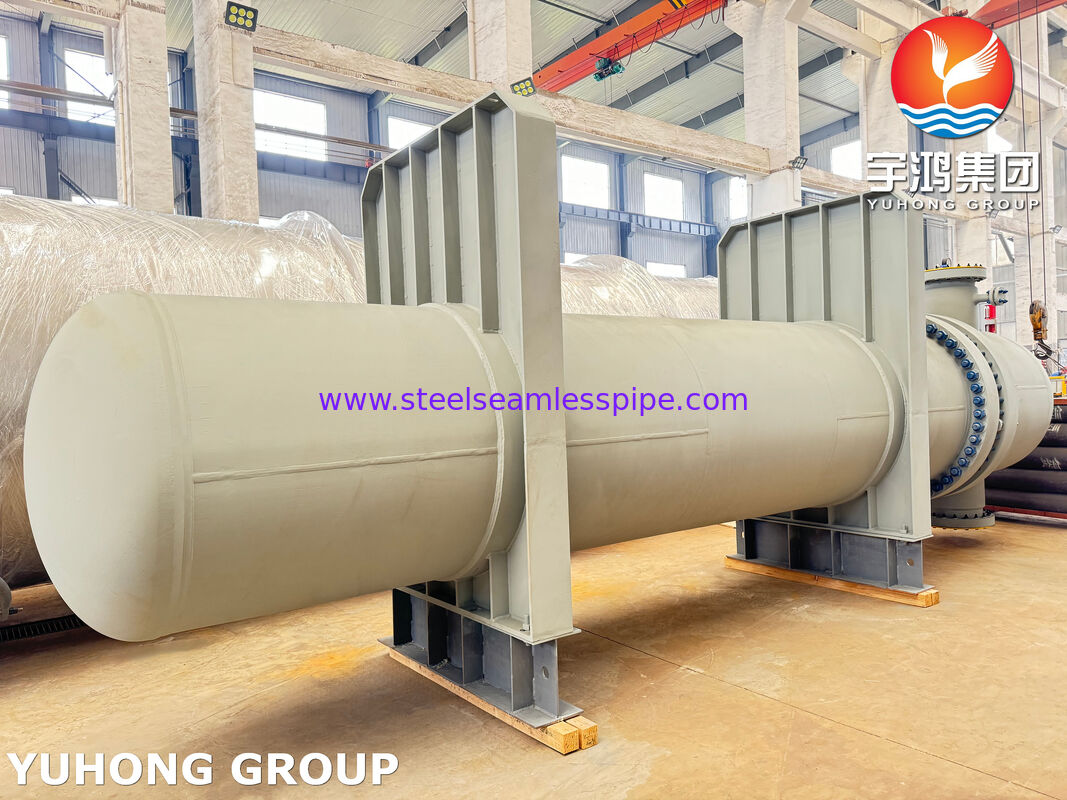

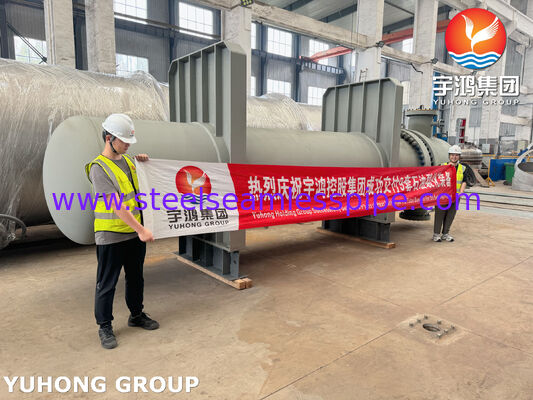

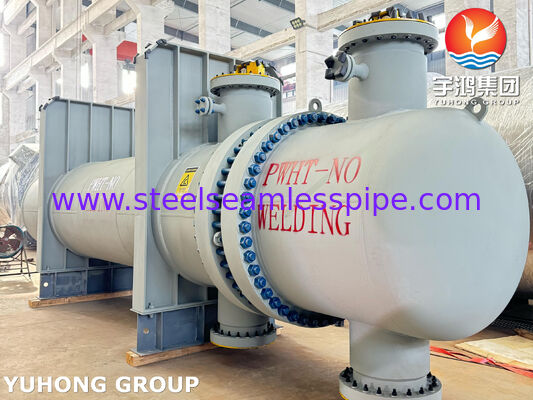

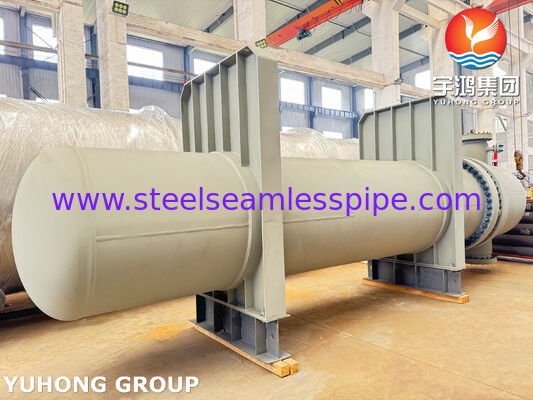

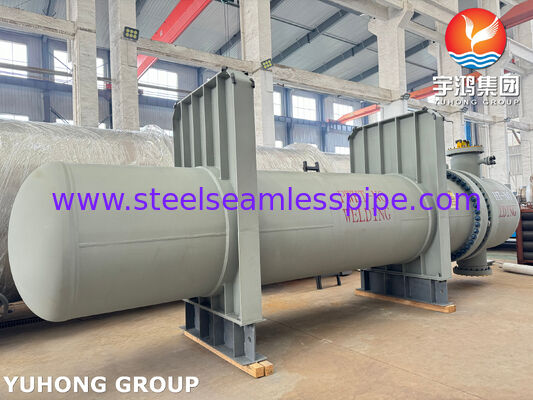

TEMA Type BEM 1108 Tubes Monel 400 Fixed Tube Sheet Shell và Tube heat exchanger
Đơn vị này là một vỏ công nghiệp và ốngMáy trao đổi nhiệt(còn được gọi làMáy trao đổi nhiệt nhómCác thiết kế nội bộ tích hợp một ống 1108Bọc ống có vâyĐược thiết kế để lắp đặt trong Máy gia cố OVHD của Đơn vị chưng cất thô (Số thẻ W-04A/B).Thiết kế cơ khí đề cập đến môi trường ngưng tụ ăn mòn nghiêm trọng có chứa clorua nước và hydrocarbon axit.
| Tên thành phần | Hình vẽ | Thông số kỹ thuật vật liệu ASME | Kích thước và thông số kỹ thuật |
|---|---|---|---|
| Bảng ống | E2-1566 | ASME SB-127 UNS N04400 (Monel 400) | OD Ø1170 mm, Độ dày 63,5 mm, 8x M12 lỗ đục |
| Tập hợp gói | E1-9277 | ASME SB-163 UNS N04400 (Monel 400) | 1108 ốngBọc ống có vây, Độ sâu mở rộng 40,5/60,5 mm |
| Thùng vỏ | E1-9311 | ASME SA-516 Gr. 70 + SB-127 | Bảng đáy thép carbon với lớp lớp phủ bên trong Monel 400 |
| Kênh / Đầu | E1-9311 | ASME SA-516 Gr. 70 + SB-127 Overlay | Đầu kênh hai đường với vòi phun N1 (18"-150) & N2 (6"-150) |
| Ghi đệm | E1-9311 Lưu ý 2 | Monel 400 / Graphite mở rộng | Màn hình kim loại rắn Monel 400 với lớp graphite hai mặt |
| Vòng ống phun | E1-9311 | ASME SA-105 / SA-106 Gr. B / Monel 400 | N1-N4 Flanged Connection ANSI B16.5; N5-N11 NPT 6000# Máy nối |
Quy trình mở rộng ống chính xác: CácBọc ống có vâyđược cố định vào tấm ống Monel 400 bằng cách sử dụng quy trình mở rộng mô-men xoắn hai chiều sâu (Depth Expansion ở 40,5 mm và 60,5 mm).
Ống phủ chống ăn mòn và luyện kim: Tất cả các bề mặt ướt của vỏ và đầu giữ áp suất tiếp xúc với hơi ăn mòn sử dụng vật liệu rắn hoặc lớp phủ ASME SB-127 UNS N04400 (Monel 400).
Phân phối dòng chảy và vị trí phao: Tích hợp với các tấm bảo vệ va chạm hạng nặng và các tấm nắp chéo, duy trì khoảng cách hỗ trợ ống đồng đều ở mức 750 mm và 753 mm.
Kiểm tra thủy tĩnh và khí nén: Các thử nghiệm áp suất bên vỏ và bên ống được thực hiện độc lập theo quy tắc của phần VIII Div. 1 của ASME
Kiểm tra không phá hủy (NDE): Kiểm tra phóng xạ 100% (RT) được áp dụng cho tất cả các đường may đệm sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi sợi.
Lớp phủ bề mặt và hoàn thiện: Các thành phần thép cacbon bên ngoài của cấu trúc trải qua Sản xuất nhựa nóng; ứng dụng lớp phủ cuối cùng bao gồm Graphite + AISI 316 / Power Graf 3 Premium bảo vệ nhiệt độ cao.
Nâng và xử lý các phụ kiện: được lên kế hoạch để tháo và niêm phong nút sau khi lắp đặt vàoMáy trao đổi nhiệtVỏ.
Bảo vệ đối diện sườn: Tất cả các miếng kẹp mặt nâng ANSI B16.5 và các khớp nối NPT nữ đều được trang bị tấm nắp nhựa hạng nặng và nắp ức chế rỉ sét cho vận chuyển hàng hóa biển và xuất khẩu.
