| Nguồn gốc: | Trung Quốc, Hàn Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | TEMA Class R / ASME Section VIII Division 1 |
| Số mô hình: | Bộ trao đổi nhiệt dạng ống và vỏ đứng loại BEM của TEMA |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 50,000 - USD 1,000,000 PER SET |
| chi tiết đóng gói: | Thùng gỗ tiêu chuẩn hoặc bao bì tùy chỉnh dựa trên các yêu cầu của khách hàng. |
| Thời gian giao hàng: | 60-90 ngày |
| Điều khoản thanh toán: | T/T,D/P,D/A,L/C,Western Union |
| Khả năng cung cấp: | 500 bộ/tháng |
| miếng đệm: | Vòng đệm có rãnh Monel 400 với các lớp than chì mở rộng (EG) | Vỏ ống mờ: | Ø1170 mm x 63,5 mm (Danh định) |
|---|---|---|---|
| Mã thiết kế: | ASME Phần VIII Div. 1, TEMA Lớp R / Tính toán kỹ thuật 14-8134 | loại bó: | Cấu trúc bó ống vây |
| Bộ phận áp lực: | ASME SB-127 / UNS N04400 (Monel 400), ASME SA-516 Gr. 70 | Tiêu chuẩn vòi phun: | Mặt bích ANSI B16.5, Khớp nối NPT loại 150 / Lớp 6000 |
| Làm nổi bật: | Máy trao đổi nhiệt ống và vỏ Monel 400,Máy trao đổi nhiệt loại TEMA BEM,Máy trao đổi nhiệt ống cố định |
||

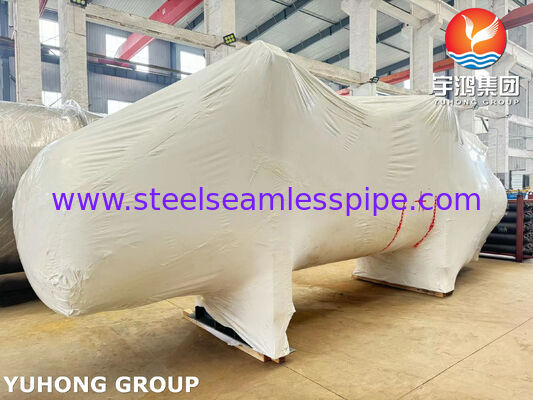

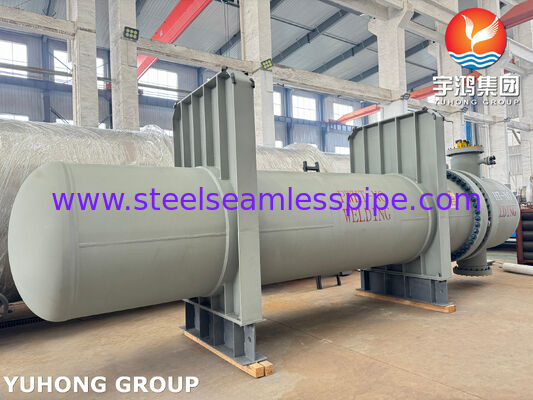

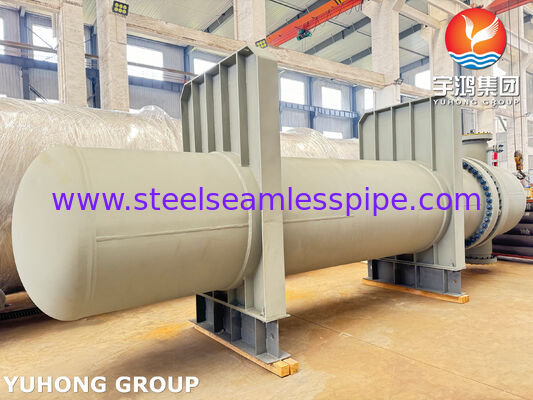

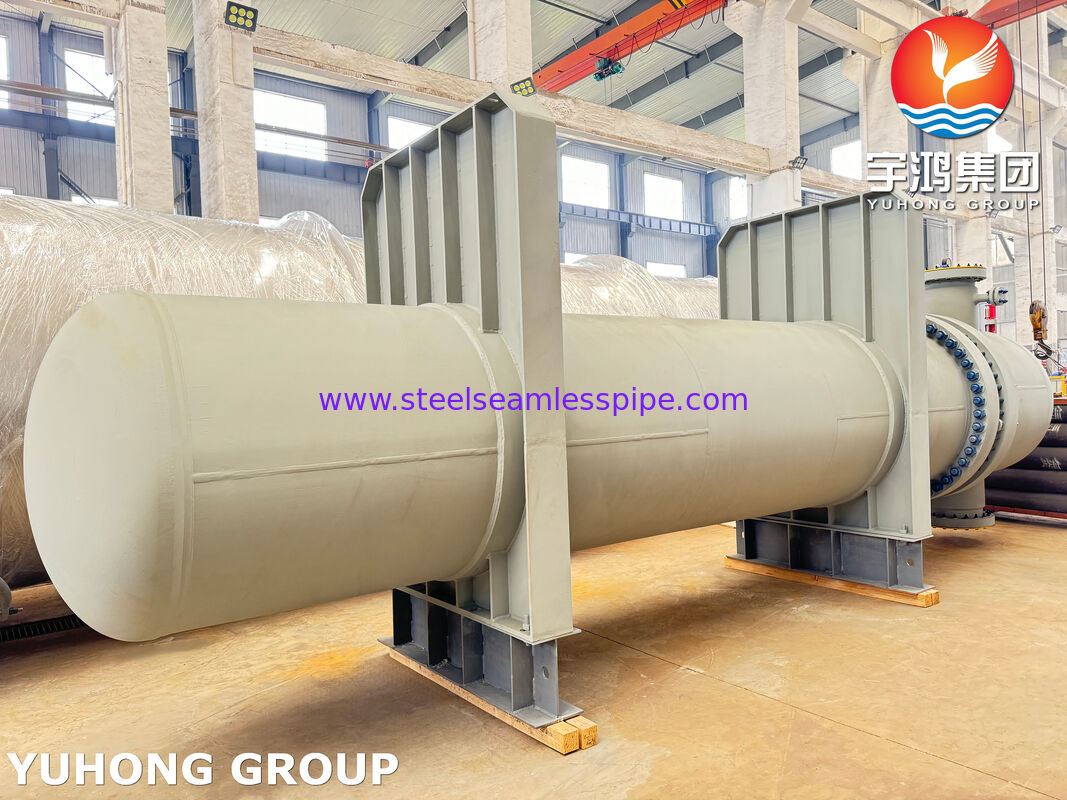

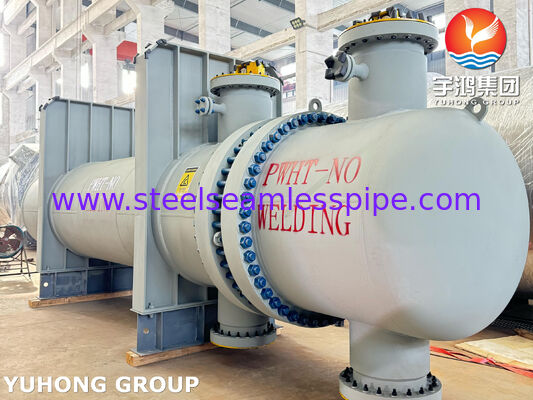

Bộ trao đổi nhiệt ống vỏ TEMA loại BEM 1108 ống Monel 400 ống cố định
Thiết bị này là một bộ trao đổi nhiệt ống vỏ công nghiệp.(còn được gọi làbộ trao đổi nhiệt team) được thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn ASME Section VIII Div. 1 và TEMA Class R
| Tên thành phần | Tham chiếu bản vẽ. | Thông số kỹ thuật vật liệu ASME | Kích thước & Thông số kỹ thuật |
| Tấm ống | E2-1566 | ASME SB-127 UNS N04400 (Monel 400) | Đường kính ngoài Ø1170 mm, Độ dày 63,5 mm, 8 lỗ ren M12 |
| Lắp ráp bó ống | E1-9277 | ASME SB-163 UNS N04400 (Monel 400) | bộ ống cánh được cố định vào tấm ống Monel 400 bằng quy trình giãn nở mô-men xoắn hai độ sâu (Độ sâu giãn nở ở 40,5 mm và 60,5 mm)Thân vỏ |
| E1-9311 | ASME SA-105 / SA-106 Gr. B / Monel 400 | Tấm đế thép carbon với lớp phủ Monel 400 bên trong | Đầu nối / Nắp chụp |
| E1-9311 | ASME SA-105 / SA-106 Gr. B / Monel 400 | Đầu nối kênh hai chiều với các đầu nối N1 (18"-150) & N2 (6"-150) | Gioăng làm kín |
| E1-9311 Lưu ý 2 | Monel 400 / Than chì giãn nở | Lõi kim loại có rãnh Monel 400 nguyên khối với lớp than chì hai mặt | Mặt bích đầu nối |
| E1-9311 | ASME SA-105 / SA-106 Gr. B / Monel 400 | Kết nối mặt bích N1-N4 ANSI B16.5; Khớp nối N5-N11 NPT 6000# | Thông số kỹ thuật & Kỹ thuật quy trình |
:bộ ống cánh được cố định vào tấm ống Monel 400 bằng quy trình giãn nở mô-men xoắn hai độ sâu (Độ sâu giãn nở ở 40,5 mm và 60,5 mm). Bố cục lỗ ống tuân theo mẫu bước tam giác/vuông 20,25 mm
: Tất cả các bề mặt ướt của vỏ và đầu áp lực tiếp xúc với hơi ăn mòn đều sử dụng vật liệu nguyên khối hoặc phủ ASME SB-127 UNS N04400 (Monel 400).Phân phối dòng chảy & Vị trí vách ngăn
: Tích hợp các tấm chống va đập hạng nặng và các tấm vách ngăn ngang, duy trì khoảng cách hỗ trợ ống đồng đều ở 750 mm và 753 mm.Đảm bảo chất lượng & Quy cách QA/QC
: Các bài kiểm tra áp suất phía vỏ và phía ống được thực hiện độc lập theo quy tắc ASME Section VIII Div. 1 Kiểm tra không phá hủy (NDE)
: Kiểm tra phóng xạ (RT) 100% áp dụng cho tất cả các mối hàn đối đầu xuyên thấu hoàn toàn; Kiểm tra thẩm thấu chất lỏng (PT) 100% áp dụng cho các mối nối ống/tấm ống được giãn nở/hàn.
: Các bộ phận thép carbon bên ngoài kết cấu được mạ kẽm nhúng nóng; lớp phủ cuối cùng bao gồm Graphite + AISI 316 / Power Graf 3 Premium lớp hoàn thiện bảo vệ nhiệt độ cao.
: dự kiến sẽ được tháo dỡ và bịt kín sau khi lắp đặt vào vỏbộ trao đổi nhiệt.Bảo vệ mặt bích
.
