| Nguồn gốc: | Trung Quốc, Hàn Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ASME Sec. VIII Div. 1 / TEMA Class R/C |
| Số mô hình: | Bộ trao đổi nhiệt vỏ và ống / Bộ trao đổi nhiệt TEMA |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | USD 50,000 - USD 1,000,000 PER SET |
| chi tiết đóng gói: | Thùng gỗ tiêu chuẩn hoặc bao bì tùy chỉnh dựa trên các yêu cầu của khách hàng. |
| Thời gian giao hàng: | 60-90 ngày |
| Điều khoản thanh toán: | T/T,D/P,D/A,L/C,Western Union |
| Khả năng cung cấp: | 500 bộ/tháng |
| Tiêu chuẩn tính toán thiết kế & cường độ: | ASME giây. Sư đoàn VIII 1/ R/C cấp TEMA | Chất liệu vỏ: | Tấm thép cacbon áp lực loại 70 SA-516 |
|---|---|---|---|
| Vật liệu tấm ống: | SA-350 LF2 Rèn loại 1 với lớp phủ hàn bằng thép không gỉ 316L | Vật liệu ống: | SA-213 TP316L Ống thép không gỉ liền mạch |
| Vật liệu vòi phun: | Ống thép cacbon liền mạch loại B SA-106 | Vách ngăn / Vật liệu hỗ trợ: | SA-240 Loại 316L / SA-193 Cấp B7 |
| Làm nổi bật: | Bộ trao đổi nhiệt bộ sưởi ấm HP-HT,Bộ trao đổi nhiệt ASME Section VIII,TEMA dây chuyền ống có vây |
||

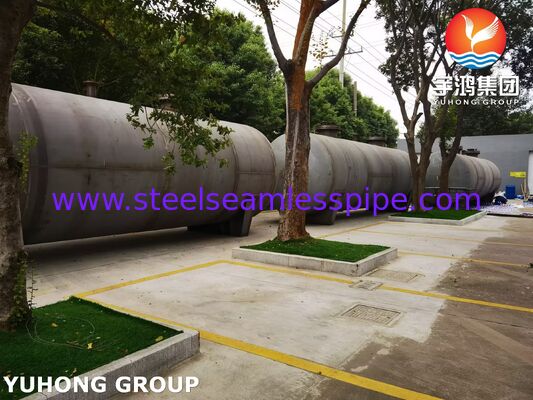

YUHONG HEAT EXCHAGER TUBE BUNDLE là bộ trao đổi nhiệt vỏ và ống gia nhiệt sơ bộ áp suất cao nhiệt độ cao (HP-HT) công nghiệp được sản xuất cho các lắp đặt phát điện địa nhiệt. Thiết bị tích hợp một bó ống cánh được thiết kế chính xác bên trong vỏ bình áp lực thành dày được chế tạo nghiêm ngặt theo quy tắc ASME Boiler and Pressure Vessel Code Section VIII, Division 1. Nó đóng vai trò là đơn vị truyền nhiệt chính giữa các vòng hơi và chu trình chất lỏng làm việc trong hoạt động nhà máy điện địa nhiệt hai pha.
3.2 Các thành phần chính & Thông số kỹ thuật vật liệu
| Bộ phận | Loại vật liệu / Thông số kỹ thuật tiêu chuẩn | Mã vật liệu ASME / ASTM |
|---|---|---|
| Vỏ áp lực | Tấm thép carbon cho bình áp lực SA-516 Grade 70 | ASME SA-516 / ASTM A516 |
| Ống trao đổi nhiệt | Ống thép không gỉ liền mạch SA-213 TP316L | ASME SA-213 / ASTM A213 |

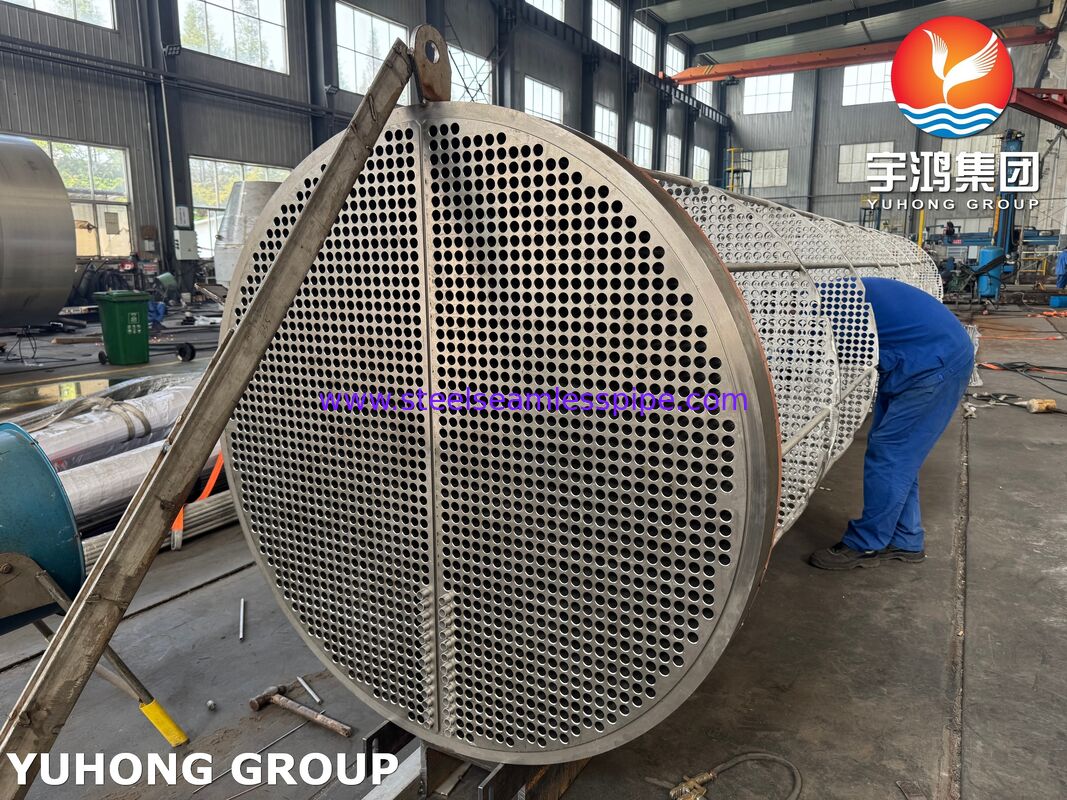

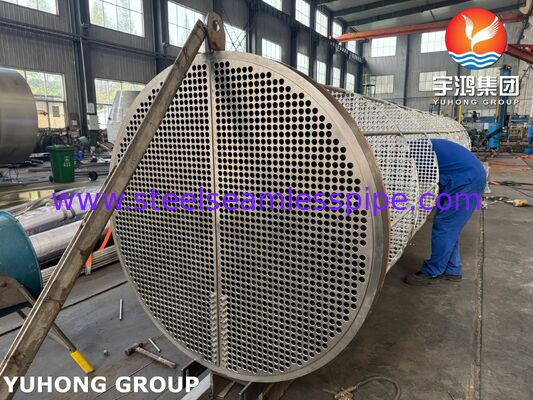

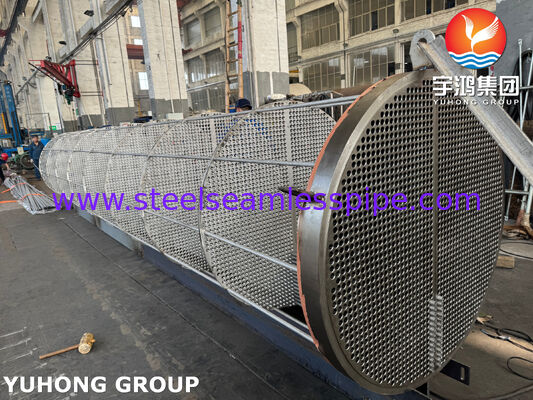

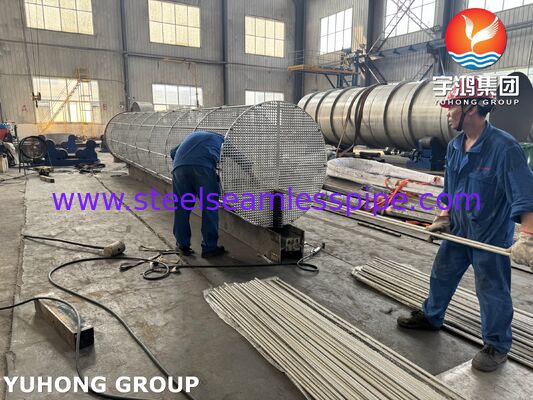

| Lắp ráp bó ống | Bó ống cánh hiệu suất cao (Ống cánh tích hợp/đùn) | ASME Sec. II Part A |
| Tấm ống cố định | Phôi rèn SA-350 LF2 Class 1 với lớp phủ hàn thép không gỉ 316L | ASME SA-350 / SA-240 |
| Nắp kênh / Mặt bích vỏ | Thép carbon rèn SA-350 LF2 Class 1 / SA-105 | ASME SA-350 / SA-105 |
| Vách ngăn & Thanh buộc | SA-240 Type 316L / SA-193 Grade B7 | ASME SA-240 / SA-193 |
| Vòi phun & Ống nối | Ống thép carbon liền mạch SA-106 Grade B | ASME SA-106 / ASTM A106 |
| Bu lông & Đinh tán | Đinh tán SA-193 Grade B7 với đai ốc lục giác nặng SA-194 Grade 2H | ASME SA-193 / SA-194 |
3.3 Các tính năng kỹ thuật cốt lõi & Chế tạo
Chế tạo có dấu chứng nhận ASME: Thiết kế cơ khí và tính toán kết cấu tuân thủ nghiêm ngặt ASME Section VIII, Division 1 và các tiêu chuẩn cơ khí bộ trao đổi nhiệt TEMA tiêu chuẩn.
Giao diện tấm ống bọc: Được trang bị lớp phủ hàn thép không gỉ SA-240 TP316L có độ dày tối thiểu 3,0 mm trên bề mặt phôi rèn SA-350 LF2 tiếp xúc với môi chất ăn mòn.
Khớp nối ống-tấm ống chính xác: Các ống được ép và hàn cường lực bằng quy trình GTAW tự động tuân thủ quy trình hàn ASME Section IX.
Cấu trúc hỗ trợ chịu tải nặng: Các chân đỡ tích hợp được thiết kế cho tải trọng địa chấn, tải trọng gió và lực giãn nở nhiệt trong các chu kỳ hoạt động.
3.4 Đảm bảo chất lượng & Thông số kỹ thuật kiểm tra
Kiểm tra không phá hủy (NDE): 100% Kiểm tra phóng xạ toàn bộ (RT-1) trên tất cả các mối hàn giáp mối dọc và mối hàn vòng theo ASME Sec. VIII Div. 1.
Kiểm tra khuyết tật bề mặt: Kiểm tra thẩm thấu chất lỏng (PT) trên tất cả các lớp phủ thép không gỉ, mối hàn cường lực ống-tấm ống và mối hàn gắn vòi phun.
Kiểm tra áp suất thủy lực: Kiểm tra áp suất thủy lực phía vỏ và phía ống tại nhà máy được thực hiện ở mức 1,3 lần áp suất làm việc cho phép tối đa (MAWP) trong thời gian tối thiểu 60 phút.
Nhận dạng vật liệu dương tính (PMI): 100% xác minh PMI trên tất cả các nguyên liệu hợp kim, các bộ phận giữ áp lực và kim loại phụ trước khi lắp ráp.
Kiểm soát kích thước & Độ phẳng: Độ phẳng tấm ống được xác minh bằng laser và độ thẳng hàng của mặt bích vòi phun tuân thủ dung sai TEMA Class R.
3.5 Hậu cần quốc tế & Hỗ trợ thị trường
Đóng gói xuất khẩu: Tẩy uế nitơ bên trong được niêm phong (áp suất dương 0,5 bar) với các gói hút ẩm, được bảo vệ bằng đế khung thép chịu tải nặng và màng bọc chân không chống biển.
Tài liệu tuân thủ quốc tế: Được cung cấp kèm theo Báo cáo dữ liệu của nhà sản xuất (Mẫu U-1A), Chứng chỉ kiểm tra vật liệu (EN 10204 Loại 3.1), báo cáo NDE và biểu đồ kiểm tra thủy lực.
Giấy phép quy định khu vực: Được chứng nhận trước cho SONCAP (Giấy chứng nhận sản phẩm Nigeria), tuân thủ Mẫu M và các tiêu chuẩn thông quan hải quan Trung Đông / Bắc Phi (MENA).
