| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây HFW | Vật liệu: | ASTM A269 TP321 |
|---|---|---|---|
| Ứng dụng: | Thu hồi nhiệt thải | Bưu kiện: | VỎ GỖ KHUNG SẮT |
| Làm nổi bật: | Ống cánh ASTM A269 TP321,Ống cánh tản nhiệt HFW cho thu hồi nhiệt,ống cánh thu hồi nhiệt thải |
||

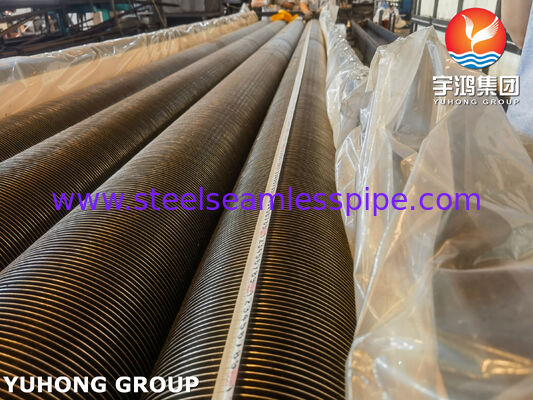

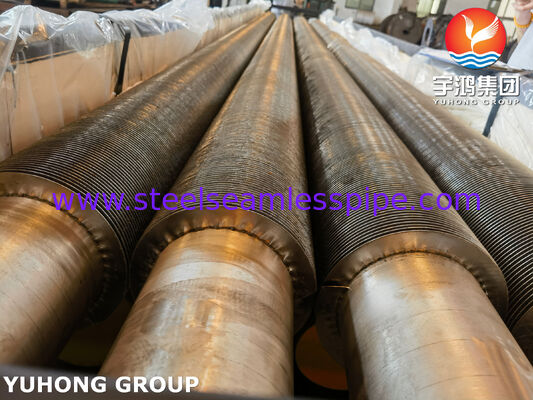

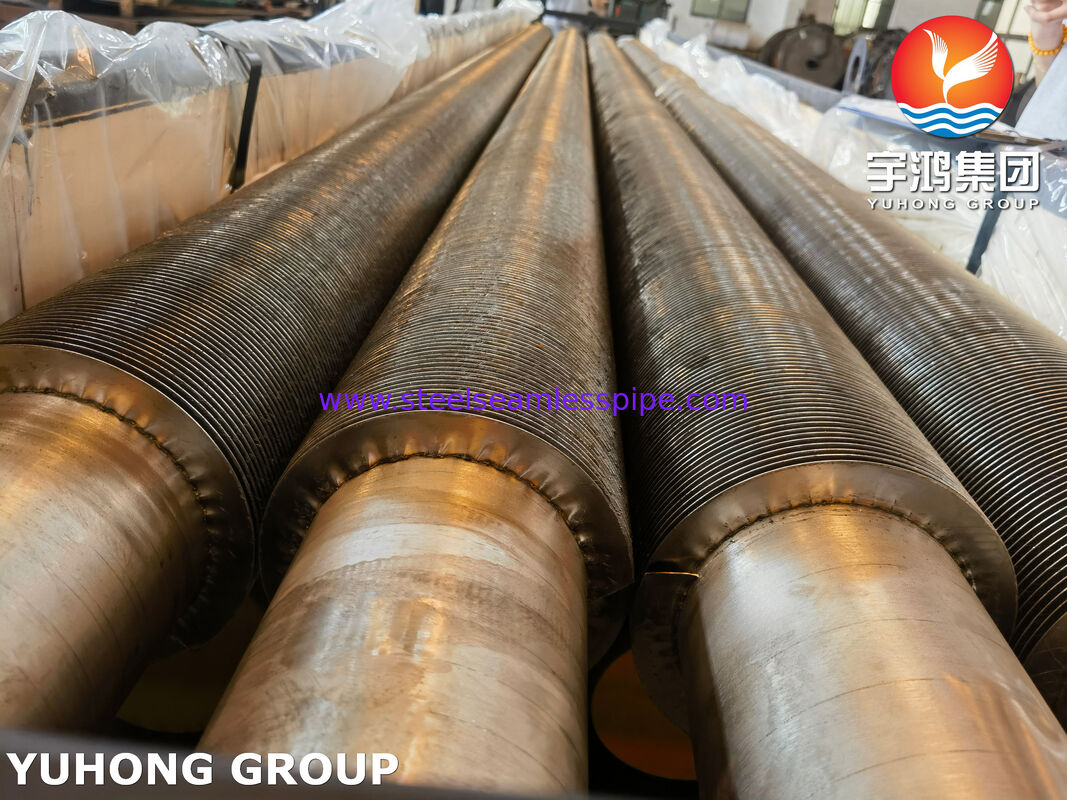

Ống cánh hàn tần số cao ASTM A269 TP321 được thiết kế như các bộ phận truyền nhiệt để cải thiện hiệu suất nhiệt tronghệ thống thu hồi nhiệt thải, lò công nghiệp, lò xử lý lọc dầu, nhà máy lọc hóa dầu và bộ trao đổi nhiệt khí nhiệt độ cao.
Sản phẩm kết hợp mộtống thép không gỉ Austenitic TP321 với các cánh kim loại hàn liên tục. Hàn tần số cao tạo ra mối liên kết luyện kim/cơ học mạnh mẽ giữa cánh và ống, cho phép nhiệt truyền hiệu quả từ khí thải nóng hoặc khí quy trình qua bề mặt có cánh và vào chất lỏng bên trong ống.
ASTM A269 TP321 đặc biệt phù hợp cho các ứng dụng nhiệt độ cao, nơi khả năng chống oxy hóa, chu kỳ nhiệt và ăn mòn kẽ hở là quan trọng. Loại TP321 được ổn định bằng titan có thể mang lại lợi thế so với thép không gỉ 304 thông thường trong một số dịch vụ nhiệt độ cao nhất định.
Đối với thiết bị thu hồi nhiệt thải, cấu trúc cánh làm tăng đáng kể diện tích truyền nhiệt bên ngoài hiệu quả so với ống trần. Điều này cho phép các nhà thiết kế thiết bị đạt được khả năng thu hồi nhiệt cao hơn trong một bề mặt truyền nhiệt tương đối nhỏ gọn.
Ống cánh HFW ASTM A269 TP321 đặc biệt phù hợp cho:
Các ống có thể được tích hợp vào các bộ phận thu hồi nhiệt, nơi khí thải nóng truyền năng lượng còn lại của chúng cho nước hoặc một chất lỏng quy trình khác.
Các ứng dụng điển hình bao gồm:
Các nhà máy lọc dầu và hóa dầu tạo ra một lượng lớn khí thải và khí quy trình nhiệt độ cao. Ống cánh HFW TP321 có thể được sử dụng để thu hồi năng lượng nhiệt bị lãng phí này.
Các ứng dụng tiềm năng bao gồm:
Các lò công nghiệp thải ra khí nóng chứa năng lượng có thể thu hồi đáng kể. Bộ trao đổi nhiệt ống cánh có thể thu giữ năng lượng này để:
Sự kết hợp của thép không gỉ TP321 và cấu trúc cánh HFW làm cho sản phẩm này phù hợp với các bộ trao đổi nhiệt tiếp xúc với khí nóng, nơi cần có bề mặt truyền nhiệt lớn ở phía khí.
Kích thước chính xác nên được chọn theo tính toán truyền nhiệt, vận tốc khí, nhiệt độ hoạt động, áp suất, điều kiện bám bẩn và thiết kế thiết bị.
Phạm vi sản xuất điển hình có thể bao gồm:
| Mục | Phạm vi điển hình |
|---|---|
| OD ống | 19,05–63,5 mm |
| Độ dày thành ống | 1,5–5,0 mm |
| Chiều cao cánh | 8–25 mm |
| Độ dày cánh | 0,8–2,5 mm |
| Bước cánh | 2,5–10 mm |
| Chiều dài ống | 1–15 m |
| Cấu hình cánh | Rắn hoặc có răng cưa, tùy thuộc vào thiết kế |
| Vật liệu cánh | Thép không gỉ hoặc hợp kim tương thích |
| Vật liệu ống | ASTM A269 TP321 |
Đây làphạm vi kỹ thuật phổ biến chứ không phải yêu cầu ASTM A269 cố định. Kích thước tùy chỉnh có thể được sản xuất theo bản vẽ của khách hàng, tính toán truyền nhiệt hoặc thông số kỹ thuật thiết bị.
Đối với dịch vụ nhiệt độ cao đặc biệt khắc nghiệt, vật liệu cánh nên được chọn cùng với vật liệu ống dựa trên nhiệt độ hoạt động, môi trường ăn mòn và yêu cầu giãn nở nhiệt.
Sau đây là giới hạn thành phần hóa học được chỉ định phổ biến choống thép không gỉ TP321 theo ASTM A269. Phiên bản tiêu chuẩn áp dụng và thông số kỹ thuật của người mua nên được xác nhận cho mỗi đơn hàng.
| Nguyên tố | TP321 Tối đa / Phạm vi điển hình (%) |
|---|---|
| Carbon (C) | ≤ 0,08 |
| Mangan (Mn) | ≤ 2,00 |
| Silic (Si) | ≤ 0,75 |
| Phốt pho (P) | ≤ 0,045 |
| Lưu huỳnh (S) | ≤ 0,030 |
| Crom (Cr) | 17,0–19,0 |
| Niken (Ni) | 9,0–12,0 |
| Titan (Ti) | ≥ 5 × C và ≤ 0,70 |
| Sắt (Fe) | Phần còn lại |
Quan trọng: Các giá trị trên nên được coi là phạm vi thành phần ASTM A269 TP321 được chỉ định phổ biến. Chứng chỉ vật liệu có hiệu lực và phiên bản ASTM hiện tại luôn được ưu tiên.
Các yêu cầu cơ học tối thiểu điển hình liên quan đếnASTM A269 TP321 bao gồm:
| Thuộc tính | Yêu cầu điển hình |
|---|---|
| Độ bền kéo | ≥ 515 MPa |
| Độ bền chảy | ≥ 205 MPa |
| Độ giãn dài | ≥ 35% |
Các tính chất cơ học thực tế có thể thay đổi tùy theo điều kiện sản xuất ống, xử lý nhiệt, kích thước và thông số kỹ thuật mua áp dụng.
Đối với các ứng dụng ống cánh, hiệu suất cơ học củabản thân ống không nên nhầm lẫn với hiệu suất liên kết cánh-ống. Cái sau yêu cầu kiểm soát sản xuất và kiểm tra riêng biệt.
Cánh được gắn liên tục vào ống bằng một quy trìnhhàn tần số cao.
Trong quá trình sản xuất, năng lượng điện tần số cao tạo ra nhiệt cục bộ tại giao diện cánh-ống. Áp suất được kiểm soát đưa cánh và ống tiếp xúc chặt chẽ, tạo ra mối hàn liên tục.
Quy trình này mang lại nhiều lợi thế:
Các thông số hàn được kiểm soát theo vật liệu ống, vật liệu cánh, độ dày cánh, chiều cao cánh và tốc độ sản xuất.
Kiểm soát chất lượng nên bao gồm cảống cơ sở ASTM A269 TP321 vàống cánh hoàn chỉnh.
Có thể thực hiện phân tích hóa học phòng thí nghiệm hoặc PMI để xác minh loại thép không gỉ và xác nhận các nguyên tố hợp kim cần thiết.
Các ống đại diện được thử nghiệm độ bền kéo, độ bền chảy và độ giãn dài theo tiêu chuẩn áp dụng.
Có thể thực hiện thử nghiệm độ cứng theo yêu cầu của thông số kỹ thuật mua hoặc kế hoạch kiểm soát chất lượng.
Ống có thể được kiểm tra thủy tĩnh áp dụng hoặc thử nghiệm điện không phá hủy theo yêu cầu của ASTM A269 và thông số kỹ thuật mua.

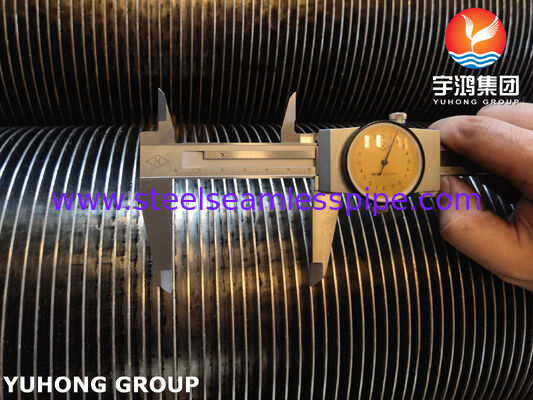

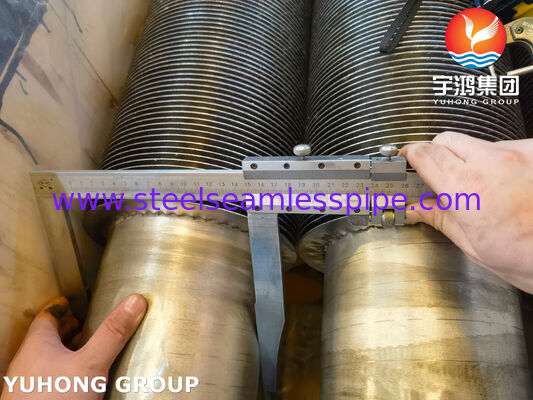

Các kiểm tra kích thước điển hình bao gồm:
Ống cánh hoàn chỉnh được kiểm tra các:
Vì hiệu suất nhiệt của ống cánh HFW phụ thuộc nhiều vào kết nối cánh-ống, vùng hàn nên được kiểm tra theo quy trình kiểm soát chất lượng của nhà sản xuất và yêu cầu của người mua.
Tùy thuộc vào ứng dụng, có thể quy định thử nghiệm mối nối phá hủy, kiểm tra kim tương hoặc các phương pháp kiểm tra được phê duyệt khác.
MộtChứng chỉ thử nghiệm vật liệu (MTC) có thể được cung cấp để ghi lại vật liệu ống, thành phần hóa học và tính chất cơ học. Chứng nhận EN 10204 3.1 cũng có thể được cung cấp khi được người mua chỉ định.
Ưu điểm chính của cấu hình cánh HFW là sự gia tăng đáng kểdiện tích bề mặt truyền nhiệt phía khí.
So với ống trần, ống cánh có thể:
TP321 còn cung cấp một lựa chọn vật liệu hấp dẫn khi hệ thống thu hồi nhiệt hoạt động ở nhiệt độ cao và yêu cầu thép không gỉ Austenitic được ổn định bằng titan.
Chúng tôi có thể sản xuấtống cánh HFW ASTM A269 TP321 theo yêu cầu của khách hàng, bao gồm cả tùy chỉnh:
Đối với một dự án thu hồi nhiệt thải mới, khách hàng có thể cung cấpnhiệt tải, nhiệt độ đầu vào/đầu ra, thành phần khí, tốc độ dòng, áp suất hoạt động, môi chất bên trong ống và không gian lắp đặt có sẵnđể cấu hình ống cánh có thể phù hợp với thiết kế thiết bị.
