| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | VỎ GỖ KHUNG SẮT |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Vật liệu: | ASME SB163 NO8825 | Ứng dụng: | Máy làm mát khô |
|---|---|---|---|
| Bưu kiện: | VỎ GỖ KHUNG SẮT | ||
| Làm nổi bật: | Ống vây ép đùn cho máy làm mát khô,Ống cánh ASME SB163,Ống cánh UNS N08825 |
||
Ống cánh tản nhiệt đùn cho bộ làm mát khô được sản xuất với ASME SB163 UNS N08825 (Incoloy 825) ống nền được thiết kế cho các ứng dụng truyền nhiệt làm mát bằng không khí khắt khe, nơi khả năng chống ăn mòn, tính toàn vẹn cơ học và hoạt động lâu dài đáng tin cậy là quan trọng.
UNS N08825 là hợp kim niken-sắt-crom-molypden-đồng có ổn định titan. Sự kết hợp của crom, molypden, đồng và niken mang lại khả năng chống ăn mòn mạnh mẽ đối với nhiều môi trường ăn mòn khác nhau. Đối với dịch vụ bộ làm mát khô, hợp kim này có thể được lựa chọn khi thiết bị truyền nhiệt yêu cầu mức độ chống ăn mòn cao hơn so với ống thép cacbon hoặc thép không gỉ thông thường có thể cung cấp.
ống cánh tản nhiệt đùn của chúng tôi sử dụng ống bọc hoặc vật liệu cánh tản nhiệt bằng nhôm được liên kết cơ học trên ống nền N08825 được chỉ định. Quá trình đùn tạo ra sự tiếp xúc chặt chẽ và liên tục giữa cánh tản nhiệt và ống, cung cấp một đường dẫn truyền nhiệt hiệu quả từ thành ống đến không khí xung quanh.
Kết quả lắp ráp ống phù hợp cho bộ làm mát khô, bộ trao đổi nhiệt làm mát bằng không khí, bộ ngưng tụ làm mát bằng không khí, bộ làm mát quy trình và các thiết bị làm mát bằng không khí cưỡng bức hoặc hút.
ASME/ASTM B163 bao gồm ống niken và hợp kim niken liền mạch cho các ứng dụng bộ ngưng tụ và bộ trao đổi nhiệt và bao gồm UNS N08825 trong số các hợp kim được chỉ định.
Bộ làm mát khô phụ thuộc nhiều vào khả năng truyền nhiệt phía không khí hiệu quả. Vì không khí có độ dẫn nhiệt tương đối thấp so với nước, nên thường yêu cầu một bề mặt truyền nhiệt bên ngoài lớn. Cánh tản nhiệt đùn làm tăng đáng kể diện tích bề mặt hiệu dụng trong khi vẫn duy trì cấu hình bộ trao đổi nhiệt nhỏ gọn.
ống nền UNS N08825 đặc biệt hữu ích khi môi trường phía ống có thể làm cho bộ trao đổi nhiệt tiếp xúc với phương tiện ăn mòn hoặc khi yêu cầu hiệu suất hợp kim được nâng cao.
Hợp kim chứa khoảng 38–46% niken, 19,5–23,5% crom, 2,5–3,5% molypden và 1,5–3,0% đồng, với titan được thêm vào để ổn định.
Sự kết hợp giữa ống N08825 chống ăn mòn và cánh tản nhiệt nhôm đùn dẫn nhiệt cao mang lại giải pháp thực tế cho các ứng dụng yêu cầu cả khả năng chống ăn mòn phía ống và tản nhiệt hiệu quả phía không khí.
Ống cánh tản nhiệt đùn ASME SB163 UNS N08825 của chúng tôi có thể được thiết kế cho:
Được sử dụng trong các hệ thống làm mát vòng kín, nơi chất lỏng quy trình hoặc hỗn hợp nước/glycol được làm mát bằng không khí xung quanh thay vì bay hơi nước trực tiếp.
Phù hợp cho thiết bị cần truyền nhiệt từ chất lỏng quy trình sang không khí khí quyển thông qua các bó ống cánh tản nhiệt.
Có thể được chỉ định cho các ngành công nghiệp hóa chất và quy trình, nơi khả năng chống ăn mòn là một yếu tố quan trọng.
Áp dụng cho các hệ thống làm mát phụ trợ và các thiết bị truyền nhiệt làm mát bằng không khí khác, nơi việc lựa chọn hợp kim được quyết định bởi môi trường hoạt động.
UNS N08825 có thể được xem xét khi vật liệu ống thép không gỉ hoặc thép cacbon thông thường không cung cấp khả năng chống ăn mòn mong muốn.
Một ống cánh tản nhiệt đùn thường bao gồm:
Ống nền liền mạch UNS N08825 + ống bọc cánh tản nhiệt bằng nhôm + biên dạng cánh tản nhiệt đùn
Trong quá trình sản xuất, một ống hoặc ống bọc nhôm được đặt quanh ống nền và được đùn cơ học để tạo thành cánh tản nhiệt. Quá trình đùn tạo ra sự ăn khớp chặt chẽ giữa vật liệu cánh tản nhiệt và bề mặt ống.
Cấu tạo này mang lại một số lợi thế quan trọng:
Đối với bộ làm mát khô, chiều cao cánh tản nhiệt, độ dày, bước cánh, số lượng cánh tản nhiệt trên mỗi đơn vị chiều dài và hợp kim nhôm chính xác phải được lựa chọn theo nhiệm vụ nhiệt yêu cầu, vận tốc không khí, tổn thất áp suất, điều kiện môi trường xung quanh và yêu cầu cơ học.
Đặc tả ống ASME SB163 bao gồm ống niken và hợp kim niken liền mạch có đường kính ngoài lên đến 3 inch (76,2 mm), với giới hạn độ dày thành được chỉ định.
Đối với ống cánh tản nhiệt đùn được sử dụng trong bộ làm mát khô, các kích thước ống nền thường được thiết kế bao gồm:
| Mục | Phạm vi điển hình |
|---|---|
| Đường kính ngoài ống nền | 12,7–76,2 mm |
| Độ dày thành ống nền | Khoảng 1,0–4,0 mm |
| Đường kính ngoài cánh tản nhiệt tổng thể | Khoảng 30–120 mm |
| Chiều cao cánh tản nhiệt | Khoảng 5–25 mm |
| Độ dày cánh tản nhiệt | Khoảng 0,8–3,0 mm |
| Bước cánh tản nhiệt | Khoảng 1,5–6,0 mm |
| Chiều dài ống | 3.000–12.000 mm |
| Vật liệu cánh tản nhiệt | Hợp kim nhôm, được chỉ định theo dự án |
| Vật liệu ống | ASME SB163 UNS N08825 |
Lưu ý: Đây là phạm vi kỹ thuật phổ biến chứ không phải yêu cầu kích thước SB163 phổ quát. Kích thước cuối cùng nên được xác nhận theo thiết kế nhiệt của bộ làm mát khô và đặc tả của người mua.
ASTM B163 đặc biệt công nhận các cấu hình ống có đường kính ngoài/thành trung bình và đường kính ngoài/thành tối thiểu.
Các yêu cầu hóa học điển hình được chỉ định cho UNS N08825 bao gồm:
| Nguyên tố | Yêu cầu, % |
|---|---|
| Niken (Ni) | 38,0–46,0 |
| Crom (Cr) | 19,5–23,5 |
| Sắt (Fe) | 22,0 tối thiểu. |
| Molypden (Mo) | 2,5–3,5 |
| Đồng (Cu) | 1,5–3,0 |
| Titan (Ti) | 0,6–1,2 |
| Mangan (Mn) | 1,0 tối đa. |
| Silic (Si) | 0,5 tối đa. |
| Carbon (C) | 0,05 tối đa. |
| Nhôm (Al) | 0,2 tối đa. |
| Lưu huỳnh (S) | 0,03 tối đa. |
Niken, crom, molypden và đồng đặc biệt quan trọng đối với đặc tính chống ăn mòn của hợp kim, trong khi titan cung cấp sự ổn định.
Đối với ống UNS N08825, các yêu cầu cơ học phụ thuộc vào đặc tả sản phẩm áp dụng và điều kiện cung cấp. Một bộ các thuộc tính tối thiểu thường được tham chiếu cho ống ủ bao gồm:
| Thuộc tính | Yêu cầu tối thiểu điển hình |
|---|---|
| Độ bền kéo | 586 MPa |
| Giới hạn chảy, dịch chuyển 0,2% | 241 MPa |
| Độ giãn dài | 30% |
Đặc tả ASME/ASTM áp dụng và đơn đặt hàng nên chi phối các giá trị chấp nhận cuối cùng cho ống được cung cấp. Thông tin B163 được công bố xác định độ bền kéo, giới hạn chảy, độ giãn dài và độ cứng trong số các đặc tính cơ học được yêu cầu.
Để đảm bảo hiệu suất đáng tin cậy trong dịch vụ bộ làm mát khô, ống cánh tản nhiệt đùn của chúng tôi có thể được kiểm tra ở cả giai đoạn ống nền và giai đoạn ống cánh tản nhiệt hoàn chỉnh.
Có thể thực hiện nhận dạng vật liệu dương tính và/hoặc phân tích hóa học trong phòng thí nghiệm để xác minh thành phần UNS N08825.
Thử nghiệm kéo xác minh:
Đây là một trong những yêu cầu cơ học được đề cập bởi ASTM B163.
Có thể thực hiện thử nghiệm độ cứng Rockwell theo đặc tả áp dụng.
Có thể chỉ định thử nghiệm thủy tĩnh để xác định rò rỉ hoặc khuyết tật chịu áp lực trong ống nền.
Có thể áp dụng kiểm tra điện không phá hủy để xác định các điểm không liên tục trong ống hợp kim niken liền mạch. Các tiêu chuẩn ống áp dụng quy định các yêu cầu và quy trình thử nghiệm không phá hủy.
Ống hoàn chỉnh có thể được kiểm tra về:
Quá trình đùn và lắp ráp hoàn chỉnh có thể được kiểm tra để xác minh sự ăn khớp cơ học đúng giữa cánh tản nhiệt nhôm và ống nền N08825.

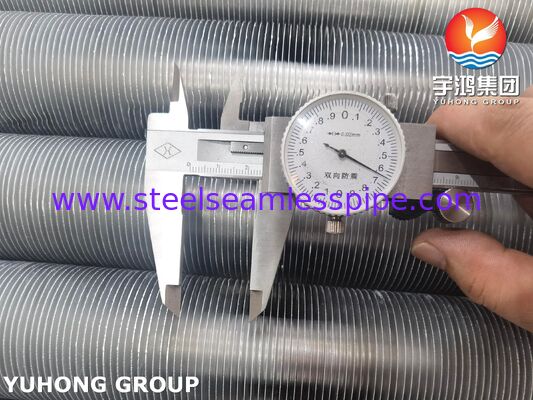

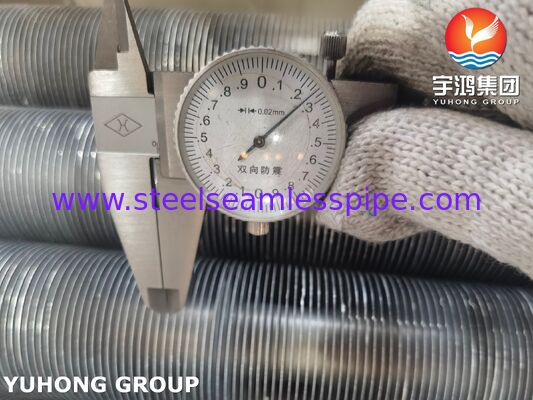

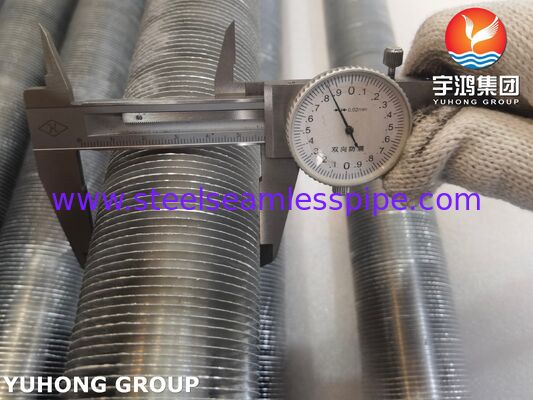

Bề mặt ống và cánh tản nhiệt được kiểm tra các khuyết tật nhìn thấy được, vết lõm, vết nứt, vết xước quá mức, biến dạng, hư hỏng cánh tản nhiệt và các bất thường sản xuất khác.
Có thể cung cấp Nhận dạng Vật liệu Dương tính khi cần thiết để xác nhận rằng ống nền tương ứng với UNS N08825.
Lộ trình sản xuất điển hình của chúng tôi là:
Ống liền mạch UNS N08825 → Kiểm tra đầu vào → Chuẩn bị bề mặt → Lắp ráp ống bọc nhôm → Đùn → Tạo hình cánh tản nhiệt → Kiểm tra kích thước → Kiểm tra liên kết cánh tản nhiệt/ống → Cắt → Kiểm tra cuối cùng → Đóng gói
Quá trình đùn được kiểm soát cẩn thận để đạt được hình dạng cánh tản nhiệt đồng nhất và sự tiếp xúc chặt chẽ giữa cánh tản nhiệt nhôm và ống hợp kim niken.
Đối với các dự án bộ làm mát khô lớn, hình dạng cánh tản nhiệt có thể được tùy chỉnh theo:
Ống nền chống ăn mòn
UNS N08825 cung cấp giải pháp hợp kim niken cho môi trường khắt khe.
Hiệu quả truyền nhiệt phía không khí cao
Cánh tản nhiệt đùn làm tăng diện tích bề mặt bên ngoài có sẵn để truyền nhiệt.
Tiếp xúc cánh tản nhiệt với ống chắc chắn
Quá trình đùn tạo ra sự tiếp xúc cơ học chặt chẽ giữa cánh tản nhiệt và ống.
Thiết kế bộ trao đổi nhiệt nhỏ gọn
Diện tích bề mặt hiệu dụng lớn hơn cho phép công suất truyền nhiệt cao trong một bó tương đối nhỏ gọn.
Hình dạng có thể tùy chỉnh
Đường kính ống, độ dày thành, chiều cao cánh tản nhiệt, bước cánh, độ dày và chiều dài tổng thể có thể được sản xuất theo yêu cầu dự án.
Phù hợp cho các hệ thống bộ làm mát khô được thiết kế
Ống cánh tản nhiệt có thể được tích hợp vào thiết bị làm mát bằng không khí cưỡng bức hoặc hút.
Theo yêu cầu, gói cung cấp có thể bao gồm:
Các số lô có thể được duy trì từ ống N08825 thô đến sản xuất ống cánh tản nhiệt hoàn chỉnh để truy xuất nguồn gốc dự án.
| Thông số | Đặc tả |
|---|---|
| Sản phẩm | Ống cánh tản nhiệt đùn cho bộ làm mát khô |
| Tiêu chuẩn ống nền | ASME SB163 |
| Mác ống nền | UNS N08825 |
| Hợp kim | Hợp kim Niken-Sắt-Crom-Molypden-Đồng |
| Tên thương mại phổ biến | Incoloy 825 |
| Loại ống | Liền mạch |
| Loại cánh tản nhiệt | Ống cánh tản nhiệt đùn |
| Vật liệu cánh tản nhiệt điển hình | Hợp kim nhôm |
| Ứng dụng chính | Bộ làm mát khô |
| Các ứng dụng khác | ACHE, bộ trao đổi nhiệt làm mát bằng không khí, bộ làm mát quy trình |
| Đường kính ngoài ống | Khoảng 12,7–76,2 mm |

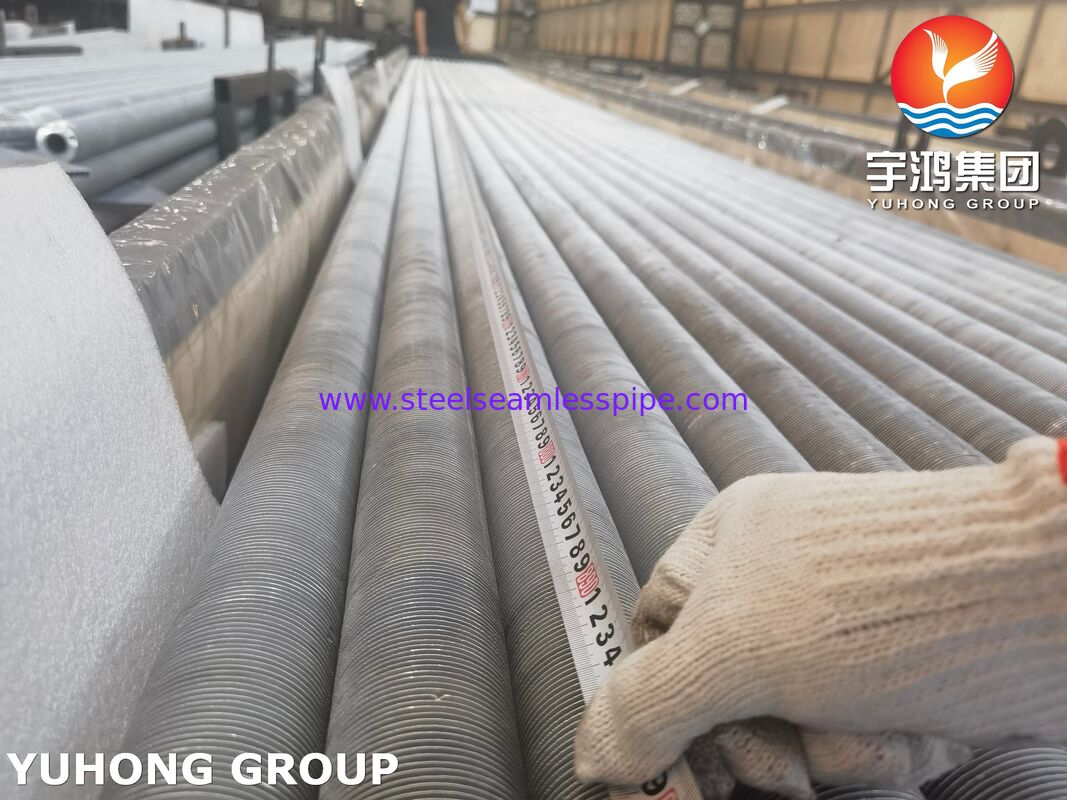

| Chiều dài ống | Thường là 3–12 m |
| Chiều cao cánh tản nhiệt | Khoảng 5–25 mm |
| Bước cánh tản nhiệt | Khoảng 1,5–6,0 mm |
| Kiểm tra | Kiểm tra hóa học, kéo, độ cứng, kích thước, thủy tĩnh/NDT và trực quan |
| Bề mặt | Sạch và không có khuyết tật có hại |
| Tài liệu | MTC và hồ sơ kiểm tra có sẵn |
