| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | Vỏ gỗ dán hoặc vỏ gỗ khung sắt |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Sản phẩm: | Ống vây sóng | Vật liệu: | ASTM A269 TP316L |
|---|---|---|---|
| Ứng dụng: | bình ngưng | Bưu kiện: | Vỏ gỗ dán hoặc vỏ gỗ khung sắt |
| Làm nổi bật: | Các ống dồn sóng cho máy ngưng tụ,Đường ống vây ASTM A269 TP316L,Bụi lông lông lông có bảo hành |
||

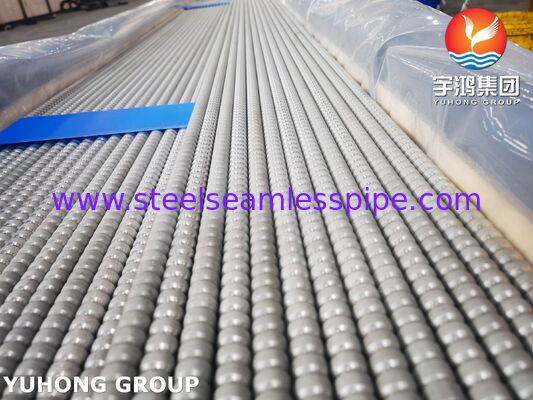

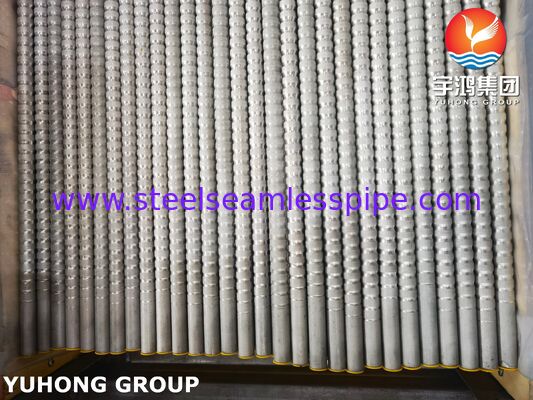

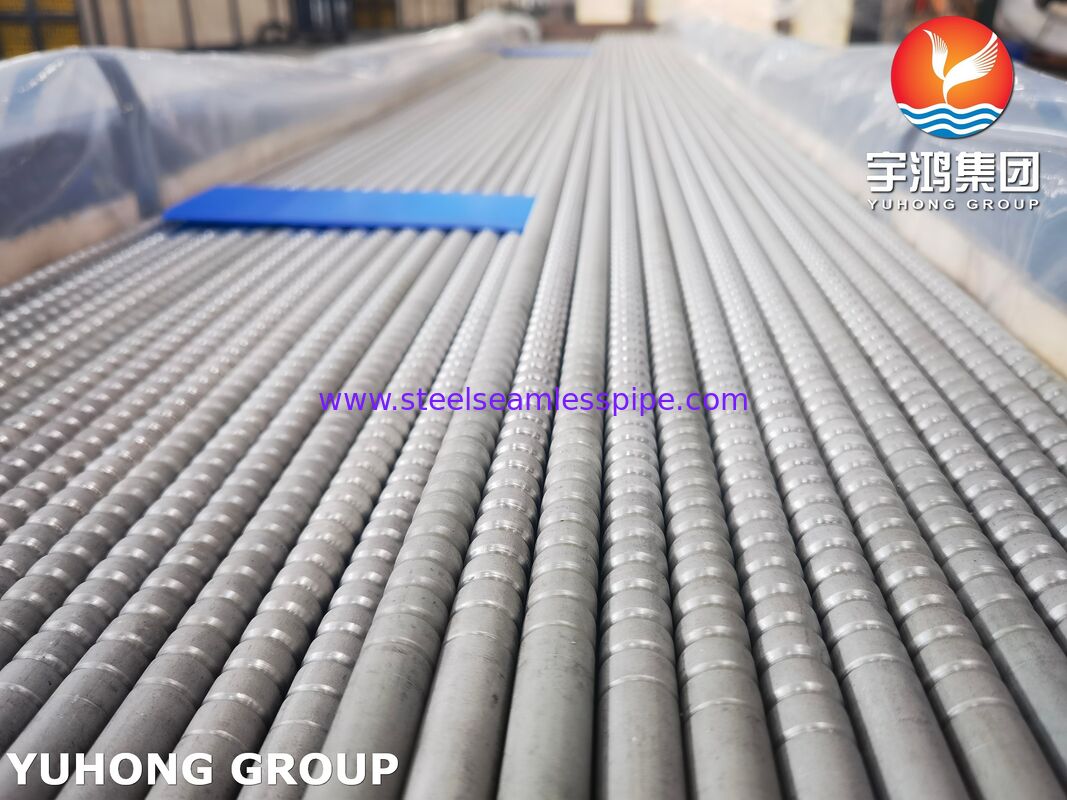

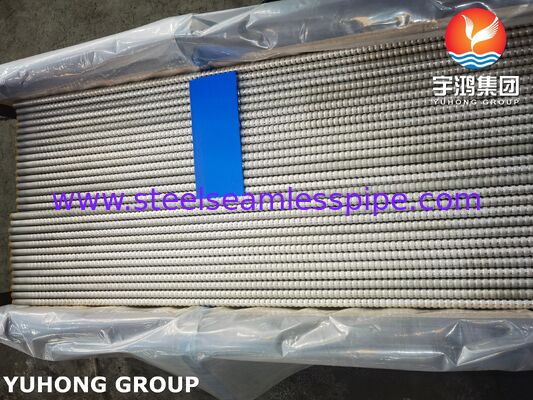

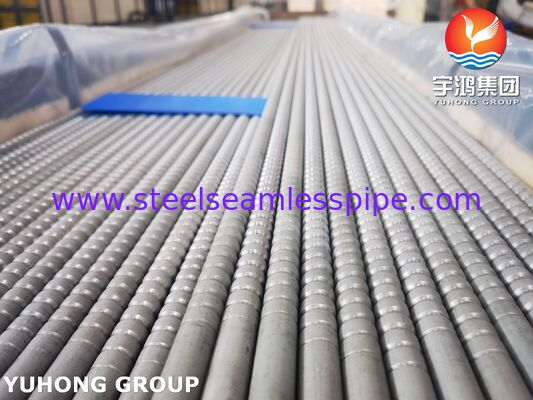

Ống gợn sóng ASTM A269 TP316L cho bộ ngưng tụ là ống truyền nhiệt bằng thép không gỉ được thiết kế để cải thiện hiệu suất nhiệt thông qua cấu hình ống gợn sóng được tạo hình đặc biệt. Được sản xuất từ thép không gỉ Austenitic TP316L carbon thấp, các ống này kết hợp đặc tính truyền nhiệt được tăng cường với khả năng chống ăn mòn mạnh mẽ, đặc biệt trong các ứng dụng liên quan đến độ ẩm, clorua, hóa chất quy trình và môi chất làm mát bị ô nhiễm.
Sự gợn sóng tạo ra một mô hình dòng chảy rối so với ống trơn thông thường. Điều này có thể làm tăng sự trộn lẫn chất lỏng tại thành ống, cải thiện hiệu quả truyền nhiệt và cho phép thiết kế bộ trao đổi nhiệt hoặc bộ ngưng tụ nhỏ gọn hơn khi được thiết kế phù hợp với điều kiện hoạt động.
TP316L chứa molypden và có hàm lượng carbon thấp, mang lại khả năng chống ăn mòn cục bộ được cải thiện so với thép không gỉ 304L thông thường trong nhiều môi trường sử dụng. Do đó, loại thép này đặc biệt phù hợp cho bộ ngưng tụ công nghiệp, bộ ngưng tụ quy trình hóa học, hệ thống làm mát hàng hải, thiết bị làm lạnh và các ứng dụng truyền nhiệt nhạy cảm với ăn mòn khác.
ASTM A269/A269M bao gồm ống thép không gỉ Austenitic liền mạch và hàn có độ dày thành danh nghĩa và yêu cầu vật liệu được cung cấp ở trạng thái đã xử lý nhiệt. Tiêu chuẩn cũng bao gồm kiểm tra cơ học và kiểm tra điện không phá hủy hoặc kiểm tra thủy tĩnh.
Ống gợn sóng ASTM A269 TP316L đặc biệt phù hợp cho:
Các ống này có thể được sử dụng trong các bộ ngưng tụ nơi hơi quy trình phải được chuyển đổi thành chất lỏng thông qua trao đổi nhiệt gián tiếp. Sự gợn sóng thúc đẩy dòng chảy rối và có thể góp phần cải thiện khả năng truyền nhiệt.
Các ứng dụng điển hình bao gồm:
TP316L thường được lựa chọn cho thiết bị truyền nhiệt tiếp xúc với môi trường quy trình ăn mòn. Sự kết hợp giữa hàm lượng carbon thấp và molypden làm cho nó phù hợp với nhiều nhiệm vụ xử lý hóa học.
316L thường được xem xét cho thiết bị làm mát tiếp xúc với môi trường biển hoặc nước chứa clorua. Tuy nhiên, dịch vụ nước biển thực tế nên được đánh giá cẩn thận vì 316L không miễn nhiễm với ăn mòn cục bộ trong điều kiện clorua khắc nghiệt.
Ống gợn sóng có thể được sử dụng trong các hệ thống làm lạnh và làm mát công nghiệp nơi mong muốn truyền nhiệt tăng cường và thiết bị nhỏ gọn.
Cấu trúc thép không gỉ chống ăn mòn và bề mặt có thể làm sạch làm cho TP316L phù hợp với các ứng dụng truyền nhiệt vệ sinh được chọn lọc, tùy thuộc vào độ hoàn thiện bề mặt và thiết kế vệ sinh cần thiết.
Các ống có thể được xem xét cho các ứng dụng truyền nhiệt xử lý nước và khử muối được chọn lọc, nơi hóa học chất lỏng tương thích với 316L.
| Mục | Thông số kỹ thuật điển hình |
|---|---|
| Sản phẩm | Ống gợn sóng cho bộ ngưng tụ |
| Vật liệu | ASTM A269 TP316L |
| UNS | S31603 |
| Loại ống | Liền mạch / Hàn |
| Tình trạng sản xuất | Đã xử lý nhiệt |
| Dạng ống | Gợn sóng |
| Đường kính ngoài | Khoảng 6,35–127 mm |
| Độ dày thành | Khoảng 0,5–8,0 mm |
| Chiều dài tiêu chuẩn | 3.000–12.000 mm |
| Bề mặt | Ủ, tẩy gỉ, ủ sáng hoặc tùy chỉnh |
| Tình trạng đầu ống | Đầu trơn / đầu cắt / tùy chỉnh |
| Kiểm tra | Kích thước, trực quan, hóa học, cơ học và NDT |
| Chứng nhận | EN 10204 3.1 / 3.2 có sẵn theo yêu cầu |
Đặc điểm kỹ thuật ASTM thường bao gồm ống có độ dày thành danh nghĩa từ khoảng 0,020 inch (0,51 mm) trở lên, trong khi kích thước thương mại thực tế có thể thay đổi tùy theo khả năng sản xuất và yêu cầu mua.
Kích thước ống bộ ngưng tụ phổ biến có thể bao gồm:
Quan trọng: Đây là phạm vi sản xuất điển hình chứ không phải kích thước ASTM A269 bắt buộc. Đường kính ngoài cuối cùng, độ dày thành, bước gợn sóng, độ sâu gợn sóng, chiều dài và dung sai nên được xác nhận với bản vẽ bộ trao đổi nhiệt hoặc thông số kỹ thuật mua của khách hàng.
Cấu hình gợn sóng được thiết kế theo yêu cầu truyền nhiệt và tổn thất áp suất.
Các thông số thiết kế điển hình bao gồm:
Sự gợn sóng có thể tạo ra dòng chảy thứ cấp và sự trộn lẫn chất lỏng lớn hơn, có khả năng làm tăng hệ số truyền nhiệt so với ống trơn. Do đó, thiết kế cuối cùng nên cân bằng tăng cường truyền nhiệt, tổn thất áp suất, đặc tính bám bẩn, độ bền cơ học và khả năng sản xuất.
Đối với các dự án bộ ngưng tụ, chúng tôi có thể tùy chỉnh hình dạng gợn sóng theo:
Các yêu cầu hóa học điển hình cho ASTM A269 TP316L là:
| Nguyên tố | Yêu cầu, wt.% |
|---|---|
| Carbon (C) | ≤ 0,035 |
| Mangan (Mn) | ≤ 2,00 |
| Silic (Si) | ≤ 1,00 |
| Phốt pho (P) | ≤ 0,045 |
| Lưu huỳnh (S) | ≤ 0,030 |
| Crom (Cr) | 16,0–18,0 |
| Niken (Ni) | 10,0–15,0 |
| Molypden (Mo) | 2,0–3,0 |
| Sắt (Fe) | Phần còn lại |
Các giới hạn này phù hợp với các yêu cầu về loại ASTM A269 TP316L. Đối với ống có đường kính nhỏ hoặc thành mỏng yêu cầu nhiều lần kéo, ASTM A269 bao gồm quy định carbon cụ thể.
Hàm lượng molypden 2–3% là một đặc điểm quan trọng của TP316L vì nó cải thiện khả năng chống ăn mòn cục bộ trong nhiều môi trường chứa clorua.
Các yêu cầu cơ học tối thiểu điển hình cho ống ASTM A269 TP316L bao gồm:
| Thuộc tính | Yêu cầu tối thiểu / tối đa |
|---|---|
| Độ bền kéo | ≥ 485 MPa |
| Giới hạn chảy, độ lệch 0,2% | ≥ 170 MPa |
| Độ giãn dài | ≥ 35% |
| Độ cứng | ≤ 90 HRB / khoảng 192 HBW |
Loại TP316L carbon thấp mang lại độ dẻo và đặc tính tạo hình tốt trong khi vẫn duy trì khả năng chống ăn mòn mong đợi từ dòng thép không gỉ 316.
Quy trình sản xuất điển hình của chúng tôi cho ống bộ ngưng tụ gợn sóng TP316L bao gồm:
Lựa chọn nguyên liệu thô → Tạo hình ống → Xử lý hàn/liền mạch → Xử lý nhiệt → Xử lý bề mặt → Tạo hình gợn sóng → Định cỡ → Cắt → Kiểm tra → Làm sạch → Đóng gói
Đối với ống hàn, đường hàn được kiểm soát cẩn thận trước khi ống trải qua các quy trình tạo hình và gợn sóng tiếp theo.
Quy trình gợn sóng được kiểm soát để duy trì sự nhất quán:
Xử lý nhiệt dung dịch được sử dụng để đạt được trạng thái luyện kim và khả năng chống ăn mòn cần thiết của ống thép không gỉ.
Kiểm soát chất lượng được thực hiện theo ASTM A269 và thông số kỹ thuật mua áp dụng.
Nhận dạng vật liệu dương tính và phân tích hóa học xác minh thành phần TP316L, bao gồm:
Giấy chứng nhận thử nghiệm nhà máy có thể được cung cấp cùng với lô hàng.
Thử nghiệm kéo xác minh:
Các yêu cầu cơ học được kiểm tra so với các yêu cầu loại ASTM A269 áp dụng.
Thử nghiệm độ cứng xác nhận rằng ống hoàn chỉnh vẫn nằm trong giới hạn độ cứng được chỉ định.
Thử nghiệm thủy tĩnh có thể được thực hiện để xác minh tính toàn vẹn áp suất và phát hiện rò rỉ.
ASTM A269 yêu cầu mỗi ống phải trải qua một trong hai thử nghiệm điện không phá hủy hoặc thử nghiệm thủy tĩnh, tùy thuộc vào các yêu cầu áp dụng và điều kiện đặt hàng.
Kiểm tra dòng điện xoáy có thể được sử dụng như một phương pháp không phá hủy để phát hiện các điểm không liên tục trong ống thép không gỉ. ASTM E426 cung cấp quy trình kiểm tra điện từ ống liền mạch và hàn làm từ thép không gỉ Austenitic và hợp kim tương tự.
Đối với ống hàn áp dụng, kiểm tra làm phẳng/làm phẳng ngược có thể được sử dụng để đánh giá tính toàn vẹn của ống và mối hàn.
Khi áp dụng, thử nghiệm làm loe đánh giá độ dẻo và chất lượng tạo hình của ống.
Mỗi lô sản xuất có thể được kiểm tra về:
Bề mặt ống được kiểm tra về:
Nhận dạng vật liệu dương tính có thể được cung cấp cho các dự án yêu cầu xác minh thêm vật liệu TP316L.
Các điều kiện bề mặt có sẵn có thể bao gồm:
Đối với các ứng dụng bộ ngưng tụ và quy trình, điều kiện bề mặt phù hợp nên được lựa chọn theo chất lỏng, phương pháp làm sạch, xu hướng bám bẩn và yêu cầu vệ sinh.
Hình dạng gợn sóng thúc đẩy sự rối và trộn lẫn chất lỏng, có thể cải thiện hiệu suất truyền nhiệt.
TP316L mang lại khả năng chống ăn mòn tốt hơn trong nhiều môi trường ăn mòn so với thép không gỉ 304/304L thông thường.
Hàm lượng carbon thấp giúp giảm nguy cơ nhạy cảm hóa và ăn mòn liên hạt liên quan sau khi hàn hoặc tiếp xúc nhiệt.
Khả năng truyền nhiệt được cải thiện có thể cho phép các nhà thiết kế đạt được hiệu suất nhiệt cần thiết với bề mặt truyền nhiệt nhỏ gọn hơn.
TP316L có độ dẻo tốt, làm cho nó phù hợp với các quy trình tạo hình và gợn sóng ống.
Kích thước ống và thông số gợn sóng có thể được sản xuất theo yêu cầu thiết kế bộ ngưng tụ.
Chúng tôi sản xuất ống truyền nhiệt gợn sóng với trọng tâm là tính nhất quán về kích thước, tính toàn vẹn của ống, khả năng chống ăn mòn và hiệu suất truyền nhiệt đáng tin cậy.
Năng lực sản xuất của chúng tôi hỗ trợ tùy chỉnh:
Đối với các nhà sản xuất bộ ngưng tụ và nhà thầu EPC, chúng tôi có thể sản xuất ống theo bản vẽ của khách hàng, thông số kỹ thuật kỹ thuật và các yêu cầu ASTM áp dụng.
Các ngành công nghiệp điển hình: chế biến hóa học, hóa dầu, dầu khí, làm lạnh, HVAC, kỹ thuật hàng hải, xử lý nước, khử muối, chế biến thực phẩm, chế biến dược phẩm và thu hồi nhiệt công nghiệp.
Ống gợn sóng cho bộ ngưng tụ – ASTM A269 TP316L cung cấp sự kết hợp của đặc tính truyền nhiệt tăng cường, khả năng chống ăn mòn, cấu trúc thép không gỉ carbon thấp và hình dạng gợn sóng tùy chỉnh.
Chúng đặc biệt phù hợp cho các ứng dụng bộ ngưng tụ và bộ trao đổi nhiệt mà ống trơn thông thường có thể không cung cấp sự cân bằng mong muốn về hiệu suất nhiệt, sự nhỏ gọn của thiết bị và khả năng chống ăn mòn.
Đối với các ứng dụng đòi hỏi khắt khe, kích thước ống và hình dạng gợn sóng nên được lựa chọn dựa trên thiết kế nhiệt và cơ học hoàn chỉnh chứ không chỉ dựa trên kích thước ống.
