| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| Số mô hình: | không áp dụng |
| Số lượng đặt hàng tối thiểu: | 500kg |
|---|---|
| Giá bán: | To be discussed |
| chi tiết đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 50-120 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 5000 mét/ngày |
| Vật liệu: | ASTM A269 TP316 | Ứng dụng: | Bộ trao đổi nhiệt |
|---|---|---|---|
| Bưu kiện: | Vỏ gỗ dán hoặc vỏ gỗ khung sắt | ||
| Làm nổi bật: | Ống vây ASTM A269 TP316,Các ống ngực hàn tần số cao,Các ống có vây trao đổi nhiệt |
||

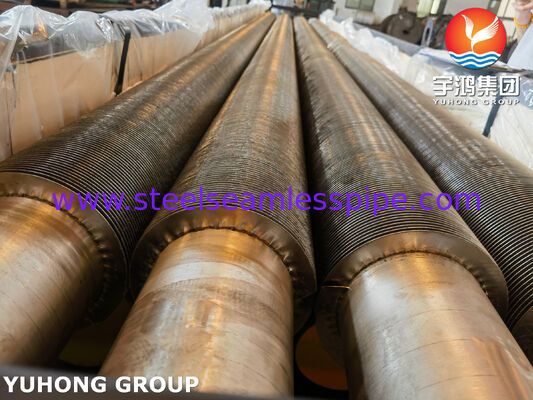

Ống cánh hàn tần số cao (Ống cánh HFW) được sản xuất bằng thép không gỉ ASTM A269 TP316 là các bộ phận truyền nhiệt được thiết kế cho bộ trao đổi nhiệt yêu cầu khả năng chống ăn mòn, hiệu suất nhiệt đáng tin cậy và mối hàn cánh với ống bền chắc.
Cánh được hàn liên tục vào bề mặt ngoài của ống bằng quy trình hàn điện trở tần số cao. Điều này tạo ra một kết nối luyện kim/cơ học mạnh mẽ giữa cánh và ống, đồng thời duy trì cấu hình cánh nhất quán dọc theo toàn bộ chiều dài ống.
ASTM A269 TP316 là thép không gỉ Austenitic chứa molypden, mang lại khả năng chống ăn mòn tốt hơn trong môi trường chứa clorua và nhiều môi trường hóa học so với thép không gỉ 304 thông thường. Điều này làm cho ống cánh HFW TP316 phù hợp với các ứng dụng bộ trao đổi nhiệt đòi hỏi khắt khe liên quan đến điều kiện hoạt động ẩm ướt, ăn mòn hoặc hoạt động hóa học.
Ống cánh HFW của chúng tôi có thể được sản xuất theo bản vẽ của khách hàng và yêu cầu của bộ trao đổi nhiệt, bao gồm đường kính ống, độ dày thành ống, chiều cao cánh, độ dày cánh, bước cánh, chiều dài ống và độ hoàn thiện bề mặt được chỉ định.
| Mục | Phạm vi điển hình |
|---|---|
| Tiêu chuẩn | ASTM A269 / A269M |
| Loại ống | TP316 |
| UNS | S31600 |
| Đường kính ngoài ống | 12,7–50,8 mm điển hình |
| Độ dày thành ống | 1,0–3,5 mm điển hình |
| Chiều dài ống tổng thể | Lên đến khoảng 12.000 mm |
| Chiều cao cánh | 5–25 mm điển hình |
| Độ dày cánh | 0,3–1,2 mm điển hình |
| Bước cánh | 2,0–10,0 mm điển hình |
| Loại cánh | Rắn hoặc có răng cưa, theo thiết kế |
| Gắn cánh | Hàn tần số cao |
| Tình trạng bề mặt | Tẩy rửa, ủ, ủ sáng hoặc theo yêu cầu của khách hàng |
| Hoàn thiện đầu ống | Phẳng, vát mép, ren hoặc theo yêu cầu của khách hàng |
Các kích thước trên thể hiện phạm vi sản xuất phổ biến chứ không phải là giới hạn của ASTM A269. Kích thước cuối cùng nên được lựa chọn theo thiết kế nhiệt của bộ trao đổi nhiệt, yêu cầu về tổn thất áp suất, yêu cầu chế tạo và bản vẽ của người mua.
ASTM A269 theo lịch sử xác định ống được cung cấp phổ biến từ khoảng đường kính trong 6,4 mm trở lên và độ dày thành danh nghĩa 0,51 mm trở lên, trong khi kích thước ống cánh HFW thực tế thường được xác định bởi thiết kế bộ trao đổi nhiệt.
Các yêu cầu hóa học điển hình của ASTM A269 TP316 được trình bày dưới đây. Giá trị là tối đa trừ khi có phạm vi được chỉ định.
| Nguyên tố | Yêu cầu TP316, % |
|---|---|
| Carbon (C) | ≤ 0,080 |
| Mangan (Mn) | ≤ 2,00 |
| Silic (Si) | ≤ 1,00 |
| Phốt pho (P) | ≤ 0,045 |
| Lưu huỳnh (S) | ≤ 0,030 |
| Crom (Cr) | 16,0–18,0 |
| Niken (Ni) | 10,0–14,0 |
| Molypden (Mo) | 2,0–3,0 |
| Nitơ (N) | ≤ 0,10 |
| Sắt (Fe) | Phần còn lại |
Đặc điểm kỹ thuật của ASTM xác định TP316 là UNS S31600 và bao gồm các kiểm soát thành phần hóa học đối với carbon, mangan, phốt pho, lưu huỳnh, silic, niken, crom và molypden.
Các yêu cầu cơ học tối thiểu điển hình đối với ống ASTM A269 TP316 là:
| Thuộc tính | Yêu cầu |
|---|---|
| Độ bền kéo | ≥ 515 MPa |
| Giới hạn chảy, độ lệch 0,2% | ≥ 205 MPa |
| Độ giãn dài trong 2 inch / 50 mm | ≥ 35% |
| Độ cứng | Yêu cầu ASTM A269, tùy thuộc vào tình trạng sản phẩm |
Các giá trị tính chất cơ học cuối cùng nên được xác nhận với phiên bản hiện hành của ASTM A269/A269M và điều kiện giao hàng đã thỏa thuận. ASTM A269 bao gồm các quy định về thử nghiệm kéo/cơ học cũng như các yêu cầu về độ cứng và chất lượng ống khác.
Trong quá trình sản xuất, dải cánh thép không gỉ được định vị liên tục trên bề mặt ống trong khi năng lượng điện tần số cao tạo ra nhiệt cục bộ tại giao diện tiếp xúc. Áp suất được áp dụng để tạo ra mối hàn liên tục.
Quy trình HFW cung cấp:
Đối với các nhà sản xuất bộ trao đổi nhiệt, giao diện hàn liên tục đặc biệt quan trọng vì mối hàn cánh kém có thể làm tăng điện trở tiếp xúc nhiệt và giảm hiệu suất truyền nhiệt hiệu quả của bề mặt cánh.
Mỗi lô sản xuất có thể được kiểm tra theo ASTM A269, đặc điểm kỹ thuật của người mua và tiêu chuẩn sản xuất bộ trao đổi nhiệt hiện hành.
Phân tích mẻ hoặc sản phẩm được thực hiện để xác minh vật liệu TP316 tuân thủ thành phần hóa học được chỉ định.
Thử nghiệm kéo xác minh giới hạn chảy, độ bền kéo và độ giãn dài của vật liệu ống.
Độ cứng được kiểm tra để xác minh sự tuân thủ với các yêu cầu về vật liệu và giao hàng hiện hành.
Thử nghiệm thủy tĩnh có thể được thực hiện để xác minh tính toàn vẹn áp suất của ống.
ASTM A269 yêu cầu mỗi ống phải trải qua thử nghiệm điện không phá hủy hoặc thử nghiệm thủy tĩnh, tùy thuộc vào yêu cầu đặc điểm kỹ thuật hiện hành.
Ống có thể được thử nghiệm làm phẳng để đánh giá độ dẻo và khả năng chống biến dạng.
Thử nghiệm loe có thể được áp dụng để đánh giá độ dẻo của ống và khả năng chống nứt trong quá trình biến dạng.
Đối với ống hàn, thử nghiệm làm phẳng ngược có thể được sử dụng để đánh giá mối hàn xem có khuyết tật không.
Các kích thước sau đây có thể được kiểm tra:

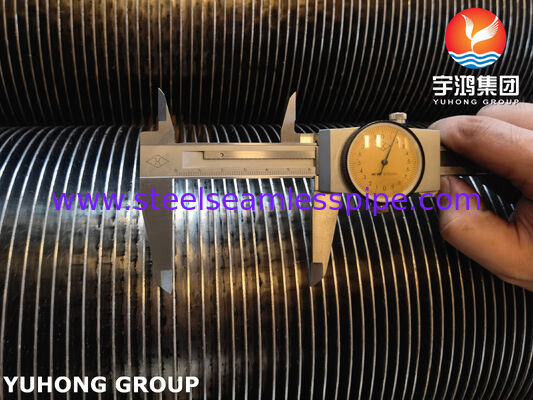

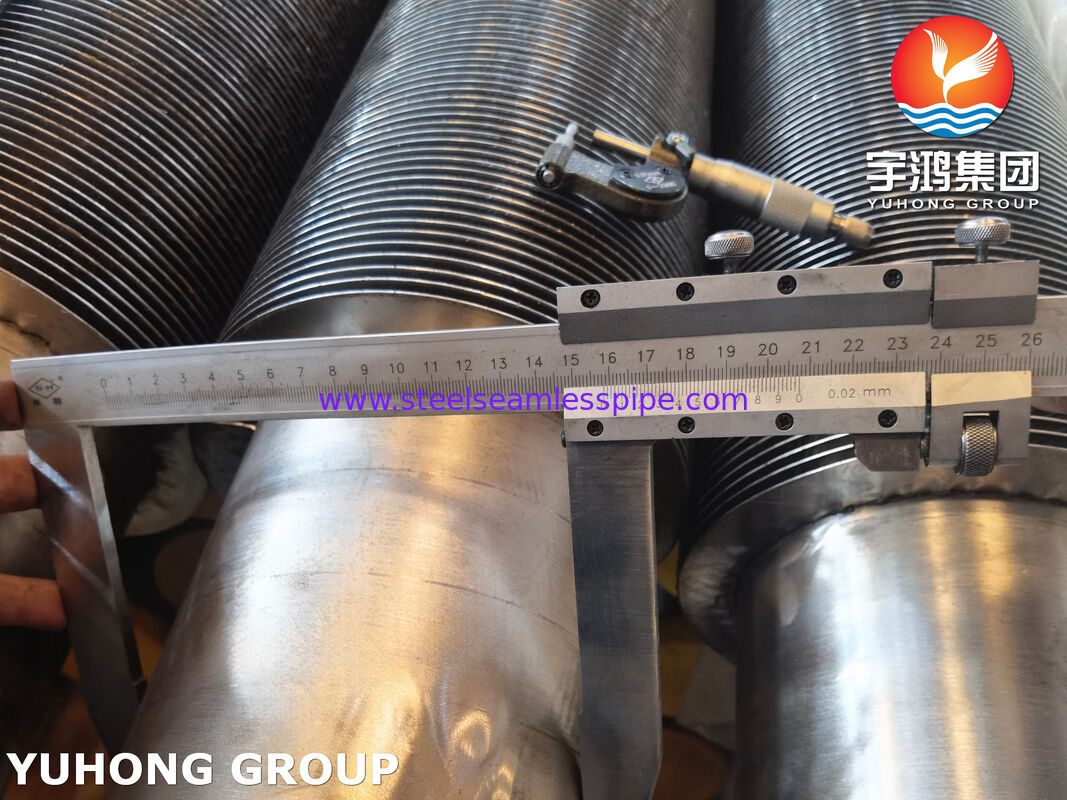

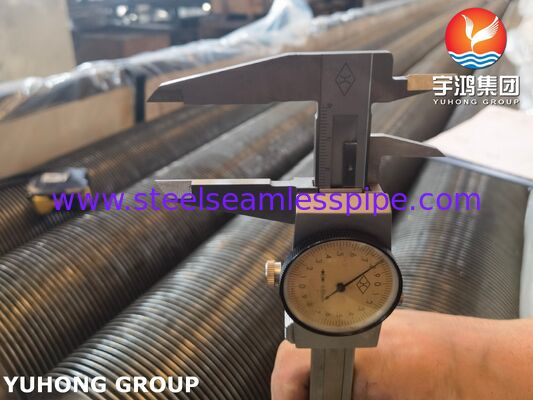

Giao diện cánh với ống hàn được kiểm tra bằng mắt và đo kích thước. Các phương pháp kiểm tra bổ sung, bao gồm chất thẩm thấu hoặc các phương pháp NDT khác, có thể được cung cấp khi được yêu cầu bởi đặc điểm kỹ thuật của người mua.
Ống cánh HFW ASTM A269 TP316 có thể được cung cấp với các điều kiện bề mặt khác nhau tùy thuộc vào ứng dụng:
Đối với dịch vụ bộ trao đổi nhiệt ăn mòn, việc làm sạch và thụ động hóa phù hợp có thể giúp duy trì tình trạng bề mặt thép không gỉ sau khi chế tạo.
Ống cánh HFW ASTM A269 TP316 phù hợp với các bộ trao đổi nhiệt yêu cầu diện tích truyền nhiệt tăng lên và khả năng chống ăn mòn được cải thiện.
Các ứng dụng điển hình bao gồm:
TP316 đặc biệt hữu ích khi môi trường truyền nhiệt có thể chứa clorua hoặc các chất gây ô nhiễm ăn mòn khác. Tuy nhiên, việc lựa chọn vật liệu thực tế luôn nên xem xét hóa học chất lỏng cụ thể, nhiệt độ, nồng độ và điều kiện hoạt động.
Khả năng truyền nhiệt được cải thiện:
Các cánh bên ngoài làm tăng đáng kể bề mặt truyền nhiệt so với ống trơn có cùng đường kính danh nghĩa.
Khả năng chống ăn mòn:
Cấu trúc thép không gỉ TP316 phù hợp với nhiều môi trường công nghiệp đòi hỏi khắt khe.
Gắn cánh đáng tin cậy:
Hàn tần số cao tạo ra mối nối cánh với ống liên tục được thiết kế cho hiệu suất truyền nhiệt ổn định.
Thiết kế linh hoạt:
Chiều cao cánh, bước cánh, độ dày cánh, kích thước ống và chiều dài có thể được điều chỉnh để đáp ứng các yêu cầu về nhiệt và cơ học.
Thiết kế thiết bị nhỏ gọn:
Diện tích bề mặt bên ngoài tăng lên có thể giúp các nhà thiết kế bộ trao đổi nhiệt đạt được công suất nhiệt yêu cầu trong một bó tương đối nhỏ gọn.
Ống cánh HFW ASTM A269 TP316 của chúng tôi có thể được cung cấp với đầy đủ tài liệu chất lượng, bao gồm:
Khi yêu cầu báo giá cho ống cánh HFW, khách hàng được khuyến khích chỉ định:
Chúng tôi có thể sản xuất ống cánh hàn tần số cao ASTM A269 TP316 theo bản vẽ của khách hàng và yêu cầu truyền nhiệt cụ thể của dự án.
