Các loại ống hàn xoắn ốc cao tần số HFW

Các loại ống hàn xoắn ốc cao tần số HFW

HFW (High-Frequency Welded) ống vây rắn là các thành phần trao đổi nhiệt chuyên dụng được sử dụng trong các ứng dụng công nghiệp khác nhau.Chúng được thiết kế để tăng hiệu quả chuyển nhiệt bằng cách tăng diện tích bề mặt có sẵn cho trao đổi nhiệtDưới đây là một cái nhìn tổng quan về các tính năng và ứng dụng chính của chúng:

Đặc điểm chính
1Xây dựng:
- Base Tube: Thông thường được làm bằng thép carbon, thép không gỉ hoặc hợp kim khác.
- Vây: Vây rắn được hàn vào bề mặt bên ngoài của ống cơ sở bằng công nghệ hàn tần số cao.

2. Phương pháp hàn tần số cao (HFW):
- Quá trình này đảm bảo một liên kết kim loại mạnh mẽ giữa vây và ống cơ sở, cung cấp dẫn nhiệt tuyệt vời và độ bền cơ khí.

3Loại vây:
- Vòng vây rắn là liên tục và cung cấp một bề mặt đồng nhất cho chuyển nhiệt.
- Vây có thể xoắn ốc (vòng xoắn ốc) hoặc theo chiều dọc, tùy thuộc vào các yêu cầu ứng dụng.

4Ưu điểm:
- Chuyển nhiệt được cải thiện: Khu vực bề mặt tăng lên cải thiện hiệu quả trao đổi nhiệt.
- Sức bền: Các vây hàn là mạnh mẽ và chống lại hư hỏng cơ khí.
- Đa năng: Phù hợp với một loạt các nhiệt độ và áp suất.
- Thiết kế nhỏ gọn: Cho phép sử dụng không gian hiệu quả hơn trong bộ trao đổi nhiệt.

Ứng dụng:
1. Máy trao đổi nhiệt:
- Được sử dụng trong máy trao đổi nhiệt làm mát bằng không khí, máy tiết kiệm và máy phục hồi.
- Thông thường trong các ngành công nghiệp như hóa dầu, sản xuất điện và HVAC.

2. Ống nung và hệ thống phục hồi nhiệt:
- Tăng hiệu quả của nồi hơi và các đơn vị phục hồi nhiệt bằng cách cải thiện chuyển nhiệt.

3Các ngành công nghiệp chế biến:
- Được sử dụng trong các quy trình đòi hỏi kiểm soát nhiệt độ chính xác, chẳng hạn như trong ngành công nghiệp hóa học và chế biến thực phẩm.

4Tủ lạnh và điều hòa không khí:
- Được sử dụng trong máy ngưng tụ và bốc hơi để cải thiện hiệu quả làm mát.

Các cân nhắc lựa chọn:
- Sự tương thích của vật liệu: Đảm bảo các vật liệu được sử dụng cho ống cơ sở và vây tương thích với môi trường hoạt động (ví dụ: chống ăn mòn).

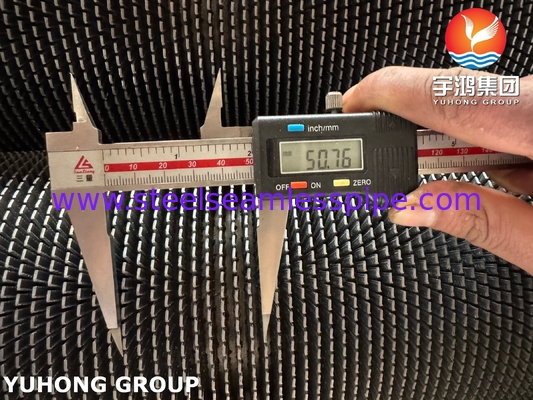

- Mật độ và chiều cao của vây: Tối ưu hóa mật độ và chiều cao của vây dựa trên các yêu cầu chuyển nhiệt cụ thể và hạn chế không gian.
- Điều kiện hoạt động: Xem xét các yếu tố như nhiệt độ, áp suất và tính chất của chất lỏng khi chọn ống có vây.

Bảo trì:
- Kiểm tra và làm sạch thường xuyên là điều cần thiết để duy trì hiệu suất tối ưu, đặc biệt là trong môi trường dễ bị bẩn hoặc ăn mòn.

HFW ống có vây rắn là một giải pháp đáng tin cậy và hiệu quả để tăng cường chuyển nhiệt trong các ứng dụng công nghiệp khác nhau, cung cấp độ bền và hiệu suất trong điều kiện đòi hỏi.

Chi tiết kỹ thuật/Chi tiết ống cơ sở

Độ kính ống: 20 mm OD Min đến 219 mm OD Max.

Độ dày ống: tối thiểu 2 mm đến 16 mm

Vật liệu ống: Thép carbon, thép không gỉ, thép hợp kim, thép Corten, thép duplex, thép siêu duplex, Inconel, Nickel cao Chrome cao & Incolloy và một số vật liệu khác.

Thông tin chi tiết

Độ dày vây: tối thiểu 0,8 mm đến tối đa 4 mm

Độ cao của vây: tối thiểu 0,25 ̊ (6,35 mm) đến tối đa.1.5 ′′ (38 mm)

Mật độ vây: Min 43 vây mỗi mét đến tối đa 287 vây mỗi mét

Vật liệu: Thép carbon, thép không gỉ, thép hợp kim, thép Corten, thép kép và thép kết hợp.

Số lượng các mảnh,

ống cơ sở: đường kính, độ dày, chiều dài và thông số kỹ thuật vật liệu.

Vây: thông số kỹ thuật vật liệu, loại (cứng hoặc có sợi), chiều cao, độ dày, khoảng cách, chiều dài vây và các phần không có vây. chi tiết chuẩn bị hàn nếu cần thiết.

Thời gian giao hàng cần thiết.
