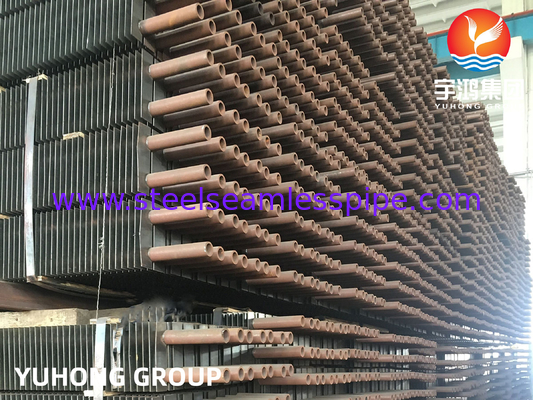

Chuỗi ống hình chữ nhật có vây truyền nhiệt hiệu quả để phục hồi nhiệt thải công nghiệp

Bụi vây hình chữ nhật

ống hình chữ nhật là một cấu trúc hình ống tăng hiệu quả truyền nhiệt bằng cách thêm vây hình chữ nhật trên bề mặt bên ngoài.Dưới đây là những đặc điểm chính của nó, ứng dụng và điểm thiết kế:

1Cấu trúc và đặc điểm cơ bản

Bụi cơ sở
Thông thường là một ống kim loại (như đồng, nhôm, thép không gỉ), hình dạng có thể là ống tròn, ống phẳng hoặc ống hình chữ nhật.

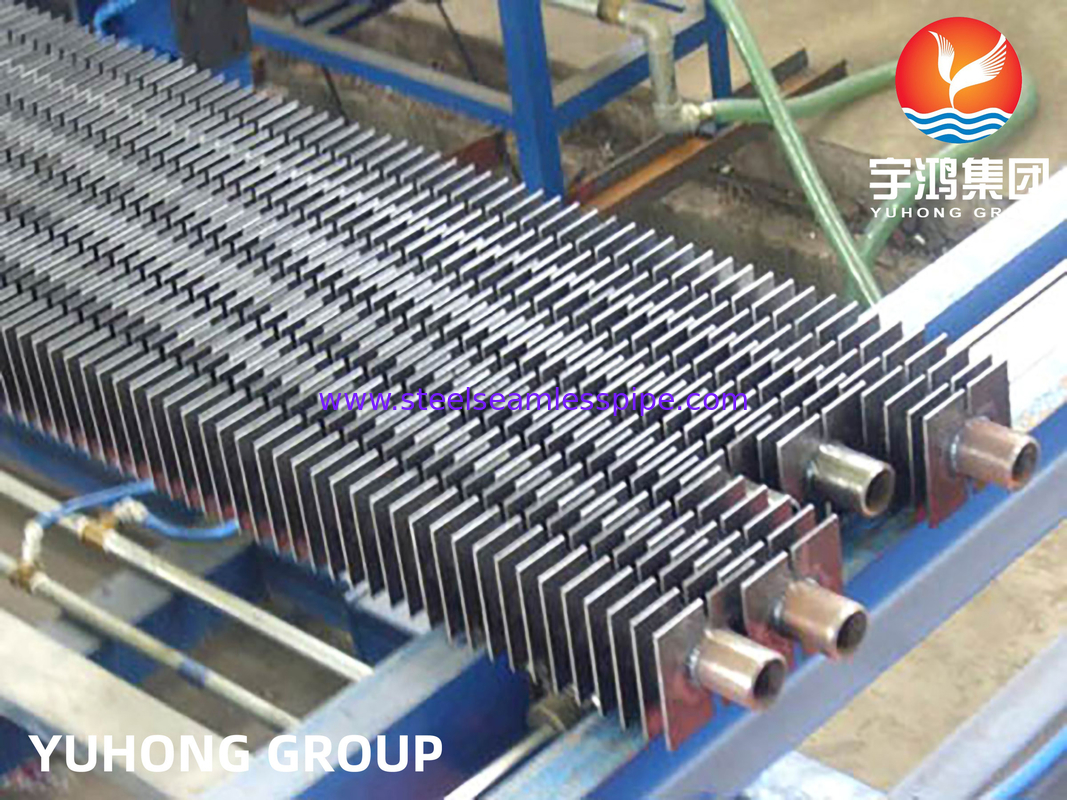

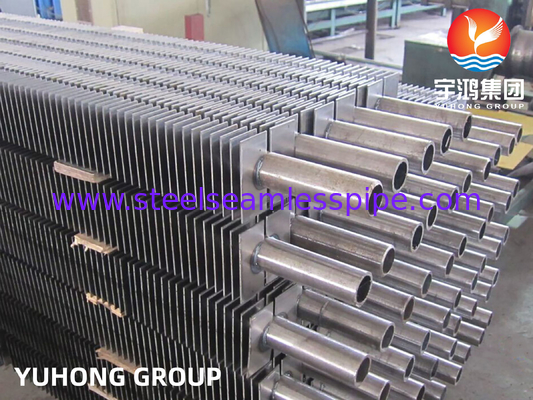

Vòng vây
Các tấm mỏng hình chữ nhật được hàn, ép hoặc cuộn trên tường bên ngoài của ống để tăng diện tích bề mặt phân tán nhiệt (lên đến 5-20 lần diện tích ống cơ sở).

Các đặc điểm hình học

Hình dạng vây: hình chữ nhật, thẳng hoặc phân đoạn.

Khoảng cách vây: thiết kế tối ưu theo tính chất của chất lỏng (chẳng hạn như không khí, khí khói) để tránh tích tụ bụi hoặc tắc nghẽn.

Chiều cao vây: ảnh hưởng đến hiệu quả truyền nhiệt và giảm áp suất (thường là 5-30mm).

2Ưu điểm chính

Chuyển nhiệt hiệu quả: vây mở rộng đáng kể khu vực chuyển nhiệt, đặc biệt phù hợp với trao đổi nhiệt khí-nước (chẳng hạn như máy làm mát không khí).

Cấu trúc nhỏ gọn: đạt hiệu quả trao đổi nhiệt cao trong không gian hạn chế và giảm kích thước của thiết bị.

Khả năng chống bẩn: Vây hình chữ nhật có khoảng trống lớn hơn và dễ làm sạch hơn vây xoắn ốc (thích hợp cho chất lỏng bụi và độ nhớt cao).

Tùy chỉnh linh hoạt: Các thông số vây (độ cao, độ dày, khoảng cách) có thể được điều chỉnh theo điều kiện làm việc.

3. Quá trình sản xuất

Đánh khuôn bằng ép: Các ống nhôm và vây được ép như một, với độ bền cao và sức đề kháng nhiệt tiếp xúc thấp (thường được sử dụng trong máy ngưng tụ điều hòa không khí).

hàn / đồng hàn: Các vây và ống cơ sở được kết nối bằng hàn tần số cao hoặc hàn laser (đáng cho thép không gỉ và vật liệu đồng).

Bao bì: Dải kim loại được cuộn xoắn ốc và hàn vào ống cơ sở (chi phí thấp, nhưng chống nhiệt độ kém).

4Các kịch bản ứng dụng điển hình

Sưởi, thông gió và điều hòa không khí (HVAC)
Chuyển đổi nhiệt khí làm mát trong máy điều hòa không khí, máy bốc hơi và các đơn vị không khí trong lành.

Phục hồi nhiệt chất thải công nghiệp
Thu hồi nhiệt thải khí khói nồi hơi, làm mát lò phản ứng hóa học.

Năng lượng và năng lượng
Giảm áp suất của nhà máy khí, đảo làm mát không khí của nhà máy điện.

Giao thông vận tải
Hệ thống làm mát pin xe năng lượng mới, lò sưởi.

5Các cân nhắc thiết kế và lựa chọn

Tính chất của chất lỏng

Mặt khí: yêu cầu diện tích vây lớn (sự dẫn nhiệt thấp), chẳng hạn như máy làm mát không khí.

Mặt chất lỏng: nhu cầu vây thấp, tập trung vào tối ưu hóa tốc độ dòng chảy trong ống (chẳng hạn như trao đổi nhiệt ống nước).

Kiểm soát giảm áp suất: Vây quá dày đặc sẽ làm tăng sức đề kháng của dòng không khí, và hiệu quả và tiêu thụ năng lượng cần phải được cân bằng.

Lựa chọn vật liệu

Chống ăn mòn: Đồng đồng niken và ống titan thường được sử dụng trong môi trường biển.

Môi trường nhiệt độ cao: thép không gỉ hoặc thép nhôm.

Làm sạch và bảo trì: Môi trường bụi (như nồi hơi) đòi hỏi khoảng cách vây hoặc cấu trúc có thể tháo rời.

Kiểm tra và kiểm tra được thực hiện

Kiểm tra thành phần hóa học,
Kiểm tra đặc tính cơ học ((Sức mạnh kéo, sức mạnh năng suất, kéo dài, phẳng, phẳng, độ cứng, thử nghiệm va chạm),
Kiểm tra bề mặt và kích thước,
Kiểm tra không phá hủy,
