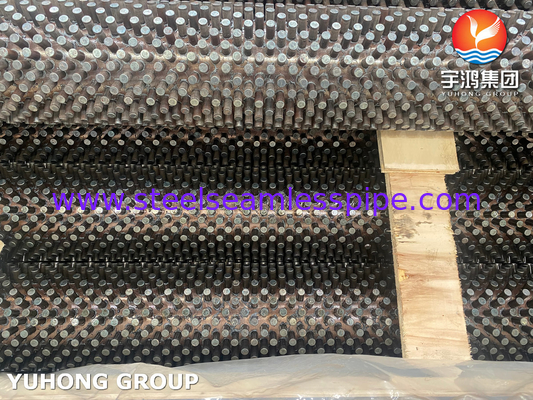

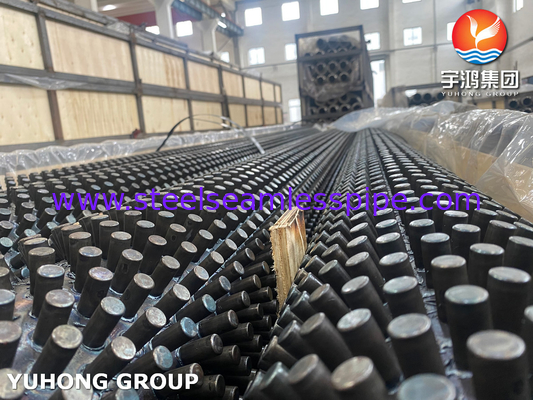

ASTM A213 T9 ống không may bằng thép hợp kim đinh cho máy sưởi và máy tiết kiệm không khí

Các đặc điểm chính của ống đệm ASTM A213 T9

1. Thành phần vật liệu

• Thép lớp T9 là thép hợp kim thấp chứa ~ 9% crôm và ~ 1% molybden, cung cấp khả năng chống oxy hóa và ăn mòn tốt hơn ở nhiệt độ cao so với thép cacbon.
• Phù hợp với ASTM A213, bao gồm nồi hơi thép ferritic và austenitic liền mạch, siêu nóng và ống trao đổi nhiệt.

2Thiết kế đinh

• Các đinh (đinh hoặc vạch) được hàn kháng với bề mặt bên ngoài của ống để cải thiện chuyển nhiệt trong các ứng dụng từ khí thành chất lỏng hoặc khí thành hơi.
• Vật liệu đệm phổ biến bao gồm thép carbon, thép không gỉ hoặc thép hợp kim tùy thuộc vào điều kiện dịch vụ.

3. Tiêu chuẩn và đặc điểm kỹ thuật

• ASTM A213: Bao gồm các ống liền mạch cho dịch vụ nhiệt độ cao.
• ASME SA213: Phiên bản mã lò hơi và bình áp suất tương đương của ASME.
• Tiêu chuẩn hàn chân: Thông thường tuân theo AWS C1.1 cho hàn kháng.

4. Lợi ích của ống đệm

• Chuyển nhiệt được cải thiện do diện tích bề mặt tăng lên.
• Giảm bẩn & cải thiện lưu lượng khí trong các ứng dụng khí khói.
• Độ bền tốt hơn trong môi trường ăn mòn ở nhiệt độ cao.

5. Sản xuất & Kiểm tra

• Sản xuất ống liền mạch (đánh lăn bằng ống xoắn hoặc ép ép).

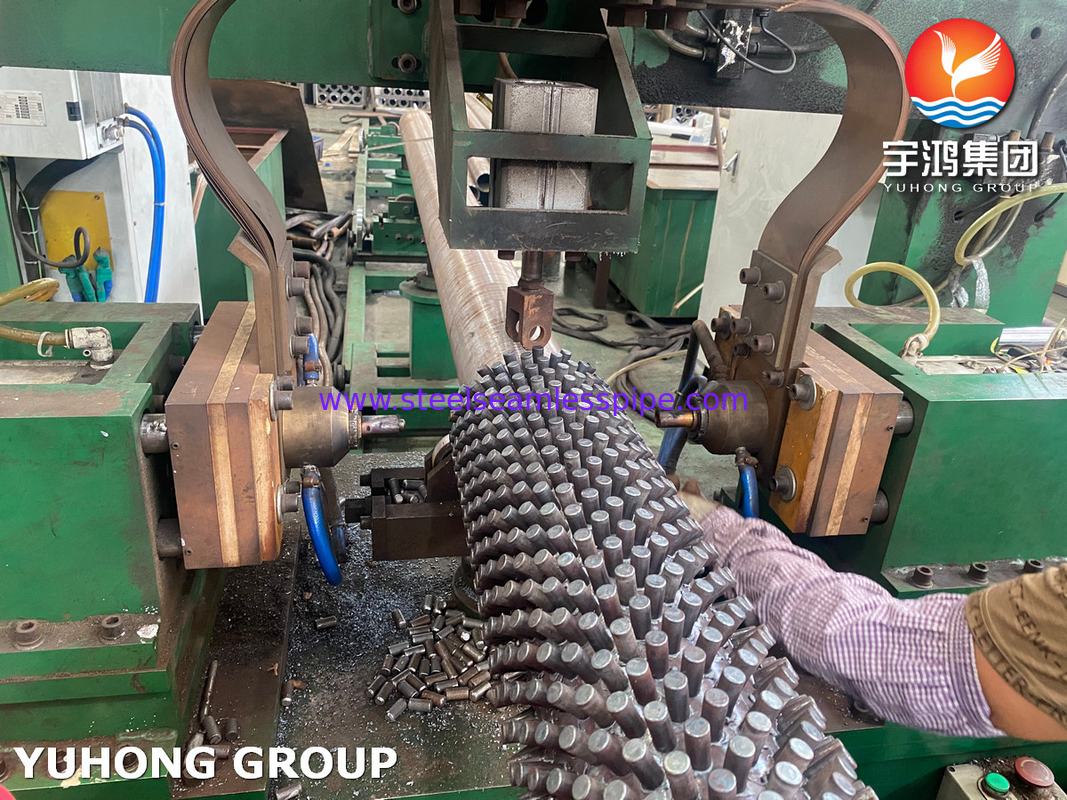

• hàn đinh được thực hiện trong điều kiện được kiểm soát.
• Kiểm tra không phá hủy (NDT) như kiểm tra thủy tĩnh, siêu âm hoặc điện xoáy.
• Kiểm tra hóa học và cơ học theo các yêu cầu của ASTM A213.

ASTM A213 T9 Ứng dụng ống đệm

ống đệm ASTM A213 T9 được thiết kế đặc biệt cho môi trường nhiệt độ cao, áp suất cao, nơi chuyển nhiệt tăng cường và chống oxy hóa / ăn mòn là rất quan trọng.Dưới đây là một số ứng dụng chính mà ống này xuất sắc:

1Các nồi hơi phục hồi nhiệt thải (WHRB)

• Được sử dụng trong các máy phát hơi thu hồi nhiệt (HRSG) trong các nhà máy điện và nhà máy lọc dầu để thu hồi nhiệt từ khí thải (ví dụ: khí thải tuabin khí đốt).

Tại sao lại là T9?

• Chống lại sulfidation & oxy hóa trong môi trường khí khói (lên đến ~ 1,100 ° F / 593 ° C).
• Các nút tăng hiệu quả hấp thụ nhiệt từ khí nóng.

2. Ống nung than & nhiên liệu sinh khối

• Các phần thông qua đối lưu và tiết kiệm khí trong đó nhiệt độ khí khói cao (~ 800 ≈ 1200 ° F / 427 ≈ 649 ° C).

Tại sao lại bị dính?

• Ngăn chặn tro bùn bằng cách phá vỡ lưu lượng khí.
• Cải thiện hấp thụ nhiệt ở các vùng nhiệt độ thấp.

3. Ống nồi giường chất lỏng (CFB & BFB)

• Được sử dụng trong các nồi hơi lưu thông (CFB) và nồi hơi lưu thông (BFB).

Tại sao lại là T9?

• Chống xói mòn-độ ăn mòn từ vật liệu giường mài mòn.
• Hàm lượng molybden giúp chống bò dưới tải trọng chu kỳ.

4. Nhà máy lọc dầu & máy sưởi hóa dầu

• Các phần đối lưu của máy sưởi nóng (ví dụ: máy sưởi dầu thô, lò cải tạo).

Tại sao phải có ống nhồi?

• Tối đa hóa sự phục hồi nhiệt từ khí đốt đốt nóng.
• Giảm điểm nóng bằng cách cải thiện phân phối nhiệt.

5. Máy sưởi không khí & Economizer

• Máy sưởi không khí tái tạo / tái tạo trong các nhà máy điện.

Tại sao lại là T9?

• xử lý khí khói chứa lưu huỳnh tốt hơn thép carbon.
• Các stud ngăn ngừa sự tích tụ tro bay và cải thiện hiệu quả nhiệt.
