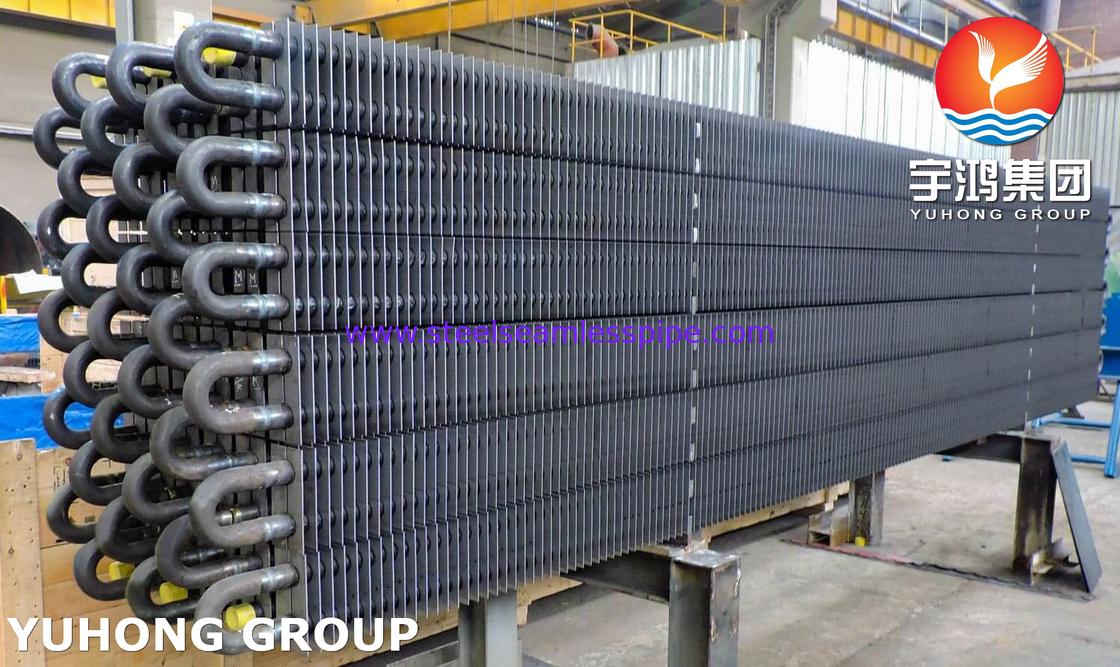

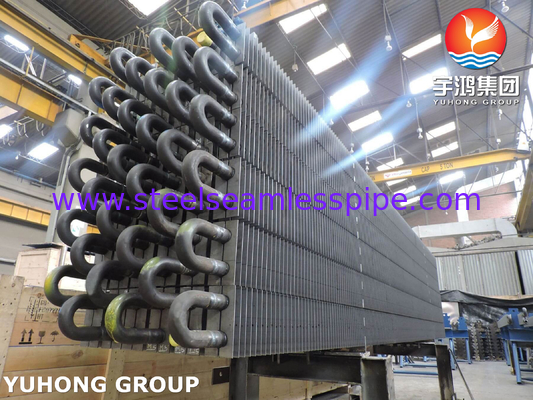

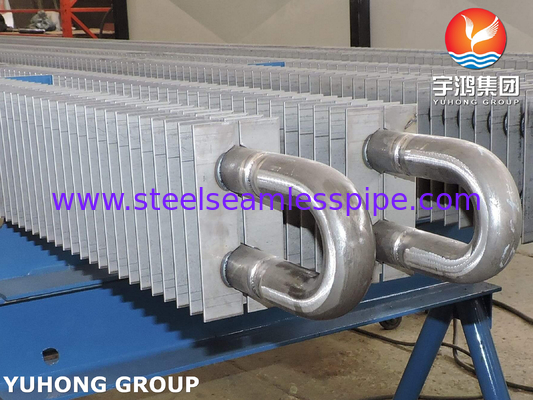

Thép cacbon loại H và loại H đôi ống vây ASTM A179 / ASME SA179

Thép cacbon loại H và loại H đôi ống vây ASTM A179/ASME SA179

Sự khác biệt chính giữa các ống vây H và ống vây H kép được phản ánh trong cấu trúc, hiệu suất và các kịch bản áp dụng.H-type ống vây hình thành một "H" hình cắt ngang bằng cách hàn đối xứng hai vây dọc ở cả hai bên của ống cơ sởNó có diện tích chuyển nhiệt lớn và kháng chất lỏng trung bình. Nó phù hợp với môi trường nhiệt độ cao thông thường (như máy tiết kiệm nồi hơi và lò sưởi hóa dầu).Khoảng cách vây của nó rộng, nguy cơ tích tụ tro là thấp, và nó dễ dàng để làm sạch và bảo trì, với hiệu suất chi phí cao.

Các ống vây kiểu H kép chồng lên hai bộ vây kiểu H trên ống cơ sở để tạo thành một cấu trúc tổng hợp "H kép", làm tăng thêm diện tích bề mặt truyền nhiệt và hiệu ứng nhiễu loạn,và cải thiện đáng kể hiệu quả truyền nhiệt, nhưng kháng chất lỏng cao hơn và cấu trúc phức tạp hơn, các yêu cầu về độ chính xác sản xuất nghiêm ngặt và chi phí cao.Nó phù hợp với các kịch bản có yêu cầu nghiêm ngặt về hiệu quả trao đổi nhiệt (như các đơn vị sản xuất điện siêu phê phán và lò nứt nhiệt độ cao), nhưng bố cục vây dày đặc có thể làm tăng khả năng tích tụ tro và đòi hỏi bảo trì tần suất cao.

Các ống vây loại H được biết đến với sự tiết kiệm và bảo trì dễ dàng, trong khi các ống vây kiểu H kép có khả năng truyền nhiệt hiệu quả là lợi thế cốt lõi của chúng.Cần phải cân bằng hiệu suất và chi phí theo điều kiện làm việc.

Yêu cầu về thành phần hóa học

Tính chất cơ học

Vật liệu ống vây

Ứng dụng

Các ống có vây loại H được sử dụng rộng rãi trong các kịch bản sau đây do cấu trúc đơn giản, kinh tế và thiết thực và bảo trì dễ dàng:

Ngành công nghiệp điện: máy tiết kiệm nồi hơi, máy làm nóng trước không khí, được sử dụng để thu hồi nhiệt thải khí khói ở nhiệt độ trung bình và thấp;

Ngành hóa dầu: phần đối lưu lò sưởi, đơn vị nứt xúc tác, xử lý khí có hàm lượng bụi cao;

Kỹ thuật bảo vệ môi trường: thiết bị loại bỏ bụi công nghiệp, hệ thống phục hồi nhiệt thải khí khói nhiệt độ thấp, phù hợp với môi trường đòi hỏi phải làm sạch bụi thường xuyên;

Máy trao đổi nhiệt thông thường: thiết bị trao đổi nhiệt chung trong hóa chất, sản xuất giấy và các lĩnh vực khác, cân bằng hiệu quả truyền nhiệt và chi phí.

Các ống có vây kiểu H đôi chủ yếu được sử dụng trong các lĩnh vực có yêu cầu hiệu suất đòi hỏi:

Thu hồi nhiệt thải hiệu quả cao: bộ máy phát điện siêu quan trọng, hệ thống xả tuabin khí, tối đa hóa việc sử dụng năng lượng nhiệt;

Môi trường nhiệt độ và áp suất cao: lò nứt dầu mỏ, lò phản ứng amoniac tổng hợp, chịu được nhiệt độ cao (≤ 800 °C) và môi trường ăn mòn cao;

Thiết bị nhỏ gọn: tàu, nền tảng ngoài khơi và các kịch bản không gian hạn chế khác, giảm khối lượng thiết bị thông qua vây mật độ cao;

Môi trường bụi cao (cần hợp tác với hệ thống làm sạch bụi): trao đổi nhiệt khí thải lò xi măng, xử lý khí khói nhiệt độ cao trong ngành công nghiệp luyện kim,Tăng cường truyền nhiệt trong khi kiểm soát rủi ro tích tụ bụi.
