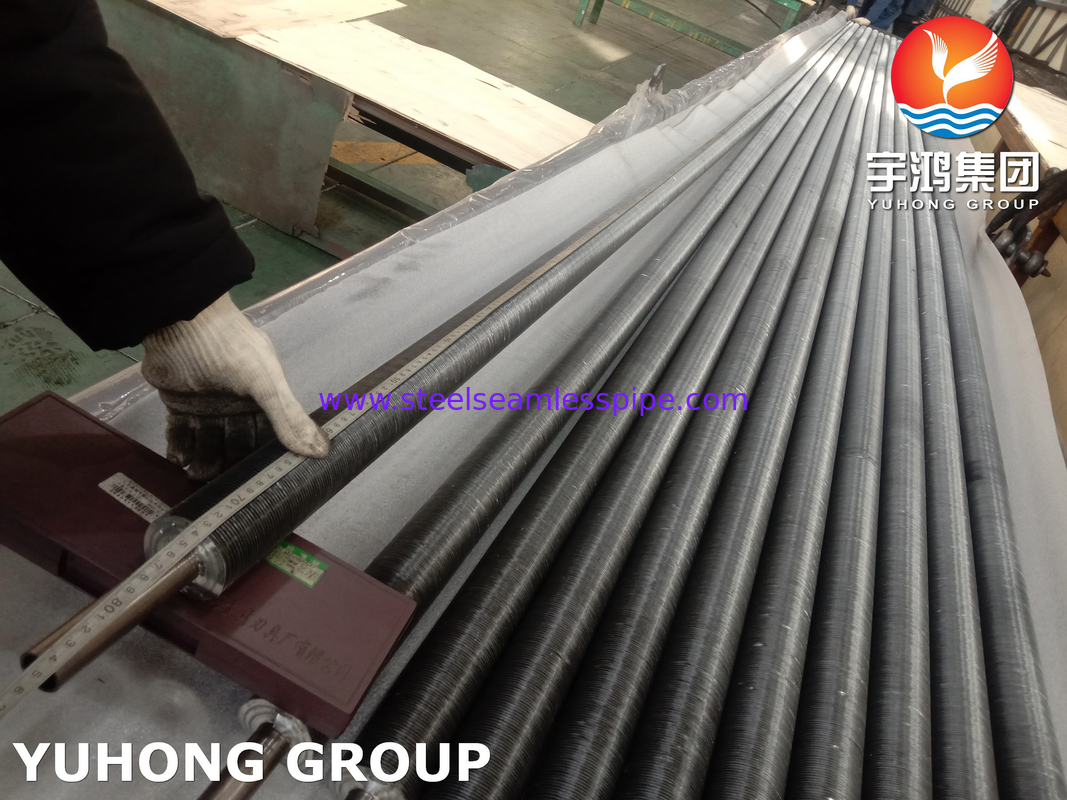

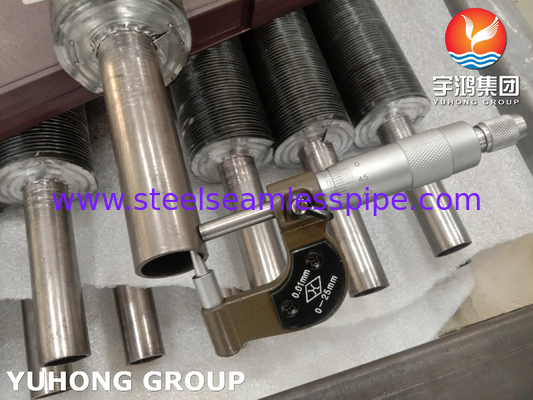

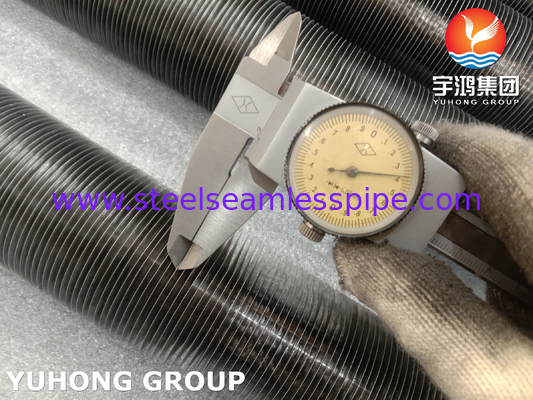

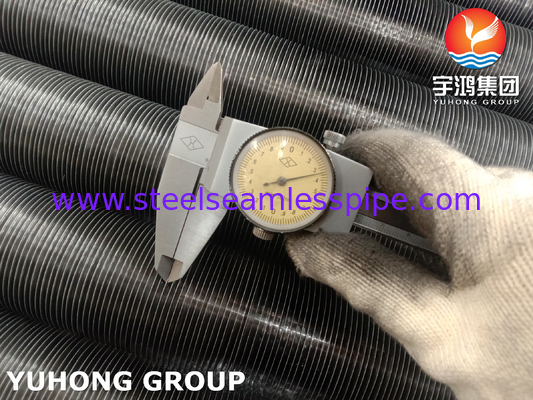

ASME SB163 N04400 Rút vây nhúng với vây nhôm cho máy làm mát không khí và máy sưởi khí

1Vật liệu ống cơ sở: Monel 400 (UNS N04400)

Thành phần:

• Nickel (Ni): 63 ∼ 67%

• Đồng (Cu): 28~34%

• Sắt (Fe): ≤ 2,0%

• Mangan (Mn): ≤ 2,0%

• Carbon (C): ≤ 0,3%

• Sulfur (S): ≤ 0,024%

Tính chất cơ học:

• Độ bền kéo: 550 ∼ 780 MPa
• Sức mạnh năng suất: 240-550 MPa
• Chiều dài: 35-50% (ở chiều dài gauge 50 mm)
• Độ cứng: 70 ‰ 90 HRB (Rockwell B)

Giới hạn nhiệt độ:

• Dịch vụ liên tục: Tối đa 600°C (1112°F)
• Sử dụng ở nhiệt độ thấp: Giữ độ dẻo dai xuống -200 °C (-328 °F).

Kháng ăn mòn:

• Chống được ăn mòn căng thẳng do clorua (SCC), hố và ăn mòn vết nứt.
• Tương thích với axit sulfuric (< 50% nồng độ), axit hydrochloric (< 20%), axit hydrofluoric và kiềm.

2Vật liệu vây: nhôm (Al)

• Tính dẫn nhiệt cao: Hiệu suất truyền nhiệt vượt trội của nhôm tăng tốc độ trao đổi nhiệt tổng thể.
• Mức trọng lượng nhẹ: Giảm tổng trọng lượng của tập hợp trong khi duy trì tính toàn vẹn cấu trúc.
• Hiệu quả chi phí: Cung cấp sự cân bằng giữa hiệu suất và giá cả phải chăng so với hợp kim kỳ lạ.
• Chống ăn mòn: Tự nhiên tạo thành một lớp oxit bảo vệ, phù hợp với môi trường ôn hòa (khi kết hợp với Monel 400, nó mở rộng khả năng áp dụng cho các điều kiện khắc nghiệt hơn).

3. Đặc điểm thiết kế

• Công nghệ vây nhúng: Vây nhôm được gắn chặt với ống cơ bản Monel 400 thông qua mở rộng cơ học hoặc thủy lực, đảm bảo tiếp xúc nhiệt và độ bền tối ưu.
• Tùy chỉnh: Có sẵn trong các mật độ vây, chiều cao và chiều dài ống khác nhau để đáp ứng các yêu cầu chuyển nhiệt cụ thể.
• Tính linh hoạt ứng dụng: Thích hợp cho bộ trao đổi nhiệt, máy ngưng tụ, nồi hơi và hệ thống làm mát trong các ngành công nghiệp như hóa dầu, sản xuất điện và kỹ thuật biển.

4Ứng dụng

• Hệ thống biển và ngoài khơi
• Máy trao đổi nhiệt nhà máy khử muối
• Máy làm mát axit lưu huỳnh (H2SO4)
• Máy sưởi khí chua (H2S)
• Máy ngưng tụ hơi nước trong các nhà máy nhiệt địa
• Thu hồi nhiệt khí thải khói
• Máy bốc hơi amoniac (NH3)
• Máy thông gió phục hồi nhiệt (HRV)

5Ưu điểm

Độ bền: Monel 400 chống lại hố, ăn mòn vết nứt và nứt ăn mòn căng thẳng.

Hiệu quả: Vây nhôm tối đa hóa diện tích bề mặt để phân tán nhiệt nhanh chóng.

Khả năng thích nghi: Hiệu suất đáng tin cậy trong nhiệt độ cực và môi trường ăn mòn.
