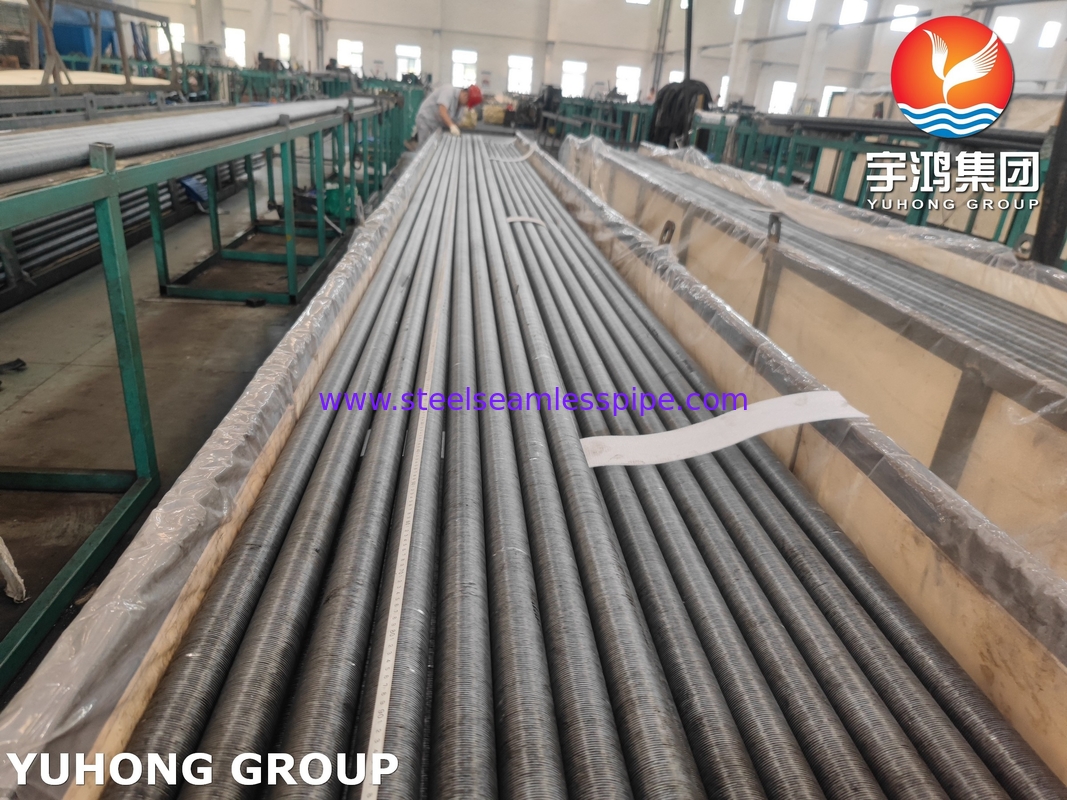

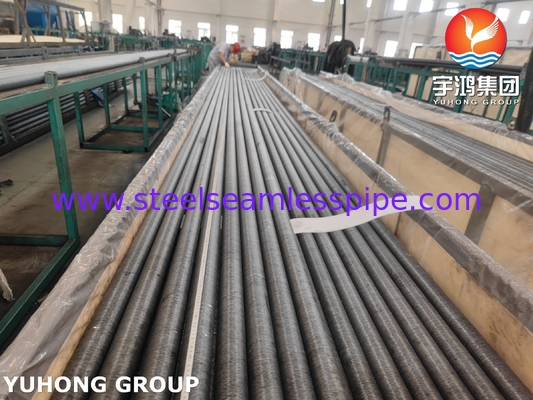

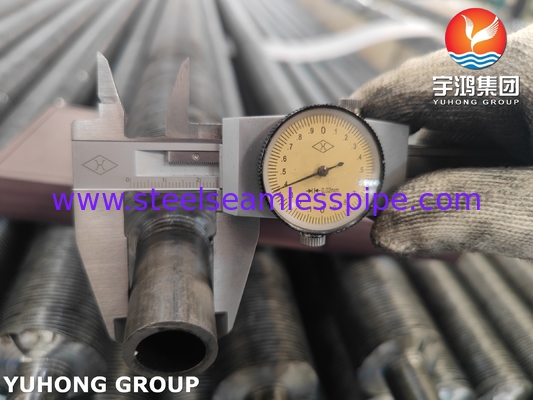

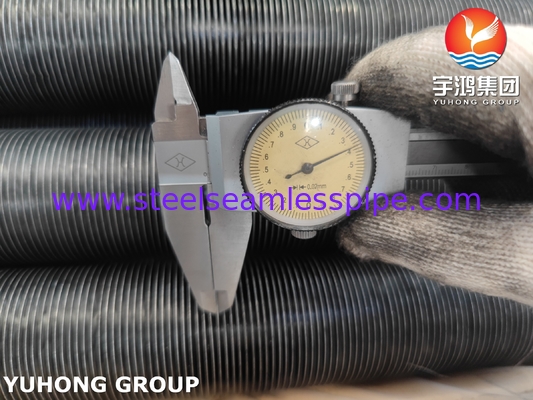

ASME SA209 ống nhúng vây với vây AL1060 cho máy tiết kiệm nồi hơi và máy sưởi khí

1Vật liệu ống cơ sở: SA209

Thành phần:

Carbon (C) 0,10 ∼0,20%
Mangan (Mn) 0,30-0,80%
Phốt pho (P) ≤ 0,025%
lưu huỳnh (S) ≤ 0,025%
Silicon (Si) 0,10 ∼0,50%
Molybden (Mo) 0,44 ∼ 0,65%
Đồng (Cu) ≤ 0,25% (nếu có)
Chromium (Cr) ≤ 0,30%
Nickel (Ni) ≤ 0,40%
Vanadium (V) ≤ 0,03%

Tính chất:

• Sức mạnh nhiệt độ cao tốt và chống bò.
• Cải thiện khả năng chống oxy hóa và ăn mòn so với thép carbon đơn giản ở nhiệt độ cao.
• Khả năng hàn tốt.

2Vật liệu vây: AL1060

Tính chất:

Độ dẫn nhiệt tuyệt vời: (~ 230 W / m · K) - Lý do chính cho việc sử dụng vây nhôm.

Chống ăn mòn tốt: tạo thành một lớp oxit bảo vệ.

Khả năng hình thành cao / Ductility: Dễ dàng hình thành trong quá trình sản xuất.

Độ dày đặc thấp: nhẹ.

Sức mạnh thấp: mềm hơn các hợp kim nhôm, nhưng đủ cho nhiều ứng dụng vây.

Độ dẫn điện cao.

3Loại vây: được nhúng (G-Vây)

Quá trình sản xuất:

• Một rãnh được gia công (thường bằng cách nghiền) vào bề mặt bên ngoài của ống cơ sở thép.
• Một dải nhôm (AL1060) được đưa vào rãnh.
• Các con lăn hoặc die áp suất cao buộc vật liệu tường ống qua các cạnh của dải nhôm, làm việc lạnh và khóa cơ khí cơ sở vây an toàn vào rãnh.,chặt chẽ, kết nối cơ học dọc theo toàn bộ chiều dài của vây.

Đặc điểm chính:

• Liên kết cơ học mạnh mẽ: Vây được khóa vật lý vào tường ống, cung cấp khả năng chống lại vây thả do chu kỳ nhiệt hoặc rung động.
• Không Solder / Braze: Loại bỏ các vấn đề như ăn mòn luồng, giới hạn điểm nóng chảy hợp kim hàn, hoặc lỗ hổng tiềm năng trong đường liên kết.
• Liên lạc trực tiếp kim loại với kim loại: Cung cấp kháng nhiệt giao diện thấp (hiệu quả chuyển nhiệt tốt).
• Tính toàn vẹn của vây: Bản thân vật liệu vây AL1060 vẫn không bị thay đổi (không tan chảy), giữ lại khả năng dẫn nhiệt và khả năng chống ăn mòn đầy đủ.
• Mật độ vây: Cho phép vây tương đối cao trên mỗi inch (FPI).

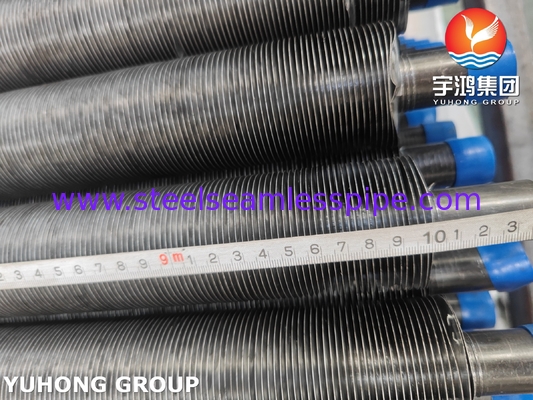

• Nhìn ngoài: Thông thường có một cái nhìn kim loại sạch sẽ với một đường may có thể nhìn thấy nơi kim loại ống được cuộn qua cơ sở vây.

Ưu điểm chính:

• Hiệu quả truyền nhiệt cao.
• Sức mạnh liên kết vây tuyệt vời và độ bền dưới chu trình nhiệt.
• Khả năng nhiệt độ cao tốt của ống cơ sở.
• Kháng ăn mòn của vây (AL1060) và ống cơ sở (SA209).
• Không có hợp kim nóng chảy thấp để giới hạn nhiệt độ hoạt động.

4Ứng dụng

• Hệ thống biển và ngoài khơi
• Máy trao đổi nhiệt nhà máy khử muối
• Máy làm mát axit lưu huỳnh (H2SO4)
• Máy sưởi khí chua (H2S)
• Máy ngưng tụ hơi nước trong các nhà máy nhiệt địa
• Thu hồi nhiệt khí thải khói
• Máy bốc hơi amoniac (NH3)
• Máy thông gió phục hồi nhiệt (HRV)

5Ứng dụng điển hình:

• Máy phát hơi phục hồi nhiệt (HRSG): Phần tiết kiệm và bộ bốc hơi.
• Máy tiết kiệm nồi hơi: Thu hồi nhiệt từ khí khói.
• Máy sưởi khí (loại Ljungström hoặc ống): Sưởi khí đốt trước.
• Máy sưởi / làm mát khí quá trình: Trong các nhà máy lọc dầu, hóa dầu và hóa chất.
• Các gói ống có vây nhiệt độ cao: Khi cả hai độ bền nhiệt độ cao và bề mặt mở rộng hiệu quả đều được yêu cầu.
