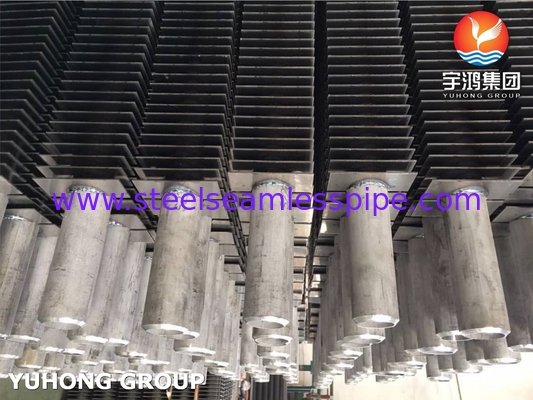

Bộ trao đổi nhiệt Ống thép không gỉ Hình chữ H Ống vây A312 TP304L TP316L
Ống vây hình chữ H là một bộ phận trao đổi nhiệt chuyên dụng được thiết kế để tăng cường hiệu quả nhiệt trong các ứng dụng công nghiệp khác nhau. Cấu hình vây hình chữ H độc đáo của nó (giống chữ "H" khi nhìn từ mặt cắt ngang) làm tăng diện tích bề mặt truyền nhiệt đồng thời cải thiện độ ổn định cấu trúc.
Đặc điểm của ống vây hình chữ H là gì?

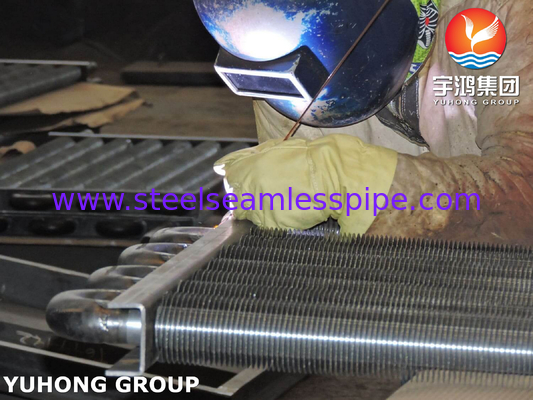

- Vây được chia thành hai nửa đối xứng. Thành ống được ép xuống từ cả hai bên và hàn điện trở được sử dụng để hàn trên thành ống với một khoảng trống nhất định ở giữa;

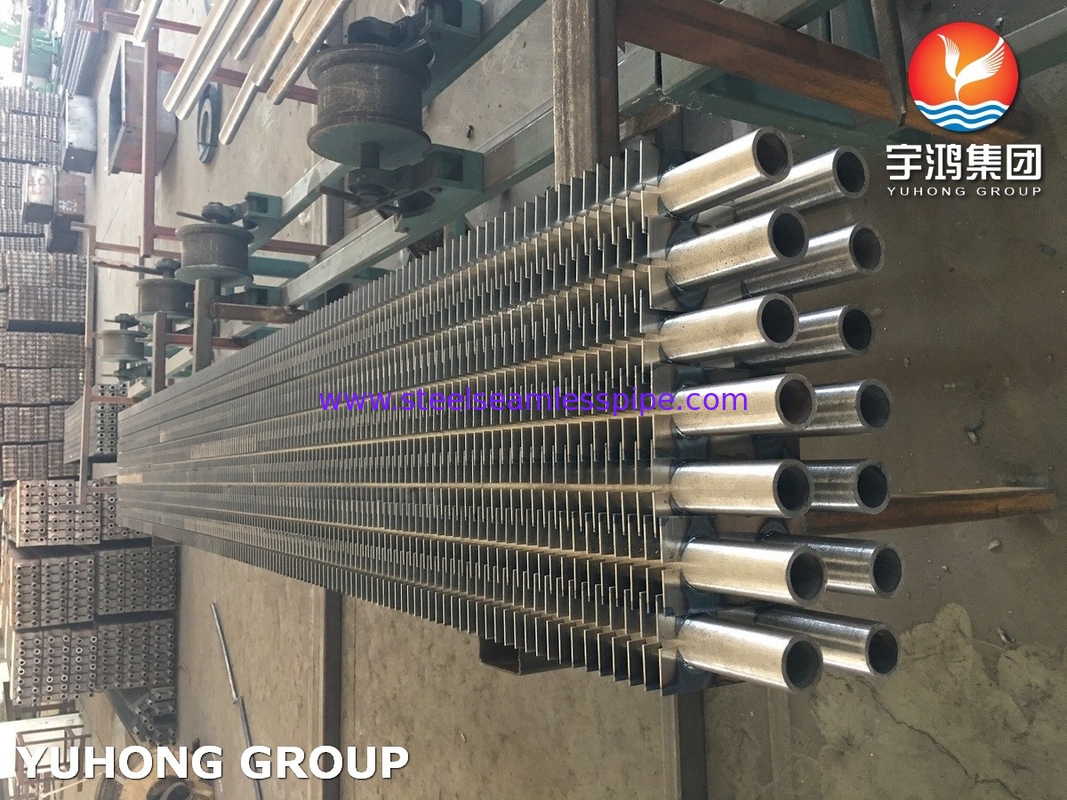

- Hai ống tròn có thể chia sẻ một nhóm vây, được gọi là vây hình chữ H hai ống, hoặc một vây hình chữ H một ống có thể được đặt ở giữa;

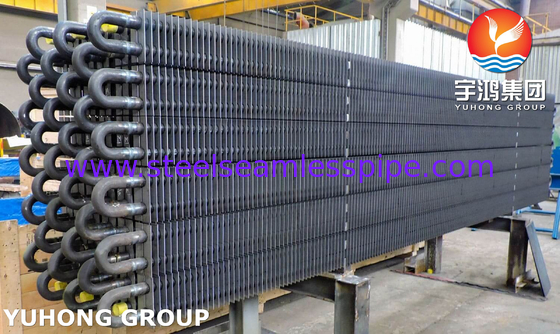

- Bộ trao đổi nhiệt bao gồm các ống vây kiểu H được sắp xếp chặt chẽ và các bó ống được sắp xếp theo thứ tự;
- Các vây song song và độc lập với nhau, và không có ảnh hưởng của góc xoắn, vì vậy dễ dàng loại bỏ tro.
Ứng dụng của Ống vây hình chữ H
1. Hệ thống thu hồi nhiệt thải
- Được sử dụng trong nồi hơi, bộ tiết kiệm và bộ gia nhiệt không khí để thu hồi nhiệt từ khí thải, cải thiện hiệu quả năng lượng trong các nhà máy điện và quy trình công nghiệp.
2. Nồi hơi nhà máy điện
- Tăng cường truyền nhiệt trong nồi hơi đốt than, đốt khí và sinh khối, giảm tiêu thụ nhiên liệu và khí thải.
3. Ngành công nghiệp hóa chất và hóa dầu
- Được sử dụng trong **bộ trao đổi nhiệt, bộ cải tạo và lò phản ứng** nơi môi trường nhiệt độ cao và ăn mòn đòi hỏi các bề mặt truyền nhiệt bền.
4. Nhà máy thép và luyện kim
- Được sử dụng trong bộ thu hồi và bộ trao đổi nhiệt để thu hồi nhiệt thải từ lò nung và khí thải.
5. Ứng dụng hàng hải và ngoài khơi
- Thích hợp cho nồi hơi khí thải trên tàu, nơi truyền nhiệt nhỏ gọn và hiệu quả là rất quan trọng.
6. HVAC & Làm lạnh
- Thỉnh thoảng được sử dụng trong các bộ thông gió thu hồi nhiệt (HRV) quy mô lớn và máy làm lạnh công nghiệp.
Ưu điểm của Ống vây hình chữ H
- Hiệu quả truyền nhiệt cao – Hình chữ H tạo ra sự nhiễu loạn, cải thiện quá trình truyền nhiệt đối lưu.
- Giảm bám bẩn & lắng đọng muội than – Thiết kế giảm thiểu sự tích tụ tro và hạt, phổ biến trong các ứng dụng khí thải.
- Độ bền kết cấu – Cứng hơn ống vây xoắn hoặc trơn, giảm rung và mài mòn.
- Thiết kế nhỏ gọn – Cho phép trao đổi nhiệt cao hơn trong một diện tích nhỏ hơn so với ống trơn.
- Khả năng chống ăn mòn – Thường được làm bằng thép không gỉ hoặc hợp kim chống ăn mòn cho môi trường khắc nghiệt.
Ống vây hình chữ H lý tưởng cho môi trường nhiệt độ cao, bám bẩn cao và ăn mòn cao, khiến chúng trở thành lựa chọn ưu tiên trong sản xuất điện, thu hồi nhiệt thải và các ngành công nghiệp nặng. Thiết kế của chúng cân bằng hiệu suất nhiệt, độ bền và hiệu quả bảo trì.
Thông số kỹ thuật ống vây
| SẢN PHẨM |
LOẠI |
TÊN |
VẬT LIỆU ỐNG TRẦN |
VẬT LIỆU VÂY |
|
Bộ trao đổi nhiệt
Có vây
Ống
|
NHÚNG |
ỐNG VÂY KIỂU G |
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM |
NHÔM |
| ÉP |
KIM LOẠI ĐƠN KIM LOẠI KẾT HỢP |
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM |
ĐỒNG, NHÔM |
|
ỐNG VÂY THẤP
ỐNG VÂY KIỂU T
|
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM |
/ |
|
ỐNG TRE
ỐNG GỢN SÓNG
|
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM |
/ |
| QUẤN |
ỐNG VÂY KIỂU L/KL/LL |
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ, HỢP KIM |
ĐỒNG, NHÔM |
| DÂY |
ỐNG VÂY DÂY |
NHÔM, ĐỒNG, THÉP CARBON, THÉP KHÔNG GỈ |
NHÔM, ĐỒNG, THÉP CARBON, THÉP KHÔNG GỈ |
| KIỂU U |
ỐNG KIỂU U |
THÉP CARBON, ĐỒNG, THÉP KHÔNG GỈ |
/ |
| HÀN |
ỐNG VÂY HÀN HF |
THÉP CARBON, THÉP KHÔNG GỈ, HỢP KIM |
THÉP CARBON, THÉP KHÔNG GỈ, HỢP KIM |
| KIỂU U |
ỐNG VÂY KIỂU H/HH |
THÉP CARBON, THÉP KHÔNG GỈ, HỢP KIM |
THÉP CARBON, THÉP KHÔNG GỈ, HỢP KIM |
| HÀN |
ỐNG VÂY CÓ GAI |
THÉP CARBON, THÉP KHÔNG GỈ, HỢP KIM |
THÉP CARBON, THÉP KHÔNG GỈ, HỢP KIM |
