ASTM A213 TP316L ống vây nối chiều dọc cho hệ thống làm lạnh máy làm mát dầu

Thành phần ống cơ bản ASTM A213 TP316L

Thông số kỹ thuật & Tiêu chuẩn vật liệu Vật liệu cơ bản:

Thép không gỉ TP316L (biến thể carbon thấp của thép không gỉ 316), mang lại khả năng chống ăn mòn vượt trội trong môi trường axit/clorua 17.

Tuân thủ: Đáp ứng ASTM A213 cho ống nồi hơi thép ferit/austenit liền mạch, cùng với các tiêu chuẩn ngành:

HG/T3181: Hàn điện trở tần số cao cho ống vây xoắn ốc.

JB/T6512: Điều kiện kỹ thuật sản xuất cho ống vây cấp nồi hơi 125.

Quy trình sản xuất Công nghệ hàn:

Sử dụng hàn điện trở tần số cao (HFRW) với tự động hóa điều khiển PLC.

Độ chính xác: Độ phân giải bước vây 0.1 mm, tốc độ đường hàn lên đến 35 m/phút.

Hệ thống làm mát: Bơm làm mát và bánh xe điện cực tích hợp ngăn ngừa quá nhiệt trong quá trình vận hành liên tục 13.

Tích hợp vây dọc: Vây được gấp từ cùng vật liệu cơ bản với thành ống (thông qua uốn/dập nổi), loại bỏ điện trở nhiệt tiếp xúc và cải thiện truyền nhiệt từ 200–300% so với các phương pháp thông thường

Độ bền ống vây hàn dọc A213 TP316L

• Tính toàn vẹn cấu trúc: Quá trình hàn dọc tạo ra một liên kết chắc chắn giữa vây và ống, tăng cường tính toàn vẹn cấu trúc tổng thể của ống vây. Kỹ thuật hàn thích hợp giúp ngăn ngừa các điểm yếu có thể dẫn đến hỏng hóc dưới áp suất hoặc ứng suất nhiệt.
• Chất lượng mối hàn: Chất lượng của mối hàn ảnh hưởng đến độ bền của ống vây. Mối hàn được thực hiện kém có thể tạo ra sự tập trung ứng suất, dẫn đến các điểm hỏng tiềm ẩn. Các phương pháp kiểm tra không phá hủy (NDT), chẳng hạn như kiểm tra siêu âm hoặc chụp X-quang, thường được sử dụng để đảm bảo tính toàn vẹn của mối hàn.
• Giãn nở nhiệt: Vây hàn dọc phải thích ứng với sự giãn nở và co lại nhiệt. Thiết kế và phương pháp hàn phải cho phép một số chuyển động để ngăn chặn sự tích tụ ứng suất.
• Khả năng chịu áp lực: Các ống vây này thường được thiết kế để chịu được áp suất bên trong và bên ngoài đáng kể. Độ bền của mối hàn và vật liệu cơ bản góp phần vào xếp hạng áp suất tổng thể.
• Khả năng chống mỏi: Chu kỳ nhiệt lặp đi lặp lại có thể dẫn đến hỏng hóc do mỏi. Thiết kế phải xem xét tuổi thọ mỏi, đặc biệt là trong các ứng dụng nhiệt độ cao.
• Khả năng chống ăn mòn: Tùy thuộc vào ứng dụng, khả năng chống ăn mòn là rất quan trọng. Lớp phủ hoặc vật liệu chống ăn mòn có thể được sử dụng để tăng cường tuổi thọ và độ bền trong môi trường ăn mòn.

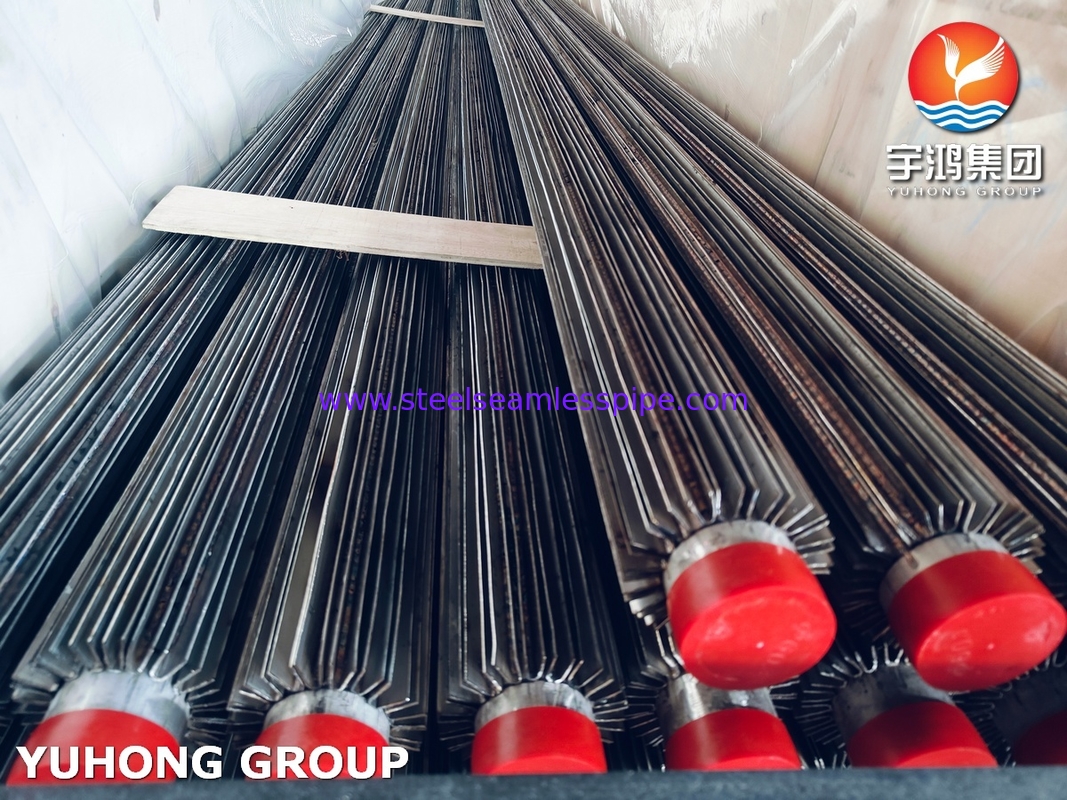

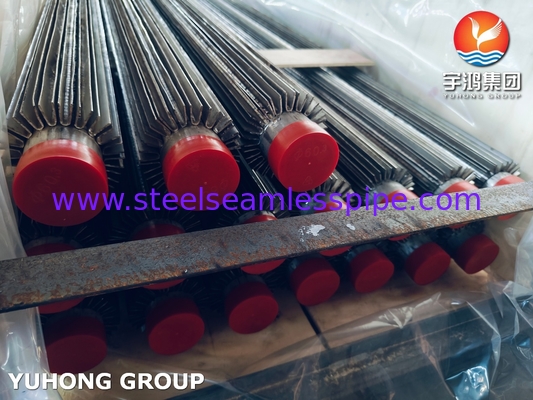

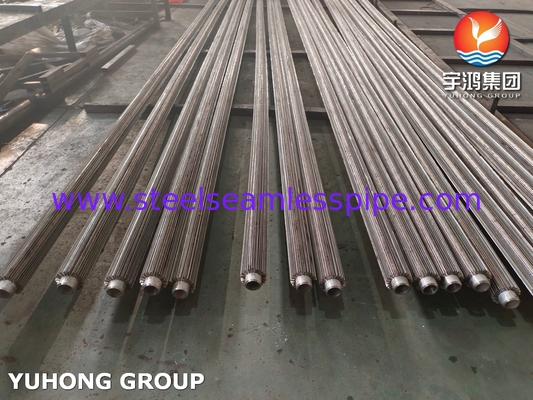

Ống vây hàn dọc ASTM A213 TP316L được sử dụng cho bộ làm mát dầu và hệ thống làm lạnh

Chúng tôi là nhà sản xuất chuyên nghiệp các ống vây dọc. Ống vây dọc là một thiết bị được thiết kế đặc biệt để cải thiện hiệu quả trao đổi nhiệt và được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là trong bộ trao đổi nhiệt. Ống vây dọc bao gồm một thân ống hình trụ và các vây được hàn hoặc cố định cơ học đều dọc theo hướng dài của ống. Vây thường có hình dạng phẳng hoặc các hình dạng hình học khác để tăng diện tích bề mặt và tạo điều kiện trao đổi nhiệt. Chất lỏng chảy qua ống trong khi trao đổi nhiệt với không khí bên ngoài hoặc một chất lỏng khác. Vây làm tăng diện tích tiếp xúc với chất lỏng, do đó cải thiện hiệu quả truyền nhiệt. Thiết kế dọc hướng dòng chảy chất lỏng một cách hiệu quả, giảm các vùng chết và lực cản dòng chảy để cải thiện hơn nữa hiệu suất trao đổi nhiệt.
