| Place of Origin: | China |
| Hàng hiệu: | YUHONG |
| Chứng nhận: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A106 Gr.B |
| Minimum Order Quantity: | 1PC |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Ply-wooden Cases with Steel Frames(both ends of pipes have plastic caps) |
| Delivery Time: | According to Clients' quantity |
| Payment Terms: | L/C,T/T |
| Supply Ability: | According to Clients' requirements |
| Product Name: | Single H / Double H Type Fin Tube | Base Tube Specification & Material: | ASTM A106 Gr.B |
|---|---|---|---|
| Fin Material: | Carbon Steel | Fin Height: | <200mm |
| Fin Thick: | 1.5mm-3.5mm | Fin Pitch: | 8mm-30mm |
| Base Tube OD: | 25mm-63mm | Application: | Radiator, Heat Exchanger, Refrigerator, Economizer |
| Làm nổi bật: | Ống thép carbon liền mạch ASTM A106 Gr.B,Ống vây kiểu H vuông,Ống vây tản nhiệt có bảo hành |
||
ASTM A106 Gr.B ống thép cacbon không may hình vuông (loại H) Fin Tube cho bộ tản nhiệt
ASTM A106 Gr.B ống vây hình vuông thép cacbon không may (loại H) cho tản nhiệtlà một thành phần chuyển nhiệt hiệu quả cao được thiết kế cho hệ thống sưởi ấm công nghiệp.Bơm thép carbon không may ASTM A106 Gr.B, nó có mộtống cơ sở vuông với vây kiểu H hàn xoắn ốcđể tối đa hóa sự phân tán nhiệt. ống vây này được thiết kế đểĐộ dẫn nhiệt cao, khả năng chống áp suất (thích hợp cho các hệ thống hơi nước nhiệt độ cao) và bảo vệ chống ăn mòn lâu dài, làm cho nó lý tưởng choMáy sưởi, bộ trao đổi nhiệt và ứng dụng nồi hơi.hình học vây tối ưu hóa (H-Type)đảm bảo tăng hiệu quả lưu lượng không khí và chuyển nhiệt trong không gian kín, giảm tiêu thụ năng lượng trong khi duy trì độ bền cấu trúc trong điều kiện hoạt động khắc nghiệt.

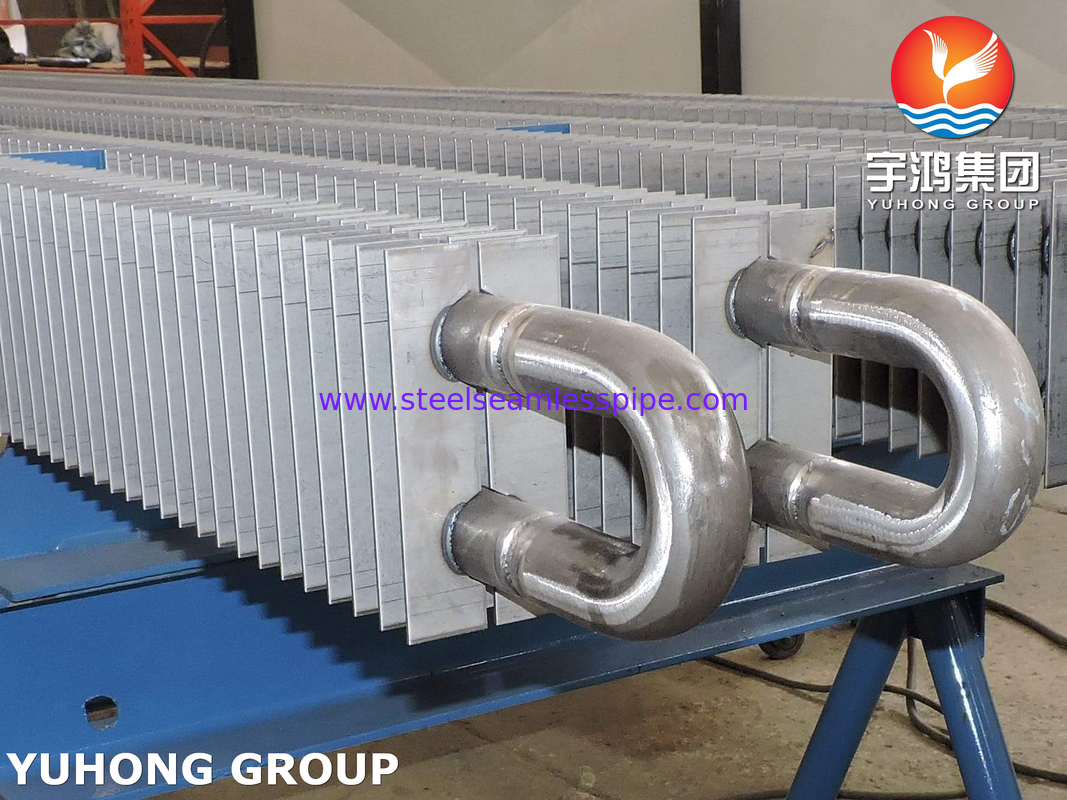

1. H-type Fin Tube

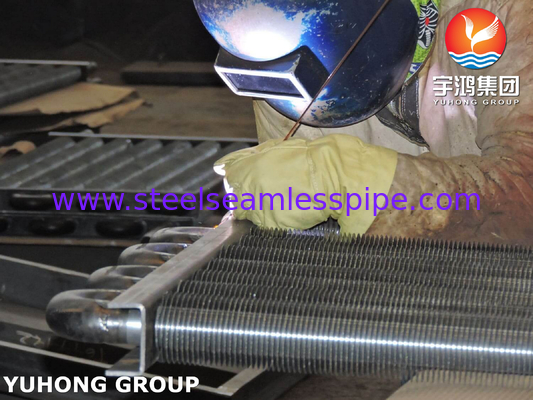

•Vây được chia thành hai nửa đối xứng. Bức tường ống được nhấn xuống từ cả hai bên, và hàn kháng được sử dụng để hàn trên bức tường ống với một khoảng trống nhất định ở giữa;
• Hai ống tròn có thể chia sẻ một nhóm vây, được gọi là vây hình H ống kép, hoặc một vây hình H ống duy nhất có thể được đặt ở giữa;

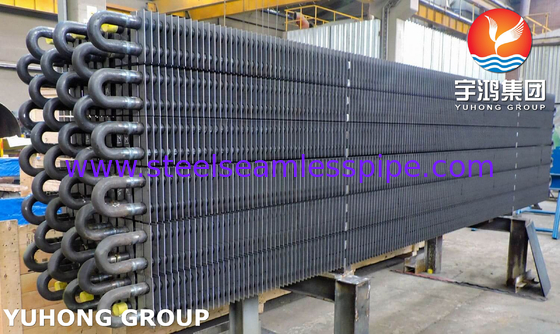

• Máy trao đổi nhiệt bao gồm các ống có vây loại H được sắp xếp chặt chẽ và các gói ống được sắp xếp theo thứ tự;
• Các vây song song và độc lập với nhau, và không có ảnh hưởng của góc xoắn ốc, do đó dễ dàng loại bỏ tro.
2- Các tính chất hóa học và cơ học
| Thành phần hóa học của ASTM A106 Gr.B (%) |
|||||||||
| C | Thêm | P | S | Vâng | Cr | Cu | Mo. | Ni | V |
| ≤ 0,30% | 0.29% ~ 1.06% | ≤ 0,035% |
≤0.035% |
≥ 0,10% | ≤ 0,40% | ≤ 0,40% | ≤ 0,15% | ≤ 0,40% | ≤ 0,08% |
Tính chất cơ học
| Thành phần | Hiệu suất cơ khí | Các đặc điểm chính |
|
ASTM A106 Nhóm B |
· Độ bền kéo: ≥415 MPa ·Sức mạnh năng suất: ≥ 240 MPa ·Chiều dài (trong 50mm): ≥ 30% (dài) ·Độ cứng (Max): 187HB |
|
3. Các tính năng chính
Vòng đan hàn tần số cao: Kết nối an toàn (sức mạnh cắt ≥ 35 MPa) vớiKhông có nguy cơ tách ra.
Với thành phần thép carbon hợp lý và xử lý bề mặt (nếu có), nó có thểchống lại một mức độ oxy hóa và ăn mòn nhất địnhtrong môi trường phân tán nhiệt thông thường (chẳng hạn như hệ thống sưởi ấm, làm mát công nghiệp, v.v.), kéo dài tuổi thọ.
|
Đặc điểm |
Vây ống tròn truyền thống | Vây ống hình vuông kiểu H |
| Hiệu suất chuyển nhiệt | trung bình | Cao hơn (+ 20% hoặc hơn) |
| sự ổn định cấu trúc | Dễ biến dạng | Bụi cơ sở vuông có khả năng chống uốn cong tốt hơn |
| sử dụng không gian | thấp hơn | Định dạng nhỏ gọn, tiết kiệm không gian lắp đặt |
4Ứng dụng chính
1Ngành công nghiệp điện:
Máy sưởi ACC (Air-Cooled Condenser)
HRSG (động cơ thu hồi nhiệt)
2Ngành hóa dầu:
FCC (Fluid Catalytic Cracking) đơn vị làm mát bùn
Máy làm nóng trước không khí lò nứt ethylene
3Bảo vệ môi trường:
Bộ ngưng tụ khí khói của nhà máy đốt chất thải
Bộ phận bốc hơi nồi hơi nhiệt thải máy xát
4Ngành công nghiệp đặc biệt:
Máy bốc hơi LNG
Hệ thống làm mát trung tâm biển
Máy trao đổi nhiệt khí sản xuất polysilicon
